y residuos del conjunto de la articulación y engrasar
de nuevo el conjunto.
Tipo de grasa: Grasa de litio de propósito general
Nº 2.
1. Limpie los puntos de engrase para evitar que penetre
materia extraña en el cojinete o casquillo.
2. Bombee grasa en el cojinete o casquillo de cada
punto de engrase Figura 41.

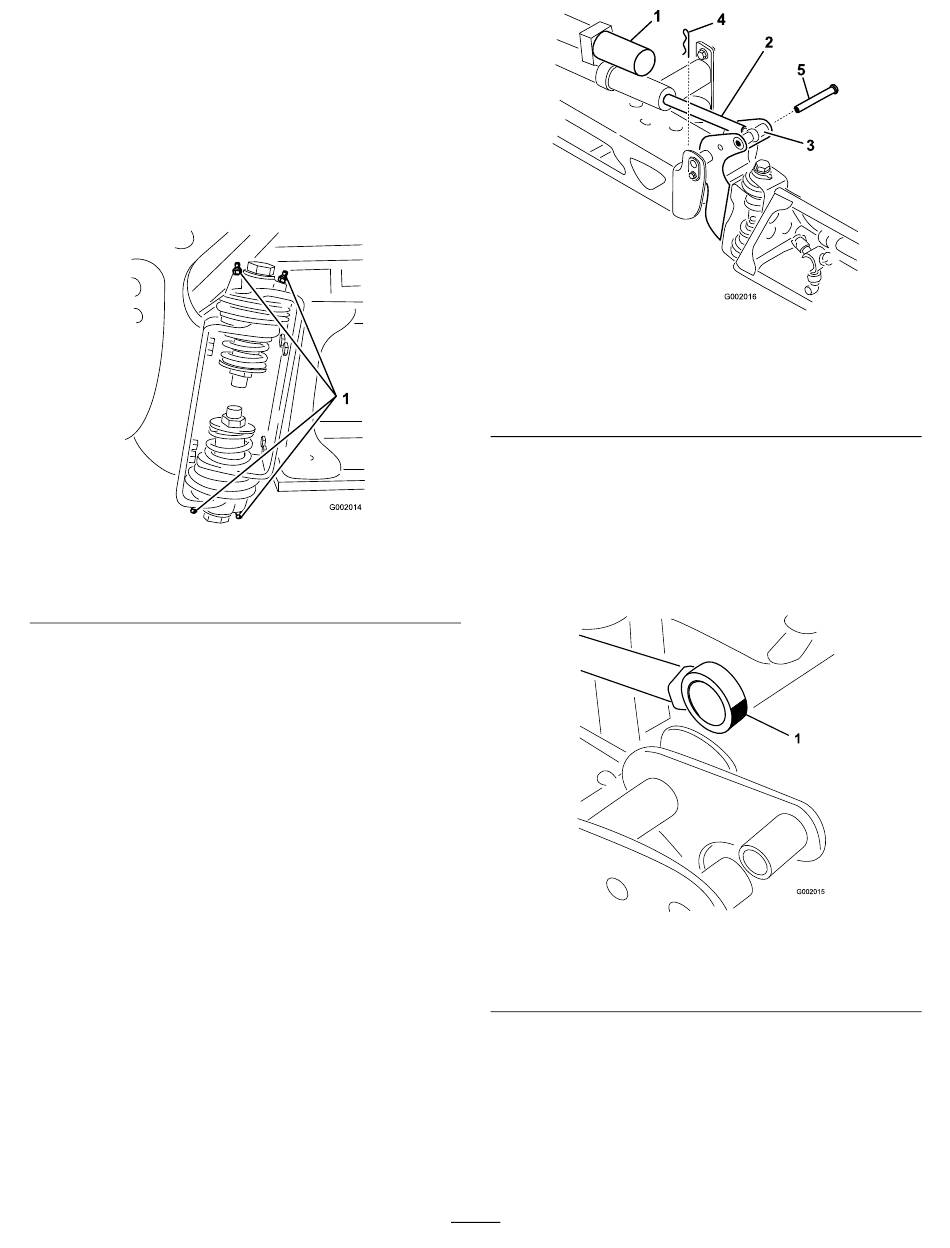

Figura 41
Brazo derecho
1. Punto de engrase
3. Limpie cualquier exceso de grasa.
4. Repita el procedimiento en cada articulación de
brazo.
Engrasado de los cojinetes del
émbolo del actuador
Intervalo de mantenimiento: Cada 400 horas/Cada
año (lo que ocurra primero)
Tipo de grasa: Grasa de litio de propósito general
Nº 2.
1. Extienda los brazos a la posición de pulverización.
2. Retire el pasador de horquilla del pasador de giro
(Figura 42).
1. Actuador
2. Émbolo del actuador
3. Alojamiento del pasador
de giro del brazo
3. Levante el brazo y retire el pasador (Figura 42). Baje
el brazo lentamente al suelo.
4. Inspeccione el pasador y cámbielo si está dañado.
5. Manipule el extremo del cojinete del émbolo del
actuador y aplique grasa al cojinete (Figura 43).
Limpie cualquier exceso de grasa.
1. Engrase el cojinete
6. Eleve el brazo para alinear el pivote con el émbolo
del actuador. Sujetando el brazo, introduzca el
pasador a través del pivote del brazo y del émbolo
del actuador (Figura 42).
42
1
4
2
5
3
G002016
Figura 42
4. Pasador de seguridad
5. Pasador
Figura 43
Brazo derecho
