Quemador de gasóleo

Publicidad

Enlaces rápidos

SUN G20
bruciatore di gasolio
oil burner
bruleur de fuel
Heizölbrenner
quemador de gasóleo
ISTRUZIONI PER L'USO L'INSTALLAZIONE E LA MANUTENZIONE
OPERATING, IN STALLATION AND MAIN TENANCE INSTRUCTIONS
MODE D'EMPLOI, INSTALLATION ET ENTRETIEN
BEDIENUNGS-, INSTALLATIONS- UND WARTUNGSANLEITUNG
INSTRUCCIONES DE USO, INSTALACIÓN Y MANTENIMIENTO

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Ferroli SUN G20

  • Página 1 SUN G20 bruciatore di gasolio oil burner bruleur de fuel Heizölbrenner quemador de gasóleo ISTRUZIONI PER L’USO L'INSTALLAZIONE E LA MANUTENZIONE OPERATING, IN STALLATION AND MAIN TENANCE INSTRUCTIONS MODE D’EMPLOI, INSTALLATION ET ENTRETIEN BEDIENUNGS-, INSTALLATIONS- UND WARTUNGSANLEITUNG INSTRUCCIONES DE USO, INSTALACIÓN Y MANTENIMIENTO...
  • Página 2 Certificación La marca CE documenta que los aparatos Ferroli cumplen con los requisitos que figuran en las di- rectivas europeas y que son de aplicación. En especial este aparato cumple con las siguientes directivas de la CEE: •...
  • Página 3: Presentación

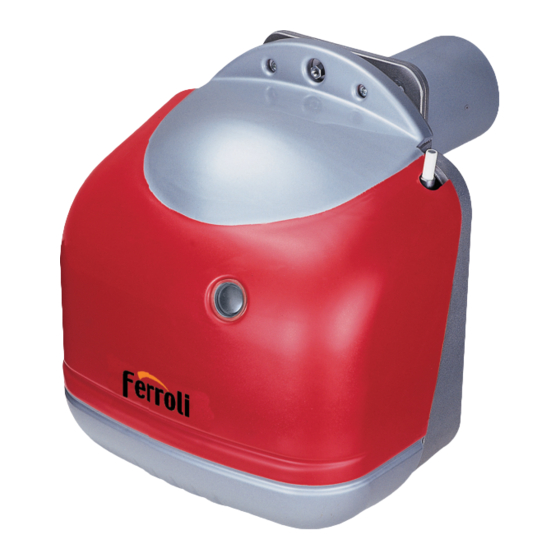

    SUN G20 es un quemador de gasóleo, apto para ser usado en la mayor parte de las calderas presentes actualmente en el mercado gracias a que es altamente compacto y a su diseño original. El cuidado en el diseño y la producción industrial han permitido obtener una máquina bien equilibrada, con bajas...
  • Página 4: Disposiciones Generales

    SUN G20 2. INSTALACIÓN 2.1 Disposiciones generales Este aparato se tiene que destinar únicamente al uso para el que ha sido expresamente previsto. Este aparato se puede aplicar en compatibilidad con sus características y prestaciones y su potencialidad térmica, a calderas de agua, de vapor, de aceite diatérmico, y a otros usos expresamente previstos por el fabricante correspondiente.
  • Página 5 SUN G20 Sujeción del quemador a la caldera Conducto de conexión del quemador Ø170 Ø230 Ø142 fig. 2a Secuencia de montaje Taladrar la placa de cierre de la cámara de combustión respetando las cotas indicadas en la fig. 2a. Separar el conducto/tobera “A”...
  • Página 6: Alimentación Combustible

    SUN G20 2.3 Alimentación combustible Disposiciones generales El quemador debe ser alimentado por el tipo de combustible para el que está realizado como se indica en la placa de características del aparato y en la tabla de datos técnicos del capítulo 4.3 del presente manual.
  • Página 7 SUN G20 Nota: Para cualquier curva o válvula sumar a la longitud de la tubería 0,25 metros (pérdida de carga). L Longitud total del tubo de aspiración com- prendida entre los trazos verticales. H Diferencia de nivel. Øi Diámetro interno de la tubería fig.
  • Página 8: Inyector Y Electrodos

    SUN G20 2.4 Inyector y electrodos Selección del inyector Una vez calculado el caudal de combustible necesario, escoger en la tabla siguiente el inyector que suministre el caudal máximo a 16÷22 bar y el mínimo a 8÷12 bar. Ejemplo: Para una caldera con potencia consumida máxima de 176 kW (14,8 kg/h) y mínima de 140 kW (11,8 kg/h), debe utilizarse un inyector de 3,00 GPH con la bomba calibrada a 17 bar para la segunda etapa y a 11 bar para la primera.
  • Página 9: Montaje De Los Inyectores

    SUN G20 Montaje de los inyectores Tras seleccionar el inyector correcto que se debe utilizar, efectuar las siguientes operaciones de montaje: 1 Desenroscar los tornillos “A” 2 Quitar la tapa “B” 3 Quitar, con la ayuda de una llave, el empalme “C”...
  • Página 10: Colocación De Los Electrodos

    SUN G20 Colocación de los electrodos Después de haber montado los inyectores, controlar el posicionamiento correcto de los electrodos y del deflector, según las cotas indicadas a continuación. Es necesario efectuar un control de las cotas tras cada intervención en el cabezal.
  • Página 11: Servicio Y Mantenimiento

    FERROLI S.p.A. declina cualquier responsabilidad por daños a cosas y/o personas derivados de la ma- nipulación del aparato por par te de personas no cualificadas ni autorizadas 3.1.
  • Página 12: Regulación Presión Bomba

    SUN G20 Para una regulación preliminar del cabezal y la compuerta del aire en el momento de la instalación (antes de realizar la puesta en servicio y consiguiente regulación instrumental) usar el siguiente gráfico: Presión de la Gasto Servomotor bomba...
  • Página 13: Encendido Del Quemador

    SUN G20 Encendido del quemador • Proporcionar la alimentación eléctrica, cerrando el interruptor general situado por encima del que- mador. • Cerrar la línea de los termostatos (caldera /ambiente) • Desbloquear la instalación (pulsando el pulsador rojo) • Inicia el funcionamiento según el diagrama de la fig. 8: 1 El motor del quemador se pone en rotación juntamente con la bomba: el gasóleo aspirado se manda...
  • Página 14: Funcionamiento Y Diagnóstico Lmo24

    SUN G20 Funcionamiento y diagnóstico LMO24 La tecla de desbloqueo del quemador “EK” sirve para poner a cero el equipo del que- mador y para activar o desactivar las funciones de diagnóstico. Rojo El LED multicolor se utiliza para los dos tipos de diagnóstico.
  • Página 15 SUN G20 Diagnóstico de las causas de anomalías Tras el bloqueo, el testigo rojo permanece encendido. En esta condición, si se pulsa la tecla de desbloqueo del equipo durante tres segundos como mínimo, se activa el diagnóstico visual (véase tabla anomalías).
  • Página 16: Verificaciones Y Regulaciones Durante El Funcionamiento

    SUN G20 Verificaciones y regulaciones durante el funcionamiento • Conectar un analizador de combustión a la salida de la caldera y dejar funcionar el quemador a pleno régimen durante 10 minutos, mientras verificar la funcionalidad del conducto de evacuación de los humos.
  • Página 17: Resolución De Los Problemas

    SUN G20 Verificaciones de las partes y componentes Bomba La presión ha de ser estable al valor regulado en la fase de instalación. No se tiene que oir ruido. En caso de presión inestable o bomba ruidosa, desconectar el tubo flexible del filtro de línea y aspirar el combustible de in depósito situado cerca del quemador.
  • Página 18 SUN G20 Electrodos defectuosos o con masa./Sustituir Transformador de encendido defectuoso./Sustituir Cables electrodos defectuosos o con masa/Sustituir Cables electrodos deformados por alta temperatura./Sustituir y proteger Conexiones eléctricas, válvula o transformador erróneas./Controlar Instalación defectuosa./Sustituir Junta motor bomba rota/Sustituir Aspiración bomba conectada al tubo de retorno/Corregir conexión La llama se enciende regularmente Fotoresistencia defectuosa./Sustituir...
  • Página 19: Características Y Datios Técnicos

    SUN G20 4. CARACTERÍSTICAS Y DATIOS TÉCNICOS 4.1 Medidas fig. 10 4.2 Vista general y principales componentes Leyenda Tornillo de regulación del cabezal de regulación Fotoresistencia para el control de presencia de la llama Transfomador Tapa para controlar el cabezal de combustión...
  • Página 20: Tabla Datos Técnicos

    SUN G20 4.3 Tabla datos técnicos Quemador SUN G20 max. mín. mín. 2° estadio 1° estadio 2° estadio Potencia 118,6 237,2 Capacidad kg/h kWh/kg 11,86 Combustible Gasóleo Densidad kg/dm 0,82-0,85 Viscosidad a 20°C 1,5° E Intermitente Funcionamiento biestadio Alimentación eléctrica...
  • Página 21: Esquema Eléctrico

    SUN G20 4.5 Esquema eléctrico BZ 1 BZ 2 B5 T6 B5 T6 LM024 9 10 Leyenda BZ1 Cuentahoras 1er estadio BZ2 Cuentahoras 2° estadio F Fusible SQN 70.244A20 FR Fotoresistencia IG Interruptor general LS Lámpara de seguridad VE 1...
  • Página 22: Certificado De Garantia

    SUN G20 Certificado de garantia Llene por favor la cupón unida FACSIMILE...
  • Página 24 Tel. 947 48 32 50 - Fax: 947 48 56 72 Edificio Europa - 28108 Alcobendas (Madrid) Apartado de Correos 267 - 09007 Burgos Tel. 91 661 23 04 - Fax: 91 661 09 91 e.mail: comercial@ferroli.es - http://www.ferroli.es Jefaturas Regionales de Ventas CENTRO CENTRO - NORTE NOROESTE Tel.
