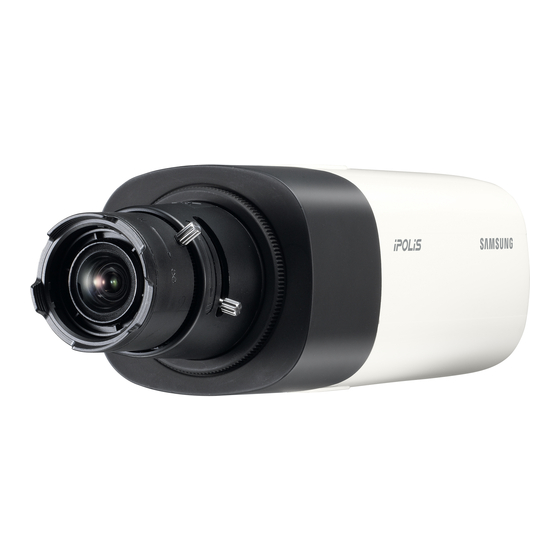

Samsung SNB-7004 Manual Del Usuario
  1. Manuales
  2. Marcas
  3. Samsung Manuales
  4. Cámaras de Seguridad
  5. SNB-7004
  6. Manual del usuario
Samsung SNB-7004 Manual Del Usuario

Samsung SNB-7004 Manual Del Usuario

Cámara de red
Ocultar thumbs

Publicidad

Enlaces rápidos

Descargar este manual
CÁMARA DE RED
SNB-7004/SND-7084/
Manual del usuario
SNV-7084

Publicidad

loading

Manuales relacionados para Samsung SNB-7004

Resumen de contenidos para Samsung SNB-7004

  • Página 1 CÁMARA DE RED SNB-7004/SND-7084/ Manual del usuario SNV-7084...

  • Página 2: Cámara De Red

    Samsung Techwin. Renuncia Samsung Techwin hace lo máximo por verificar la integridad y exactitud del contenido de este documento, pero no se proporciona ninguna garantía formal. El uso de este documento y los resultados posteriores será total responsabilidad del propio usuario. Samsung Techwin se reserva el derecho a cambiar el contenido de este documento sin aviso previo.

  • Página 3: Descripción

    descripción instruciones De seguriDaD importantes 1. Lea estas instrucciones. 2. Consérvelas. 3. Atente para todas las advertencias. 4. Siga todas las instrucciones. 5. No utilice este aparato cerca del agua. 6. Límpielo únicamente con un paño seco. 7. No obstruya ninguna apertura de ventilación. Instale el aparato siguiendo las instrucciones del fabricante.

  • Página 4: Explicación De Los Símbolos Gráficos

    descripción aDVertencia PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA ELÉCTRICA, MANTENGA ESTE DISPOSITIVO LEJOS DE LLUVIA Y/O LA HUMEDAD. NO INSERTE NINGÚN OBJETO METÁLICO EN LAS REJILLAS DE VENTILACIÓN NI EN NINGUNA ABERTURA DEL EQUIPO. No debe exponer el aparato a gotas ni salpicaduras de agua ni a objetos con líquido, como jarrones, evitando colocarlos sobre el aparato.

  • Página 5: Desconexión Del Dispositivo

    construcción de clase Un aparato con construcción de CLASE I se conectará a una toma de corriente con la conexión de protección de tierra. Batería No debe exponer las baterías (paquete de batería o pilas instalados) a calor excesivo, a la luz directa del sol ni al fuego, etc. Desconexión del dispositivo Desconecte el enchufe de corriente del aparato si está...
  • Página 6 descripción Lea detenidamente las precauciones de seguridad recomendadas que se incluyen a continuación. y No coloque este aparato sobre una superficie desigual. y No lo instale en una superficie expuesta a la luz directa del sol, cerca de equipos de calefacción ni cerca de áreas frías. y No coloque este aparato cerca de material conductivo.
  • Página 7 Especificaciones recomendadas para NAS Componentes Vista (SNB-7004) Vista (SND-7084) Vista (SNV-7084) inSTaLaCión y Conexión Montaje del Objetivo (SNB-7004) Instalación (SND-7084) Instalación (SNV-7084) Inserción/Extracción de una Tarjeta de Memoria Micro SD Información de la Tarjeta de Memoria (No Incluida) Conexión con otros Dispositivos Conexión y...

  • Página 8: Configuración

    descripción web vieweR Conexión a la Cámara Configuración de contraseña Inicio de Sesión Instalación del Plugin STW WebViewer Utilización de la Pantalla en Directo Reproducción de vídeo panTaLLa de Configuración ConfiguRaCión Configuración básica Configuracion de Video y Audio Configuración Red Configuración de Eventos Guía de la NAS (Network Attached Storage -...

  • Página 9: Características Del Producto

    caracterÍsticas DeL proDucto • calidad de vídeo Full HD • Flujo de datos múltiple Esta cámara de red puede mostrar simultáneamente vídeos en diferentes resoluciones y calidades utilizando CÓDEC diferentes. • supervisión basada en el explorador Web Utilización de un explorador web de Internet para mostrar la imagen en un entorno de red local.

  • Página 10: Especificaciones De La Tarjeta De Memoria Micro Sd/Sdhc/Sdxc Recomendada

    descripción caracterÍsticas recomenDaDas DeL orDenaDor • CPU : Intel Core 2 Duo de 2,4 GHz o superior (para uso de 1920x1080 30 fps) Intel Core i7 de 2,8 GHz o superior (para uso de 1920x1080 60 fps) El plug-in de Web se optimiza según el conjunto de instrucciones de SSE 4.1. •...

  • Página 11: Especificaciones Recomendadas Para Nas

    El número de accesos a cámaras se reducirá si utiliza la unidad NAS para otros fines que no sean el de almacenamiento de vídeo. componentes Compruebe si la cámara y los accesorios se incluyen en el paquete del producto. Aspecto Nombre de elemento Cantidad Descripción Nombre del modelo SNB-7004 o Cámara SND-7084 o SNV-7084 Español _11...
  • Página 12 Aspecto Nombre de elemento Cantidad Descripción Nombre del modelo Manual de instrucciones, SNB-7004/ CD del software del SND-7084/ instalador SNV-7084 SNB-7004/ Manual de consulta rápida SND-7084/ (Opcional) SNV-7084 SNB-7004/ Tarjeta de garantía SND-7084/ (Opcional) SNV-7084 Se utiliza para probar la...
  • Página 13 Aspecto Nombre de elemento Cantidad Descripción Nombre del modelo Conector de Lente Iris Apto para instalación de lente SNB-7004 Automático de cámara Bloque de terminales de Se utiliza para los terminales de SNB-7004 6 posiciones entrada/salida de alarma Cable de la alarma Apto para conexión de la alarma...
  • Página 14 SNV-7084 instalación de la cámara. Opciones (no incluidas) Objetivo opcional para su Objetivo CS / C SNB-7004 inserción en una cámara Carcasa para la instalación de Carcasa integrada en el SND-7084/ cámaras tipo integrado en el...

  • Página 15: Lado Frontal

    Vista (snB-7004) Lado frontal Elemento Descripción Se utiliza para fijar la cámara en un soporte de montaje. Tamaño de tornillo: Es la especificación de los tornillos utilizados para Orificio de tornillo de fijar la cámara al soporte. soporte de montaje ¼...

  • Página 16: Lado Trasero

    descripción Lado trasero Elemento Descripción Compartimento de la tarjeta de memoria Compartimento de la tarjeta de memoria Micro SD. Micro SD AUDIO OUT Se utiliza para conectar altavoces. Terminal de audio AUDIO IN Se utiliza para conectar un micrófono. Este botón restaura los valores predeterminados de la cámara. Manténgalo pulsado durante unos 5 segundos para reiniciar el sistema.
  • Página 17 Elemento Descripción Puerto de toma de Se utiliza para descargar con seguridad la corriente procedente de tierra de protección relámpagos para proteger la cámara. contra relámpagos Puerto de Se utiliza para enchufar el cable de alimentación. alimentación Puerto Red Se utiliza para conectar el cable PoE o Ethernet para la conexión de red. Se utiliza para conectar el sensor de entrada de la ALARM IN alarma o el sensor externo de día/noche.
  • Página 18 descripción Vista (snD-7084) aspecto Elemento Descripción Tapa curvada Cubierta utilizada para proteger el objetivo y la unidad principal. Caja de la cámara Parte del alojamiento que cubre la carcasa de la cámara. 18_ descripción...
  • Página 19 componentes ij k Español _19...
  • Página 20 descripción Elemento Descripción Tapa interior Esta tapa protege el cuerpo principal. Objetivo Objetivo de la cámara. Acercar (Tele) Alejar (Wide) Botón de control de Enfoque de un objeto cercano (Near) zoom/enfoque Enfoque de un objeto lejano (Far) Control del Pulse este botón para un control automático del enfoque. enfoque Este botón restaura los valores predeterminados de la cámara.
  • Página 21 Vista (snV-7084) aspecto Elemento Descripción Tapa curvada Cubierta utilizada para proteger el objetivo y la unidad principal. Caja de la cámara Parte del alojamiento que cubre la carcasa de la cámara. Español _21...

  • Página 22: Instalación Y Conexión

    instalación y conexión componentes Elemento Descripción Objetivo Objetivo de la cámara. Ouerto de Puerto para el bloque de terminales de alimentación. Alimentación Puerto de salida para monitorizar la prueba de la salida de vídeo. Utilice el Prueba de salida de cable del monitor de prueba para conectarlo a una pantalla móvil y realizar monitor la prueba de vídeo.
  • Página 23 Elemento Descripción Acercar (Tele) Alejar (Wide) Botón de control de Enfoque de un objeto cercano (Near) zoom/enfoque Enfoque de un objeto lejano (Far) Control del Pulse este botón para un control automático del enfoque. enfoque Compartimento de la tarjeta de memoria Compartimento de la tarjeta de memoria Micro SD.
  • Página 24 DeL oBjetiVo (snB-7004) Desconecte la alimentación antes de continuar. Los objetivos C y CS no se incluyen en el paquete del producto. Debe utilizar la megalente sólo para este fin. montaje del objetivo cs en una cámara Gire la lente CS en sentido de las agujas del reloj para fijarla.
  • Página 25 conexión del conector del objetivo de diafragma automático Enchufe el conector de iris de la lente en la ranura de conexión de la cámara. enfoque Seleccione un objeto para filmar, gire la palanca del zoom de la lente para ajustar el aumento y enfoque la lente para que el objeto se visualice claramente.

  • Página 26: Precauciones Antes De La Instalación

    instalación y conexión instaLación (snD-7084) precauciones antes de la instalación Asegúrese de leer las siguientes instrucciones antes de instalar la cámara: • Debe estar instalada en una zona (techo o pared) que pueda soportar 5 veces el peso de la cámara, incluido el soporte de la instalación. •...

  • Página 27: Instalación

    instalación 1. Fije la plantilla de instalación al área seleccionada y haga 3 orificios como se muestra en la figura. 2. Utilice los 2 tornillos suministrados para fijar la cámara a los 2 orificios. Coloque la marca <FRONT TOP> impresa en la cámara para que quede en la dirección de funcionamiento de la cámara.
  • Página 28 instalación y conexión instaLación (snV-7084) La cámara es resistente al agua y cumple la norma IP66. No obstante, el conector hembra conectado al cable externo no lo es. Se recomienda instalar este producto por debajo del borde de los aleros para evitar que el cable quede en el exterior. precauciones antes de la instalación Asegúrese de leer las siguientes instrucciones antes de instalar la cámara: •...
  • Página 29 instalación 1. Utilizando el patrón incluido como accesorio, perfore el agujero para el tornillo (diámetro de 6 mm, profundidad mínima de 55 mm) e inserte firmemente el taco de plástico incluido como accesorio al final de mismo. 2. Haga coincidir el orificio de la parte inferior con el orificio del taco, insértelo y fíjelo con el tornillo de rosca cortante (M4.5xL50).
  • Página 30 instalación y conexión conexión del cable de alimentación y del cable Lan resistente al agua 1. Retire la cubierta del domo de la carcasa. 2. Tire de la parte alargada del enchufe hacia la parte inferior y retírelo tal y como se indica en la figura. Utilice un pasacables adecuado para conectar el cable LAN.
  • Página 31 5. Introduzca el cable LAN en el orificio grande realizado al retirar la parte proyectada del enchufe en el paso 2. 6. Retire la cubierta con un cortador de cable y alinee los cables. 7. Conecte el cable LAN con un conector LAN, e introdúzcalo en el aparato LAN.
  • Página 32 instalación y conexión conexión del cable de alarma 1. Retire la cubierta del domo de la carcasa. 2. Tire de la parte alargada del enchufe hacia la parte inferior y retírelo tal y como se indica en la figura. 3. Introduzca el cable de alarma en el agujero realizado al retirar el enchufe en el paso 2 y conecte el cable con el terminal PCB de la alarma.

  • Página 33: Instalación En El Exterior

    colocación en el adaptador no suministrado Elija y compre una de las opciones siguientes (no suministradas) apropiada para el lugar de instalación o que se adapte a sus preferencias. 1. Retire la cubierta del domo de la carcasa según se indica en el apartado “Desmontado”.
  • Página 34 instalación y conexión accesorios opcionales para la instalación Para una instalación más sencilla, puede adquirir los accesorios opcionales apropiados disponibles. 1. ADAPTADOR DE MONTAJE EN PARED (SBP-300WM o SBP-300WM1) / MONTAJE COLGANTE (SBP-301HM3) Este adaptador se utiliza para instalar la cámara domo en la pared.
  • Página 35 3. ADAPTADOR DE MONTAJE EN POSTE (SBP-300PM) Se trata de un adaptador para la instalación del ADAPTADOR DE MONTAJE EN PARED (SBP-300WM o SBP-300WM1) en un poste cuyo diámetro sea mayor de 80 mm. 4. ADAPTADOR DE MONTAJE EN ESQUINA (SBP-300KM) Se trata de un adaptador para la instalación del ADAPTADOR DE MONTAJE EN PARED...

  • Página 36: Métodos De Ajuste

    instalación y conexión ajuste de la dirección de la cámara (snD-7084/snV-7084) Panorámica Inclinación Tapa frontal ` ajuste de la dirección de vigilancia Puede ajustar la dirección de la cámara sólo cuando la cámara esté fija al techo. Girar la unidad de la cámara a la izquierda o a la derecha se denomina Panorámica, ajustar la inclinación se denomina Inclinación y girar el objetivo sobre su eje se denomina Rotación.

  • Página 37: Inserción/Extracción De Una Tarjeta De Memoria Micro Sd

    Si lo hace, podría dañar la tarjeta de memoria Micro SD. inserción de una tarjeta de memoria micro sD Introduzca la tarjeta de memoria Micro SD en la dirección de la flecha como se muestra en el diagrama. <SNB-7004> <SND-7084> Español _37...
  • Página 38 <SNV-7084> extracción de una tarjeta de memoria micro sD Presione suavemente hacia abajo en el extremo expuesto de la tarjeta de memoria como se muestra en el esquema para sacarla de la ranura. <SNB-7004> 38_ instalación y conexión...
  • Página 39 <SND-7084> <SNV-7084> Si se presiona demasiado fuerte la tarjeta de memoria Micro SD, al liberarla es posible que salga despedida sin control de la ranura. Antes de extraer la tarjeta de memoria Micro SD, apague la cámara o vaya a <Almacenamiento>, apague el aparato y presione el botón de [Aplicar ( )].
  • Página 40 instalación y conexión inFormación De La tarjeta De memoria (no incLuiDa) Qué es una tarjeta de memoria? La tarjeta de memoria es un dispositivo de almacenamiento de datos externo que se ha desarrollado para ofrecer una forma totalmente nueva para grabar y compartir datos de vídeo, audio y texto utilizando dispositivos digitales.

  • Página 41: Conexión Con Otros Dispositivos

    DispositiVos Monitor para instalar Cable de conexion a tierra Alimentacion Ethernet <SNB-7004> Monitor para instalar Ethernet Alimentacion <SND-7084> Español _41...
  • Página 42 instalación y conexión Monitor para instalar Ethernet Alimentacion <SNV-7084> Se suministra el terminal de salida CVBS del producto para facilitar la instalación, aunque no se recomienda utilzarlo con fines de gesión. 42_ instalación y conexión...

  • Página 43: Conexión Ethernet

    Conecte el cable Ethernet a la red local o a Internet. alimentación eléctrica (snB-7004) Utilice el destornillador para conectar cada línea (+, –) del cable de alimentación al puerto de alimentación correspondiente de la cámara. Si enciende el PoE, el DC12V y el AC24V al mismo tiempo, el primero en proporcionar corriente será...
  • Página 44 instalación y conexión alimentación eléctrica (snV-7084) Utilice el destornillador para conectar cada línea (+, –) del cable de alimentación al puerto de alimentación correspondiente de la cámara. Si enciende el PoE, el DC12V y el AC24V al mismo tiempo, el primero en proporcionar corriente será...
  • Página 45 100M Soporte PoE IEEE 802.3af conexión a tierra del producto (snB-7004) Con la ayuda de un destornillador, conecte el cable de tierra al terminal de tierra situado sobre el terminal de entrada de alimentación eléctrica. La conexión a tierra protege el producto contra una sobretensión o un rayo.
  • Página 46 instalación y conexión conectar la entrada/salida de audio Altavoces Microfono Microfono Microfono Altavoces Altavoces Microfono Altavoces Altavoces Microfono 46_ instalación y conexión...
  • Página 47 Altavoces Microfono Altavoces Microfono Altavoces Microfono Español _47...
  • Página 48 • salida de audio : Salida de línea con señal mono (Máx. 2,4 Vpp) • impedancia de salida de línea : 600Ω conexión al cuadro del puerto de e/s (snB-7004) Conecte la señal de E/S de alarma al puerto correspondiente del cuadro de puertos trasero.
  • Página 49 (snB-7004) Conecte la cámara con un dispositivo externo utilizando los puertos [rs-485 +, –]. Puede controlar las operaciones de panorámica/inclinación de la cámara a través de las comunicaciones RS-485. Se recomienda una conexión de toma de tierra (GND) para las comunicaciones RS-485. Si se detecta un fallo de comunicación, conecte la clavija de puesta a tierra (GND) de forma apropiada para corregir el nivel...

  • Página 50: Diagrama De Cableado De Entrada De Alarma

    Consulte el diagrama de conexión de salida de alarma inferior cuando conecte dispositivos que superen las condiciones de tensión y corriente. Diagrama de cableado de salida de alarma (snB-7004/snV-7084) Conexión externa Interior de la cámara CC 5 o 3,3 V...

  • Página 51: Diagrama De Cableado De Salida De Alarma (Snd-7084)

    Diagrama de cableado de salida de alarma (snD-7084) Interior de la cámara Conexión externa Alimentación de la luz/ CC 5V o 3,3 V alarma de advertencia DIODO RESISTOR 10K ohmios SALIDA DE ALARMA (12 VCC 20 mA MÁX) TRANSISTOR TRANSISTOR Luz/alarma de RELÉ...

  • Página 52: Conexión Y Configuración De La Red

    conexión y configuración de la red Puede fijar la configuración de red de acuerdo con sus configuraciones de red. conectar La cÁmara Directamente a La reD De Área LocaL conectar con la cámara desde un ordenador local en la Lan 1.
  • Página 53 coneXión Directa De La cÁmara a un móDem DsL/ caBLe BasaDo en DHcp INTERNET Módem DSL/Cable Cámara PC remoto externo Servidor DDNS (Centro de datos, COREA) 1. Conectar el PC del usuario directamente a la cámara de red. 2. Ejecute IP Installer y cambie la dirección IP de la cámara de forma que pueda utilizar el navegador Web de su escritorio para conectar a Internet.
  • Página 54 conexión y configuración de la red coneXión De La cÁmara Directamente aL móDem pppoe INTERNET Modem PPPoE Cámara PC remoto externo Servidor DDNS (Centro de datos, COREA) 1. Conectar el PC del usuario directamente a la cámara de red. 2. Ejecute IP Installer y cambie la dirección IP de la cámara de forma que pueda utilizar el navegador Web de su escritorio para conectar a Internet.
  • Página 55 conectar La cÁmara a un enrutaDor De BanDa ancHa con eL móDem pppoe/caBLe Se utiliza para un ambiente de red pequeño como hogares, oficinas pequeñas y tiendas normales. Cámara INTERNET PPPoE o PPPoE o Enrutador de Módem de Cable Módem de Cable banda ancha PC remoto externo Cámara...
  • Página 56 conexión y configuración de la red Botones utiLizaDos en ip instaLLer e f g Elemento Descripción Nombre de modelo de la cámara conectada. Device Name Haga clic en la columna para clasificar la lista por nombre de modelo. No obstante, la búsqueda se detendrá si hace clic durante la búsqueda. Alias Esta función no está...

  • Página 57: Configuración De Ip Estática

    Sale del programa IP Installer. Para IP installer, utilice sólo la versión que se facilita en el CD de instalación o utilice la última versión si está disponible. Puede descargar la versión más reciente desde el sitio Web de Samsung (www.samsungcctv.com).
  • Página 58 conexión y configuración de la red 3. En el panel <address>, facilite la información necesaria. • MAC (Ethernet) Address : La dirección MAC impresa en la etiqueta de la cámara aparece automáticamente y no requiere ningún ajuste del usuario. Los respectivos parámetros IP sólo se pueden establecer cuando el DHCP no está...
  • Página 59 si se utiliza un enrutador de banda ancha • IP Address: introduzca una dirección que se encuentre en el rango de IP facilitado por el enrutador de banda ancha. ej.) 192.168.1.2~254, 192.168.0.2~254, 192.168.XXX.2~254 • Subnet Mask : La <subnet mask> del enrutador de banda ancha será...
  • Página 60 conexión y configuración de la red configuración automática de red Ejecute <ip installer_v2.XX.exe> para ver la lista de búsqueda de cámaras. En el arranque inicial, tanto [auto set] como [manual set] aparecerán atenuados. En las cámaras encontradas con el ajuste IPv6, estos botones aparecerán atenuados ya que las cámaras no admiten esta función.
  • Página 61 conFiguración De ip DinÁmica configuración del entorno de ip dinámica • Ejemplo de entorno de IP dinámica - Si a un enrutador de banda ancha, con cámaras conectadas, se le asigna una dirección IP mediante el servidor DHCP - Si se conecta la cámara directamente al módem utilizando los protocolos DHCP - Si las IP se asignan mediante el servidor DHCP interno a través de la LAN comprobación de la ip dinámica 1.
  • Página 62 conexión y configuración de la red conFiguración De reenVÍo DeL rango De puertos (asignación De puertos) Si ha instalado un enrutador de banda ancha con una cámara conectada, debe definir el reenvío del rango de puertos en el enrutador de banda ancha de forma que un PC remoto pueda acceder a la cámara en él.
  • Página 63 El enrutamiento de puerto se puede hacer sin una configuración adicional del router si este está adaptado para la función UPnP (Universal Plug and Play). Después de conectar la cámara de red, active <Conexión rápida> de <DDNS de Samsung> en <Act> en el menú “Setup  Network  DDNS”.
  • Página 64 conexión y configuración de la red coneXión a La cÁmara DesDe un pc LocaL compartiDo 1. Ejecute Instalador IP. Rastreará las cámaras conectadas y mostrará una lista de ellas. 2. Haga doble clic en una cámara para acceder a ella. Se inicia el explorador de Internet y se conecta a la cámara.

  • Página 65: Web Viewer

    web viewer coneXión a La cÁmara procedimiento normal 1. Inicie el explorador de Internet. 2. Introduzca la dirección IP de la cámara en la barra de direcciones. ej.) • Dirección IP (IPv4) : 192.168.1.100  http://192.168.1.100 - Debe aparecer el diálogo de inicio de sesión.
  • Página 66 Para registrar el dispositivo en el servidor de <DDns>, entre en www.samsungipolis.com y registre primero el dispositivo y, a continuación, establezca <network> - <DDns> de Web Viewer en <DDns de samsung>, y facilite el <iD de producto> utilizado durante el registro de DDNS.

  • Página 67: Configuración De Contraseña

    conFiguración De contraseña Al acceder al producto por primera vez, debe registrar la contraseña de inicio de sesión. Cuando aparezca la ventana “cambiar contraseña”, introduzca la contraseña nueva. Para una nueva contraseña que tenga entre 8 y 9 dígitos, debe utilizar por lo menos 3 mayúsculas/ minúsculas, 3 números y 3 caracteres especiales.
  • Página 68 web viewer instaLación DeL pLugin stW WebViewer Si va a conectar a una cámara por primera vez, verá el mensaje de instalación. A continuación, instale el Plugin de WebViewer necesario para acceder a la cámara y controlar el vídeo desde allí en tiempo real.
  • Página 69 5. Haga clic en [oK]. La versión anterior del Plug-in Web Viewer se elimina. 6. Haga clic en [install] para iniciar la instalación del Plug-in Web Viewer. 7. Haga clic en [Finish]. La instalación del Plug-in STW Web Viewer se ha completado. En el explorador de Internet, si necesita pasar a la pantalla de instalación después de instalar el plugin de visor web STW,...
  • Página 70 web viewer utiLización De La pantaLLa en Directo Elemento Descripción Vigilancia Va a la pantalla de supervisión. Vaya a la pantalla donde se puede buscar la grabación de vídeo guardada en la Reproducción tarjeta de memoria Micro SD o NAS. Config.
  • Página 71 Conecte el PTZ externo al terminal RS-485 y coloque la dirección del lente de la cámara PTZ según las flechas direccionales. PTZ externo Solo para el modelo SNB-7004. Las operaciones de panorámica/inclinación sólo se activarán si la cámara está conectada a un receptor que admita panorámica/inclinación.
  • Página 72 web viewer para capturar la instantánea 1. Haga clic en [captura ( )] en la escena que va a capturar. 2. Cuando se guarda un vídeo capturado, aparece un mensaje de notificación. Cuando se utiliza Internet Explorer, el vídeo capturado se guarda en Mi PC/Mis Documentos/Imágenes.

  • Página 73: Uso Del Micrófono

    )] para volver a habilitarlo. uso del micrófono Haga clic en el icono [micrófono ( )] para activar el micrófono. para controlar ptz (snB-7004) 1. Pulse la ficha [ptz ( 2. Cuando aparezca en pantalla el icono de PTZ, utilice los botones de dirección para ajustar el ángulo de la cámara,...

  • Página 74: Reproducción De Vídeo

    web viewer reproDucción De VÍDeo Para poder ver el vídeo, debe configurar los ajustes de grabación. Para más detalles sobre la configuración de la grabación, consulte “Almacenamiento”. (página 122) nombre de pantalla de búsqueda de tema y su función Elemento Descripción Ajuste del margen Ajuste el rango de fecha y hora de búsqueda para los datos guardados en la...
  • Página 75 se reproduce un contenido después de buscar por evento 1. Haga clic en el botón [playback ( 2. Especifique la hora de inicio y la hora de fin de su búsqueda. 3. Seleccione un tipo de evento para buscar dentro del período especificado. 4.
  • Página 76 web viewer nombre de pantalla de búsqueda de hora y su función Elemento Descripción La sección contenida en las fechas específicas se reproduce moviendo la Barra de tiempo barra de tiempo. Ajuste la fecha de búsqueda a través del calendario. Configuración de la Si hay datos almacenados en su tarjeta de memoria Micro SD o NAS fecha de búsqueda...
  • Página 77 Elemento Descripción Información del vídeo En la pantalla se muestra la hora del vídeo reproducido. Ajuste la fecha deseada para hacer una copia de seguridad de los datos de Copia de seguridad vídeo guardados en la tarjeta de memoria Micro SD o NAS. Se pueden configurar hasta 5 minutos.
  • Página 78 web viewer 6. Mueva [Barra de tiempo ( )] al punto temporal del vídeo deseado antes de reproducirlo. La hora que contiene un archivo de grabación aparecerá resaltada en azul; la hora con la grabación de evento se resaltará en rojo. para hacer una copia de seguridad del vídeo buscado 1.
  • Página 79 reproducción de un archivo aVi (1) tarjeta de memoria micro sD 1. Retirar la tarjeta de memoria Micro SD de la cámara. Antes de retirar la tarjeta de memoria Micro SD, coloque el <Dispositivo> en <Des> en el menú “Setup  Event  Almacenamiento”. 2.
  • Página 80 web viewer (2) nas (network-attached storage) 1. En el explorador de Windows, utilice \\<ip address>\ para acceder a este. Ejemplo) \\192.168.20.31\defaultfolder\ ch01\img\2013_07_02\AVI 2. Go a <computer>  <network drive connection>  Introducir 1. 3. Conectado a la NAS La estructura del directorio es la misma que la del directorio de una tarjeta de memoria Micro SD.

  • Página 81: Pantalla De Configuración

    pantalla de configuración conFiguración En la red, puede configurar la información básica en la cámara, vídeo y audio, eventos de red y sistema. 1. En la pantalla en directo, haga clic en [setup ( 2. Aparece la pantalla de configuración. La página de configuración de la vista previa del vídeo requiere la instalación del complemento de visor web STW en el PC.
  • Página 82 pantalla de configuración 4. Establezca la <política de conexión de perfiles de vídeo>. • Mantener conexión al cambiar el ajuste del perfil : El cambio de propiedades del perfil utilizado en la conexión existente no afecta a dicha conexión y permanece con la configuración del perfil antiguo.
  • Página 83 • Sensibilidad ATC: afecta a la velocidad de transferencia según la varianza del ancho de bando de red. La velocidad de transferencia se ajustará a la más alta si el ancho de banda es <muy alta>, y se ajusta a la más baja si el ancho de banda es <muy baja>. •...
  • Página 84 pantalla de configuración para añadir / modificar el perfil de video La configuración del perfil puede añadirse o modificarse para incluir diferentes perfiles según las condiciones de grabación. 1. Seleccione una opción en <perfil de vídeo>. 2. Facilite el nombre y seleccione un códec. 3.
  • Página 85 • Prioridad de codificación : Puede establecer la prioridad de transmisión de vídeo para establecer la frecuencia de imágenes o la compresión. • Longitud de GOV : Indica la distancia (en terminus de número de marcos) entre dos I-Frames consecutivos en una secuencia de video cuando se ha seleccionado el codec H.264.
  • Página 86 pantalla de configuración para utilizar crop encoding 1. Seleccione <uso>. 2. Haga clic en <configurar área>. Se abrirá la ventana de configuración del área de Crop Encoding. 3. Seleccione <proporción>. • Proporción : Establece la relación de aspecto del área especificada por el usuario.
  • Página 87 usuario 1. En el menú de configuración, seleccione la ficha <Basic ( )>. 2. Haga clic en <usuario>. 3. Facilite la información de usuario necesaria. • Cambiar contraseña de administrador : Cambia la contraseña del administrador. A efectos de seguridad, se recomienda utilizar una combinación de números, letras del alfabeto en mayúsculas y minúsculas, y...
  • Página 88 Transferencia de vídeo, cambio de información de vídeo, salida de alarma: establezca el perfil en <Todos> y seleccione el resto según sus preferencias. Control de PTZ : Seleccione <PTZ>. (Solo para el modelo SNB-7004) 4. Una vez hecho, haga clic en [aplicar (...

  • Página 89: Fecha Y Hora

    Fecha y hora 1. En el menú de configuración, seleccione la ficha <Basic ( )>. 2. Haga clic en <Fecha y hora>. 3. Especifique la fecha y hora que se aplicará a la cámara. • Hora actual del sistema : muestra los ajustes de hora actual del sistema.
  • Página 90 pantalla de configuración ip & puerto 1. En el menú de configuración, seleccione la ficha <Basic ( )>. 2. Haga clic en <ip & puerto>. 3. Establezca el <config. ipv4>. • Tipo IP : selecciona un tipo de conexión IP. - Manual : especifica la dirección IP, la máscara de subred, la puerta de enlace, DNS1 y DNS2.
  • Página 91 • Puerto de dispositivo : define un puerto que se utilizará para transferir señales de vídeo con protocolos Samsung. Si se cambió el puerto HTTP, el explorador se cierra. Posteriormente, a dirección debe contener el puerto HTTP recién asignado con la IP.
  • Página 92 pantalla de configuración conFiguracion De ViDeo y auDio conf. de vídeo 1. En el menú de configuración, seleccione la ficha <Video & audio )>. 2. Haga clic en <conf. de vídeo>. 3. Seleccione un modo de <Fuente de vídeo>. • Modo de volteo : gira totalmente la imagen capturada por la cámara.

  • Página 93: Configuración De Audio

    - Micrófono interno: micrófono que está integrado en la cámara. (Solo aplicable al modelo SNB-7004/SND-7084.) - Micrófono externo: enchufe 3.5 pi(¢) tipo MIC externo. • Accendere il Mic. est.: si el micrófono externo conectado no tiene fuente de alimentación independiente, marque esta opción para que la cámara aplique...
  • Página 94 pantalla de configuración conf. camara Puede cambiar los ajustes de la cámara de acuerdo con el entorno en el que se encuentra la cámara. 1. En el menú de configuración, seleccione la ficha <Video & audio ( )>. 2. Haga clic en <conf. camara>. 3.
  • Página 95 • Ruido reducido : seleccione esta opción cuando necesite un vídeo con nivel bajo en ruido en un entorno de poca iluminación. • Vídeo brillante : Esto hace que una área oscura se vea más iluminada en todo vídeo. Los efectos de contraste del vídeo se reducen. •...
  • Página 96 pantalla de configuración configuración inicial para cada modo de ajuste preestablecido de imagen Shutter Shutter Prefijación de imagen SSDR SSNR3 mínimo máximo Foco de definición (Predet.) Predet. (1/5) 1/12000 Predet. (Alto) Predet. (12) Predet. (12) Cuando se cambia el perfil Foco de movimiento 1/30 1/12000...
  • Página 97 Si el modo de sensor se ajusta a 50 fps o 60 fps, el modo <Luz de fondo> no se podrá establecer en <WDR>. para configurar el ssDr (súper rango Dinámico de samsung) En una escena en la que la diferencia entre las zonas oscuras y brillantes es muy marcada, puede aumentar el brillo de la zona oscura para regular independientemente el brillo general.
  • Página 98 pantalla de configuración para establecer el balance de blanco Puede corregir los colores de las imágenes basándose en el blanco existente según las condiciones de luz. 1. Seleccione <Balance de blanco>. 2. Seleccione <modo>. • ATW : corrige automáticamente los colores del vídeo de la cámara.
  • Página 99 Los valores máximos y mínimos de obturación se inicializan cada vez que se enciende o apaga el modo WDR. En el caso del modelo SNB-7004, algunas de las funciones del WDR podrían estar deshabilitadas cuando se utiliza la lente P-iris (manual).
  • Página 100 (snB-7004) Puede ajustar el nivel de exposición de la cámara. 1. Seleccione <exposición>. 2. Seleccione cada elemento y defínalo de la forma apropiada. • Brillo : ajusta el brillo de la pantalla. • Shutter mínimo : Límite del mayor tiempo de exposición.
  • Página 101 para ajustar la exposición (snD-7084/snV-7084) Puede ajustar el nivel de exposición de la cámara. 1. Seleccione <exposición>. 2. Seleccione cada elemento y defínalo de la forma apropiada. • Brillo : ajusta el brillo de la pantalla. • Shutter mínimo : Límite del mayor tiempo de exposición.
  • Página 102 Día /noche (snB-7004) 1. Seleccione <Día /noche>. 2. Seleccione cada elemento y defínalo de la forma apropiada. • Modo: El modo se utiliza para ajustar el color en Colores o Blanco y Negro. - Color: La salida de video siempre es a color.
  • Página 103 para ajustes Día /noche (snD-7084/snV-7084) 1. Seleccione <Día /noche>. 2. Seleccione cada elemento y defínalo de la forma apropiada. • Modo: El modo se utiliza para ajustar el color en Colores o Blanco y Negro. - Color: La salida de video siempre es a color.
  • Página 104 pantalla de configuración para configurar especial 1. Seleccione <especial>. 2. Seleccione cada elemento y defínalo de la forma apropiada. • DIS: Compensa automáticamente la imagen cuando hay un temblor para estabilizar la salida de la imagen. • Modo de nitidez: ajusta la nitidez general de la imagen. Si se selecciona <act>, puede ajustar la nitidez de la imagen.

  • Página 105: Configuración Del Osd

    configuración del osD 1. Seleccione <osD>. 2. Seleccione cada elemento y defínalo de la forma apropiada. • Título de cámara : Indica el nombre de la cámara que se muestra en la pantalla. • Título de cámara X, Y : Indica la posición del nombre de la cámara en la pantalla.
  • Página 106 pantalla de configuración smart codec Defina el área que desee del vídeo entrante desde la cámara como área ROI y especifique la sensibilidad de detección del área. 1. En el menú de configuración, seleccione la ficha <Video & audio )>. 2.
  • Página 107 (snB-7004) Puede ajustar el enfoque de la imagen de vídeo. 1. En el menú de configuración, seleccione la ficha <Video & audio )>. 2. Haga clic en <conf. enfoque>. 3. Ajustar el enfoque en la siguiente secuencia. 1) Inicializar enfoque: Pulse el botón ] para desplazarse hasta la posición anterior de la pestaña por...
  • Página 108 pantalla de configuración conf. enfoque (snD-7084/snV-7084) Puede ajustar el enfoque y el índice de zoom de la imagen de vídeo. 1. En el menú de configuración, seleccione la ficha <Video & audio )>. 2. Haga clic en <conf. enfoque>. 3. Establezca el enfoque y el zoom. •...
  • Página 109 RS-485 para el receptor que admita panorámica / inclinación que esté conectado a la cámara de red. • Protocolo : entre SAMSUNG-T / SAMSUNG-E / PELCO-D / PELCO-P / SUNGJIN / PANASONIC / HONEYWELL / AD / VICON / GE / BOSCH, seleccione el mismo protocolo que para el receptor.

  • Página 110: Funciones Aceptadas Por Cada Protocolo

    Control T de control Observaciones movimiento movimiento Zoom movimiento enfoque preestabl e ci d o de enfoque del zoom SAMSUNG-T O (1~6) O (1~6) O (1~4) O (1~4) SAMSUNG-E O (1~6) O (1~6) O (1~4) PELCO-D O (1~6) O (1~6)
  • Página 111 6. Ajuste la dirección. • [cambiar dirección a ( )] : La dirección de la cámara se ajusta. • [control de velocidad de movimiento ( )] : cuanto más alto sea el número, más rápida será la velocidad de movimiento. 7.

  • Página 112: Configuración Red

    - Nombre de usuario : introduzca el nombre de usuario del servicio DDNS. - Contraseña : introduzca la contraseña del servicio DDNS. 5. Una vez hecho, haga clic en [aplicar ( Si se selecciona <Conexión rápida>, asegúrese de seleccionar el servicio DDNS de Samsung. 112_ pantalla de configuración...
  • Página 113 DDns para registrar el producto con DDns de samsung 1. Visite el sitio Web de iPOLiS (www.samsungipolis.com) y regístrese con una cuenta creada. 2. En la barra de menú superior, seleccione <DDns serVice>- <my DDns>. 3. Haga clic en [proDuct registration].
  • Página 114 DDns de samsung en la configuración de la cámara 1. En la página de configuración de DDNS, defina <DDns> en <DDns de samsung>. 2. Facilite el <iD de producto> especificado al registrar el ID del producto en el sitio DDNS.
  • Página 115 Filtro ip Puede crear una lista de IPs a las que desee otorgar o denegar acceso. 1. En el menú de configuración, seleccione la ficha <network ( )>. 2. Haga clic en <Filtro ip>. 3. Seleccione <tipo de filtro>. • Denegar : si se selecciona, se restringirá...
  • Página 116 pantalla de configuración Puede seleccionar un sistema de conexión seguro o instalar el certificado público para este fin. 1. En el menú de configuración, seleccione la ficha <network ( )>. 2. Haga clic en <ssL>. 3. Seleccione un sistema de conexión seguro.
  • Página 117 802.1x Al conectar a red, puede elegir si utilizar el protocolo 802.1x e instalar el certificado. 1. En el menú de configuración, seleccione la ficha <network ( )>. 2. Haga clic en <802.1x>. 3. Defina <ajuste de ieee 802.1x>. • IEEE 802.1x : especifica el uso del protocolo 802.1x.
  • Página 118 pantalla de configuración Puede especificar la prioridad para asegurar la velocidad de transferencia estándar para un IP específico. 1. En el menú de configuración, seleccione la ficha <network ( )>. 2. Haga clic en <Qos>. 3. Haga clic en el botón [añadir ( Se creará...
  • Página 119 • Actvar SNMP Trap: SNMP trap se utiliza para enviar los eventos y las condiciones importantes al administrador del sistema. - Comunidad: Introduzca el nombre de la comunidad de captura para recibir mensajes. - Dirección IP: Introduzca la dirección IP a la que se enviarán los mensajes. - Fallo de autenticación: Indica si se produce alguna actividad cuando la información de la comunidad no es válida.
  • Página 120 • Bonjour: Especifica la activación o desactivación de Bonjour. • Nombre fácil de usar : Muestra el nombre de la cámara. El nombre se muestra en el formato de SAMSUNG-<Model Name>-<MAC Address>. En el sistema operativo Mac, que permite el uso de Bonjour de forma predeterminada, las cámaras conectadas se muestran automáticamente en los favoritos de Bonjour del navegador web Safari.

  • Página 121: Configuración De Eventos

    conFiguración De eVentos Ftp / e-mail Puede configurar los ajustes del servidor de FTP/Email de forma que pueda transferir las imágenes tomadas en la cámara al PC si se produce un evento. 1. En el menú de configuración, seleccione la ficha <event ( )>.
  • Página 122 pantalla de configuración • Config. E-mail - Dirección de servidor : introduzca la dirección IP del servidor de correo electrónico a la que transferir las imágenes de la alarma o del evento. - Usar autentificación : permite seleccionar si utilizar autorización. - Uso de SSL : especifica el uso de SSL.
  • Página 123 • Tipo de archivo de grabación : Indica el formato de archivo de las imágenes grabadas. - STW : Es el formato de archivo único de Samsung Techwin. - AVI : Es el formato avi convencional. • Sobrescribir : si se llena la memoria Micro SD, se borrarán datos antiguos y se almacenarán nuevos datos en su lugar.
  • Página 124 pantalla de configuración 4. Especifique el <config. grab normal>. • Siempre : guarda siempre el vídeo grabado en la tarjeta de memoria Micro SD. Si se define en Siempre, no es posible cambiar la hora de activación. • Sólo tiempo programado : rsolo graba durante el tiempo y el día de la semana especificados.
  • Página 125 Compruebe que la dirección IP de NAS y la dirección IP de la cámara tengan el mismo formato. Ejemplo) el valor inicial de la NAS y de la máscara de subred de la cámara es 255.255.255.0. Si la dirección IP es 192.168.20.32 entonces la dirección IP de NAS debe estar entre 192.168.20.1 y 192.168.20.255.
  • Página 126 pantalla de configuración guía de la nas (network attached storage - almacenamiento en la red) Dado que los datos no se guardan después de una interrupción temporal de la red cuando se utiliza NAS, se recomienda que use una SD al mismo tiempo para evitar la pérdida de las imágenes grabadas.
  • Página 127 2. Si accede como administrador, se mostrará la siguiente pantalla. Haga clic en [control panel]. 3. Haga clic en la <shared Folder> en archivos compartidos y el menú de privilegio. 4. Haga clic en el botón [create]. 5. Después de introducir el nombre de la carpeta compartida (ID), haga clic en el botón [oK] para crear una carpeta compartida.
  • Página 128 pantalla de configuración 8. Después hacer clic en el botón [create], introduzca el nombre (ID) y contraseña. En este ejemplo, el nombre (ID) se establece a [testiD] y la contraseña también se establece a [testiD]. De acuerdo con las recomendaciones de la NAS al utilizar unidades NAS Netgear, no se debe asignar la capacidad de uso.

  • Página 129: Salida De Alarma

    salida de alarma 1. En el menú de configuración, seleccione la ficha <event ( )>. 2. Haga clic en <salida de alarma>. 3. Establezca el tipo de cámara de la salida de alarma. Si cambia el tipo de salida de alarma, el botón de salida de alarma en la página de vigilancia y el tipo de salida de alarma mostrado en la página Event Setup (Config.

  • Página 130: Entrada De Alarma

    pantalla de configuración entrada de alarma Puede definir el tipo de entrada de alarma, a hora de activación y el modo de funcionamiento. 1. En el menú de configuración, seleccione la ficha <event ( )>. 2. Haga clic en <entraDa De aLarma>. 3.
  • Página 131 • Ir a predef. : va a la posicion predefinida especificada al definir la entrada de alarma. Solo para el modelo SNB-7004. Sólo si se instala el receptor de panorámica/inclinación de cámara, estará disponible Ir a predef. 7. Una vez hecho, haga clic en [aplicar (...

  • Página 132: Programación De Hora

    pantalla de configuración programación de hora Puede definir guardar los datos de vídeo en un intervalo concreto según se haya programado independientemente de que se produzca realmente un evento. 1. En el menú de configuración, seleccione la ficha <event ( )>.

  • Página 133: Detección De Sabotaje

    Detección de sabotaje Puede establecer que se detecten los intentos de sabotaje y activar eventos, como el cambio repentino de la dirección de encuadre de la cámara, el bloqueo del objetivo y otros cambios de escena generales del vídeo. 1. En el menú de configuración, seleccione la ficha <event ( )>.
  • Página 134 pantalla de configuración mD / Va Los eventos de detección de movimiento y análisis de vídeo se pueden establecer para activar la salida de señal de evento. 1. En el menú de configuración, seleccione la ficha <event ( )>. 2. Haga clic en <mD / Va>. 3.
  • Página 135 Antes de utilizarse, establezca los tamaños de movimiento mínimo y máximo para que se adapten al rango de movimiento deseado que se va a detectar. El tamaño detectado de un objeto puede diferir del tamaño real según sea su forma. Se pueden ver hasta 16 objetos desde el lado superior de la pantalla.
  • Página 136 pantalla de configuración para utilizar la detección de movimiento Detecta un movimiento que cumple todas las condiciones especificadas en sensibilidad, tamaño y área. 1. Seleccione un modo de detección de movimiento. 2. Seleccione la ficha <sensibilidad> para establecer el nivel de sensibilidad. Puede establecer la sensibilidad del sensor para detectar movimiento en el fondo del vídeo de la vigilancia.
  • Página 137 4. Seleccione la ficha <Área>. Puede especificar en pantalla un área que incluya o excluya el área en la detección. Puede especificar hasta 4 áreas. • Área de detección: establece la pantalla completa como excluida de la detección y añade un área especificada como área de detección de movimiento.
  • Página 138 pantalla de configuración para utilizar set análisis inteligente de vídeo detecta eventos que cumplan todas las condiciones especificadas de sensibilidad, tamaño y área y las normas de condiciones del evento. 1. Seleccione el modo de análisis de vídeo. 2. Establezca <sensibilidad>, <tamaño> y <Área>.
  • Página 139 para establecer las reglas de análisis de vídeo ` paso 1. Establezca el tipo en <paso>. 2. En la pantalla, haga clic en el punto de inicio y final de la línea virtual; a continuación aparecerá una ventana emergente. 3. Seleccione la regla que desee: •...
  • Página 140 pantalla de configuración ` aparición (Desaparición) 1. Establezca el tipo de análisis en <aparición (Desaparición)>. 2. Seleccione la regla de evento que desee: • Reglas de área definida: detecta un evento de aparición de un objeto que aparece y permanece en el área durante cierto tiempo mientras sin pasar a través de los bordes del área, y en el caso opuesto de...

  • Página 141: Detección De Cara

    Detección de cara Puede establecer detectar una cara reconocida y activar un evento en consecuencia. 1. En el menú de configuración, seleccione la ficha <event ( )>. 2. Haga clic en <Detección de cara>. 3. Defina o no <activar>. 4. Seleccione la ficha <sensibilidad> para establecer el nivel de sensibilidad.

  • Página 142: Detección De Audio

    pantalla de configuración Detección de audio Puede establecer detectar sonido por encima de un nivel especificado y activar un evento en consecuencia. 1. En el menú de configuración, seleccione la ficha <event ( )>. 2. Haga clic en <Detección de audio>. 3.

  • Página 143: Desconexión De Red

    Desconexión de red Cuando la red está físicamente desconectada, se considera como un evento que debe guardarse. 1. En el menú de configuración, seleccione la ficha <event ( )>. 2. Haga clic en <Desconexión de red>. 3. Defina o no <activar>. 4.

  • Página 144: Configuración Del Sistema

    pantalla de configuración conFiguración DeL sistema información del producto 1. En el menú de configuración, seleccione la ficha <system ( )>. 2. Haga clic en <información del producto>. 3. Compruebe la información de la cámara o facilite detallas de acuerdo con el entorno de red.
  • Página 145 actualizar / reiniciar 1. En el menú de configuración, seleccione la ficha <system ( )>. 2. Haga clic en <actualizar / reiniciar>. 3. Seleccione el elemento que desee y defínalo de la forma apropiada. • Actualizar : realiza la actualización del sistema.
  • Página 146 Si termina a la fuerza el proceso de actualización, la actualización no se completará debidamente. Durante el reinicio del sistema, no se realizará el acceso con Web Viewer. Puede descargar la versión más reciente desde el sitio Web de Samsung (www.samsungcctv.com). 146_ pantalla de configuración...
  • Página 147 para hacer una copia de los ajustes actuales 1. Haga clic en [copia de segurida]. Debe aparecer el diálogo de Guardar como. 2. Especifique la ruta con un nombre de archivo adecuado y haga clic en [save]. El archivo de copia de seguridad se guardará...
  • Página 148 pantalla de configuración registro Puede comprobar el registro del sistema o el registro de eventos. 1. En el menú de configuración, seleccione la ficha <system ( )>. 2. Haga clic en <registro>. 3. Seleccione un tipo de registro. • Sistema : puede comprobar los registros del sistema en los casos en los que se graben cambios del sistema incluida la información de...
  • Página 149 open sDK Un usuario puede instalar una aplicación en su cámara para ejecutar funciones adicionales. 1. En el menú de configuración, seleccione la ficha <system ( )>. 2. Haga clic en <open sDK>. 3. Haga clic en el botón [examinar )]para seleccionar el archivo localizado en la carpeta de usuario.
  • Página 150 pantalla de configuración VisuaLización De La inFormación DeL perFiL acceso de perfil Puede comprobar la información del perfil. 1. Haga clic en [status ( )] en la pantalla en tiempo real. 2. Aparece la pantalla de información de perfil. • Acceso de perfil: muestra información del perfil recién añadido.

  • Página 151: Apéndice

    Descripción Opciones SNB-7004 SND-7084 SNV-7084 Dispositivo de 1/2.8” PS Exmor 3.20M CMOS imágenes Píxeles totales 2,065(H) x 1,565(V) Píxeles efectivos 2,065(H) x 1,553(V) Sistema de barrido Progresivo Color : 0,1 Lux (F1.2, Color : 0,1 Lux (F1.2, 50IRE), 0,06 Lux Color : 0,1 Lux (F1.2,...
  • Página 152 No / BLC / WDR de fondo Rango dinámico Máx. 120dB amplio Funcionamiento Mejora de contraste SSDR (Samsung Super Dynamic Range) (No / Sí) Reducción de ruido SSNRIII (Filtro de ruido 2D+3D) (No / Sí) digital Estabilizador digital de No / Sí imágenes Desempañado...
  • Página 153 2.5 VCC (4 mA), Impedancia de entrada: aprox. 2K ohmios Impedancia de entrada: aprox. 2K ohmios Salida de audio Salida de línea (Mono, 1Vrms) RS-485 (Protocol : Samsung-T/ Interfaz serial E, Pelco-D/P, Sungjin, Panasonic, Honeywell, AD, Vicon, GE, BOSCH) Español _153...
  • Página 154 Descripción Opciones SNB-7004 SND-7084 SNV-7084 Detección de movimiento, manipulación, detección de audio, detección Se activa la alarma facial, desconexión de la red, análisis de vídeo, entrada de alarma y Subida de archivo a través de FTP, E-Mail Funcionamiento y Notificación por correo electrónico Evento de alarma y Almacenamiento local (SD/SDHC/SDXC) o grabación NAS en el Evento...
  • Página 155 Descripción Opciones SNB-7004 SND-7084 SNV-7084 Integrado Smart Codec De área: 5EA Modo de detección de caras Ajuste de calidad de H.264 : Nivel de compresión, Control de nivel de vel. de bits de destino vídeo MJPEG : Control de nivel de calidad Método de control de...
  • Página 156 Descripción Opciones SNB-7004 SND-7084 SNV-7084 Método de flujo de Unicast / Multicast datos Acceso máx. de 15 usuarios en modo Unicast usuarios Micro SD/SDHC/SDXC Almacenamiento - Las imágenes en movimiento grabadas en la tarjeta de memoria SD/ SDHC/SDXC pueden descargarse.
  • Página 157 Descripción Opciones SNB-7004 SND-7084 SNV-7084 CA24V, DC 12V, PoE CC12V, PoE CA24V, DC 12V, PoE Tensión (IEEE802.3af clase 3) (IEEE802.3af clase 3) (IEEE802.3af clase 3) Máx. 9.0W (CC12V, calentador apagado), Máx. 11.5W (CC12V, calentador encendido) Máx. 10.0W (PoE, Máx. 11,1W (CC12V) calentador apagado), Eléctrico...

  • Página 158: Vista Del Producto

    Vista DeL proDucto snB-7004 Unidad : mm (pulg.) 147.8(5.82") 73.1(2.88") Ø 6.5 HoLe (Ø 0.26") Ø 1/4'-20 unc-2B 14 (0.55") 67.7 (2.67") 158_ appendix...
  • Página 159 snD-7084 Unidad : mm (pulg.) Ø 132.1 (5.2") Ø 97 (3.82") Español _159...
  • Página 160 apéndice snV-7084 Unidad : mm (pulg.) Ø 160 (6.3") Ø 100 (3.94") 160_ apéndice...

  • Página 161: Solución De Problemas

    soLución De proBLemas PROBLEMA SOLUCIÓN y Compruebe para asegurarse de que las configuraciones de Red de la cámara son las apropiadas. y Compruebe para asegurarse de que todos los cables de red se han No se puede acceder a la cámara conectado bien.
  • Página 162 apéndice PROBLEMA SOLUCIÓN ¿Puedo definir reglas de evento y Sí, es posible. Puede definir las normas para eventos a pesar del ajuste cuando no utilizo <MD / VA> de análisis de vídeo inteligente. No se encuentra ninguna señal en el puerto de salida de alarma y Compruebe los ajustes del puerto de salida de alarma.

  • Página 163: Open Source Announcement

    Corresponding Source code from us for a period of three years after our last shipment of this product by sending email to help.cctv@samsung.com If you want to obtain the complete Corresponding Source code in the physical medium such as CD-ROM, the cost of physically performing source distribution might be charged.

  • Página 164: Gnu General Public License

    gnu generaL puBLic License The “Program”, below, refers to any such program or work, and a “work based on the Program” means either Version 2, June 1991 the Program or any derivative work under copyright law : that is to say, a work containing the Program or a portion Copyright (C)1989, 1991 Free Software Foundation, Inc.
  • Página 165 3. You may copy and distribute the Program (or a work 7. If, as a consequence of a court judgment or allegation of based on it, under Section 2)in object code or executable patent infringement or for any other reason (not limited to form under the terms of Sections 1 and 2 above provided patent issues), conditions are imposed on you (whether that you also do one of the following :...
  • Página 166 no Warranty You should also get your employer (if you work as a programmer)or your school, if any, to sign a “copyright 11. BECAUSE THE PROGRAM IS LICENSED FREE OF disclaimer” for the program,if necessary. Here is a sample ; CHARGE, THERE IS NO WARRANTY FOR THE PROGRAM, alter the names: TO THE EXTENT PERMITTED BY APPLICABLE LAW.

  • Página 167: Terms And Conditions

    Finally, every program is threatened constantly by software The “Corresponding Source” for a work in object code form patents. States should not allow patents to restrict means all the source code needed to generate, install, and development and use of software on general-purpose (for an executable work) run the object code and to modify omputers, but in those that do, we wish to avoid the special the work, including scripts to control those activities.
  • Página 168 5. conveying modified source Versions. d) Convey the object code by offering access from a designated place (gratis or for a charge), and offer You may convey a work based on the Program, or the equivalent access to the Corresponding Source in modifications to produce it from the Program, in the form of the same way through the same place at no further source code under the terms of section 4, provided that you...
  • Página 169 7. additional terms. However, if you cease all violation of this License, then your license from a particular copyright holder is reinstated (a) “Additional permissions” are terms that supplement the provisionally, unless and until the copyright holder explicitly terms of this License by making exceptions from one or more and finally terminates your license, and (b) permanently, if of its conditions.
  • Página 170 14. revised Versions of this License. In the following three paragraphs, a “patent license” is any express agreement or commitment, however denominated, The Free Software Foundation may publish revised and/ not to enforce a patent (such as an express permission or new versions of the GNU General Public License from to practice a patent or covenant not to sue for patent time to time.
  • Página 171 openssL combined License The OpenSSL toolkit stays under a dual license, i.e. both the conditions of the OpenSSL License and the original SSLeay license apply to the toolkit. See below for the actual license texts. Actually both licenses are BSD-style Open Source licenses. In case of any license issues related to OpenSSL please contact openssl-core@openssl.org.
  • Página 172 SNMP v3 using both IPv4 and IPv6. For more additional This product includes software developed by the information, send email to help.cctv@samsung.com. Computer Science Department at University College Copyright (C) 2004, Kneschke, incremental London.
  • Página 173 3. Neither the name of the Regents of the University of 3. Neither the name of Thomas BERNARD nor the names California nor the names of its contributors may be used of its contributors may be used to endorse or promote to endorse or promote products derived from this software products derived from this software without specific prior without specific prior written permission.
  • Página 174 THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS “AS IS” AND ANY HOLDERS AND CONTRIBUTORS “AS IS” AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR MERCHANTABILITY AND FITNESS FOR A PARTICULAR...
  • Página 175 THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT THIS SOFTWARE IS PROVIDED BY APPLE AND ITS HOLDERS AND CONTRIBUTORS “AS IS” AND ANY CONTRIBUTORS “AS IS” AND ANY EXPRESS OR EXPRESS OR IMPLIED WARRANTIES, INCLUDING, IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY MERCHANTABILITY AND FITNESS FOR A PARTICULAR...
  • Página 176 Copyright (c) 2006 Free Software Foundation, Inc. mozilla public License Since we, at Samsung Techwin, used the Mozilla Firefox component without modifying the source code according to the MOZILLA Public license 1.1, we are not obliged to provide the source code of the corresponding component.
  • Página 177 1.11. "Source Code" means the preferred form of the Covered (d) Notwithstanding Section 2.2(b) above, no patent license is Code for making modifications to it, including all modules it granted: 1) for any code that Contributor has deleted from contains, plus any associated interface definition files, scripts the Contributor Version;...
  • Página 178 3.5. Required Notices. You must duplicate the notice in Exhibit 6.2. Effect of New Versions. Once Covered Code has been A in each file of the Source Code. If it is not possible to put such published under a particular version of the License, You may notice in a particular Source Code file due to its structure, then always continue to use it under the terms of that version.
  • Página 179 8.3. If You assert a patent infringement claim against Participant 13. muLtipLe-LicenseD coDe. alleging that such Participant’s Contributor Version directly or Initial Developer may designate portions of the Covered Code indirectly infringes any patent where such claim is resolved as Multiple-Licensed. Multiple-Licensedmeans that the Initial (such as by license or settlement) prior to the initiation of patent Developer permits you to utilize portions of the Covered Code infringement litigation, then the reasonable value of the licenses...
  • Página 180 the independent jpeg group’s jpeg software The software included in this product contains copyrighted software that is licensed under the JPEG license. • JPEG license - Code project . Generating Outline OpenGL, Libjpeg This distribution contains the sixth public release of the Permission is NOT granted for the use of any IJG author’s Independent JPEG Group’s free JPEG software.
  • Página 181 t-Kernel License - This Product uses the Source Code of T-Kernel under T-License granted by the T-Engine Forum(www.t-engine.org) t-License [License agreement for source code of t-Kernel] established by T-Engine Forum on January 23, 2004 revised on June 17, 2004 revised on December 21, 2006 revised on March 24, 2009 article 1.
  • Página 182 article 4. License of source code 4. The Distributor of Modification shall determine the name of the Modified Source Code subject to the rules separately 1. As provided for in this Article, T-Engine Forum shall established by T-Engine Forum and publish an appropriate notice as required by the rules on the Patch for Modification provide, and grant a license to use, the Source Code free and the Modified Source Code.

  • Página 183: Apache License

    article 9. indemnity distribute the Ported Source Code as the Source Code for T-Kernel. Provided, however, that the Ported Source Code 1. Neither T-Engine Forum nor the copyright holder of the may be treated in the same way as the Modified Source Code until the time of registration hereunder.
  • Página 184 5. Submission of Contributions. Unless You explicitly state any form of electronic, verbal, or written communication sent to the Licensor or its representatives, including but otherwise, any Contribution intentionally submitted for not limited to communication on electronic mailing lists, inclusion in the Work by You to the Licensor shall be under source code control systems, and issue tracking systems the terms and conditions of this License, without any that are managed by, or on behalf of, the Licensor for...
  • Página 185 Bzip2 License This program, "bzip2", the associated library "libbzip2", and all documentation, are copyright (C) 1996-2007 Julian R Seward. All rights reserved. component name License bzip2-1.0.5 Bzip2 http://www.bzip.org/ Redistribution and use in source and binary forms, with THIS SOFTWARE IS PROVIDED BY THE AUTHOR ``AS or without modification, are permitted provided that the IS'' AND ANY EXPRESS OR IMPLIED WARRANTIES, following conditions are met:...
  • Página 186 pHp 3.01 License The PHP License, version 3.01 Copyright (c) 1999 - 2010 The PHP Group. All rights reserved. component name License php-5.2.17 PHP 3.01 http://www.php.net/distributions 6. Redistributions of any form whatsoever must retain the Redistribution and use in source and binary forms, with or without modification, is permitted provided that the following following acknowledgment: "This product includes PHP conditions are met:...
  • Página 187 Samsung Techwin respeta el medio ambiente durante todo el proceso de fabricación de sus productos y realiza una serie de procedimientos orientados a ofrecer productos ecológicos. El símbolo Eco representa el compromiso de Samsung Techwin de fabricar productos que respeten el medio ambiente e indica a la vez que este equipo cumple con la Directiva de la Unión Europea EU RoHS.

  • Página 188: Red De Ventas

    RED DE VENTAS SAMSUNG TECHWIN CO., LTD. 6, Pangyo-ro 319beon-gil, Bundang-gu, Seongnam-si, Gyeonggi-do, SEOUL 463-400 Rep. of KOREA Tel : +82-70-7147-8753, 8764 Fax : +82-31-8018-3740 www.samsungsecurity.com SAMSUNG TECHWIN AMERICA Inc. SAMSUNG TECHWIN EUROPE LTD. 100 Challenger Rd. Suite 700 Ridgefield Park, NJ 07660 2nd Floor, No.

Este manual también es adecuado para:

Snd-7084Snv-7084
