INFORMACIÓN
2.4

COMPONENTES

2.4.1 Identificación de los componentes principales
1 Entrada de aire;
2 Motor de arranque;
3 Conexión a batería (negativa);
4 Conexión a batería (positiva);
5 Cables CA 230 V;
6 Caja de conexiones de salida CA 230 V;
7 Filtro de combustible;
8 Entrada del tubo de combustible;
9 Retorno del tubo de combustible;
10 Bypass del tubo de ventilación;
11 Entrada de agua refrigerante;
12 Colector de escape (refrigerado por agua);
13 Switch de temperatura escape;
14 Inyector, (M-SC6/8: 2x; M-SC10: 3x)
15 Enchufe (M-SC6/8: 2x; M-SC10: 3x)
16 Tapa de la válvula;
17 Bomba de circulación
18 Tapón de relleno del aceite 2x;
19 Válvula solenoide;
20 Bomba eléctrica de combustible;
21 Bomba de chorro de agua;
22 Conmutador de temperatura de líquido refrigerante;
23 Bomba de presión de combustible
24 Switch de presión de aceite;
25 Bomba del cárter de aceite (opcional);
26 Conexión de escape;
27 Tornillo de combustible
28 Indicador de nivel;
29 Panel de control;
30 Capacitadores (regulador
opcional de voltaje M-SC8/10);
31 Fusible 1;
32 Fusible 2;
33 Cable del control remoto;
34 Inyección de agua refrigerante;
35 Tornillo de ajuste de RPM;
36 Carcasa del termostato;
37 Alternador;
38 Tapa de relleno del refrigerante;
39 Intercambiador de calor;
40 Drenaje del refrigerante;
41 Palanca de paro;
42 Filtro de aceite
43 Unidad de Control Diesel Digital

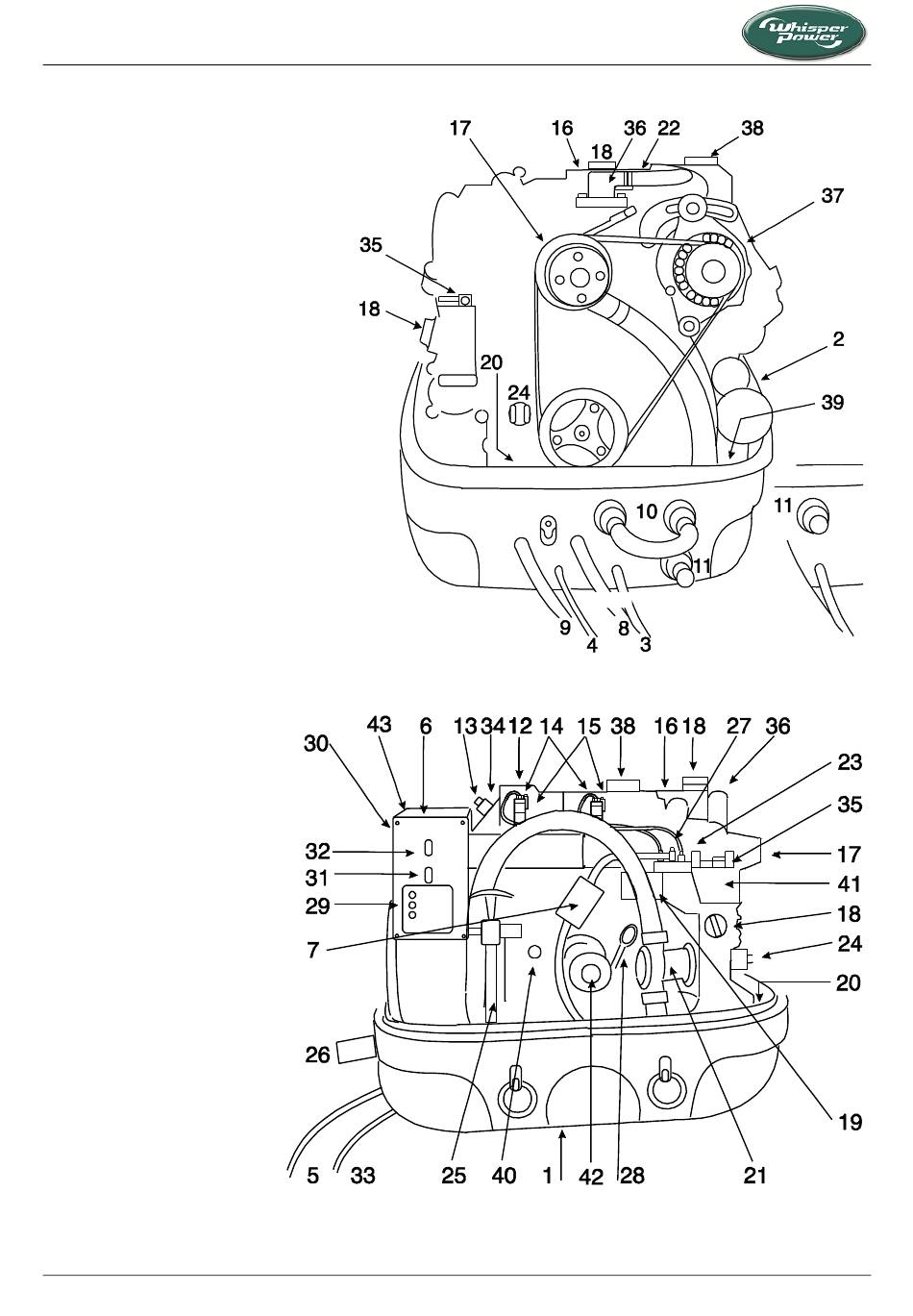

Fig. 2: Vista general del M-SC6/8/10
10
M-SC6/8
Agosto de 2016 / M-SC 6/8/10 P / ES
M-SC10
