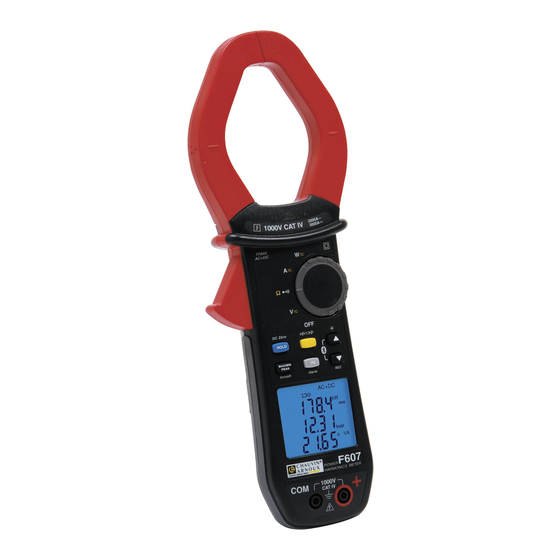

- Página 1 PINZA MULTIMÉTRICA F607 El modelo Chauvin Arnoux F607 es el equivalente al modelo AEMC 607 E S P AÑ O L Manual de instrucciones...
-
Página 2: Tabla De Contenido
ÍNDICE PRESENTACIÓN...................... 10 EL CONMUTADOR ......................12 LAS TECLAS DEL TECLADO ..................13 LA PANTALLA ........................ 14 1.3.1 Los símbolos de la pantalla ................. 14 1.3.2 Rebasamiento de las capacidades de medida (O.L) ........16 LOS BORNES ........................16 LAS TECLAS ......................17 TECLA ........................ - Página 3 2ª LÍNEA ..........................27 TASA DE ONDULACIÓN O DC RIPPLE EN % ............27 3º LÍNEA ..........................27 TENSIÓN COMPONENTE CONTINUA V DC ............27 VISUALIZACIÓN......................28 MAGNITUD ........................28 1ª LÍNEA ..........................28 TENSIÓN EFICAZ TOTAL V RMS O TRMS .............. 28 2ª...
- Página 4 TASA DE ONDULACIÓN O DC RIPPLE EN % ............32 3º LÍNEA ..........................32 INTENSIDAD COMPONENTE CONTINUA A DC ............. 32 VISUALIZACIÓN......................32 MAGNITUD ........................32 1ª LÍNEA ..........................32 INTENSIDAD EFICAZ TOTAL EN A RMS O TRMS ..........32 2ª...
- Página 5 UMBRAL DE ACTIVACIÓN EN A ................34 3.10 MEDIDA DE LA POTENCIA W, VA, , PF Y DPF ..........34 3.10.1 Medida de la potencia en monofásico ............35 VISUALIZACIÓN......................35 MAGNITUD ........................35 1ª LÍNEA ..........................35 POTENCIA ACTIVA W (DC, AC O AC+DC) ............... 35 2ª...
- Página 6 4.2.12 Medidas de potencia activa DC ..............64 4.2.13 Medidas de potencia activa AC ..............65 4.2.14 Medidas de potencia activa AC+DC ............66 4.2.15 Medidas de potencia aparente AC ............... 67 4.2.16 Medidas de potencia aparente AC+DC ............67 4.2.17 Medidas de potencia reactiva AC ..............
- Página 7 Usted acaba de adquirir una Pinza multimétrica F607 y le agradecemos la confianza que ha depositado en nosotros. Para conseguir las mejores prestaciones de su instrumento: : lea detenidamente este manual de instrucciones, • • respete las precauciones de uso S ignific ado de los s ímbolos utilizados en el ins trumento :...
-
Página 8: Precauciones De Uso
PRECAUCIONES DE USO Este instrumento cumple con las normas de seguridad IEC 61010-1 y 61010-2-032 para tensiones de 1.000 V en categoría IV a una altitud inferior a 2.000 m y en interiores, con un grado de contaminación igual a 2 como máximo. El incumplimiento de las instrucciones de seguridad puede ocasionar un riesgo de descarga eléctrica, fuego, explosión, destrucción del instrumento e instalaciones. -
Página 9: Categorías De Medida
CATEGORÍAS DE MEDIDA Definición de las categorías de medida: CAT II : Circuitos directamente conectados a la instalación de baja tensión. Ejemplo: alimentación de aparatos electrodomésticos y de herramientas portátiles. CAT III : Circuitos de alimentación en la instalación del edificio. Ejemplo: cuadro de distribución, disyuntores, máquinas o aparatos industriales fijos. -
Página 10: Presentación
PRESENTACIÓN La pinza F607 es un instrumento profesional para las medidas de las magnitudes eléctricas que aúna las siguientes funciones : Medida de intensidad; Medida de corriente de inserción/sobreintensidad (True-Inrush); Medida de tensión; Medida de frecuencia;... - Página 11 Figura 1 : la pinza multimétrica F607...
-
Página 12: El Conmutador
EL CONMUTADOR El conmutador consta de cinco posiciones. Para acceder a las funciones , posicione el conmutador en la función elegida. Se valida cada posición con una señal acústica. Las funciones están descritas en la tabla a continuación ; Figura 2 : el conmutador N°... -
Página 13: Las Teclas Del Teclado
LAS TECLAS DEL TECLADO A continuación se muestran las seis teclas del teclado : Figura 3 : el teclas del teclado N° Función Véase § Memorización de los valores, bloqueo de la visualización Compensación del cero A 3.8.2 AC+DC AC+DC Selección del tipo de medida (AC, DC, AC+ DC) Selección de medida monofásica o trifásica Activación o desactivación de la retroiluminación de la pantalla. -
Página 14: La Pantalla
LA PANTALLA A continuación se muestra la pantalla de la pinza multimétrica: Figura 4 : la pantalla N° Función Véase § Visualización de los modos seleccionados (teclas) Visualización de los valores y de las unidades de 3.13 medida Visualización de los modos MÁX./MÍN. 3.10 Naturaleza de la medida (alterna o continua) Indicador de pila gastada... - Página 15 Valor RMS máximo Valor RMS mínimo Valor RMS promedio Peak+ Valor pico máximo Peak- Valor pico mínimo Medida de la potencia totale en trifásico equilibrado Voltio Hertz Vatio Amperio Porcentaje Ω Ohmio Prefijo mili- Prefijo kilo- Potencia reactiva Potencia aparente Factor de potencia Factor de ptencia de desplazamiento (cos φ) Factor de cresta...
-
Página 16: Rebasamiento De Las Capacidades De Medida (O.L)
Comunicación inalámbrica BlueTooth Prueba de continuidad Visualización permanente (auto apagado desactivado) Indicador de pilas gastadas 1.3.2 Rebasamiento de las capacidades de medida (O.L) El símbolo O.L (Over Load) aparece en pantalla cuando se rebasa la capacidad de visualización. LOS BORNES Los bornes se utilizan de la siguiente forma: Figura 4 : los bornes N°... -
Página 17: Las Teclas
2 LAS TECLAS Las teclas del teclado funcionan cuando se pulsan de forma corta, larga o se mantienen pulsadas. En este capítulo, el icono representa las posiciones del conmutador para las cuales la tecla implicada surte efecto. TECLA Esta función permite: memorizar y consultar los últimos valores adquiridos propios a cada función ... -
Página 18: Tecla
Observación: la tecla no surte efecto en modo MAX/MIN/PEAK, HOLD. Cada pulsación … permite sucesiva en Corta - seleccionar AC, DC o AC+DC. En función de su selección, aparece AC o DC en pantalla. - seleccionar sucesivamente los modos Ω y volver a la prueba de continuidad Larga (>2 sec) - visualizar la potencia total trifásica de un... -
Página 19: Tecla
Activar la función Bluetooth. Cada pulsación … permite sucesiva en Corta visualizar sucesivamente diferentes pantallas de resultados de medida, según la función y eventualmente el modo en curso (MAX/MIN/PEAK o THD/Armónicos) larga (> 2 seg) activar/desactivar el registro de los datos. Aparece entonces el símbolo R E C . - Página 20 - activar la detección de los valores MÁX./MÍN./AVG - visualizar el valor MÁX., MÍN. y AVG simultáneamente. - volver a la visualización de la medida en curso sin salir del modo (los valores ya detectados no se borran) salir del modo MÁX./MÍN./PEAK. Los valores anteriormente guardados se eliminarán.
-
Página 21: Acceso Al Modo True-Inrush ( En Posición )
2.5.2 Acceso al modo True-INRUSH ( en posición Esta tecla permite la medida de las corrientes True-Inrush (corrientes de inserción al arranque o sobreintensidad en régimen establecido). Cada pulsación … permite sucesiva en entrar en el modo True-INRUSH Large (> 2 seg) - “Inrh”... -
Página 22: Tecla
TECLA Esta tecla permite visualizar las medidas de frecuencia de una señal, de potencia, de la distorsión armónica total y de los rangos de armónicos. Observación: esta tecla no funciona en corriente DC. 2.6.1 La función Hz en modo normal Cada pulsación sucesiva …... -
Página 23: En Modo Visualización De Los Rangos De Armónicos
2.6.2 En modo Visualización de los rangos de armónicos Cada pulsación … permite sucesiva en corta visualizar la frecuencia del rango de armónico seleccionado previamente con las teclas , en vez del rango hxx. Al pulsar brevemente una 2 vez, volver a la visualización del rango (hxx) o hdC 2.6.3 En modo Hz + activación del modo HOLD... -
Página 24: Uso
3 USO PRIMERA PUESTA EN MARCHA Coloque las pilas suministradas con el instrumento como se indica a continuación: Con un destornillador, desatornille el tornillo de la tapa (nº 1) situada en la parte posterior de la carcasa y abra la tapa; Inserte las 4 pilas en su alojamiento (nº... -
Página 25: Configuración
CONFIGURACIÓN Como medida de seguridad y para evitar sobrecargas sucesivas en las entradas del instrumento, se recomienda realizar las operaciones de configuración únicamente cuando no está conectado a tensiones peligrosas. 3.4.1 Desactivación del auto apagado (Auto Power OFF) Para desactivar el auto apagado: Desde la posición OFF, mantenga pulsada la tecla girando el conmutador hasta... -
Página 26: Programación Del Ritmo De Registro En La Memoria
3.4.3 Programación del ritmo de registro en la memoria Para programar el ritmo de registro en la memoria, proceda de la siguiente manera: A partir de la posición OFF, mantenga pulsada la tecla mientras gira el conmutador hasta , hasta el final de la presentación “pantalla completa”... -
Página 27: Medida De Tensión (V)
MEDIDA DE TENSIÓN (V) Para medir una tensión, proceda como se indica a continuación: Posicione el comutador en Conecte el cable negro al borne COM y el cable rojo al “+”; Coloque las puntas de prueba o las pinzas cocodrilo en los bornes del circuito a medir. -
Página 28: Visualización
- en corriente alterna y alterna + continua : Visualización Magnitud 1ª línea Tensión eficaz total V RMS o TRMS 2ª línea Factor de pico (CF) 3º línea Tensión componente continua V DC PRUEBA DE CONTINUIDAD Advertencia: Antes de realizar la prueba, asegúrese de que el circuito esté desconectado y los posibles condensadores descargados. -
Página 29: Medida De Resistencia Ω
La señal acústica se emite si la continuidad y el valor de la medida aparecen en pantalla. MEDIDA DE RESISTENCIA Ω Advertencia: Antes de realizar la medida de resistencia, asegúrese de que el circuito esté desconectado y los posibles condensadores descargados. Posicione el conmutador en y pulse la tecla . -
Página 30: Medida De Intensidad (A)
MEDIDA DE INTENSIDAD (A) Al apretar el gatillo hacia el cuerpo del instrumento se abren las mordazas. La flecha situada en las mordazas de la pinza (véase el esquema de abajo) debe estar orientada en el sentido supuesto de la circulación de la corriente del generador hacia la carga. -
Página 31: Medida En Dc O Ac+Dc
3.8.2 Medida en DC o AC+DC Para medir la intensidad en DC o AC+DC, si no aparece « 0 » en pantalla, corrija previamente el cero DC como se indica a continuación : Paso 1 : para corregir el cero DC Importante : La pinza no debe abrazar el conductor durante la corrección del cero DC. -
Página 32: Visualización
Visualización Magnitud 1ª línea Intensidad A RMS 2ª línea Tasa de ondulación o DC Ripple en % 3º línea Intensidad componente continua A DC - en corriente alterna y alterna + continua : Visualización Magnitud 1ª línea Intensidad eficaz total en A RMS o TRMS 2ª... -
Página 33: Línea
MEDIDA DE LA CORRIENTE DE INSERCIÓN O DE SOBREINTENSIDAD (TRUE INRUSH) Observación : la medida sólo se puede realizar en modo AC o DC (modo AC+DC desactivado). Para medir la corriente de arranque o de inserción, proceda como se indica a continuación: Posicione el conmutador en , corrija previamente el cero DC,... -
Página 34: Magnitud
- Visualización PEAK : Visualización Magnitud línea "Inrh" línea Valor PEAK + o PEAK- en A línea Umbral de activación en A 3.10 MEDIDA DE LA POTENCIA W, VA, VAR, PF Y DPF Esta medida se puede hacer en monofásico o trifásico equilibrado. Recuerde: en medida de potencia DC o AC+DC, realice previamente una corrección del cero DC en corriente (véase §... -
Página 35: Medida De La Potencia En Monofásico
3.10.1 Medida de la potencia en monofásico Posicione el conmutador en Aparece automáticamente AC+DC instrumento. Para seleccionar AC, DC o AC+DC, pulse la tecla hasta la elección deseada. Conecte el cable negro al borne COM y el cable rojo al “+”; Coloque las puntas de prueba o las pinzas cocodrilo del cable negro en el neutro N y luego las del cable rojo en la fase L. -
Página 36: Medida De La Potencia En Trifásico Equilibrado
3.10.2 Medida de la potencia en trifásico equilibrado Positionnez le commutateur sur Pulse la tecla amarilla hasta que aparezca el símbolo Aparece automáticamente AC+DC instrumento. Para seleccionar AC, DC o AC+DC, pulse la tecla hasta la elección deseada. Conecte el cable negro al borne COM y el cable rojo al “+”; Conecte los cables y la pinza al circuito como se indica a continuación: …... -
Página 37: Diagrama De Los 4 Cuadrantes
Observación : Asimismo, puede medir la potencia trifásica en una red de 4 cables equilibrada realizando la misma operación o como para la medida en una red monofásica y luego multiplique el valor obtenido por tres. 3.10.3 Diagrama de los 4 cuadrantes: Para determinar correctamente los signos de las potencias activas y reactivas, remítase al diagrama de abajo, que indica para las siguientes potencias: potencia activa (W) positiva = potencia consumida... -
Página 38: Medida De La Energía
3.11 MEDIDA DE LA ENERGÍA La medida de la energía está disponible en W para las magnitudes AC y AC+DC. Los contadores de energía se ponen en marcha y totalizan los diferentes tipos de energía (los ocho contadores de energía – 4 contadores de energía consumida y 4 contadores de energía generada –... - Página 39 Los estados de los contadores son : On <=> medida en curso Off <=> medida detenida (valores de los contadores a 0) Stop <=> medida finalizada (valores de los contadores conservados) Pantalla del contador horario : 1 : número de horas (h) 2 : número de minutos (n) 3 : número de segundos (s) La duración de la medida se expresa con el siguientes formato: XXXh (para las...
- Página 40 Convenciones : Load designa la energía recibida por la carga o consumida (W+) Load C designa la energía reactiva capacitiva (W+ y var-) Load L designa la energía reactiva inductiva (W+ y var+) Supp designa la energía generada por la carga (W-) Supp C designa la energía reactiva capacitiva (W- y var-) Supp L designa la energía reactiva inductiva (W- y var+)
-
Página 41: Medida De Frecuencia (Hz)
Ejemplo de pantalla “LOAD side” Para acceder a las pantallas relativas a las energías generadas por la carga y por lo tanto recibidas por la fuente ("Supply side"), pulse luego la tecla La secuencia de uso es la siguiente : I - Supp h W --->... -
Página 42: Medida De Frecuencia En Tensión
3.12.1 Medida de frecuencia en tensión Para medir la frecuencia en tensión, proceda como se indica a continuación: Posicione el conmutador en y pulse la tecla . Aparece el símbolo Hz; Seleccione AC pulsando la tecla amarilla hasta la elección deseada. -
Página 43: Medida De La Distorsión Armónica Total (Thd) Yvisualización De Los Rangos De Armónicos
El valor de la medida aparece en la pantalla. 3.13 MEDIDA DE LA DISTORSIÓN ARMÓNICA TOTAL (THD) Y VISUALIZACIÓN DE LOS RANGOS DE ARMÓNICOS El instrumento mide la distorsión armónica total con respecto a la fundamental (THDf), la distorsión armónica total con respecto al verdadero valor eficaz de la señal (THDr) en tensión y en intensidad, y luego la tasa (con respecto a la fundamental), la frecuencia, el valor RMS para cada rango de armónico. -
Página 44: Medida De La Thd En Intensidad
El valor de la medida aparece en la pantalla. 3.13.2 Medida de la THD en intensidad Posicione el conmutador en y mantenga pulsada (>2s) la tecla . Aparecen los símbolos THD y A RMS. Abrace el único conductor correspondiente con la pinza. El valor de la medida aparece en la pantalla. -
Página 45: Registro De Datos/Campañas De Medidas
Al pulsar la tecla se visualiza la frecuencia del rango de armónico correspondiente. 3.14 REGISTRO DE DATOS/CAMPAÑAS DE MEDIDAS El instrumento permite guardar los datos/medidas adquiridas, mediante la función REC. El ritmo de registro por defecto es de 60 segundos. Se puede configurar de 1 segundo a 600 segundos (10 minutos) en el set-up (véase §3.4.3). -
Página 46: Explotación De Datos Con El Software Pat
Tipo de datos Cantidad de Tiempo de registro Tiempo de registro máx. registros máx. máx. con paso de 1 con paso de 600 s (10 V, A, Ω 15,6 minutos 156 horas 3,1 minutos 31 horas 10,4 minutos (paso 52 horas de 2 s) Armónicos 7,8 minutos... -
Página 47: El Pc Ha Reconocido La Pinza (F407 En El Puerto Com41 En El Ejemplo)
El PC ha reconocido la pinza (F407 en el puerto COM41 en el ejemplo):... - Página 48 La pinza se está conectando al PC: seleccione “Conectar" La pinza está conectada al PC, después de haber introducido la contraseña “0000”:...
- Página 49 Conexión del instrumento en curso con el software PAT, mediante Bluetooth. Ejemplo de procedimiento con Windows 7: seleccione el logotipo “Blue- Tooth” y seleccione “Añadir un dispositivo”. Observación: si no se visualiza el logotipo “Blue-Tooth”, haga clic en “Dispositivos e impresoras” en el menú Windows. Seleccione luego “Añadir un dispositivo”.
- Página 50 El PC ha reconocido la pinza (F607 en el ejemplo): cuando se haya detectado la pinza, selecciónela y haga clic en “Siguiente”. Seleccione “Asociar sin el uso de código”. Haga clic en “Siguiente” para aceptar la conexión.
- Página 51 La pinza se está conectando al PC: haga clic en “Cerrar”. Para comprobar la detección, se deben visualizar los dispositivos “Blue-Tooth”. Haga clic con el botón derecho del ratón en el logotipo “Blue-Tooth” y seleccione “Mostrar los dispositivos Blue-Tooth”.
- Página 52 Seleccione a continuación “Propiedades” de la pinza detectada por Blue-Tooth (clic derecho). En la pestaña “Material”, se visualiza el nº del puerto COM asignado a la pinza (aquí COM18 en el ejemplo).
- Página 53 Conexión del instrumento en curso con el software PAT, mediante Bluetooth. Sólo se debe seleccionar "Puerto COM" para comunicarse, seleccione el puerto COM correcto (aquí COM18). Al iniciarse la conexión, un mensaje de Windows advierte de que quiere establecerse una conexión Blue-Tooth: Al hacer clic en el mensaje, aparece una ventana para introducir el código PIN de la pinza.
- Página 54 Haga clic en “Cerrar”. En el software PAT, se establece la conexión. Toda la información relativa a la pinza se visualiza en una ventana. Observación: esta operación sólo debe realizarse para la 1ª conexión. Los parámetros se guardan en el PC para las siguientes conexiones:...
- Página 55 Los datos guardados se pueden explotar luego con el software PAT. Una vez conectada la pinza, visualice los registros memorizados en el instrumento. Seleccione el registro a transferir. Transferencia del registro seleccionado, desde la pinza al software PAT.
- Página 56 Los datos se recuperan en el software PAT. Visualización de los datos en modo Texto, según el formato “fecha – hora – MIN – AVG – MAX”. Nota: Los valores MAX, AVG y MIN se calculan en base a los valores medidos entre 2 registros separados por el valor de la velocidad de registro.
- Página 57 Modo Gráfico aumentado. Los datos se exportan al software Excel.
- Página 58 Explotación de los ficheros guardados por PAT en el PC: PAT crea un directorio “Dataview \ Datafiles \ F407 F607” en el cual se guardan los ficheros en formato Excel..
-
Página 59: Características
4 CARACTERÍSTICAS CONDICIONES DE REFERENCIA Condiciones de Magnitudes de influencia referencia Temperatura: 23 °C ± 2 °C Humedad relativa: 45% a 75% Tensión de alimentación: 6,0 V ± 0,5 V Rango de frecuencia de la señal aplicada: 45 – 65 Hz Señal sinusoidal: pura Factor de pico de la señal alterna aplicada:... -
Página 60: Medida De Tensión Ac
Nota (1) - Por encima de 1000 V, una señal acústica sucesiva indica que la tensión medida es superior a la tensión de seguridad para la cual el instrumento está garantizado. 4.2.2 Medida de tensión AC desde 0,15 V desde 100,0 V 1000 V RMS Rango de medida hasta 99,99 V... -
Página 61: Medida De Intensidad Dc
Nota (1) - Aparece la indicación “OL” por encima de 1400 V (en modo PEAK) - Por encima de 1000 V (DC o RMS), una señal acústica sucesiva indica que la tensión medida es superior a la tensión de seguridad para la cual el instrumento está... -
Página 62: Medida De Intensidad Ac
4.2.5 Medida de intensidad AC desde 0,15 A desde 100,0 A desde 1000 A Rango de medida (2) hasta 999,9 A hasta 2000 A (1) hasta 99,99 A Rango de medida de 0 a 100% del rango de medida especificado Incertidumbres ±... -
Página 63: Medida De True-Inrush
- Características específicas en modo PEAK en intensidad (desde 10 Hz hasta 1 kHz, en AC y AC+DC): • Incertidumbres: añada ± (1,5% L + 0,5 A) a los valores de las tablas anteriores. • Tiempo de captura del PEAK: 1 ms mín. a 1,5 ms máx. 4.2.7 Medida de True-Inrush desde 20 A hasta... -
Página 64: Medida De Continuidad
4.2.10 Medida de continuidad Rango de medida desde 0,0 hasta 999,9 Ω Tensión en circuito abierto ≤ 3,6 V Corriente de medida 550 µA Incertidumbres ± (1% L + 5 ctas) Umbral de disparo del zumbador 40 Ω 4.2.11 Medida de resistencia desde 0,0 Ω... -
Página 65: Medidas De Potencia Activa Ac
Nota (1) - Visualización de O.L por encima de 3000 kW en monofásica (1000 V x 3000 A). Nota (2) - Toda tensión aplicada superior a 1000 V acarrea la emisión de una señal acústica intermitente de alarma de sobrecarga que conlleva un posible peligro. -
Página 66: Medidas De Potencia Activa Ac+Dc
Nota (7) - En trifásica equilibrada, en presencia de señales deformadas (THD y armónicos), las incertidumbres están garantizadas a partir de Φ > 30°. Se añaden errores adicionales en función de la THD: Añada +1% por 10% < THD < 20% Añada +3% por 20% <... -
Página 67: Medidas De Potencia Aparente Ac
hasta 1000 A ± (2% L +10 ctas) hasta 1000 A desde 1000 A hasta ± (2% L + 3 ctas) 2000 A desde 1000 A hasta 2000 A ± (2,5% L + 10 ctas) Incertidumbres ± (2,5% L + 3 ctas) desde 2000 A hasta (3) (7) -
Página 68: Medidas De Potencia Reactiva Ac
Rango de 1 a 100% del rango de medida 0 a 100% del rango de medida medida especificado hasta 1000 A ± (2% L +10 ctas) hasta 1000 A desde 1000 A hasta 2000 A ± (2% L + 3 ctas) ±... -
Página 69: Medidas De Potencia Reactiva Ac+Dc
Cuadrante 2 : Potencia reactiva Q signo + Cuadrante 3 : Potencia reactiva Q signo - Cuadrante 4 : Potencia reactiva Q signo – Nota (8) - Stabilización de la medida ~ 8 sec. 4.2.18 Medidas de potencia reactiva AC+DC desde desde desde 1000... -
Página 70: Cálculo Del Factor De Potencia (Pf)
4.2.19 Cálculo del factor de potencia (PF) Rango de medida (1) desde 0,00 hasta + 1,00 Rango de medida 0 a 50% del rango 50 a 100% del especificado (desde 1 A de medida rango de medida Incertidumbres (7) ± (3% L + 3 ctas) ±... -
Página 71: Medidas De Frecuencia
4.2.21 Medidas de frecuencia 4.2.21.1 C arac terís tic as en tens ión desde 5,0 Hz desde 1000 Hz desde 10,00 kHz Rango de medida (1) hasta 999,9 Hz hasta 9999 Hz hasta 19,99 kHz Rango de medida 1 a 100% del 0 a 100% del rango de medida especificado rango de medida... -
Página 72: Características En Medida De Armónicos
±(5% L + 2 cts) en tensión Incertidumbres ±(5% L + 5 cts) en corriente Resolución 0,1% Nota : Aparece "----" si la señal de entrada es demasiado débil (U < 8 V o I < 9 A) o si la frecuencia es inferior a 5 Hz. - Características específicas en modo MAX-MIN (desde 10 Hz hasta 1kHz): •... -
Página 73: Características Constructivas
CARACTERÍSTICAS CONSTRUCTIVAS Carcasa: Estructura rígida en policarbonato sobremoldeado en elastómero Mordazas: En policarbonato Abertura: 60 mm Diámetro de la capacidad para abrazar: 60 mm Pantalla: Pantalla LCD Retroiluminación azul Dimensiones: 41 x 48 mm Dimensiones: Al 296 x An 111 x P 41 mm Peso: 640 g (con pilas) SUMINISTRO ELÉCTRICO... -
Página 74: Variaciones En El Rango De Utilización
1000 V CAT IV. Cumple con la norma EN 61326-1 Compatibilidad electromagnética: Clasificación entorno residencial Resistencia Caída libre: 2 m (según la norma IEC 68-2-32) mecánica: Grado de Carcasa: IP54 (según la norma IEC 60529) protección de la Mordazas: IP40 envolvente: VARIACIONES EN EL RANGO DE UTILIZACIÓN Influencia... - Página 75 Aplicación de una 0-1000 V DC o < 1 ct 1 ct tensión a la pinza 1,4 a 3,5 limitado A (AC) Factor de pico a 3000 A pico 3% L + 1 ct V (AC) 1400 V pico 0,5%L 1%L + 1 pt 0,7 et I ≥...
-
Página 76: Mantenimiento
Le aconsejamos una verificación anual de este instrumento. Para las verificaciones y calibraciones, contacte con nuestros laboratorios de metrología acreditados (solicítenos información y datos), con la filial Chauvin Arnoux o con el agente de su país. REPARACIÓN Para las reparaciones ya sean en garantía y fuera de garantía, devuelva el... -
Página 77: Garantía
• 7 ESTADO DE ENTREGA La pinza multimétrica F607 se suministra en su caja de embalaje con: 2 cables banana-banana rojo y negro • 2 puntas de prueba roja y negra •... - Página 78 Tel: 01 61 61 961-0 - Fax: 01 61 61 961-61 Tel: (01) 89 04 25 - Fax: (01) 89 04 24 SCANDINAVIA - CA Mätsystem AB USA - Chauvin Arnoux Inc - d.b.a AEMC Instruments 200 Foxborough Blvd. - Foxborough - MA 02035 Sjöflygvägen 35 - SE 18304 TÄBY...
