Identificación de las
piezas
Interior de la
empuñadura
Vista frontal
Vista lateral

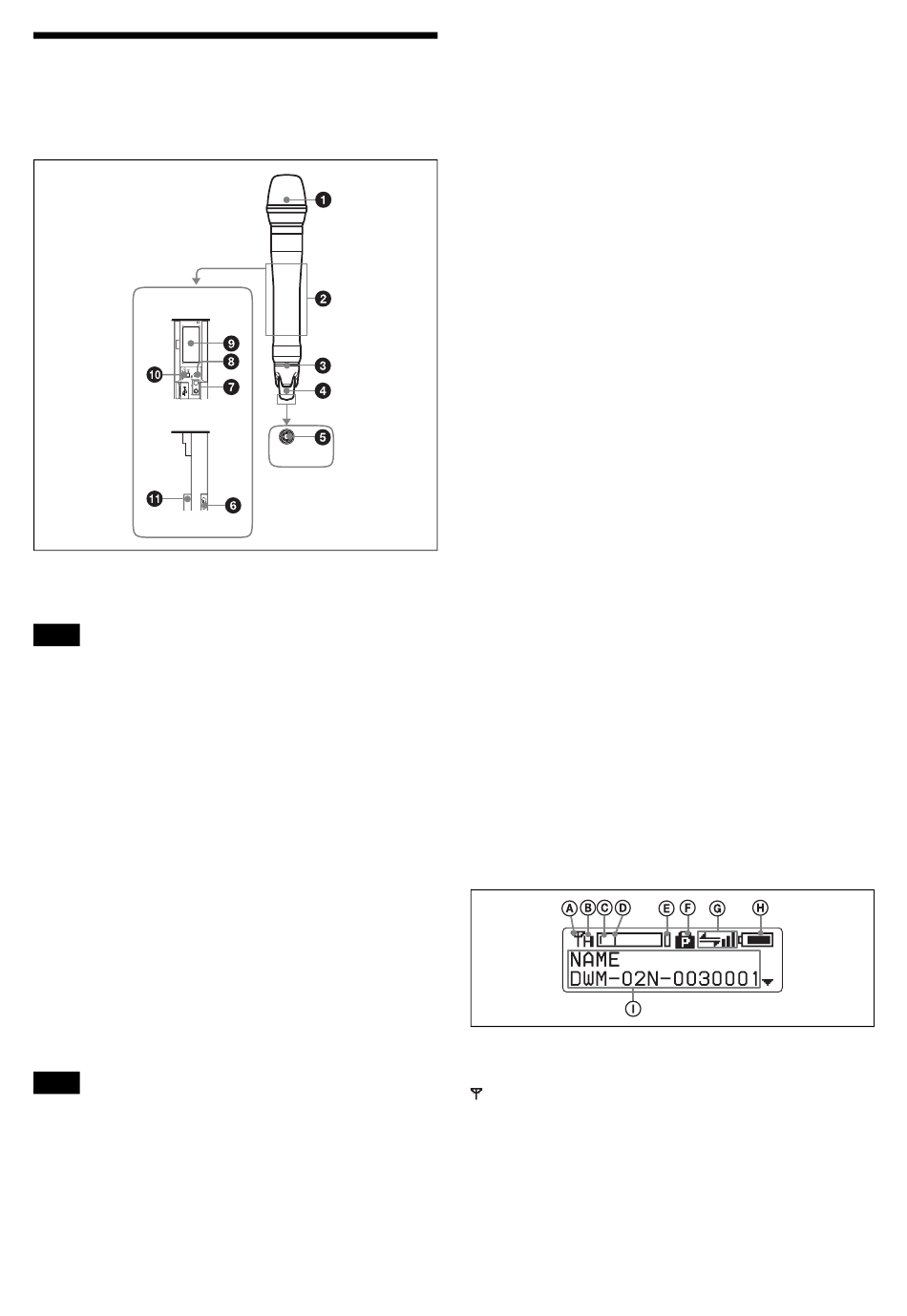

a Unidad de cápsula de micrófono (no suministrada)
Monte la unidad de cápsula de micrófono firmemente.
Nota
Asegúrese de que el micrófono inalámbrico esté apagado
antes de montar o extraer la unidad de cápsula de
micrófono.
Montar o extraer la unidad mientras el micrófono
inalámbrico esté encendido puede ocasionar un
funcionamiento defectuoso.
Para obtener información detallada sobre el montaje,
consulte el manual de instrucciones suministrado con la
unidad de cápsula de micrófono.
b Empuñadura
Contiene botones de funcionamiento, sección de pantalla y
el soporte de las pilas.
Abra la empuñadura para realizar ajustes o para instalar las
pilas.
Para obtener información detallada sobre cómo abrir la
empuñadura, consulte "Instalación de las pilas" en la
página 5.
Nota
Cuando se abre la empuñadura, la parte metálica obstruye
la antena para transmisiones RF y el sistema de control
remoto inalámbrico. Para transmitir la señal o para utilizar
la función de control remoto inalámbrico con este
micrófono, asegúrese de cerrar la empuñadura.
Parte inferior de la
cubierta de la antena
c Anillo de identificación
El anillo puede sustituirse por los otros anillos
suministrados.
Esto resulta útil cuando se utilizan varios micrófonos en el
sistema.
Para obtener información detallada sobre cómo sustituir
el anillo de identificación, consulte "Sustitución del anillo
de identificación" en la página 6.
d Cubierta de la antena
Contiene la antena para transmisiones RF y para la función
de control remoto inalámbrico.
e Indicador POWER
Se ilumina en verde cuando se enciende el micrófono.
Cuando se agota la batería, el indicador comienza a
parpadear.
f Conector USB (Micro USB)
Utilice este conector para conectar un teclado USB
opcional con el fin de realizar funciones del menú que
requieran operaciones con teclas.
Cuando conecte el receptor inalámbrico digital a este
conector con el cable USB (no suministrado) y el cable
adaptador USB (suministrado), podrá intercambiar la
clave de cifrado para la función de transmisión cifrada.
g Botón + o –
Selección de funciones o valores que aparecen en la
pantalla.
Cuando se pulsa el botón – mientras se enciende el
micrófono, se activa la operación de sincronización para la
función de control remoto inalámbrico.
h Botón SET
Ajusta la configuración de las funciones visualizadas e
introduce el valor.
Mantenga pulsado el botón SET mientras conecta la
alimentación para encender el micrófono sin que envíe
señal alguna.
i Sección pantalla
DWM-02N-0030001
A Indicador de transmisión RF
Indica el estado de transmisión actual.
: transmitiendo
—:transmisión detenida
B Indicador de la potencia de transmisión RF
(frecuencia de radio)
Indica el ajuste de potencia de transmisión actual. Puede
cambiar el ajuste con la función de ajuste de la potencia de
transmisión RF.
