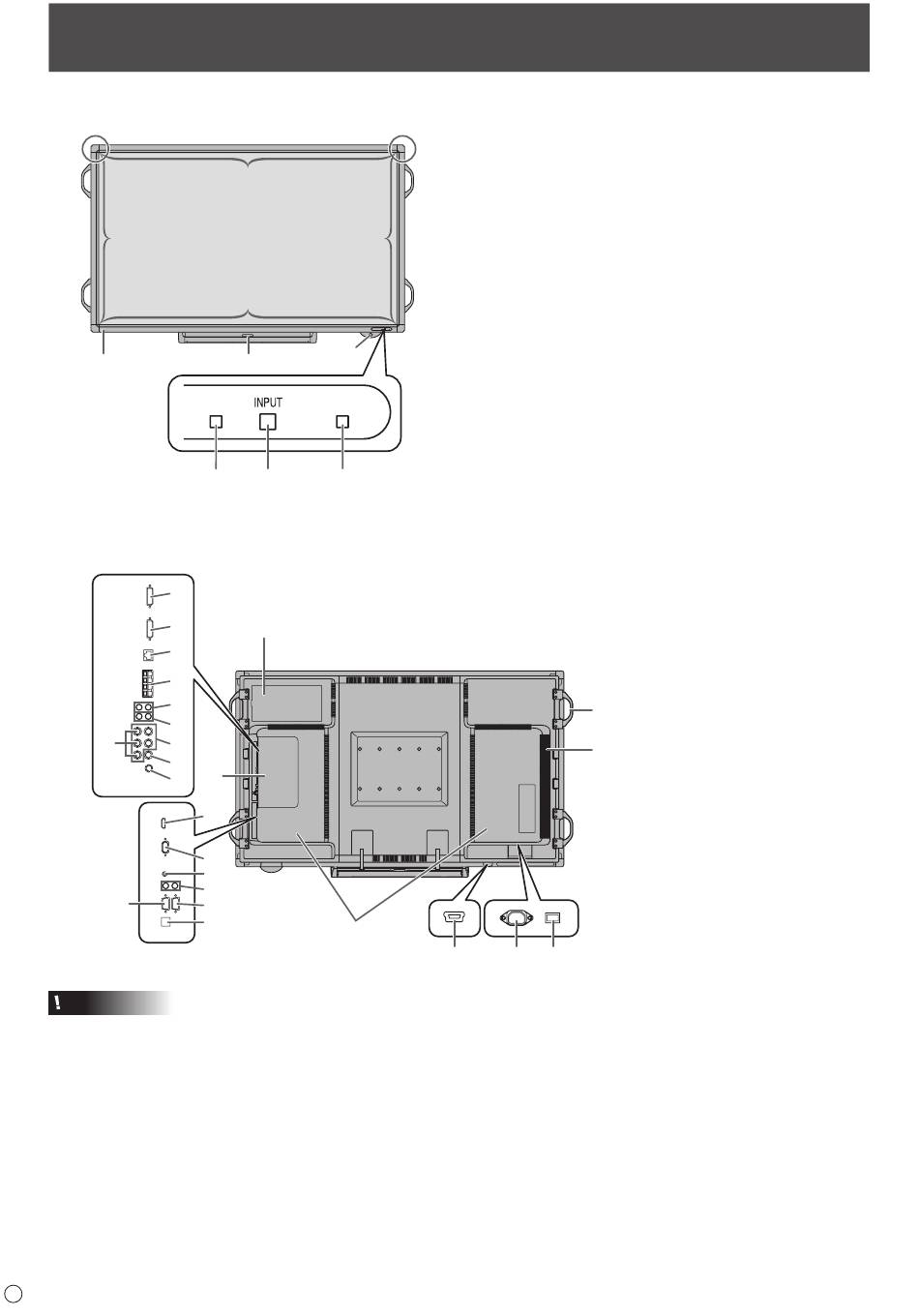

nVista frontal
1
2
5
nVista posterior
Cuando está instalada
la placa PN-ZB01 (opcional)
16
17
18
19
20
21
23
22
24
25
11
Precaución
• Consulte a su distribuidor de SHARP para la conexión/
desconexión de componentes opcionales.
• No abra la tapa del terminal de expansión usted mismo.
Dentro de la tapa hay componentes de alta tensión que
pueden provocar una descarga eléctrica.
10
S
Nombres de componentes
2
2
2
3
4
6
7
8
1
5
6
7
8
9
10
12
2
1
1. Sensor ultrasónico de lápiz táctil
2. Transmisor/receptor de infrarrojos
3. Botón de encendido (Véase la página 16.)
4. Bandeja
5. LED indicador de panel sensible al tacto
6. Sensor de control remoto (Véase la página 15.)
7. Interruptor de entrada (Véase la página 21.)
8. LED indicador de conexión (Véase la página 16.)
13
14
15
Cuando está instalada la placa PN-ZB01 (opcional)
16. Terminal de entrada PC/AV DVI-D (Véase la página 13.)
17. Terminal de salida PC/AV DVI-D (Véase la página 13.)
18. Terminal de LAN (Véase la página 13.)
19. Terminales de altavoces externos (Véase la página 13.)
20. Terminales de entrada Audio 1 (Véase la página 13.)
21. Terminales de entrada Audio 2 (Véase la página 13.)
22. Terminales de entrada PC RGB (Véase la página 13.)
23. Terminales de entrada AV component (Véase la página 13.)
24. Terminal de entr ada AV video (Véase la página 13.)
25. Terminal de entrada AV S-video (Véase la página 13.)
1. Sección de conexión opcional
Esta sección se utiliza para conectar
hardware opcional para la ampliación
de funciones. El hecho de ofrecer esta
ubicación de conexión no es garantía de
que se vayan a comercializar accesorios
de hardware compatibles en el futuro.
2. Altavoces
3. Asas (Véase la página 14.)
4. Respiraderos
5. Tapa del terminal de expansión
Podrá disponerse de terminales de
3
entrada/salida adicionales instalando
la placa de expansión de interfaz PN-
ZB01 (opcional).
4
6. Terminal de entrada PC/AV HDMI
(Véase la página 12.)
7. Terminal de entrada PC D-sub (Véase
la página 12.)
8. Terminal de entrada de audio (Véase
la página 12.)
9. Terminales de salida de audio (Véase
la página 12.)
10. Terminal de salida RS-232C (Véase la
página 12.)
11. Terminal de entrada RS-232C (Véase
la página 12.)
12. Terminal opcional
Este terminal se proporciona para
posible ampliación de funciones en el
futuro (opcional). El hecho de ofrecer
este terminal no es garantía de que
se vaya a proporcionar funcionalidad
ampliada en el futuro.
13. Puerto USB
14. Terminal de entrada de corriente
(Véase la página 14.)
15. Interruptor primario (Véase la página 16.)
