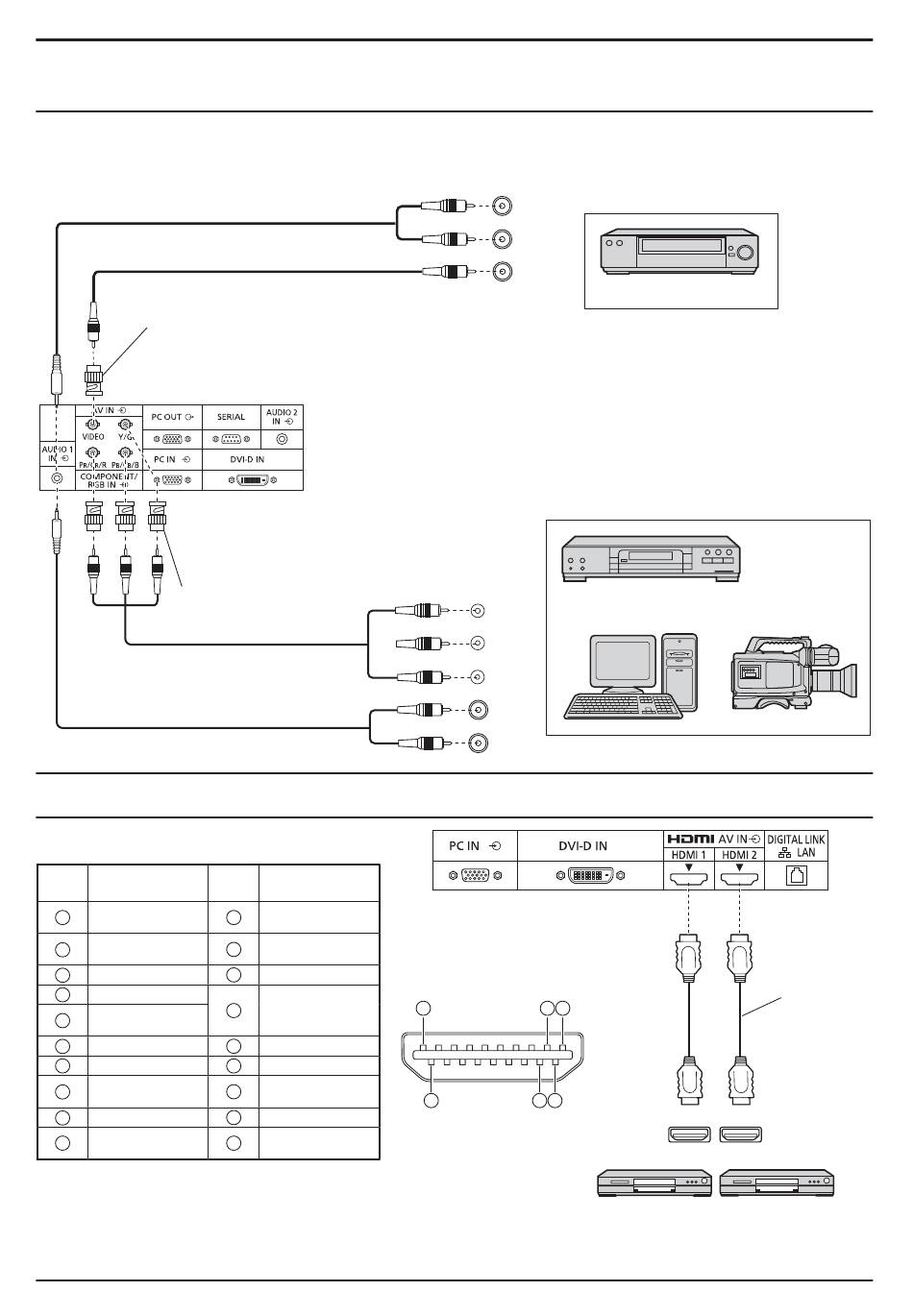

Conexión VIDEO y COMPONENT/RGB IN
Nota:
El equipo, cables y clavijas adaptadoras adicionales
mostrados no se suministran con este aparato.
Miniclavija estéreo (M3)
Enchufe adaptador
patilla-BNC
AUDIO 1 IN:
Compartida con VIDEO y
COMPONENT/RGB IN
Enchufe adaptador
patilla-BNC
Conexión HDMI
[Asignación de los contactos y nombre de las señales]
Número de
Nombre de
contacto
señal
Datos2+ de
1
T.M.D.S.
Datos2 de T.M.D.S.
2
con blindaje
3
Datos2- de T.M.D.S.
4
Datos1+ de T.M.D.S.
Datos1 de T.M.D.S.
5
con blindaje
6
Datos1- de T.M.D.S.
7
Datos0+ de T.M.D.S.
Datos0 de T.M.D.S.
8
con blindaje
9
Datos0- de T.M.D.S.
10
Reloj+ de T.M.D.S.
Nota:
El equipo adicional y el cable HDMI que se muestran no están incluidos en este juego.
Número de
Nombre de
contacto
señal
Blindaje del reloj
11
de T.M.D.S.
Reloj- de
12
T.M.D.S.
13
CEC
Reservado
14
(N.C. en el dispositivo)
15
SCL
16
SDA
17
DDC/CEC tierra
18
Alimentación +5V
Detección de
19
clavija activa
L
AUDIO
R
OUT
VIDEO
OUT
Notas:
• Cambie el ajuste "Selección de entrada de señal componente/
RGB" en el menú "Con¿ guración" a "Componente" (cuando se
haga la conexión de señal COMPONENT) o "RGB" (cuando se
haga la conexión de señal RGB). (vea la página 54)
• Las señales de entrada a los terminales COMPONENT/RGB IN
corresponden a Sincro EN G o Sincro EN Y.
Y
P
B
Y , P
, P
,
B
R
OUT
P
R
L
AUDIO
R
OUT
19
3 1
18
4 2
Conexiones
Videograbadora
Reproductor de DVD
Ordenador
Cámara RGB
HDMI
HDMI
AV OUT
AV OUT
Reproductor de DVD
Cable HDMI
