LG MULTI V PLUS ARUV Serie Manual De Instalación página 47

Unidades exteriores
Unidades exteriores

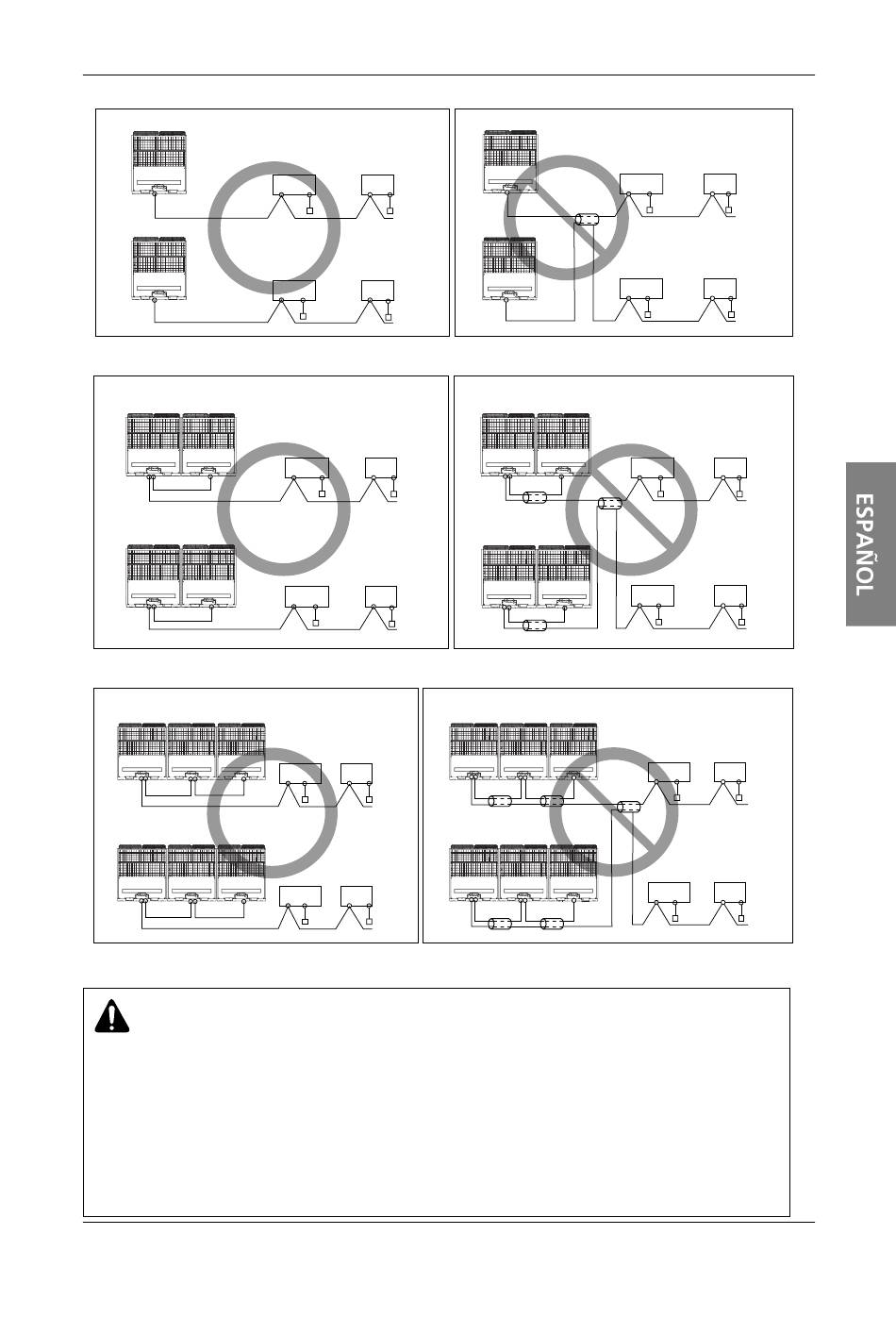

Cable blindado de doble capa
Unidades exteriores
Principal Secundaria
Unidades exteriores
Principal Secundaria
Cable blindado de doble capa
Unidades exteriores
Principal Secundaria1 Secundaria2
Unidades exteriores
Principal Secundaria1 Secundaria2
Cable blindado de doble capa
ADVERTENCIA
• Utilice cables blindados de doble capas para las lineas de transmision. No los utilice nunca junto
con cables de tension.
• No utilice nunca cables multi-capas
• Debido a que esta unidad esta equipada con un conversor, instalar un condensador de adelanto
de fase no solo deteriorara el efecto de mejora del factor de potencia, sino que tambien causara
un calentamiento anormal del condensador. Por lo tanto, no aisle nunca un condensador de ade-
lanto de fase.
• Mantenga la desproporcion de potencia dentro del 2% del regimen de la alimentacion. Una gran
desproporcion acortara la vida del condensador de aplanamiento.
Unidad Unidad
interior interior
Mando a Mando a
distancia distancia
Unidad Unidad
interior interior
Mando a Mando a
distancia distancia
Unidad Unidad
interior interior
Mando a Mando a
distancia distancia
Unidad Unidad
interior interior
Mando a Mando a
distancia distancia
Unidad Unidad
interior interior
Mando a Mando a
distancia distancia
Unidad Unidad
interior interior
Mando a Mando a
distancia distancia
Unidades exteriores
Unidad
interior
Unidades exteriores
Unidad
interior
Cable multi-capas
Unidades exteriores
Principal Secundaria
Unidades exteriores
Principal Secundaria
Cable multi-capas
Unidades exteriores
Principal Secundaria1 Secundaria2
Unidades exteriores
Principal Secundaria1 Secundaria2
Cable multi-capas
Manual de instalación 47
Cableado electrico
Unidad
interior
Mando a Mando a
distancia distancia
Unidad
interior
Mando a Mando a
distancia distancia
Unidad Unidad
interior interior
Mando a Mando a
distancia distancia
Unidad Unidad
interior interior
Mando a Mando a
distancia distancia
Unidad Unidad
interior interior
Mando a Mando a
distancia distancia
Unidad Unidad
interior interior
Mando a Mando a
distancia distancia
