MANUAL DE INSTALACIÓN
AIRE
ACONDICIONADO
Por favor, lea completamente este manual antes de instalar el producto.
El trabajo de instalación debe realizarse conforme a los estándares de cableado
nacionales por el personal autorizado.
Una vez haya leído el manual atentamente, guárdelo para futuras referencias.
Copyright © 2014 - 2018 LG Electronics Inc. Todos los derechos reservados.
http://www.lghvac.com
www.lg.com
Publicidad
Tabla de contenido

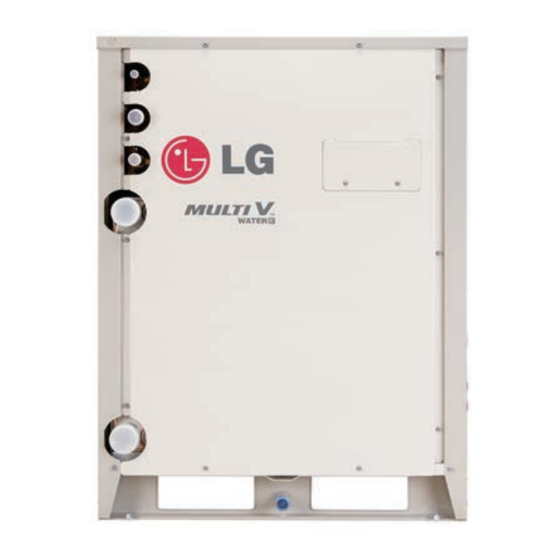

Manuales relacionados para LG MULTI V WATER IV
Resumen de contenidos para LG MULTI V WATER IV
- Página 1 El trabajo de instalación debe realizarse conforme a los estándares de cableado nacionales por el personal autorizado. Una vez haya leído el manual atentamente, guárdelo para futuras referencias. http://www.lghvac.com www.lg.com Copyright © 2014 - 2018 LG Electronics Inc. Todos los derechos reservados.
-
Página 2: Consejos Para Ahorrar Energía
Instalacion CONSEJOS PARA AHORRAR ENERGÍA • Contrate a un electricista con licencia para realizar todo el trabajo electrico conforme al "Es- tandar de ingenieria en instalaciones electricas” y las "Normativas de cableado interior" y las Estos consejos le ayudarán a reducir el consumo de energía cuando instrucciones proporcionadas en este manual;... -
Página 3: Tabla De Contenido
PRECAUCIÓN ÍNDICE Instalacion CONSEJOS PARA AHORRAR ENERGÍA • Compruebe siempre si existen fugas de gas (refrigerante) tras la instalacion o reparacion del producto. PRECAUCIONES DE SEGURIDAD - Los niveles bajos de refrigerante pueden causar averias en el producto. • No instale el producto donde el ruido o el aire caliente de la unidad exterior pudieran ocasio- PROCESO DE INSTALACIÓ... -
Página 4: Proceso De Instalació
PROCESO DE INSTALACIÓ ALTERNATIVE REFRIGERANT R410A El refrigerante R410A tiene la propiedad de operar a presiones mas elevadas Indique claramente quien sera responsable del cambio de ajustes Determinacion del trabajo divisor en comparacion con R22. Aclare la relacion entre las conexiones de la unidad exterior, interior, el mando a distancia y las diversas opciones. -
Página 5: Espacio De Instalación
Para la instalación y revisión se requiere el espacio mínimo indicado a continuación. se podría producir una rotura. La temperatura estándar de suministro de agua Si el espacio disponible no es el indicado en este diagrama, consulte a LG. es de 30°C(86°F) para la refrigeración y de 20°C(68°F) para la calefacción. -
Página 6: Método De Elevación
Tipo cerrado Efecto INSTALACIÓN Elementos Agua en circulación Agua suplementaria Corrosión Incrustaciones Artículo básico - Haga la instalación donde tenga la resistencia suficiente para el peso y el 7.0~8.0 7.0~8.0 pH(25C) ruido/vibración de la unidad exterior. Por debajo de 30 Por debajo de 30 Conductividad[25C](mS/m) Cloruro(mg CI - /l) - Página 7 Ⓐ La esquina debe quedar firmemente fijada De lo contrario, el so- Eliminacion de rebabas porte de instalación podría doblarse. - Elimine completamente todas las rebabas de la seccion cortada del conducto/tubo. Ⓑ Obtener y utilizar M10 perno de anclaje. - Coloque el extremo del tubo/conducto de cobre hacia abajo mientras Ⓒ...
- Página 8 Materiales de fontanería y los métodos de almace- Apertura de la valvula de cierre namiento Retire el tapon y gire la valvula hacia la derecha mediante la llave hexagonal. El conducto debe disponer del espesor especificado y debería utilizarse con baja cantidad de impurezas.
-
Página 9: Instalación De Tuberías De Refrigeran
① Junta de tuberias (piezas auxiliares): Realice la soldadura de forma PRECAUCIÓN segura con un soplo de nitrogeno en el puerto de la valvula de servi- cio. (Liberar presion: 0.02 MPa(2.9psi) o menos) 1. Utilice siempre el nitrógeno. (No utilice oxígeno, dióxido de carbono ni ②... -
Página 10: Instalación De La Tubería De Agua
- Cuando la tubería de agua pase por interiores, asegúrese de realizar el aisla- Cabezal miento térmico en el tubo, de modo que no se formen gotas de agua en el Ramal Y lado exterior de la tubería de agua. 4 ramales 7 ramales 10 ramales... -
Página 11: Unidad De Protección De Disposi- Tivos
UNIDAD DE PROTECCIÓN DE DISPO- Cubierta SITIVOS Microinterruptor Tornillo de ajuste Placa de vibración Filtro en tubo de agua Fuelles Para proteger el producto de tipo de refrigeración de agua, debe instalar un fil- Ranura de 1 pulgada tro de malla 50 o más en la tubería de suministro de agua de calefacción. o de 3/4 de pulgada De lo contrario, podría dañarse el intercambiador de calor debido a la situación siguiente. - Página 12 CONEXIONES DE TUBOS ENTRE UNIDAD IN- Método de cabezal Esclava 2 Capacidad de ODU TERIOR Y EXTERIOR Ⓐ : unidad exterior Esclava 1 Maestra ≥ Esclava 1 ≥Esclava 2 Maestra 10 m o Ⓑ : Cabezal menos Sistema de tubos de refrigerante Ⓒ...
- Página 13 (Tabla 2) Diámetro del tubo de refrigerante desde la unidad exterior a la primera derivación. (A) Conexión de unidad exterior Diámetro de tubo aumentado ADVERTENCIA Capacidad total de la Cuando la longitud del tubo es de unidad exterior ascen- Diámetro de tubo estándar 90 m o más desde la ODU a la dente •...
- Página 14 - Aplicar la trampa de aceite como se muestra a continuación cuando la Los tubos entre unidades exte- longitud de tubería entre unidades de exterior supere los 2m(6.6ft). riores son 2m(6,6 pies) o más De lo contrario, la unidad no funcionará correctamente Trampa de aceite largos 0, 2 m (0, 6 6 pi e s) o más...
- Página 15 ADVERTENCIA • Reglamento para las fugas de refrigerante : la cantidad fugada de refrigerante debe satisfacer la ecuación sigu- iente para seguridad. La cantidad total de refrigerante en el sistema 0.44(kg/m (0.028(lbs/pies El volumen de la sala en la que se instale la unidad interior con la menor capacidad Si la ecuación anterior no es satisfactoria, siga los siguientes pasos.
- Página 16 Método de distribución Distribución vertical - Asegúrese de que los tubos derivados se coloquen verticalmente. Distribución horizontal Esclava Esclava Maestra Maestra 2ª 1ª Esclava Maestra 2ª 1ª 3ª Main pipe Esclava Distribution Maestra Main pipe Distribution Esclava 3rd main pipe distribution Maestra Otros Esclava...
- Página 17 Fijacion del conducto de bifurcacion - Encabezado debe estar aislado con el aislante en cada kit. Bifurcacion en Y Ⓐ Para ramificar la canalizacion o la Aislar el encabezado usingthe insulationmaterial unido a KITAS pipe thebranch unidad interior se muestran en la figura. Ⓑ...
-
Página 18: Prueba De Fugas
NOTA Cabezal Unidad: mm(pulgadas) Si la temperatura ambiente difiere entre el tiempo cuando se aplica la pre- sión y cuando se comprueba la caída de presión. Aplique el siguiente fac- Modelos Tubería de gas Tubería de líquido tor de corrección 360(14-5/32) 360(14-5/32) Existe un cambio de presión de aproximadamente 0.01Mpa(1.5psi) por... - Página 19 Aislamiento termico de los conductos de re- NOTA frigerante Siempre añada una cantidad adecuada de refrigerante.(Para la carga adicional del refrigerante ) Asegurese de aplicar trabajo de aislamiento a los conductos de refriger- Añadir refrigerante en exceso o en defecto podría provocar problemas. ante cubriendo el conducto de liquido y el de gas por separado con Para utilizar el modo de vacío (Si el modo de vacío está...
-
Página 20: Cableado Eléctrico
Entradas Unidad exterior Pared interna (oculta) Pared exterior Pared exterior (oculta) Unidad Unidad interior interior Mando a Mando a distancia distancia Unidad exterior Suelo (ignifugo) Eje del conducto Porcion entrante en el limite Unidad Unidad de techo de fuego y pared limite interior interior Mando a... - Página 21 PRECAUCIÓN Filtro de ruido • Utilice cables blindados de doble capas para las lineas de comunicación. No los utilice nunca junto con cables de tension. • La capa de blindaje conductor del cable debe ser puesta a tierra en la pieza PCB principal metálica de ambas unidades.
- Página 22 Cableado del suministro principal de potencia y ADVERTENCIA capacidad del equipo • Se requieren líneas de tierra en la unidad interior para evitar un accidente de descarga eléctrica durante una fuga de corriente, un problema de co- - Utilice un suministro de potencia distinto para la unidad exterior y la municación a causa del efecto del ruido y una fuga de corriente del motor unidad interior (sin conexión al conducto).
- Página 23 NOTA Cuando el suministro eléctrico está conectado individualmente a cada unidad exterior. - El diagrama de cableado de campo debe usarse únicamente Alimentación eléctrica como guía. El cableado deberá ajustarse a los códigos y normal Trifásica 3 hilos 60Hz 208/230V aplicables en su respectivo país.
- Página 24 3 Unidades exterior - 3Ø, 460V Entre la unidad interior y exterior Cuando está conectado el suministro eléctrico en serie entre unidades. Maestro Alimentación SODU. B SODU. A IDU. B IDU. A CEN. B CEN. A DRY1 DRY2 Unidad exterior eléctrica Trifásica 3 hilos 60Hz 460V...
-
Página 25: Ajuste Del Interruptor Dip
- Después de completar el direccionamiento, la dirección de cada unidad inte- Conexión de suministro eléctrico Conexión de comunicación rior se indica en la ventana de visualización del control remoto cableado. principal (CH01, CH02, CH03, ……, CH06: Indicado como número de unidades de inte- rior conectadas) Bloque principal de suministro eléctrico... - Página 26 Ajuste del número del grupo Selector de frío y calor Ajuste del número del grupo para las unidades de interior Selección del modo - Confirme que el encendido de todo el sistema (unidad de interior, Encienda el interruptor DIP Nº5 del PCB de la unidad maestra unidad ext.) está...
- Página 27 Ajuste del modo geotérmico Válvula sol. Con salida de 220 V Si desea utilizar el producto con agua de una fuente de calor de baja Es la función para seleccionar la salida de 220V cuando se desea con- temperatura, como el calor del suelo, esta función le permite utilizar el trolar la válvula solenoide.
- Página 28 Configuración de la dirección unidad exterior Utilizar calefactor de sumidero Es la función que debe seleccionar si desea conectar y usar un calenta- Cómo establecer el modo de dor de sumidero. Encienda el interruptor DIP Nº5 del PCB de la unidad maestra Cómo establecer el modo de Use el botón ‘▶‘...
-
Página 29: Prueba De Funcionamiento
PRUEBA DE FUNCIONAMIENTO ADVERTENCIA • Antes de realizar la prueba de funcionamiento, revisar siempre Precaución antes de la prueba de funcionamiento si el caudal del suministro de agua es uniforme. (Si no fluye la cantidad suficiente de agua, el producto podría quemarse.) •... - Página 30 1) Comprobar si el puerto de servicio está provisto del conducto de Gestión de la densidad del líquido no congelable agua para limpiar la solución química. La solución química ade- Cuando se utilice salmuera (anticongelante) en el suministro de cuada para la limpieza de incrustaciones debería estar compuesta agua caliente, deberá...
-
Página 31: Función Autodiagnóstico
Función autodiagnóstico Indicador de error - Esta función indica los tipos de fallo en el autodiagnóstico y la ocurrencia de un fallo por el estado del aire. - La marca de error aparece en la pantalla de las unidades de interior y del controlador remoto cableado y en el LED de 7 segmentos de la placa de control de la unidad de exterior como se muestra en la tabla. - Página 32 Pantalla Título Causa del error Caída excesiva de baja presión de unidad exterior Compresor apagado por exceso de caída de presión de la unidad ex- maestra terior maestra Relación de baja compresión limitada de la unidad La unidad exterior maestra ha permanecido por debajo del límite de exterior maestra compresión baja durante 3 minutos Error de comunicación de la unidad exterior maestra entre...
-
Página 33: Precaución Para Fugas De Refri- Gerante
Pantalla Título Causa del error Error de comunicación entre la unidad exterior Fallo en la recepción de la señal de la unidad esclava en el PCB prin- maestra y otra unidad exterior cipal de la unidad exterior maestra Error de sensor de temperatura de tubo de líquido El sensor de temperatura del tubo de líquido de la unidad exterior de unidad exterior maestra está... -
Página 34: Método De Aplicación De La Torre
En caso de que la concentración supere el límite Cuando la concentración supere el límite, cambie el plan original o adopte una de estas soluciones: Torre de refrigeración - Solución 1 de tipo cerrado Proporcionar abertura para la ventilación. Proporcionar 0,15% o más abertura por encima y por debajo de la puerta, o facilitar una apertura sin puerta.
