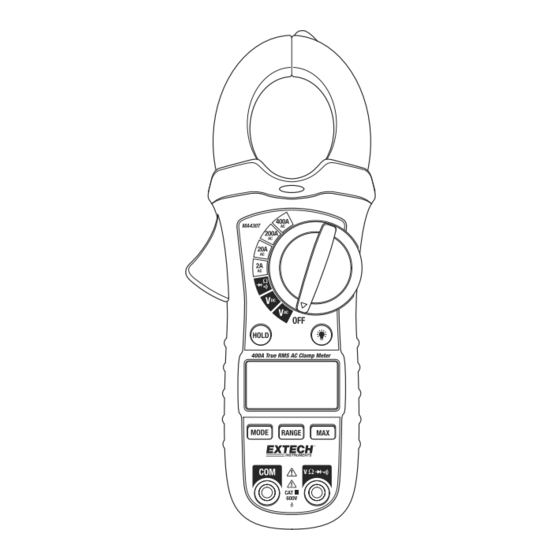

- Página 1 Manual de usuario Pinza Amperimétrica para 400 amperios CA y RMS real + VSC Modelo MA430T Traducciones del Manual del Usuario disponibles en www.extech.com...
-
Página 2: Introducción
Por favor Visite nuestra página en Internet (www.extech.com) para descargar la versión más reciente de esta Guía del Usuario, actualizaciones de producto y Soporte al Cliente. Seguridad Señales internacionales de seguridad Esta señal adyacente a otra señal o terminal, indica que el usuario debe referirse al manual para mayor información. Esta señal, adyacente a una terminal, indica que, bajo uso normal, pueden existir voltajes peligrosos Doble aislante Esta señal de ADVERTENCIA indica que existe una condición potencialmente ADVERTENCIA peligrosa, que si no se evita, podría resultar en la muerte o lesiones graves. Esta señal de PRECAUCIÓN indica que existe una condición potencialmente PRECAUCIÓN peligrosa, que si no se evita, podría resultar en daños al producto. POR CATEGORÍAS DE SOBREVOLTAJE DE INSTALACIÓN IEC 1010 CATEGORÍA I DE SOBRE VOLTAJE Equipo de CATEGORÍA I DE SOBRE VOLTAJE es equipo para conectar a circuitos en los que se han tomado medidas para limitar los sobre voltajes transitorios a niveles bajos. Nota – Los ejemplos incluyen circuitos eléctricos protegidos. CATEGORÍA II DE SOBRE VOLTAJE El equipo de CATEGORÍA II DE SOBRE VOLTAJE es equipo que consume energía suministrada desde una instalación fija. Nota – Los ejemplos incluyen equipos eléctricos del hogar, oficina y laboratorio. CATEGORÍA III DE SOBRE VOLTAJE El equipo de CATEGORÍA III DE SOBRE VOLTAJE es el equipo en instalaciones fijas. Nota – Los ejemplos incluyen interruptores en instalaciones fijas y algunos equipos de uso industrial con conexiones permanentes a instalaciones fijas. CATEGORÍA IV DE SOBRE VOLTAJE El equipo de CATEGORÍA IV DE SOBRE VOLTAJE es para uso en el origen de la instalación. Nota – Los ejemplos incluyen medidores de electricidad y el equipo primario de protección de sobre voltaje MA430T-es-ES_v1.3 10/16... - Página 3 Fije el selector de función en la posición apropiada antes de tomar alguna medida. Cuando mida voltios no cambie al modo de corriente o resistencia No mida corriente en un circuito cuyo voltaje exceda 600V. Cuando cambie de escala desconecte siempre los cables de prueba del circuito a prueba. PRECAUCIONES El uso inapropiado de este medidor puede causar daños, choque, lesiones o la muerte. Lea y comprenda este manual del usuario antes de operar este medidor. Siempre retire los cables de prueba antes de reemplazar al batería o los fusibles. Inspeccione la condición de los cables de prueba y el medidor mismo por daños antes de su operación. Repare o reemplace cualquier daño antes de usar. Tenga gran cuidado al tomar medidas si los voltajes son mayores a 25 VCA rms o 35 VCD. Estos voltajes son considerados un peligro de choque. Siempre descargue los capacitores y corte la tensión del dispositivo bajo prueba antes de realizar pruebas de diodo, resistencia o continuidad. Las pruebas de voltaje en contactos eléctricos de pared pueden ser difíciles y erróneos dada la incertidumbre de la conexión con los contactos eléctricos. Deberá usar otros medios para asegurar que las terminales no están "calientes". Si el equipo es usado en una manera no especificada por el fabricante, se puede afectar la protección suministrada por el equipo. Función Entrada máxima Amperios CA, 400A Voltios CA/CD 600V CD/CA Resistencia, prueba de diodo, continuidad 250V CD/CA MA430T-es-ES_v1.3 10/16...
-
Página 4: Descripción Del Medidor
10. Botón de retroiluminación 11. Botón de escala 12. Botón MAX 13. Enchufe V Ω Hz 14. Tapa de la batería (Atrás) Descripción de iconos en pantalla HOLD Retención de datos AUTO Escala automática MÁX Retención de máximos CD Corriente directa CA Corriente alterna Batería débil V Voltios (Voltaje) Ohmios (Resistencia) A Amperios (corriente) m, M, k Prefijos de unidad de medida ))) Prueba de continuidad Prueba de diodo MA430T-es-ES_v1.3 10/16... -
Página 5: Operación
Operación NOTAS: Antes de usar este medidor, lea y comprenda todos los avisos de advertencia y precaución de este manual de operación. SIEMPRE gire el conmutador de función a la posición de apagado (OFF) cuando el medidor no esté en uso. Detector de voltaje sin contacto ADVERTENCIA: Riesgo de electrocución. Antes de usar, pruebe siempre el detector de voltaje en un circuito vivo para verificar el funcionamiento correcto. Gire el selector de función a cualquier posición. Coloque la punta del detector en el conductor que desea probar. Si hay voltaje CA, se encenderá la luz roja del detector VSC y permanecerá estable. NOTA: A menudo los conductores de los cordones eléctricos están torcidos. Para obtener mejores resultados, mueva la punta a lo largo del cordón para asegurar que coloca la punta muy próxima al conductor vivo. NOTA: El detector está diseñado con alta sensibilidad. Algunas fuentes de electricidad estática u otras fuentes de energía pueden disparar el sensor en cualquier momento. Esto es operación normal. Medidas de corriente CA ADVERTENCIA: Desconecte los cables de prueba antes de tomar medidas con la pinza. Gire el selector de función hasta la posición 400A Presione el gatillo para abrir la quijada. Encierre completamente un solo conductor. Lea el valor de corriente en la pantalla. Si el valor es menor a 200A, gire el selector de función a una escala menor para mejorar la resolución. MA430T-es-ES_v1.3 10/16... -
Página 6: Medición De Voltaje Ca/Cd
Medición de voltaje CA/CD PRECAUCIÓN: No mida voltajes si algún motor en el circuito está encendiendo y apagando. Pueden ocurrir grandes oleadas de voltaje que dañarían al medidor. Gire el selector de función a la posición VCA o VCD. Inserte el conector banana del cable negro de prueba en el enchufe negativo COM. Inserte el conector banana del cable rojo de prueba en el enchufe positivo V. Toque la punta de la sonda negra de prueba del lado negativo del circuito. Toque la punta de la sonda roja de prueba del lado positivo del circuito. Lea el valor de voltaje en la pantalla. Medidas de resistencia, diodo y continuidad Nota: Corte la tensión del dispositivo a prueba antes de tomar medidas de resistencia Fije el selector de función en la posición Ω. Inserte el conector banana del cable negro de prueba en el enchufe negativo COM. Inserte el conector banana del cable rojo de prueba en el enchufe positivo Ω. Toque la punta de la sonda negra de prueba a un lado del dispositivo. Toque la punta de la sonda roja de prueba al otro lado del dispositivo. Lea el valor de resistencia en la pantalla. Presione el botón MODO para seleccionar DIODO. En pantalla aparecerá el símbolo Diodo. Presione el botón MODO para seleccionar Continuidad. En pantalla aparecerá el símbolo Continuidad. Si la resistencia es < 150, sonará un tono. MA430T-es-ES_v1.3 10/16... -
Página 7: Retención De Datos
Retención de datos Para congelar la lectura en la LCD, presione el botón HOLD. En la LCD aparece el icono HOLD (retención). Presione de nuevo el botón HOLD para regresar a operación normal. MÁX Presione el botón MAX para mostrar y retener la lectura máxima. La pantalla se actualizará si se encuentra una lectura más alta. Presione el botón MAX para salir del modo. RANGE (Funciones de voltaje y resistencia) Al encender por primera vez el medidor, éste automáticamente entra en escala automática. Esto selecciona automáticamente la mejor escala para las medidas en curso y generalmente es el mejor modo para la mayoría de las medidas. Para situaciones de medida que requieren selección manual de la escala, lleve a cabo lo siguiente: 1. Presione el botón RANGE y el icono “AUTO” se apagará. 2. Presione el botón RANGE para recorrer las escalas disponibles hasta ver la escala requerida. 3. Presione y sostenga el botón RANGE durante 2 segundos para salir del modo escala manual y regresar a escala automática. MODO Presione el botón MODE en la posición Ω‐Diodo‐Continuidad para seleccionar la función a usar. Retroiluminación Presione y sostenga el botón durante 2 segundos para encender la retroiluminación. Repita el proceso para apagar la retroiluminación o espere aproximadamente 15 segundos para que se apague automáticamente. Apagado automático Con el fin de conservar la carga de la batería, el medidor se apaga automáticamente después de aproximadamente 15 minutos. El medidor “pitará” antes de apagarse. Para encender de nuevo el medidor, cambie la posición del selector de función. Indicador de batería débil Cuando el Icono aparece en la pantalla, deberá reemplazar la batería. Consulte el procedimiento reemplazo de la batería en la sección de mantenimiento. MA430T-es-ES_v1.3 10/16... -
Página 8: Mantenimiento
Mantenimiento ADVERTENCIA: Para evitar choque eléctrico, desconecte el medidor de cualquier circuito, retire los cables de prueba de las terminarles de entrada y apague el medidor antes de abrir la caja. No opere el medidor con la caja abierta Limpieza y almacenamiento Periódicamente limpie la caja con un paño húmedo y detergente suave; no use abrasivos o solventes. Si el medidor no será usado durante periodos mayores a 60 días, retire la batería y almacénelos por separado. Reemplazo de la batería Quite el tornillo cabeza Phillips que asegura la tapa de la batería Abra el compartimiento de la batería Reemplace la batería de 9V. Cierre la tapa del compartimiento de la batería Nunca deseche las baterías usadas o baterías recargables en la basura de la casa. Como consumidores, los usuarios están obligados por ley a llevar las pilas usadas a los sitios adecuados de recolección, la tienda minorista donde se compraron las baterías, o dondequiera que se venden baterías. Disposición: No deseche este instrumento en la basura de la casa. El usuario está obligado a tomar dispositivos al final de su vida útil a un punto de recolección designado para el desecho de equipos eléctricos y electrónicos. Otros recordatorios de seguridad de baterías o Nunca deseche las baterías en el fuego. Las baterías pueden explotar o derramar. o Nunca mezcle tipos distintos de baterías. Siempre instale baterías nuevas del mismo tipo. MA430T-es-ES_v1.3 10/16... -
Página 9: Especificaciones
±(1.8% + 8 dígitos) 200.0 V 0.1V 600 V 1V ±(2.5% + 8 dígitos) Voltaje CD 200.0 mV 0.1mV ±(0.8% + 2 dígitos) 2.000 V 0.001V 20.00 V 0.01V ±(1.5% + 2 dígitos) 200.0 V 0.1V 600 V 1V ±(2.0% + 2 dígitos) Resistencia 200.0 Ω 0.1 Ω ±(1.0% + 4 dígitos) 2.000k Ω 0.001k Ω 20.00k Ω 0.01k Ω ±(1.5% + 2 dígitos) 200.0k Ω 0.1k Ω 2.000M Ω 0.001M Ω ±(2.5% + 3 dígitos) 20.00M Ω 0.01M Ω ±(3.5% + 5 dígitos) MA430T-es-ES_v1.3 10/16... -
Página 10: Especificaciones Generales
Respuesta CA RMS real Temperatura de operación 5C a 40C (41F a 104F) Temperatura de almacenamiento ‐20C a 60C (‐4F a 140F) Humedad de operación Max 80% hasta 31C (87F) con disminución lineal hasta 50% a 40C (104F) Humedad de almacenamiento < 80% Altitud de operación 2000 metros (7000ft) máxima Batería Batería de 9V Apagado automático Después de aprox. 15 minutos Dimensiones y peso 200x66x37mm (7.9x2.6x1.5”); 205g (7.23oz) Seguridad Para uso en interiores y en conformidad con los requisitos de doble aislante de IEC1010‐1 (2001): EN61010‐1 (2001) Categoría de sobre voltaje III, 600V, Grado de contaminación 2. Aprobación CE y ETL Copyright © 2013‐2016 FLIR Systems, Inc. Reservados todos los derechos, incluyendo el derecho de reproducción total o parcial en cualquier medio Certificado ISO 9001 www.extech.com MA430T-es-ES_v1.3 10/16...
