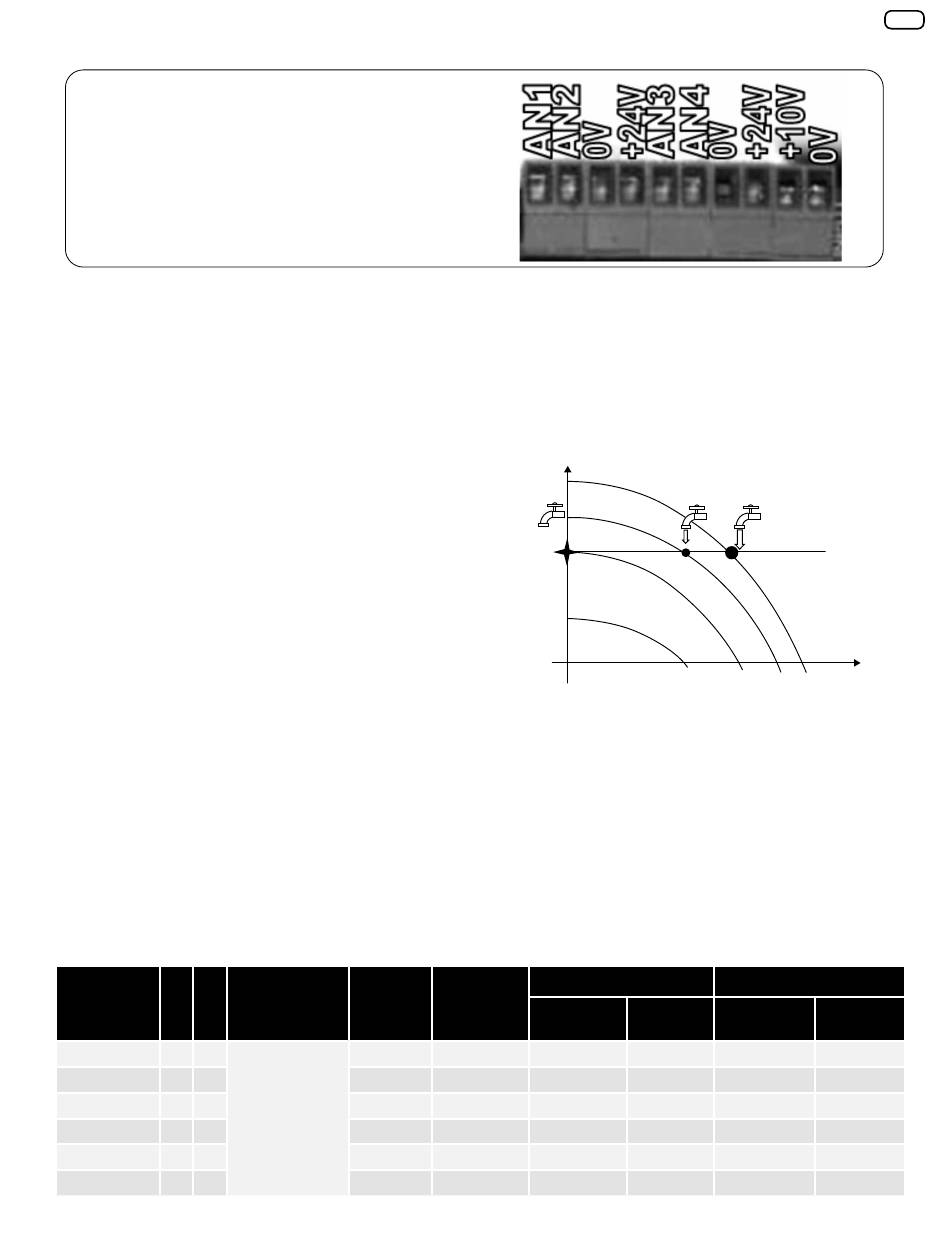

0V GND señal
+24V (alimentacion 24 V dc)
AN1 señal 4-20 mA (-)
El MCE admite la instalación de un segundo sensor de presión en AN2 (señal 4-20 mA) y +24V (alimentación 24 VDC), esto
con la finalidad de reemplazar el sensor de presión primario cuando éste se averíe.
8.3. Frecuencia mínima de paro de la motobomba a caudal nulo
(f min Q=0) en el funcionamiento a presión constante
La frecuencia mínima de parada corresponde a la frecuencia a la que el MCE alimenta la motobomba al detectar un consumo
mínimo o nulo. El siguiente diagrama representa este concepto:
Cerrando progresivamente la válvula de descarga se reduce
el consumo hidráulico y el MCE para mantener constante la
presión ajustada se dispone a disminuir la velocidad de giro de la
motobomba, reduciendo así la frecuencia de alimentación.
Cuando el consumo hidráulico es nulo (válvula completamente
cerrada) el MCE detendrá la motobomba cuando esta ha
alcanzado la frecuencia mínima. Este texto hace referencia al
parámetro de la frecuencia mínima de parada a caudal nulo,
indicado también como f min Q=0.
En el momento en el que se detiene la motobomba; la válvula
anti-retorno mantendrá la presión ajustada, evitando que existan
pérdidas o goteos.
Si no utiliza un tanque precargado provocará que a la mínima
pérdida se registre un instantáneo y total descenso de presión;
y al llegar a la presión de re-arranque, la motobomba sería
nuevamente accionada. De esta manera se obtendría un ciclo
"conecta/desconecta" muy rápido, que podría dañar tanto la
motobomba como la instalación. Para evitar este fenómeno
se coloca el tanque precargado, pues ayuda a compensar las
pérdidas hidráulicas y de esta manera el lapso de tiempo entre
los arranques aumenta considerablemente.
Tabla de especificaciones
ALIMENTACIÓN
CÓDIGO
HP kW
DIVAP35-75
1.5 1.1
DIVAP35-130 3.3 2.4
DIVAP60-65
1.5 1.1
DIVAP60-95
3.3 2.4
DIVAP110-45 1.5 1.1
DIVAP110-75 3.3 2.4
*Datos obtenidos a la máxima frecuencia.
VOLTAJE DE
AMPERAJE
FASES X VOLTS
MÁXIMO
(±15%)
14
16
14.5
1 X 230
22
22
25
8-3 FRECUENCIA MÍNIMA
H
44 Hz
38 Hz
25 Hz
Es importante señalar que la frecuencia mínima de trabajo
se modificará automáticamente, cuando el usuario decida
cambiar la presión requerida por su instalación.
RANGO DE OPERACIÓN
NÚMERO DE
IMPULSORES
GASTO (lpm) CARGA (m) GASTO (lpm) CARGA (m)
4
5-55
8
5-52
3
7-86
5
7-84
2
10-150
4
10-145
50 Hz
*MÁXIMA EFICIENCIA
6-105
35
15-180
35
9-84
60
14-126
60
6-58
110
12-105
110
11
3 bar
Q
75
130
65
95
45
75
