bd1000P
bd1500P
Mono Amplifiers
Installation et fonctionnement
Instalación y funcionamiento
Einbau und Betrieb
Installazione e funzionamento
Installation &
Operation

Publicidad

Capítulos

Tabla de contenido

Solución de problemas

loading

Resumen de contenidos para Rockford Fosgate PRO Serie

  • Página 1 bd1000P bd1500P Installation & Operation Mono Amplifiers Installation et fonctionnement Instalación y funcionamiento Einbau und Betrieb Installazione e funzionamento...
  • Página 2: Tabla De Contenido

    If, after reading your manual, you still have questions regarding this product, we recommend that you see your Rockford Fosgate dealer. If you need further assistance, you can call us direct at 1-800- 669-9899. Be sure to have your serial number, model number and date of purchase available when you call.
  • Página 3: Safety Instructions

    Installation Section of this manual. Other information can be located by using the Table of Contents. We, at Rockford Fosgate, have worked very hard to make sure all the information in this manual is current. But, as we are constantly finding new ways to improve our product, this information is subject to change without notice.
  • Página 4: Design Features

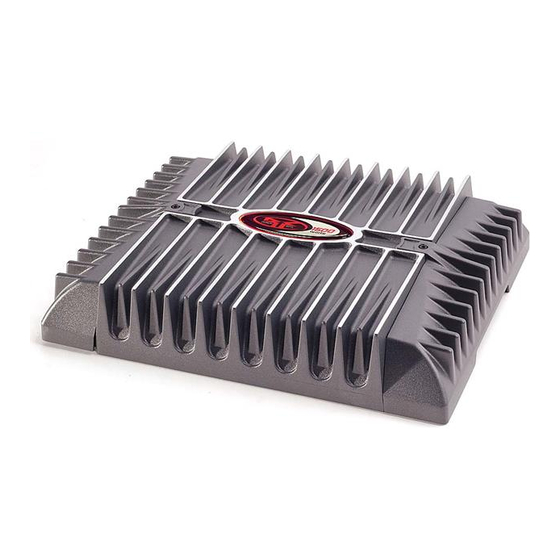

    ESIGN EATURES Power Connection 1. Cast Aluminum Heatsink – The cast aluminum heatsink of the amplifier dissipates heat generated by the amplifier's circuitry. The inherent advantage of casting provides a 30% improvement of cooling over conventional extrusion heatsink designs. 2. REM Terminal – This spade terminal is used to remotely turn-on and turn-off the amplifier when +12V DC is applied.
  • Página 5: Installation

    NSTALLATION INSTALLATION CONSIDERATIONS The following is a list of tools needed for installation: Volt/Ohm Meter Hand held drill w/assorted bits Wire strippers 1/8" diameter heatshrink tubing Wire crimpers Assorted connectors Wire cutters Adequate Length—Red Power Wire #2 Phillips screwdriver Adequate Length—Remote Turn-on Wire Battery post wrench Adequate Length—Black Grounding Wire This section focuses on some of the vehicle considerations for installing your new Amplifier.
  • Página 6: Battery And Charging

    Stock electrical systems which are in good condition should be able to handle the extra load of any Rockford Fosgate amplifier without problems, although battery and alternator life can be reduced slightly. To maximize the performance of your amplifier, we suggest the use of a heavy duty battery and an energy storage capacitor.
  • Página 7 NSTALLATION 6. Prepare the REM turn-on wire for connection to the amplifier by stripping 1/2" of insulation from the wire end. Insert the bared wire into the REM terminal and tighten the set screw to secure the cable into place. Connect the other end of the REM wire to a switched 12 volt positive source. The switched voltage is usually taken from the source unit's accessory lead.
  • Página 8: Remote Punch Bass

    Next, turn the amplifier gain setting until once again distortion is audible and then back it down until the distortion is inaudible. Rockford Fosgate source units do not distort, so the volume can be used at maximum setting.
  • Página 9: Applications

    PPLICATIONS RECOMMENDED CONFIGURATION FOR 0NE (1) AMPLIFIER MODEL bd1000P bd1500P Operational Voltage Range (DC Volts) 10 – 15.5 10 – 15.5 Minimum Speaker Impedance 2Ω (Ohms) 2Ω (Ohms) Typical Current Draw (Music) (Amps) Typical Current Draw (Sine Waves) (Amps) 140A Recommended Alternator Size (Street Driven Car) (Amps) 100A...
  • Página 10 PPLICATIONS RECOMMENDED CONFIGURATION FOR TWO (2) AMPLIFIERS MODEL (2) bd1000P (2) bd1500P Operational Voltage Range (DC Volts) 10 – 15.5 10 – 15.5 Minimum Speaker Impedance 4Ω (Ohms) 4Ω (Ohms) Typical Current Draw (Music) (Amps) 100A 180A Typical Current Draw (Sine Waves) (Amps) 160A 280A Recommended Alternator Size...
  • Página 11: Troubleshooting

    ROUBLESHOOTING NOTE: If you are having problems after installation follow the Troubleshooting procedures below. Procedure 1: Check Amplifier for proper connections. Verify that POWER light is on. If POWER light is on skip to Step 2, if not continue. 1. Check in-line fuse on battery positive cable. Replace if necessary. 2.
  • Página 12: Specifications

    PECIFICATIONS MODEL- PRO bd1000P bd1500P Continuous Power Rating (RMS) - Measured at 14.4 Battery Volts 4Ω Load Mono 500 Watts x 1 750 Watts x 1 2Ω Load Mono 1000 Watts x 1 1500 Watts x 1 Dimensions: (with Endbell) Height 2.4"...
  • Página 13: Limited Warranty Information

    This warranty covers only the original purchaser of Rockford product purchased from an Authorized Rockford Fosgate Dealer in the United States. In order to receive service, the purchaser must provide Rockford with a copy of the receipt stating the customer name, dealer name, product purchased and date of purchase.
  • Página 14: International Instructions

    ¡Insista en ello! Después de todo, su nuevo sistema sólo merece lo mejor. Para darle el toque final a su nueva imagen Rockford Fosgate; pida sus accesorios Rockford, los cuales incluyen playeras, chaquetas, gorras y anteojos para sol.
  • Página 15: Instrucciones De Seguridad

    INICIO ¡Bienvenidos a Rockford Fosgate! Este manual ha sido creado para proporcionarle información al dueño, vendedor y técnico de instalación. Para quienes desean información rápida sobre cómo instalar este producto, por favor vean la Sección Instalación de este manual. El resto de la información puede encontrarse usando el Índice de Materias.
  • Página 16: Características Del Diseño

    ARACTERÍSTICAS DEL ISEÑO Conexión de corriente 1. Disipador térmico de aluminio fundido – El dispador térmico de aluminio fundido del amplificador Power disipa el calor generado por los circuitos. La ventaja inherente de la fundición brinda un 30% de refrigeración mejorada sobre los diseños de los modelos convencionales de extrusión para disipación térmica.
  • Página 17: Instalación

    NSTALACIÓN CONSIDERACIONES SOBRE LA INSTALACIÓN La siguiente es una lista de las herramientas necesarias para la instalación: Voltímetro / Ohmetro Tubo termoretráctil de 1/8 pulgadas de diámetro Pelacables Variedad de conectores Tenaza engarzadora de cables Largo adecuado—Cable rojo para corriente Cortador de cables Largo adecuado—Cable de encendido Destornillador Phillips No.
  • Página 18: Batería Y Carga

    PRECAUCIÓN: Si no se siente capaz de instalar el cableado de su nueva unidad, por favor consulte a su Distribuidor Autorizado Rockford Fosgate local sobre la instalación. PRECAUCIÓN: Antes de la instalación, desconecte el terminal negativo de la batería (-) para prevenir daño a la unidad, incendio o posibles lesiones.
  • Página 19 NSTALACIÓN Prepare el cable de encendido REM para conectarlo al amplificador, pelando 1/2 pulgada (1,3 cm) de la aislación del extremo final del cable. Inserte el cable sin aislación dentro del terminal REM y ajuste el tornillo de fijación para asegurar el cable en su lugar. Conecte el otro extremo del cable REM a una fuente positiva de 12 voltios conmutado.
  • Página 20: Bajo Punch Remoto (Punch Bass)

    NSTALLATION BAJO PUNCH REMOTO (Punch Bass) Broche de montaje Montaje e instalación 1. Encuentre un lugar debajo del tablero o cerca del centro de la consola, el cual permita acceder fácilmente al remoto. 2. Con los tornillos provistos, instale el broche de montaje con las aletas hacia la parte de atrás.
  • Página 21: Aplicaciones

    PLICACIONES CONFIGURACIÓN RECOMENDADA PARA UN (1) AMPLIFICADOR MODELO bd1000P bd1500P Gama de voltaje de funcionamiento 10 – 15.5 10 – 15.5 (Voltios de CC) Impedancia mínima del altavoz 2Ω(Ohmios) 2Ω(Ohmios) Toma de corriente típica (Música) (Amperios) Toma de corriente típica (Ondas Sinusoidales) 140A (Amperios) Tamaño de alternador recomendado...
  • Página 22 PLICACIONES CONFIGURACIÓN RECOMENDADA PARA DOS (2) AMPLIFICADORES MODELO (2) bd1000P (2) bd1500P Gama de voltaje de funcionamiento (Voltios de CC) 10 – 15.5 10 – 15.5 Impedancia mínima del altavoz 4Ω (Ohms) 4Ω (Ohms) Toma de corriente típica (Música) (Amperios) 100A 180A Toma de corriente típica (Ondas Sinusoidales)
  • Página 23: Solución De Problemas

    OLUCIÓN DE ROBLEMAS NOTA: Si tiene problemas después de la instalación, siga los procedimientos de solución de problemas descritos a continuación. Procedimiento 1: Verifique que el amplificador esté bien conectado. Verifique que la luz de ALIMENTACIÓN (POWER) esté encendida. Si la luz de ALIMENTACIÓN está encendida prosiga con el Procedimiento 2.
  • Página 24: Especificaciones

    SPECIFICACIONES MODELO - PRO bd1000P bd1500P Clasificación de corriente continua (Valor eficaz) - Medida a 14.4 voltios en la batería Carga monofónica 4Ω 500 vatios x 1 750 vatios x 1 Carga monofónica 2Ω 1000 vatios x 1 1500 vatios x 1 Dimensiones: (con terminador) Altura 6,1cm...
  • Página 25: Información Sobre La Garantía Limitada

    Qué está cubierto Esta garantía se aplica solamente a los productos Rockford Fosgate vendidos a consumidores por Concesionarios Autorizados Rockford Fosgate en los Estados Unidos o sus posesiones. Los productos comprados por los consumidores en un Distribuidor Autorizado Rockford Fosgate de otro país están cubiertos solamente por el Distribuidor de dicho país y no por Rockford...
  • Página 28 Rockford Fosgate Rockford Corporation 546 South Rockford Drive Tempe, Arizona 85281 U.S.A. In U.S.A., (480) 967-3565 In Europe, Fax (49) 8503-934014 In Japan, Fax (81) 559-79-1265 www.rockfordfosgate.com 12/01 B.M. Printed in U.S.A MAN-4009-A...
