- Página 1 351M Installation & Operation Mono Amplifier Installation et fonctionnement Instalación y operación Einbau und Betrieb Installazione e funzionamento...
- Página 2 If, after reading your manual, you still have questions regarding this product, we recommend that you see your Rockford Fosgate dealer. If you need further assistance, you can call us direct at 1-800-669-9899. Be sure to have your serial number, model number and date of purchase available when you call.
- Página 3 Installation Section of this manual. Other information can be located by using the Table of Contents. We, at Rockford Fosgate, have worked very hard to make sure all the information in this manual is current. But, as we are constantly finding new ways to improve our product, this information is subject to change without notice.

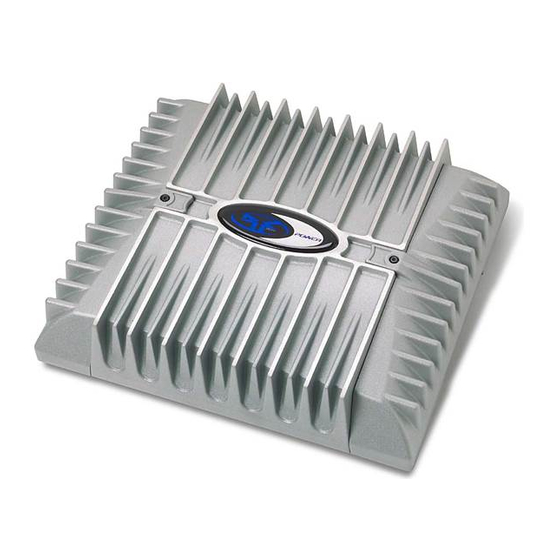

- Página 4 ESIGN EATURES 1. Cast Aluminum Heatsink – The cast aluminum heatsink of the Power amplifier dissipates heat generated by the amplifier's circuitry. The inherent advantage of casting provides a 30% improvement of cooling over conventional extrusion heatsink designs. 2. Gain Control – The input gain control is preset to match the output of most source units. It can be adjusted to match output levels from a variety of source units.
- Página 5 Stock electrical systems which are in good condition should be able to handle the extra load of any Rockford Fosgate amplifier without problems, although battery and alternator life can be reduced slightly. To maximize the performance...
- Página 6 WIRING THE SYSTEM CAUTION: If you do not feel comfortable with wiring your new unit, please see your local Authorized Rockford Fosgate Dealer for installation. CAUTION: Before installation, disconnect the battery negative (-) terminal to prevent damage to the unit, fire and/or possible injury.
- Página 7 NSTALLATION 10. Perform a final check of the completed system wiring to ensure that all connections are accurate. Check all power and ground connections for frayed wires and loose connections which could cause problems. NOTE: Follow the diagrams for proper signal polarity. CAUTION: These amplifiers are not recommended for impedance loads below 2Ω.
- Página 8 Next, turn the amplifier gain setting until once again distortion is audible and then back it down until the distortion is inaudible. Rockford Fosgate source units do not distort, so the volume can be used at maximum setting.
- Página 9 ROUBLESHOOTING NOTE: If you are having problems after installation follow the Troubleshooting procedures below. Procedure 1: Check Amplifier for proper connections. Verify that POWER light is on. If POWER light is on skip to Step 2, if not continue. 1. Check in-line fuse on battery positive cable. Replace if necessary. 2.
- Página 10 PECIFICATIONS MODEL – POWER 351M Continuous Power Rating (RMS) - Measured at 14.4 Battery Volts 4Ω Load Mono 175 Watts 2Ω Load Mono 350 Watts Signal-to-Noise Ratio >100dB A-weighted Crossover Slope 24dB/octave Butterworth Crossover Frequency variable from 50Hz to 250Hz Dimensions: (with Endbell) Height 2.38"...
- Página 11 This warranty covers only the original purchaser of Rockford product purchased from an Authorized Rockford Fosgate Dealer in the United States. In order to receive service, the purchaser must provide Rockford with a copy of the receipt stating the customer name, dealer name, product purchased and date of purchase.
- Página 12 Toutes nos félicitations pour avoir acheté la meilleure marque d'amplificateurs pour automobile. Chez Rockford Fosgate nous sommes des mordus de la reproduction musicale à son meilleur. C’est pourquoi nous sommes heureux que vous ayez choisi notre produit. Des années d’expertise en ingénierie, de savoir-faire et d’essais poussés nous ont permis de créer une vaste gamme de produits...
- Página 13 AVANT DE COMMENCER Bienvenue à Rockford Fosgate ! Ce manuel vise à informer le propriétaire, le vendeur et l’installateur de l’appareil. Si vous désirez apprendre rapidement comment installer ce produit, consultez la section Installation du manuel. Reportez-vous à la Table des matières pour d’autres informations. Nous nous efforçons de faire en sorte que toutes les informations contenues dans ce manuel soient à...
- Página 14 ARTICULARITÉS TECHNIQUES Dissipateur thermique en aluminium coulé – Le dissipateur thermique en aluminium coulé de l'amplificateur Power dissipe la chaleur générée par les circuits de l'amplificateur. L'avantage intrinsèque du moulage est qu'il améliore de 30 % la capacité de refroidissement par rapport aux modèles conventionnels de dissipateur thermique à...
- Página 15 NSTALLATION MISE EN GARDE : si vous vous sentez incapable d’installer l’appareil vous-même, confiez la tâche à un technicien qualifié. MISE EN GARDE : avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d’incendie ou de dommages à...
- Página 16 NSTALLATION CÂBLAGE DU SYSTÈME MISE EN GARDE : si vous ne vous sentez pas à l’aise pour effectuer vous-même le câblage de votre nouvel appareil, veuillez confier l’installation à votre concessionnaire Rockford Fosgate agréé. MISE EN GARDE : avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d’incendie ou de dommages à...
- Página 17 MISE EN GARDE : ces 12000 25mH 6.6µF 51mH 3.3µF 100mH 1.6µF amplificateurs ne sont pas L = passe-bas (inducteur) recommandés C = passe-haut (condensateur) pour des charges Pour de plus amples informations, communiquez avec d'impédance votre distributeur agréé Rockford Fosgate. inférieures à 2Ω.
- Página 18 Augmentez ensuite le gain de l’ampli jusqu’à produire de nouveau une distorsion audible, puis baissez-le jusqu’à ce que la distorsion devienne inaudible. Les sources audio Rockford Fosgate ne produisent pas de distorsion, vous pouvez donc mettre le volume au maximum.
- Página 19 ÉPANNAGE REMARQUE : Si vous éprouvez des difficultés après l’installation, appliquez les procédures de dépannage ci- dessous. Procédure 1 : Vérifiez que les connexions de l’ampli sont bien mises. Vérifiez que le voyant POWER est allumé. Si c’est le cas, passez à l’étape 2, sinon poursuivez. Vérifiez le fusible en ligne du câble positif de batterie.
- Página 20 ARACTÉRISTIQUES MODÈLE POWER 351M Puissance nominale en continu (RMS) - Mesurée à 14,4 V (batterie) Charge de 4Ω mono 175 watts Charge de 2Ω mono 350 watts Rapport signal/bruit >100 dB(A) Pente d'atténuation du filtre passif 24 dB/octave Butterworth Fréquence du filtre passif variable de 50 Hz à...
- Página 21 ARANTIE LIMITÉE Rockford Corporation offre une garantie limitée sur les produits Rockford Fosgate selon les termes suivants : Durée de la garantie Sources audio, haut-parleurs, processeurs de signaux et amplificateurs PUNCH — 1 an Amplificateurs POWER — 2 ans Amplificateurs Type RF — 3 ans Tout produit remis à...
- Página 22 ¡Insista en ello! Después de todo, su nuevo sistema sólo merece lo mejor. Para darle el toque final a su nueva imagen Rockford Fosgate; pida sus accesorios Rockford, los cuales incluyen playeras, chaquetas, gorras y anteojos para sol.
- Página 23 INICIO ¡Bienvenidos a Rockford Fosgate! Este manual ha sido creado para proporcionarle información al dueño, vendedor y técnico de instalación. Para quienes desean información rápida sobre cómo instalar este producto, por favor vean la Sección Instalación de este manual. El resto de la información puede encontrarse usando el Índice de Materias.
- Página 24 ARACTERÍSTICAS DEL ISEÑO Disipador térmico de aluminio fundido – El dispador térmico de aluminio fundido del amplificador Power disipa el calor generado por los circuitos. La ventaja inherente de la fundición brinda un 30% de refrigeración mejorada sobre los diseños de los modelos convencionales de extrusión para disipación térmica.
- Página 25 NSTALACIÓN PRECAUCIÓN: Si no está seguro sobre cómo instalar el sistema usted mismo, pídale a un técnico calificado que lo instale. PRECAUCIÓN: Antes de la instalación, desconecte el terminal negativo de la batería (-) para prevenir daño a la unidad, incendio y/o posibles lesiones. Antes de comenzar la instalación, siga estas normas simples: Asegúrese de leer y entender cuidadosamente las instrucciones antes de intentar instalar la unidad.
- Página 26 PRECAUCIÓN: Si no se siente capaz de instalar el cableado de su nueva unidad, por favor consulte a su Distribuidor Autorizado Rockford Fosgate local sobre la instalación. PRECAUCIÓN: Antes de la instalación, desconecte el terminal negativo de la batería (-) para prevenir daño a la unidad, incendio o posibles lesiones.
- Página 27 25mH 6.6µF 51mH 3.3µF 100mH 1.6µF PRECAUCIÓN: No se L = Paso bajo (Inductor) recomiendan estos C = Paso alto (condensador) amplificadores para Para más información, consulte a su Distribuidor cargas de impedancia menores de 2Ω. Autorizado de Rockford Fosgate.
- Página 28 En la mayoría de las fuentes, esto ocurrirá aproximadamente a dos tercios del volumen total. A continuación, suba la ganancia del amplificador nuevamente hasta que la distorsión sea audible y luego bájela hasta que sea inaudible. Las unidades fuentes Rockford Fosgate no distorsionan. Por eso, el volumen puede usarse al máximo.
- Página 29 OLUCIÓN DE ROBLEMAS NOTA: Si tiene problemas después de la instalación, siga los procedimientos de solución de problemas descritos a continuación. Procedimiento 1: Verifique que el amplificador esté bien conectado. Verifique que la luz de ALIMENTACIÓN (POWER) esté encendida. Si la luz de ALIMENTACIÓN está encendida prosiga con el Procedimiento 2.
- Página 30 SPECIFICACIONES MODELO POWER 351M Clasificación de continua (Valor eficaz) - Medida a 14.4 voltios en la batería corriente 4Ω carga mono 175 vatios 2Ω carga mono 350 vatios Relación señal a ruido >100dB ponderado A 24dB/octava Butterworth Declive de X-over (transición) variable de 50Hz a 250Hz Frecuencia de X-over (transición)
- Página 31 Cualquier producto de fábrica restaurado—90 días (comprobante de compra requerido) Qué está cubierto Esta garantía se aplica solamente a los productos Rockford Fosgate vendidos a consumidores por Concesionarios Autorizados Rockford Fosgate en los Estados Unidos o sus posesiones. Los productos comprados por los consumidores en un Distribuidor Autorizado Rockford Fosgate de otro país están cubiertos solamente por el Distribuidor de dicho país y no por Rockford...
- Página 32 RCA- und Lautsprecherkabeln zu Stromkabeln und Batterieadaptern. Bestehen Sie darauf! Schließlich verdient Ihr neues System nur das Beste. Um Ihrem neuen Rockford Fosgate Image den letzten Schliff zu geben, bestellen Sie Ihre Rockford Accessoires. Dazu gehört alles von T-Shirts und Jacken zu Kappen und Sonnenbrillen.
- Página 33 Informationen. Kurzgefasste Informationen zum Einbau dieses Produkts finden sich im Abschnitt „Einbau“ dieser Anleitung. Andere Informationen können Sie mithilfe des Inhaltsverzeichnisses auffinden. Wir bei Rockford Fosgate haben uns sehr darum bemüht, dass alle in dieser Anleitung enthaltenen Informationen auf dem neusten Stand sind. Da wir unsere Produkte jedoch ständig weiterentwickeln, können sich diese Informationen jedoch ohne Ankündigung ändern.
- Página 34 ESIGNCHARAKTERISTIKEN Aluminiumguss-Kühlkörper – Der Aluminiumguss-Kühlkörper des Power-Verstärkers führt die durch die Schaltungsbauteile des Verstärkers erzeugte Wärme ab. Der natürliche Vorteil eines Gussstücks bietet eine 30-prozentige Verbesserung der Kühlung gegenüber Kühlkörpern mit konventionellen Extrusionsdesigns. Lautstärkeregler – Der Eingangslautstärkeregler ist werkseitig so eingestellt, dass er der Leistung der meisten Source-Geräte entspricht.
- Página 35 Kapazitäten hat, um die zusätzliche Belastung durch Ihre Stereoanlage zu verkraften. Gewöhnliche elektrische Systeme in gutem Zustand sollten in der Lage sein, die zusätzliche Belastung aller Verstärker von Rockford Fosgate problemlos zu verkraften. Jedoch kann die Lebensdauer von Batterie und Lichtmaschine geringfügig verringert werden.
- Página 36 VERKABELUNG DES SYSTEMS VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind, lassen Sie es bitte von einem qualifizierten Rockford Fosgate Techniker einbauen. VORSICHT: Entfernen Sie vor dem Einbau den negative Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden.
- Página 37 INBAU 10. Eine abschließende Prüfung des gesamten Kabelsystems durchführen, um zu gewährleisten, dass alle Verbindungen akkurat sind. Alle Strom- und Erdungsverbindungen auf durchgeriebene Kabel und lose Verbindungen prüfen, die Probleme verursachen könnten. HINWEIS: Beachten Sie die Diagramme zur ordnungsgemäßen Signalpolarität. VORSICHT: Diese Verstärker werden nicht für Impedanzbelastungen unter 2 Ω...
- Página 38 Dies erfordert bei den meisten Source-Geräten eine Zweidrittel-Einstellung. Als nächstes den Verstärker aufdehen, bis eine Verzerrung erneut hörbar wird, und ihn dann abdrehen, bis die Verzerrung nicht mehr hörbar ist. Rockford Fosgate Source-Geräte verzerren nicht. Daher kann die Lautstärke bis zum Maximum aufgedreht werden.
- Página 39 EHLERBESEITIGUNG HINWEIS: Falls Sie nach dem Einbau Probleme haben, befolgen Sie die nachfolgenden Verfahren zur Fehlerbeseitigung: Verfahren 1: Den Verstärker auf ordnungsgemäße Anschlüsse überprüfen. Prüfen, ob das POWER-Licht leuchtet. Wenn das POWER-Licht leuchtet, bei Schritt 2 weitermachen. Falls nicht, hier weiterlesen. Die Inline-Sicherung am positiven Batteriekabel prüfen.
- Página 40 ECHNISCHE ATEN MODELL LEISTUNG 351M Kontinuierliche Nennleistung (Mittelwert) - Bei 14,4 Batterie-Volt gemessen 4Ω-Belastung Mono 175 Watts 2Ω-Belastung Mono 350 Watts Rauschabstand >100 dB A-gewichtet Crossover-Steigung 24 dB/Oktav Butterworth Crossover-Frequenz von 50 Hz bis 250 Hz variierbar Maße: (mit Läuferkappe) Höhe 6,05 cm Breite...
- Página 41 Alle werkseitig aufgearbeiteten Produkte – 90 Tage (Quittung erforderlich) Was gedeckt ist Diese Garantie erstreckt sich nur auf Rockford Fosgate Produkte, die von Rockford Fosgates Vertragshändlern an Verbraucher in den Vereinigten Staaten von Amerika oder deren Besitzungen verkauft wurden. Produkte, die von Rockford Fosgates Vertragshändlern an Verbraucher in einem anderen Land verkauft wurden, sind nur durch den Händler in dem betreffenden Land, nicht...
- Página 42 Per ottenere le massime prestazioni vi consigliamo di far installare il vostro nuovo prodotto Rockford Fosgate da un rivenditore autorizzato, in quanto noi forniamo un addestramento specializzato ai nostri tecnici attraverso il Rockford Fosgate Technical Training Institute (RTTI).
- Página 43 Installazione di questo manuale. Altri ragguagli sono disponibili attraverso l’Indice. Alla Rockford Fosgate, abbiamo fatto di tutto per assicurarci che tutte le informazioni contenute in questo manuale fossero d’uso corrente. Pertanto, dato che siamo sempre alla ricerca di nuovi modi per migliorare i nostri prodotti, tali informazioni sono soggette a modifiche senza preavviso.
- Página 44 ARATTERISTICHE DEL ESIGN Dissipatore di calore in alluminio fuso – Il dissipatore di calore in alluminio fuso dell’amplificatore Power dissipa il calore generato dalla circuiteria dell’amplificatore. Il vantaggio innato dell’alluminio fuso è quello di poter fornire un miglioramento del 30% nelraffreddamento in confronto ai design più convenzionali dei dissipatori ad estruzione.
- Página 45 Rockford Fosgate senza alcun problema, sebbene la vita della batteria nonché quella dell’alternatore potrebbero ridursi leggermente. Per sfruttare al massimo le prestazioni del vostro amplificatore, vi...
- Página 46 NSTALLAZIONE CABLAGGIO DEL SISTEMA ATTENZIONE: Se aveste dei dubbi circa l’installazione, rivolgetevi ad un tecnico qualificato della Rockford Fosgate. ATTENZIONE: Prima dell’installazione, scollegate il terminale negativo (-) della batteria per evitare danni all’unità, pericoli d’incendio e/o potenziali lesioni personali. ATTENZIONE: Evitate di far scorrere i fili elettrici vicino ai cavi d’entrata a basso livello, alle...
- Página 47 ATTENZIONE : Questi 12000 25mH 6,6µF 51mH 3,3µF 100mH 1,6µF amplificatori non sono L = Passa-basso (induttore) raccomandabili C = Passa-alto (condensatore) per carichi Per ulteriori ragguagli, consultate il vostro rivenditore d’impedenza al di sotto di 2Ω. autorizzato Rockford Fosgate.
- Página 48 Nelle unità di fonte della Rockford Fosgate, il suono non è soggetto a distorsione e pertanto, il volume potrà essere alzato fino al massimo.
- Página 49 NDIVIDUAZIONE IPARAZIONE UASTI NOTA: Se incontraste dei problemi dopo l’installazione, seguite le procedure per la localizzazione e la riparazione dei guasti elencate di sotto. Procedura 1: Controllate che l’amplificatore abbia i collegamenti adeguati. Controllate che la spia dell’ACCENSIONE sia accesa. Se la spia di ACCENSIONE è accesa, passate al numero 2.
- Página 50 PECIFICHE MODELLO POWER 351M Potenza continua a regime (RMS) – Misurata a 14,4 volt da batteria Monofonia in un carico da 4Ω 175 Watt Monofonia in un carico da 2Ω 350 Watt Rapporto segnale disturbo >100dB ponderati in A Pendenza d’incrocio 24dB/ottava Butterworth Frequenza d’incrocio...
- Página 51 Prodotti rimessi a nuovo dalla fabbrica — 90 giorni (è necessaria la ricevuta) Ciò che è coperto dalla garanzia Questa garanzia è solamente applicabile ai prodotti della Rockford Fosgate venduti a clienti da parte di rivenditori autorizzati della Rockford Fosgate negli USA o nei suoi possedimenti. Prodotti acquistati da clienti presso un rivenditore autorizzato della Rockford Fosgate in paesi esteri saranno coperti solamente dal distributore di quel paese e non dalla Rockford Corporation.
- Página 52 Rockford Fosgate Rockford Corporation 546 South Rockford Drive Tempe, Arizona 85281 U.S.A. In U.S.A., (480) 967-3565 In Europe, Fax (49) 8503-934014 In Japan, Fax (81) 559-79-1265 www.rockfordfosgate.com 02/03 B.M. Printed in U.S.A MAN-4361-B...
