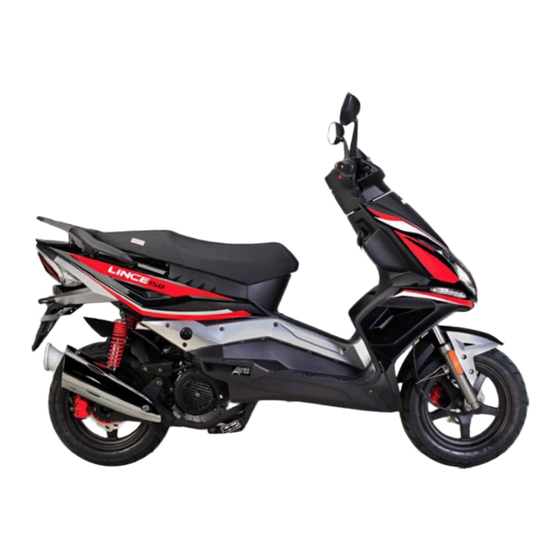

- Página 1 RY-150LC manual de usuario...
- Página 2 Este manual del usuario es una guía para que usted entienda la función de varias partes, la operación de conducción, el programa de mantenimiento y el mantenimiento básico de su nueva motocicleta Raybar. Le solicitamos que revise este manual para entender su motocicleta antes de usarla.
-
Página 3: Tabla De Contenido
CONTENIDOS Identificación de la motocicleta..............................01 Vista y nombres de las partes Vista superior frontal................................02 Vista lateral derecha................................03 Vista lateral izquierda................................04 Función de las partes..................................05 Inspección antes de conducir................................10 Puesta en marcha del motor y conducción............................11 Programa de mantenimiento................................12 Inspección general y reparación.............................. -
Página 4: Identificación De La Motocicleta
IDENTIFICACIÓN DE LA MOTOCICLETA Número de motor Número de vehículo Número de Cuadro El número de serie del motor está El número de identificación del El número de cuadro está grabado en grabado en el cárter. vehículo (VIN) está estampado en el el tubo principal del cuadro. -
Página 5: Vista Superior Frontal
VISTA SUPERIOR FRONTAL 1. Espejo retrovisor 3. Velocímetro 2. Interruptores del manillar izquierdo 4. Interruptores del manillar derecho 5. Interruptor de encendido... -
Página 6: Vista Lateral Derecha
VISTA LATERAL DERECHA 1. Portaequipajes trasero 6. Luces delanteras 2. Luz trasera 7. Guardabarros delantero 3. Guardabarros trasero 8. Suspensión delantera 4. Silenciador 9. Neumático delantero 5. Neumático trasero... -
Página 7: Vista Lateral Izquierda
VISTA LATERAL IZQUIERDA 1.Faro de giro 4. Asiento 2. Disco de freno delantero 5. Llanta trasera 3. Llanta delantera 6. Muleta 7. Caballete... -
Página 8: Función De Las Partes
FUNCIÓN DE LAS PARTES Medidores e indicadores 1. Odómetro - Registra la distancia de conducción acumulada. 2. Velocímetro - Muestra la velocidad de conducción de la motocicleta. 3. “ ”Indicador de luz de carretera - El indicador se enciende cuando el foco está en la luz de carretera. - Página 9 Interruptores de control del manillar izquierdo 1. Interruptor del atenuador del foco - Este interruptor se utiliza para cambiar la posición del foco de la luz baja a la luz de carretera o viceversa. 2. Interruptor de la bocina - Presione el interruptor para usar la bocina. 3.
- Página 10 Interruptores de control del manillar derecho 1. Interruptor del faro delantero – (a) Posición “ “ – El faro delantero, la luz de estacionamiento posición delantera y la luz trasera se encienden. (b) Posición “ “–Todas las luces están apagadas. (c) Posición “...
- Página 11 Filtro de combustible Un filtro de combustible esEs un filtro en la línea de combustible que filtra atrapa la suciedad y partículas de óxido del combustible. Desde el tanque de combustible, el combustible mismo va al carburador después de pasar a través del filtro de combustible.
- Página 12 Patada de arranque Esta se utiliza para arrancar el motor manualmente. Para arrancar el motor por patada, es necesario colocar el pie en la palanca y empujar hacia abajo rápidamente. Palanca de freno delantero Esta se utiliza para aplicar la fuerza de frenado en las ruedas delanteras. Cuando quiera detener el vehículo o reducir la velocidad, debe tirar de la palanca del freno delantero en dirección a usted mismo.
-
Página 13: Inspección Antes De Conducir
Inspección antes de conducir Para garantizar su seguridad, realice una inspección general antes de conducir de acuerdo con la tabla que se indica a continuación – Referencia Inspección Observación Sistema de combustible Revise la capacidad de combustible y que no haya fugas Para vehículos con diversas millas de Revise el carburador para ver si hay fugas de combustible y la velocidad de conducción y funcionamiento, adopte un... -
Página 14: Puesta En Marcha Del Motor Y Conducción
Puesta en marcha del motor y conducción Arranque del motor - Siga los pasos mencionados para arrancar el vehículo: 1. Desbloquee la dirección y gire la llave de encendido a la posición "ON". 2. Apriete la palanca del freno delantero o la palanca del freno trasero. 3. -
Página 15: Programa De Mantenimiento
Programa de mantenimiento Realice el mantenimiento de acuerdo con la lectura del odómetro o el intervalo de tiempo, lo que ocurra primero. Intervalo Inicial 1000 km Cada 4000 km Cada 8000 km Millas 2400 4800 Referencia Meses Batería (gravedad específica del Estado electrolito) Tuercas de la tapal del cilindro y pernos tornillos del tubo de escape Cadena de distribución Filtro de aire... -
Página 16: Inspección General Y Reparación
Inspección general y reparación varilla nivel aceite Revisión y sustitución del aceite del motor Revisión del nivel del aceite del motor (1) Detenga el motor y estacione la motocicleta con caballete, verticalmente en una superficie plana. (2) E spere un minuto y luego verifique el nivel de aceite a través del visor. Sustitución del aceite del motor El siguiente procedimiento debe seguirse para reemplazar el aceite - (1) Estacione la motocicleta verticalmente con el caballete en una superficie... - Página 17 Inspección general y reparación Bujía Revisión y reemplazo 1. Desconecte el capuchón de la bujía. 0.6-0.7 mm 2. Limpie la suciedad de la base de la bujía. Retire la bujía con la llave de enchufe. Inspeccione los electrodos en búsqueda de desgaste o depósitos de carbono. Si el desgaste en notorio o el depósito es pesado, reemplace la bujía.
-
Página 18: Especificaciónes Técnicas
Especificaciónes técnicas Especificación del motor Enfriamiento Aire enfriado Número de cilindros Tipo (CG o CB) Balanceado no balanceado No balanceado Desplazamiento/Capacidad (cc) 150 CC Potencia máxima 6. 7 kw/7500r/min Torque máximo 9.2N.m/6000r/min Diámetro x carrera 57.4x57.8 Relación de compresión 9.5:1 Encendido Encendido eléctrico Velocidad máxima... - Página 19 Especificaciónes técnicas Neumáticos y llantas Tamaño de la llanta delantera 3.5x12 Tamaño de la llanta trasera 3.5×12 120/70-12 Tamaño del neumático delantero 120/70-12 Tamaño del neumático trasero Tipo de neumático (Con o sin cámara) Con cámara Sistema eléctrico/de control MF-12V7AH Batería 12V/35W Luz delantera...
-
Página 20: Diagrama Del Circuito Eléctrico
Diagrama del circuito eléctrico (17) - Página 21 www.raybarmotorcycles.com/es /raybarmoto...
