Resumen de contenidos para Raybar Dragon 250

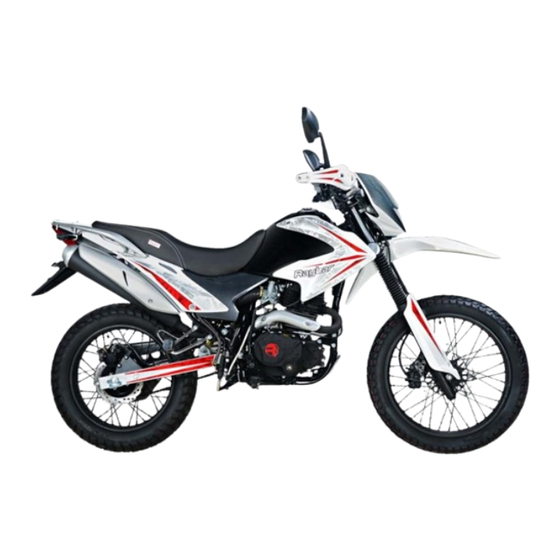

- Página 1 Dragon 25O RY-250DR manual de usuario...
- Página 2 Este manual del usuario es una guía para que usted entienda la función de varias partes, la operación de conducción, el programa de mantenimiento y el mantenimiento básico de su nueva motocicleta Raybar. Le solicitamos que revise este manual para entender su motocicleta antes de usarla.
-
Página 3: Tabla De Contenido
CONTENIDOS Identificación de la motocicleta..............................01 Vista y nombres de las partes Vista superior frontal................................02 Vista lateral derecha................................03 Vista lateral izquierda................................04 Función de las partes..................................05 Inspección antes de conducir................................11 Puesta en marcha del motor y conducción............................12 Programa de mantenimiento................................13 Inspección general y reparación.............................. -
Página 4: Identificación De La Motocicleta
IDENTIFICACIÓN DE LA MOTOCICLETA Número de Motor Número de Vehículo Número de Cuadro El número de serie del motor está El número de identificación del El número de cuadro está grabado en grabado en el ensamblaje del cárter. vehículo (VIN) está estampado en el el tubo de dirección. -
Página 5: Vista Superior Frontal
VISTA SUPERIOR FRONTAL 1. Espejo retrovisor 4. Velocímetro 2. Interruptores del manillar izquierdo 5. Interruptores del manillar derecho 3. Depósito de combustible 6. Interruptor de encendido... -
Página 6: Vista Lateral Derecha
VISTA LATERAL DERECHA 1. Agarramanos trasero 6. Luces delanteras 2. Luz trasera 7. Guardabarros delantero 3. Guardabarros trasero 8. Suspensión delantera 4. Silenciador 9. Neumático delantero 5. Neumático trasero 10. Disco de freno delantero 11. Pedal de freno... -
Página 7: Vista Lateral Izquierda
VISTA LATERAL IZQUIERDA 1. Protector de manos 5. Asiento 2. Motor 6. Faro de giro 3. Llanta delantera 7. Cubierta de la cadena 4. Pedal de cambios 8. llanta trasera 9. Muleta... -
Página 8: Función De Las Partes
FUNCIÓN DE LAS PARTES 4, 5 Medidores e indicadores 1. Odómetro - Registra la distancia de conducción acumulada. 2. Velocímetro - Muestra la velocidad de conducción de la motocicleta. 3. “ ”Indicador de luz de carretera - El indicador se enciende cuando el foco está en la luz de carretera. - Página 9 Interruptores de control del manillar izquierdo 1. Interruptor del atenuador del foco - Este interruptor se utiliza para cambiar la posición del foco de la luz baja a la luz de carretera o viceversa 2 . 2. Interruptor de señal de giro - Accione el interruptor girando a la derecha o a la izquierda presionando el interruptor hacia la derecha o hacia la izquierda.
- Página 10 Interruptores de control del manillar derecho 1. Interruptor de parada del motor - Este interruptor se utiliza para activar/desactivar el circuito de encendido. Posición: Para activar el circuito de encendido. El motor se puede arrancar en esta posición. Posición: Para apagar el circuito de encendido. El motor no se puede arrancar en esta posición.
- Página 11 Grifo de combustible El grifo de combustible es el regulador de flujo de combustible de 3 vías.Este tiene 3 opciones OFF, ON y RES. (A) OFF – Cuando no se vaya a utilizar el vehículo, gire el mando hasta que llegue a la posición OFF. Esto detendrá el flujo de combustible al carburador.
- Página 12 Filtro de combustible Es un filtro en la línea de combustible que atrapa la suciedad y partículas de óxido del combustible. Desde el tanque de combustible, el mismo va al carburador después de pasar a través del filtro. Acelerador Controla el flujo de la mezcla de aire y combustible desde el carburador al motor. Para aumentar la velocidad del vehículo, gire el acelerador en dirección hacia atrás y para disminuir la velocidad del vehículo, gire el acelerador hacia adelante.
- Página 13 Patada de arranque Esta se utiliza para arrancar el motor manualmente. Para arrancar el motor por patada, es necesario colocar el pie en la palanca y empujar hacia abajo rápidamente. Pedal de freno Se utiliza para aplicar la fuerza de frenado en las ruedas traseras. Cuando quiera detener el vehículo o reducir la velocidad, debe presionar el pedal de freno hacia abajo.
-
Página 14: Inspección Antes De Conducir
Inspección antes de conducir Para garantizar su seguridad, realice una inspección general antes de conducir de acuerdo con la tabla que se indica a continuación – Referencia Inspección Observación Sistema de combustible Revise la capacidad de combustible y que no haya fugas Para vehículos con diversas millas de Revise el carburador para ver si hay fugas de combustible y la velocidad de conducción y funcionamiento, adopte un... -
Página 15: Puesta En Marcha Del Motor Y Conducción
Puesta en marcha del motor y conducción Arranque del motor - Siga los pasos mencionados para arrancar el vehículo: 1. Desbloquee la dirección y gire la llave de encendido a la posición "ON". Cambie la marcha a posición neutra "N". 2. -
Página 16: Programa De Mantenimiento
Programa de mantenimiento Realice el mantenimiento de acuerdo con la lectura del odómetro o el intervalo de tiempo, lo que ocurra primero. Intervalo Inicial 1000 km Cada 4000 km Cada 8000 km Millas 2400 4800 Referencia Meses Batería (Estadodel electrolito) Tuercas de la tapa de cilindro y tornillos del tubo de escape Cadena de distribución Filtro de aire... -
Página 17: Inspección General Y Reparación
Inspección general y reparación varilla nivel aceite Revisión y sustitución del aceite del motor Revisión del nivel del aceite del motor (1) Detenga el motor y estacione la motocicleta con la muleta verticalmente en una superficie plana. (2) E spere un minuto y luego verifique el nivel de aceite a través del visor Sustitución del aceite del motor El siguiente procedimiento debe seguirse para reemplazar el aceite - (1) Estacione la motocicleta verticalmente con la muleta en una superficie plana. - Página 18 Inspección general y reparación Bujía Revisión y reemplazo 1. Desconecte el capuchón de la bujía. 0.6-0.7 mm 2. Limpie la suciedad de la base de la bujía. Retire la bujía con la llave de enchufe. Inspeccione los electrodos en búsqueda de desgaste o depósitos de carbono. Si el desgaste en notorio o el depósito es pesado, reemplace la bujía.
-
Página 19: Especificaciónes Técnicas
Especificaciónes técnicas Especificación del motor Enfriamiento Por Aire Número de cilindros Tipo (CG o CB) Balanceado no balanceado Balanceado Desplazamiento/Capacidad (cc) 250 CC Potencia máxima 11kw/8000r/min Torque máximo 16.5N.m/7000r/min Diámetro x carrera 65.5x66.6 Índice de compresión 8.8:1 Encendido Encendido eléctrico Velocidad máxima 105 KM/H Kilometraje (Litros/100 kms) - Página 20 Especificaciónes técnicas Neumáticos y llantas Tamaño de la llanta delantera 1.85x19 Tamaño de la llanta trasera 2.15×17 90/90-19 Tamaño del neumático delantero 110/90-17 Tamaño del neumático trasero Tipo de neumático (Con o sin cámara) Con cámara Sistema eléctrico/de control MF-12V6.5AH Batería 12V/14W Luz delantera...
-
Página 21: Diagrama Del Circuito Eléctrico
Diagrama del circuito eléctrico (18) - Página 22 www.raybarmotorcycles.com/es /raybarmoto...
