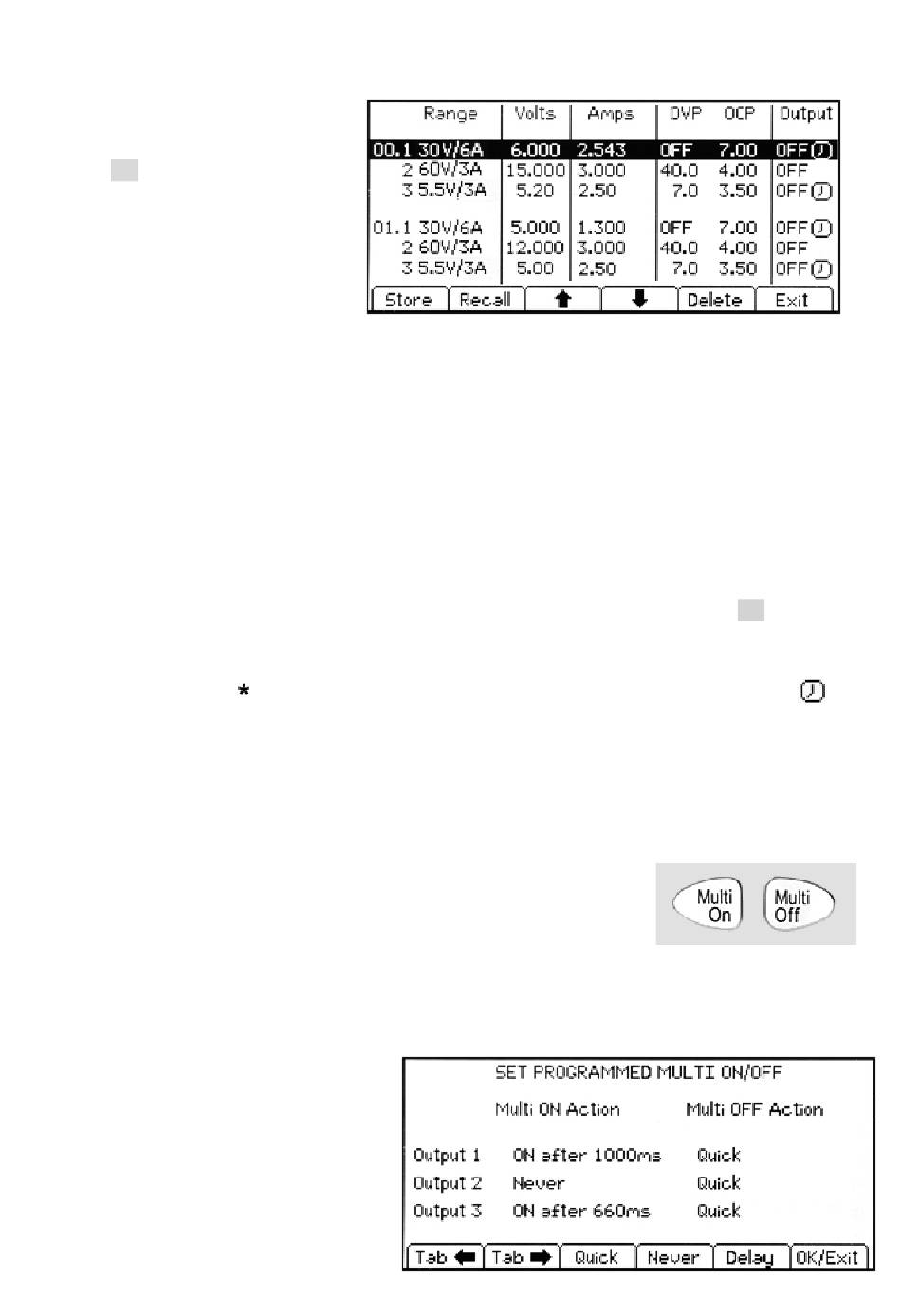

9.3 Almacenamiento y recuperación de ajustes de todas las salidas
Menu > Stores: All Outputs (Store/Recall)
Cada salida cuenta con un conjunto
de 50 memorias en las que
almacenar sus propios ajustes (ver
sección 7.8). Un conjunto adicional
de otras 50 memorias permite al
usuario almacenar y recuperar el
estado de los ajustes de las tres
salidas simultáneamente.
A diferencia de las memorias
individuales, que solo almacenan
Range, Volts, Amps y OVP/OCP, estas memorias también almacenan el estado ON/OFF de la
salida, el estado de la promediación del medidor de corriente y la configuración de Multi-
On/Multi-Off.
La función de System Menu «Stores: All Outputs (Store/Recall)» (almacenes: todas las salidas
—almacenar/recuperar—) crea una pantalla similar a la pantalla Stores de las salidas
individuales, pero con una columna adicional para ON/OFF. Las tres salidas se enumeran en
filas sucesivas.
El estado On/Off de la salida se incluye a fin de que las memorias puedan recuperarse en
secuencia, incluyendo el encendido o apagado de las salidas. Tenga en cuenta que la
recuperación de una memoria anulará el estado On/Off existente, debiendo ello tenerse en
cuenta al configurar la fuente de alimentación antes de almacenar la entrada de cada estado.
Tenga en cuenta, además, que la solicitud de recuperación de una posición de memoria podría
no completarse si invoca determinados cambios de intervalo; consulte la sección 7.6 para más
información.
El nivel de promediación que está siendo configurado para el medidor de corriente se indica
por medio del símbolo
tras el valor de corriente fijado. Cualquier valor de Multi-
On/Multi-Off diferente a Quick (rápido) para todas se indica por medio de un símbolo
de reloj después del estado On/Off.
Tenga en cuenta que los ajustes de retardo de la salida solamente se aplican cuando se usa la
función Multi-On/Multi-Off y no cuando se recupera una memoria.

9.4 Funcionamiento y secuenciado de Multi-On/Multi-Off

Menu > Multi-On/Multi-Off Setup
Las dos teclas de la esquina inferior derecha rotuladas Multi-On y
Multi-Off controlan el comportamiento On y Off de las tres salidas en
conjunto.
Por defecto, estas teclas ofrecen una función On/Off sincronizada por
la que las tres salidas se encienden o apagan de forma simultánea mediante la pulsación de
una sola tecla.
La función de System Menu «Multi-On/Multi-Off Setup» (configuración de encendido
múltiple/apagado múltiple) permite cambiar la operación de estas teclas de acuerdo a las
necesidades del usuario. Es posible
introducir retardos entre los encendidos
o apagados de las salidas con el fin de
introducir una secuencia On u Off,
pudiendo excluirse cualquier salida
individual del control Multi-On o Multi-
Off.
En la configuración predeterminada de
fábrica, los retardos para On y Off se
encuentran todos fijados a Quick
Página 18
