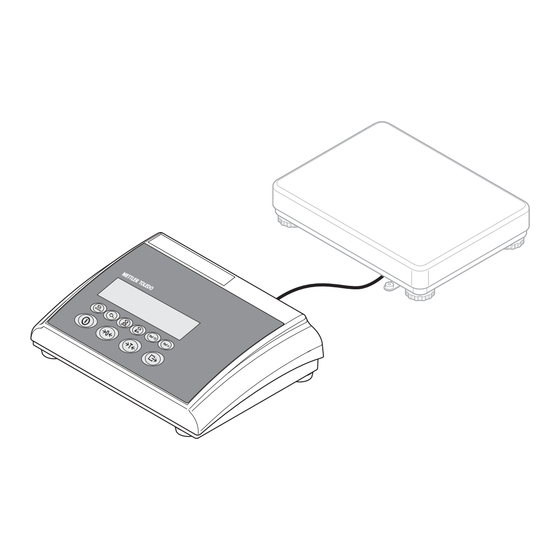

- Página 1 Instrucciones de manejo METTLER TOLEDO Terminal de pesada IND435 www.mt.com/support...
- Página 2 @@@@@ Felicidades por escoger la calidad y precisión de METTLER TOLEDO. El uso adecuado, de acuerdo con este manual de funcionamiento la calibración y el mantenimiento regular por parte de nuestro equipo del servicio técnico formado en fábrica, garantizan una operación fiable y precisa, protegiendo su inversión.
-
Página 3: Tabla De Contenido
IND435 Índice Índice Página Introducción ..................5 Notas de seguridad ................5 Descripción ..................6 Puesta en servicio ................10 Eliminación de residuos ..............11 Manejo ..................12 Conexión y desconexión ..............12 Puesta a cero y corrección del punto cero ..........12 Pesada simple ................12 Pesada con tara ................13 Pedido del peso bruto ..............14... - Página 4 IND435 Índice Datos técnicos y accesorios ............43 Datos técnicos ................43 Accesorios ..................46 Apéndice ..................47 Pruebas de seguridad técnica ............47 Tablas valores Geo ................. 47 Alfabético ..................50 Instrucciones de manejo 22011488B 05/08...
-
Página 5: Introducción
Introducción 1 Introducción Notas de seguridad ¡ATENCIÓN! ¡No utilizar IND435 en entornos con peligro de explosión! En nuestro programa de ventas hay balanzas especiales para entornos con peligro de explosión. ¡PRECAUCIÓN! Los terminales con clase de protección IP65 son a prueba de polvo y están protegidos contra chorros de agua según EN 60529. -
Página 6: Descripción
➜ Sustituir inmediatamente las fundas protectoras deterioradas o cuando están muy sucias. Descripción Al terminal IND435 se pueden conectar plataformas de pesada de METTLER TOLEDO sin ninguna dificultad. La alimentación de corriente se realiza a través de un equipo de alimentación de red incorporado o a través de una batería externa. - Página 7 IND435 Introducción 1.2.1 Resumen Display Especificaciones, placa de características Teclas Conexión fuente de alimentación Conexión de plata- forma de pesada Interface opcional Interface RS (estándar) Instrucciones de manejo 22011488B 05/08...
- Página 8 IND435 Introducción 1.2.2 Indicador Auto Indicador de 7 segmentos, 7 dígitos, con punto decimal Interface activo Símbolo para indicación de valores bruto y neto Balanza activa Indicación campo de pesada Estado de carga del acumulador; sólo en balanzas con acumulador Unidades de peso Número de piezas de referencia elegido...
- Página 9 IND435 Introducción 1.2.3 Teclado Funciones principales Tecla Función en modo de mando Función en el menú Encender/Apagar el equipo; cancelar A la última opción de menú -END- Puesta a cero de balanza Al bloque anterior Tarar balanza Al bloque siguiente Tecla de transferencia Activar opción de menú...
-
Página 10: Puesta En Servicio
Observación Las balanzas parcialmente certificadas (primera fase del certificación) deberán ser certificadas por una oficina autorizada o por el servicio posventa METTLER TOLEDO. ➜ Llamar al servicio posventa METTLER TOLEDO. Los terminales con AccuPac pueden funcionar en uso normal aprox. 30 horas sin conexión a la red. -
Página 11: Eliminación De Residuos
IND435 Introducción Eliminación de residuos En cumplimiento de los requisitos de la Directiva Europea 2002/96 CE sobre Equipos Eléctricos y Electrónicos Antiguos (WEEE), este aparato no deberá desecharse junto con la basura doméstica. Esto rige conforme al sentido también para los países de la UE, de acuerdo a las reglamentaciones nacionales vigentes. -
Página 12: Manejo
IND435 Manejo 2 Manejo Conexión y desconexión ➜ Apretar Conexión La balanza ejecuta un test del display. La balanza está lista para el servicio cuando aparece la indicación de peso. ➜ Apretar Desconexión Antes de que el indicador se apaga, aparece brevemente -OFF-. -
Página 13: Pesada Con Tara
IND435 Manejo Pesada con tara 2.4.1 Tarar ➜ Poner un recipiente vacío y apretar Aparecen la indicación de cero y el símbolo NET. El peso de tara permanece almacenado, hasta que es borrado. 2.4.2 Borrar tara ➜ Descargar la balanza y apretar El símbolo NET desaparece, y la indicación de cero aparece. -
Página 14: Pedido Del Peso Bruto
IND435 Manejo Pedido del peso bruto 1. Apretar El peso bruto se muestra durante 2 segundos. 2. Mientras se indica el peso bruto, apretar de nuevo Se muestra el valor de tara. Después de pocos segundos, la balanza cambia otra vez a la indicación de peso neto. -
Página 15: Registro De Los Resultados
IND435 Manejo Con inicio automático Requisito En el menú está elegido AVErAGE -> AUtO. La mercancía para pesar debe ser más pesada que 5 pasos de indicación de la balanza. 1. Poner la mercancía para pesar en la balanza. La balanza inicia automáticamente la pesada dinámica. -
Página 16: Limpieza
IND435 Manejo 2.11 Limpieza ¡ATENCIÓN! ¡Peligro de descarga de corriente! ▲ Antes de proceder a la limpieza con un trapo húmedo, extraer la clavija de red, para aislar el equipo de la red eléctrica. Otras indicaciones para la limpieza: Utilizar un trapo húmedo. -
Página 17: Recuento
IND435 Recuento 3 Recuento El terminal IND435 dispone de funciones adicionales para contar el número de pie- zas. Los respectivos ajustes en el menú se describen en la sección 4.4.1. Recuento de piezas en un recipiente 1. Poner el recipiente vacío en la balanza y apretar El recipiente se tara, la indicación de cero aparece. -
Página 18: Recuento De Piezas De Un Recipiente
IND435 Recuento Recuento de piezas de un recipiente 1. Poner el recipiente lleno en la balanza y apretar El recipiente se tara, la indicación de cero aparece. 2. Sacar 10 piezas de referencia y apretar ➜ Sacar el número de piezas indicado sobre la tecla y apretar La balanza determina el peso unitario medio y luego indica el número de piezas... -
Página 19: Optimización De Referencia
IND435 Recuento Optimización de referencia Cuanto mayor el número de piezas de referencia, tanto más exacto el número de pie- zas determinado por la balanza. 3.5.1 Optimización de referencia automática Con este fin, en el menú debe estar configurado rEF.OPt -> AUtO. En el indicador aparece el símbolo Auto Opt. -
Página 20: Recuento Con Dos Balanzas
IND435 Recuento Recuento con dos balanzas Para el recuento de piezas se puede conectar una segunda balanza o plataforma de pesada, p.ej. una balanza de suelo para el recuento de mayor cantidad de piezas a través del interface para segunda balanza analógica. - Página 21 IND435 Recuento 3.7.3 Recuento con balanza auxiliar conectada Observación Esta configuración se presta para el recuento de las más distintas piezas. Así p.ej., las piezas más pequeñas se recuentan en una balanza, y en la otra las más grandes. Requisito La segunda balanza conectada está...
-
Página 22: Configuración De Ajustes En El Menú
IND435 Configuración de ajustes en el menú 4 Configuración de ajustes en el menú En el menú se pueden modificar los ajustes de equipo configurados y activar las fun- ciones, permitiendo así una adaptación individual a las demandas de pesada. - Página 23 IND435 Configuración de ajustes en el menú 4.1.2 Selección y configuración de parámetros COdE APPLIC tErMINL COMMUNI dIAGNOS SCALE COM 2 COM 1 dISPLAY tArE dEVICE ACCESS rESEt PWr.OFF b.LIGHt SLEEP MOdE PriNtEr PArAMEt rSt. COMX ➜ Avanzar al bloque siguiente: apretar Hojear páginas en un...
-
Página 24: Resumen
IND435 Configuración de ajustes en el menú Resumen Nivel 1 Nivel 2 Nivel 3 Nivel 4 Nivel 5 Nivel 6 Pág. SCALE SCALE1/SCALE2 dISPLAY UNIt1 g, kg, oz, lb, t UNIt2 g, kg, oz, lb, t rESOLU UNt.rOLL ON, OFF... - Página 25 IND435 Configuración de ajustes en el menú Nivel 1 Nivel 2 Nivel 3 Nivel 4 Nivel 5 Nivel 6 Pág. COMMUNI COM 1/COM 2 MOdE Print A.Print CONtINU dIALOG CONt.OLd dIAL.OLd dt-b GrOSS ON, OFF tArE ON, OFF ON, OFF...
- Página 26 IND435 Configuración de ajustes en el menú Nivel 1 Nivel 2 Nivel 3 Nivel 4 Nivel 5 Nivel 6 Pág. rSt.COMx SUrE? COMMUNI OPtION EtH.NEt IP.AddrS, SUbNEt, GAtEWAY USb tESt IN 0 ... 3 diGitAL OFF, ZErO, tArE, Print, rEF 10, rEF n, SCALE, Unit, ...
-
Página 27: Ajustes De Balanza (Scale)
IND435 Configuración de ajustes en el menú Ajustes de balanza (SCALE) 4.3.1 SCALE1/SCALE2 – Elegir balanza Esta opción de menú aparece sólo cuando se ha conectado una segunda balanza analógica o plataforma de pesada. 4.3.2 CAL – Calibrado (ajuste) Esta opción de menú no está disponible para las balanzas certificadas sin pesa de calibración interna. - Página 28 IND435 Configuración de ajustes en el menú 4.3.5 ZERO – Corrección de puesta a cero automática Esta opción de menú no aparece en las balanzas certificadas. Activar/desactivar la corrección de puesta a cero automática y elegir el campo de puesta a cero.
-
Página 29: Ajustes De Aplicación (Application)
IND435 Configuración de ajustes en el menú 4.3.9 RESET – Restaurar los ajustes de balanza a los ajustes de fábrica Consulta de seguridad SUrE? • Restaurar con los ajustes de balanza al ajuste de fábrica • No restaurar los ajustes de interface al ajuste de fábrica con Ajustes de aplicación (APPLICATION) -
Página 30: Ajustes De Terminal (Terminal)
IND435 Configuración de ajustes en el menú 4.4.2 AVERAGE – Cálculo del valor promedio para una carga no estable Calcular el peso promedio desactivada Calcular el peso promedio con inicio automático del ciclo de pesada AUtO Calcular el peso promedio con inicio manual del ciclo de pesada con MAnuAL 4.4.3... -
Página 31: Configuración De Interfaces (Communication)
IND435 Configuración de ajustes en el menú 4.5.2 ACCESS – Contraseña para entrada del supervisor al menú Introducción de la contraseña para entrada del supervisor al menú SUPErVI Petición de introducir la contraseña. ENtER.C ➜ Introducir la contraseña y confirmar con Petición de repetir la contraseña. - Página 32 IND435 Configuración de ajustes en el menú Para la conexión de un segundo indicador (activa automáticamente la alimentación 2nd.dISP de tensión 5 V en la patilla 9) Transmisión de los datos de la balanza de referencia (conmutación automática) Transmisión de los datos de la balanza de cantidades (conmutación automática) bULK Transmisión de los datos de la balanza de referencia o balanza de cantidades (co-...
- Página 33 IND435 Configuración de ajustes en el menú 4.6.4 COM1/COM2 -> RESET COM1/RESET COM2 – Restaurar interface serie a los ajus- tes de fábrica Consulta de seguridad SUrE? • Restaurar con los ajustes de interface al ajuste de fábrica • No restaurar los ajustes de interface con 4.6.5...
- Página 34 IND435 Configuración de ajustes en el menú Configurar salidas 0 ... 3 OUT 0 ... 3 • Salida no utilizada • Valor de peso estable StAbLE • Peso mínimo insuficiente bEL.Min– • Peso mínimo alcanzado o sobrepasado AbV.Min+ • Subcarga...
- Página 35 IND435 Configuración de ajustes en el menú 4.6.6 DEF.PRN – Configuración de plantillas (templates) Elegir Template1 o Template2 tEMPLt1/tEMPLt2 Elegir línea LINE 1 ... 12 • Línea no utilizada NOt.USEd Línea como cabecera. El contenido de la cabecera debe definirse a través de un •...
-
Página 36: Diagnóstico E Impresión De Los Ajustes De Menú (Diagnos)
IND435 Configuración de ajustes en el menú Diagnóstico e impresión de los ajustes de menú (DIAGNOS) Comprobar balanza tESt SC Extern Comprobar la balanza con pesa de calibración externa 1. La balanza comprueba la puesta a cero; en el indicador aparece -0-. A conti- nuación en el indicador parpadea la pesa comprobada. -
Página 37: Descripción De Interfaces
5 Descripción de interfaces Comandos de interface SICS El terminal IND435 soporta el conjunto de comandos MT-SICS (METTLER TOLEDO Standard Interface Command Set). Los comandos SICS permiten configurar, consul- tar y manejar el terminal desde un PC. Los comandos SICS se dividen en varios nive- les. - Página 38 IND435 Descripción de interfaces 5.1.2 Requisitos para la comunicación entre balanza y PC • La balanza debe estar conectada a través de un cable adecuado con el interface RS232, RS485, USB o Ethernet de un PC. • El interface de la balanza debe estar configurado al modo operativo "Dialog", véase sección 4.6.1.
-
Página 39: Modo Toledo Continuous
IND435 Descripción de interfaces Modo TOLEDO continuous 5.2.1 Comandos TOLEDO continuous En el modo TOLEDO continuous, la balanza soporta los siguientes comandos de entrada: Comando Significado Impresión del resultado actual Tarar la balanza Puesta a cero del indicador Borrar el valor actual Determinar referencia 5.2.2... - Página 40 IND435 Descripción de interfaces Palabra de estado A Estado Bit Función Selección 6 Posición decimal 0.0X 0.00X 0.000X 0.0000X Paso de cifras Palabra de estado B Palabra de estado C Función/Valor Función/Valor kg/lb Bruto/Neto: Neto = 1 Signo: Negativo = 1...
-
Página 41: Avisos De Acontecimientos Y Mensajes De Error
IND435 Avisos de acontecimientos y mensajes de error 6 Avisos de acontecimientos y mensajes de error Fallo Causa Solución ➜ Aumentar la iluminación de Indicador apagado • Iluminación de fondo demasiado oscura fondo (b.LIGHt) ➜ Comprobar la red Falta tensión de red •... - Página 42 IND435 Avisos de acontecimientos y mensajes de error Fallo Causa Solución ➜ Con este peso unitario medio no • Peso unitario medio muy bajo es posible ningún recuento en esta balanza ➜ Cuidar de condiciones ideales • Valor de peso inestable en la for- mación de referencia...
-
Página 43: Datos Técnicos Y Accesorios
IND435 Datos técnicos y accesorios 7 Datos técnicos y accesorios Datos técnicos 7.1.1 Datos generales IND435 Aplicaciones • Pesar • Pesada dinámica • Recuento con número de piezas de referencia fijo o variable • Recuento con balanza de referencia y balanza de cantidades Ajustes •... - Página 44 IND435 Datos técnicos y accesorios IND435 Conexión a la red Conexión directa a la red (La inestabilidad de la tensión de red no debe ser mayor que ±10 % de la tensión nominal): • 230 V, 50 Hz, 70 mA 240 V, 50 Hz, 70 mA •...
- Página 45 IND435 Datos técnicos y accesorios 7.1.3 Peso netos sin acumulador con OptionPac (con acumulador) IND4.. 2,4 kg 4,4 kg 7.1.4 Conectores de interface Las balanzas compactas pueden equiparse con máximo 2 interfaces. Combinaciones posibles: COM1 COM2 Nota RS232 – RS232...
-
Página 46: Accesorios
IND435 Datos técnicos y accesorios Accesorios Denominación Número de pedido Funda protectora para IND4.. 21 255 045 Soporte de pared para IND4.. 22 011 471 Indicador secundario RS-PD/PASM 21 302 875 Indicador secundario ADI412 22 013 978 Indicador secundario ADI412-B, con retroiluminación 22 013 977 Box de relés 4 para conectar al interface I/O digital... -
Página 47: Apéndice
8 Apéndice Pruebas de seguridad técnica El terminal IND435 fue verificado por oficinas de control acreditadas. Éste ha apro- bado las pruebas de seguridad técnica expuestas a continuación y lleva las respec- tivas marcas de control. La producción está sujeta al control de fabricación a través de las autoridades de control. - Página 48 IND435 Apéndice Latitud geográfica Valor Geo País 57°30' – 59°40' Estonia 59°48' – 64°00' Finlandia 64°00' – 70°05' 41°20' – 45°00' Francia 45°00' – 51°00' 49°00' – 55°00' Gran Bretaña 55°00' – 62°00' 34°48' – 41°45' Grecia 45°45' – 48°35' Hungría...
- Página 49 IND435 Apéndice Valores Geo 6000e/7500e OIML Class III (Altura ≤1000 m) 8.2.2 Latitud geográfica Valor Geo 00°00' – 12°44' 05°46' – 17°10' 12°44' – 20°45' 17°10' – 23°54' 20°45' – 26°45' 23°54' – 29°25' 26°45' – 31°56' 29°25' – 34°21' 31°56' –...
-
Página 50: Alfabético
IND435 Alfabético 9 Alfabético Accesorios ......46 Medidas .........44 Tara Ajuste ........27 Mensajes de error ....41 Automáticamente....13 Ajustes........43 Menú Borrar ......13 Ajustes de terminal ....30 Application......29 Tara consecutiva ....13 Aplicaciones ......43 Communication ....31 Tara consecutiva ..... - Página 52 *22011488B* 22011488B Reservadas las modificaciones técnicas © Mettler-Toledo (Albstadt) GmbH 05/08 Printed in Germany 22011488B Mettler-Toledo (Albstadt) GmbH D-72458 Albstadt Tel. ++49-7431-14 0, Fax ++49-7431-14 232 Internet: http://www.mt.com...
