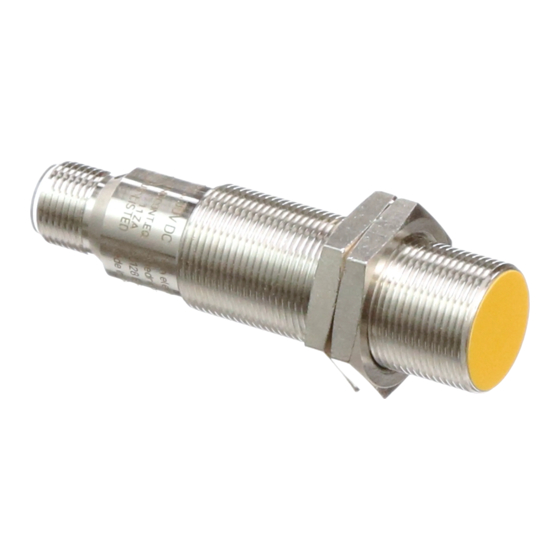

Detector inductivo de seguridad

Publicidad

Enlaces rápidos

Manual de instrucciones original
Detector inductivo de seguridad
GG712S
ES

Publicidad

Tabla de contenido
loading

Resumen de contenidos para IFM GG712S

  • Página 1 Manual de instrucciones original Detector inductivo de seguridad GG712S...
  • Página 2: Tabla De Contenido

    Índice de contenidos 1 Advertencia preliminar �����������������������������������������������������������������������������������������3 1�1 Símbolos utilizados ����������������������������������������������������������������������������������������3 1�2 Indicaciones de advertencia utilizadas ����������������������������������������������������������3 2 Indicaciones de seguridad �����������������������������������������������������������������������������������4 2�1 Requisitos técnicos de seguridad para la aplicación �������������������������������������5 3 Componentes incluidos en la entrega �����������������������������������������������������������������5 4 Uso previsto ���������������������������������������������������������������������������������������������������������6 5 Función ����������������������������������������������������������������������������������������������������������������6 5�1 Zona de accionamiento ���������������������������������������������������������������������������������6 6 Montaje ����������������������������������������������������������������������������������������������������������������7...
  • Página 3: Advertencia Preliminar

    1 Advertencia preliminar Este manual de instrucciones es parte integrante del equipo� Está dirigido a todo el personal técnico en conformidad con las directivas CEM, sobre máquinas y de baja tensión, así como con los reglamentos de seguridad� El manual de instrucciones contiene indicaciones para el correcto uso de este producto�...
  • Página 4: Indicaciones De Seguridad

    2 Indicaciones de seguridad • Respete las indicaciones de este manual de instrucciones� • El uso indebido puede acarrear un funcionamiento erróneo del equipo� En consecuencia, se pueden causar daños materiales y/o personales durante el funcionamiento de la instalación� Por este motivo, deben respetarse todas las indicaciones de instalación y manejo del equipo descritas en este documento�...
  • Página 5: 2�1 Requisitos Técnicos De Seguridad Para La Aplicación

    ► Los equipos dañados deben ser sustituidos� 3 Componentes incluidos en la entrega 1 detector de seguridad GG712S con 2 tuercas de fijación M18, 1 manual de instrucciones original GG712S, nº de referencia 80269278� En caso de que uno de los componentes citados falte o esté dañado, póngase en...
  • Página 6: Uso Previsto

    4 Uso previsto El detector inductivo de seguridad GG712S detecta metales sin contacto� Función de seguridad SF: el estado seguro (etapa de salida desactivada; valor lógico "0") se alcanza en caso de un desamortiguamiento superior o igual a la distancia de desconexión segura s (→...
  • Página 7: Montaje

    ► Deben observarse las condiciones de montaje según se muestra en las ilustraciones 1 a 3: 56 mm 21 mm 18 mm ► Apretar el conector hembra según las indicaciones del fabricante� Par de apriete para los conectores hembra de ifm (p�ej� EVxxxx: 0,6���1,5 Nm)�...
  • Página 8: 6�1 Medidas Contra Una Fácil Manipulación

    6.1 Medidas contra una fácil manipulación El detector de seguridad reacciona ante objetos metálicos, como p�ej�, el marco de una puerta de seguridad� Otros objetos metálicos que no estén destinados a provocar la activación del detector, no deben causar accidentalmente una activación del detector de seguridad�...
  • Página 9: 8�1�2 El Estado Conmutado

    A2 está desconectada, la unidad lógica de seguridad conectada debe llevar al conjunto del sistema al estado definido como seguro� 8.1.2 El estado conmutado Si el elemento amortiguador se encuentra en la zona de accionamiento y no hay error del detector, las dos salidas A1 y A2 (OSSD) se activan (valor lógico "1")� 8.1.3 Datos de salida Los datos de salida son compatibles con los datos de la entrada según EN 61131-2 tipo 1 ó...
  • Página 10: 8�2 Tiempos De Reacción

    8.2 Tiempos de reacción Tiempo de reacción tras demanda de seguridad (retirada de la zona de ≤ 1 ms accionamiento) Tiempo de reacción ante la aproximación a la zona de accionamiento ≤ 1 ms (tiempo de accionamiento) Tiempo de riesgo / tiempo de reacción relativo a la detección de errores ≤...
  • Página 11: Datos Técnicos

    9 Datos técnicos GG712S GIGA4005-2PS/SIL2/US Detectores inductivos Características del producto Detector inductivo de seguridad Rosca métálica M18 x 1 Conector M12 Zona de accionamiento 1...5 mm; [b] enrasable Cumple con los requisitos: EN ISO 13849-1: 2015 Categoría 2 PL d (se puede utilizar en aplicaciones hasta la categoría 3)
  • Página 12 accionamiento (tiempo de accionamiento) Tiempo de riesgo (tiempo de [ms] reacción a errores) ≤ 20 Condiciones ambientales Lugar de utilización Clase C según EN 60654-1, lugar protegido de la intemperie Temperatura ambiente [°C] -25...70, para vida útil ≤ 87600 h 10...40, para vida útil ≤...
  • Página 13: Solución De Fallos

    IEC 60947-5-2 (FE360 = ST37K) de 18x18x1 mm en todo el rango de temperatura. Cantidad por pack [Pieza] ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — ES — GG712S-03 — 19.05.2016 10 Solución de fallos Indicación LED → 8.3 Problema Causa posible Solución de fallos...
  • Página 14: Terminología Y Abreviaturas

    12 Terminología y abreviaturas OSSD Output Signal Switch Device Elemento de conmutación de la señal de salida PDDB Proximity devices with defined Dispositivo de detección de proximidad con behaviour under fault conditions comportamiento definido en condiciones de defecto Probability of (dangerous) Failure Probabilidad de un fallo (peligroso) por hora (PFH per Hour...
