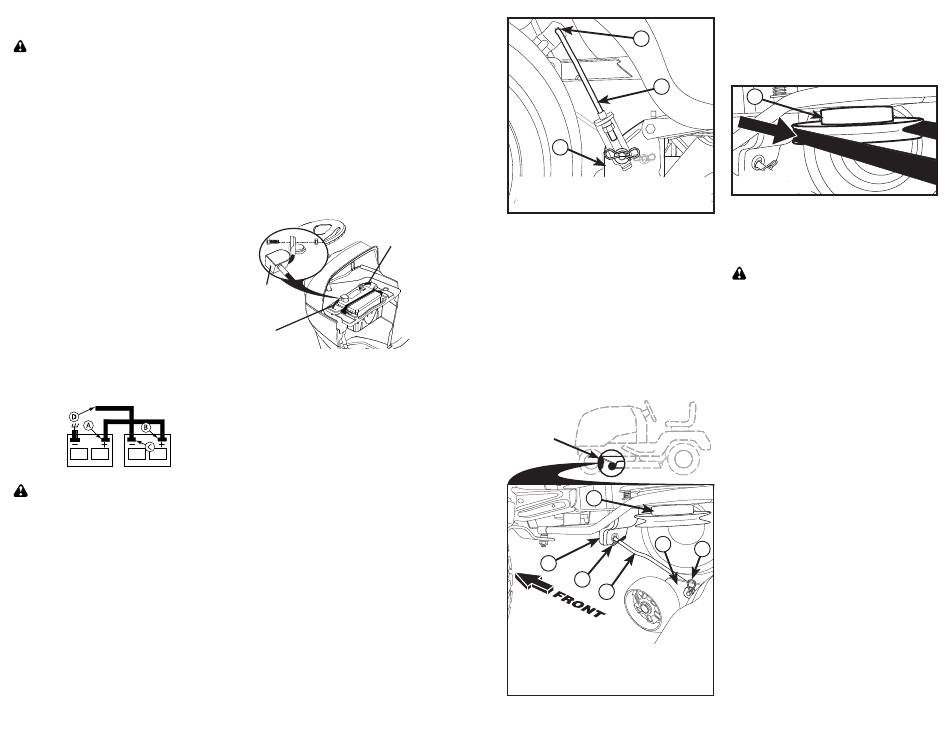

PARA HACER ARRANCAR EL MOTOR CON
UNA BATERÍA BAJA
ADVERTENCIA: Las baterías de ácido-plo mo
generan gases explosivos. Mantenga las chispas,
las llamas y los materiales para fumar alejados de
las baterías. Siempre use una protección para los
ojos alrededor de las baterías.Si su batería está
demasiado baja como para hacer arrancar el mo-
tor tiene que volverse a cargar. (Vea "Batería" en
la sección de Mantenimiento de este manual).
Si se usan "cables de em pal me" para un arranque
de emergencia, siga este procedimiento:
IMPORTANTE: Su tractor esta equipado con
un sistema de 12 volts. El otro vehículo también
tiene que tener un sistema de 12 volts. No use
la batería de su tractor para hacer arrancar a
otros vehículos.
PARA ADJUNTAR LOS CABLES DE EMPALME –
1. Conecte cada extremo del cable ROJO con el
terminal (A-B) POSITIVO (+) de cada batería,
preocupándose de no hacer cortocircuito en
el chasis.
2. Conecte un extremo del cable NEGRO con
el terminal (C) NEGATIVO (-) de una batería
completamente cargada.
3. Conecte el otro extremo del cable (D) NEGRO
con un buena CONEXIÓN A TIERRA DEL
CHASIS, alejado del estanque de com bus-
ti ble y de la batería.
PARA REMOVER LOS CABLES, INVIERTA EL
ORDEN
1. El cable NEGRO primero del chasis y luego
de la batería completamente cargada.
2. El cable ROJO al último de ambas baterías.
Batería
Débil o
Completa-
Descargada
Cargada
REEMPLAZAR LA BATERIA
ADVERTENCIA: No haga cortocircuito con los
terminales de la batería al permitir que una llave
de tuerca o cualquier otro objeto entre en contacto
con ambos terminales a la misma vez. Antes de
ins ta lar la batería remueva las pulseras de metal,
los relojes de pulsera de met al, los anillos, etc.
El terminal positivo tiene que conectarse primero
para evitar las chispas debido a la conexión a
tierra por accidente.
1. Levantamos la capota a la posición levantada.
2. Remueve la protección de los terminales.
3. Desconecte el cable de la batería NEGRO
primero y luego el cable de la batería ROJO
y remueva la batería del tractor.
4. Instale la nueva batería con los términos en
misma posición como la batería vieja.
5. Reemplazamos cubierta terminal.
6. Primero, conecte el cable de la batería ROJO
con el terminal positivo (+) con el perno
hexagonal y la tuerca según se muestra.
Apriételos en forma segura.
7. Conecte el cable de conexión a tierra NE-
GRO al terminal negativo (-) con el perno
hexagonal y la tuerca que queden. Apriételos
en forma segura.
8. Cerramos la capota.
Cubierta
Terminal
Cable
Rojo
(Positivo)
PARA CAMBIAR LA BOMBILLA DE LA LUZ
DELANTERA
1. Levante el capota.
2. Tire el sujetador de la bombilla fuera del
agujero en la parte trasera del enrejado.
3. Cambie la bombilla en el sujetador y empuje
Batería
el sujetador de la bombilla, en forma segura,
hacia atrás en el agujero en la parte trasera
mente
del enrejado.
4. Cierre el capota.
ENTRECIERRE Y RELÉS
El alambrado suelto o dañado puede producir el
mal fun cio na mien to de su tractor, o que deje de
funcionar, o le impida el arrancar.
• Revise el alambrado.
PARA CAMBIAR EL FUSIBLE
Cámbielo por un fusible tipo enchufable de 30
amps, tipo au to mo triz. El sujetador del fusible
está ubicado detrás del tablero.
66
D
C. Rear Lift Link(s)
D. Right Side Rear Mower Bracket
U. Hole
8. ATTACH FRONT LINK (E)
•
Turn steering wheel to position wheels
Ca ble Negro
straight forward.
(Negativo)
•
From front of tractor, insert rod end of
front link (E) through front hole in tractor
front suspension bracket (F).
•
Move to left side of mower and and insert
large retainer spring (G) through hole in
front link (E) behind front suspension
bracket (F).
•
Insert other end of link (E) into hole in
front mower bracket (H) and secure with
washer and small retainer spring (J).
NOTE: Requires deck lifting.
Front Link
Location
F
E. Front Lift Link Assembly
F. Front Suspension Bracket
G. Large Retainer Spring
H. Front Mower Bracket
J. Small Retainer Spring
M. Engine Clutch Pulley
9. INSTALL BELT ON ENGINE CLUTCH
PULLEY (M)
U
•
Disengage belt tension rod (K) from
locking bracket (L).
•
Install belt onto engine clutch pulley (M).
C
M
M. Engine
Clutch Pulley
IMPORTANT: Check belt for proper routing
in all mower pulley grooves and under
mandrel covers.
•
Engage belt tension rod (K) on locking
bracket (L).
CAUTION: Belt tension rod is spring
loaded. Have a tight grip on rod and engage
slowly.
•
Raise attachment lift to highest position.
•
If necessary, adjust gauge wheels
before op er at ing mower as shown in the
Operation section of this manual.
MOWER DRIVE BELT INSTALLATION
Follow procedure described in "TO REPLACE
MOWER BLADE DRIVE BELT" in the "Ser-
vice and Adjustments" section of this manual.
M
H
J
G
E
11
