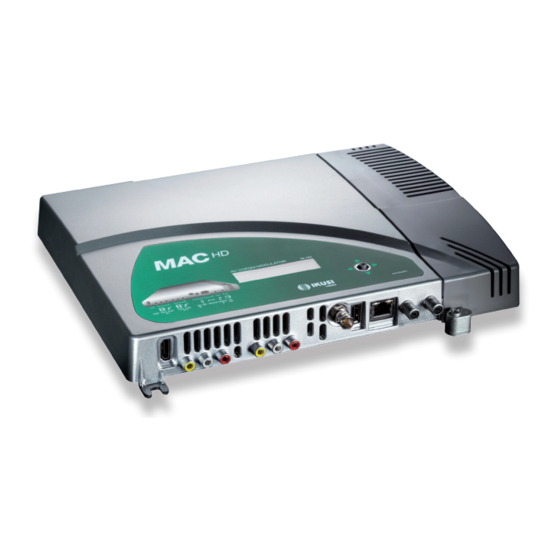

- Página 1 Manual de usuario para interfaz web MAC-HD REF. 4493 Modulador autónomo de alta definición...
-
Página 3: Tabla De Contenido
Índice Introducción Acerca de este Manual Descripción del Producto Conexión al interfaz web Conexión Ethernet: Mediante aplicación IKUSI HEADEND DISCOVERY De forma manual Configuración general Menú principal Identificación Configuración local y de red LCD+Joystick Cambiar Clave acceso Guardar/Restaurar configuración Actualización Reiniciar Ajustes en las señales... -
Página 4: Introducción
Introducción Introducción Acerca de este Manual Este manual describe el entorno de configuración del equipo MAC-HD basado en interfaz web mediante conexión Ethernet. El alcance de las opciones de configuración es completo: puesta en funcionamiento, ajuste y control de fallos del equipo MAC-HD. -
Página 5: Conexión Al Interfaz Web
Acceder a las PROPIEDADES TCP/IP del PC y configurar los siguientes parámetros: DIRECCIÓN IP DEL PC: 192.168.1.1 MÁSCARA DE SUBRED: 255.255.255.0 Conectar el PC al puerto LAN (RJ-45) del equipo MAC-HD (posición 1 en la ilustra- ción siguiente). LEYENDA 1 - Conector Ethernet (puerto LAN, RJ-45) - Página 6 El proceso de configuración debe llevarse a cabo en modo local, aun cuando posteriormente se puede acceder al equipo desde cualquier PC de la LAN. Iniciar el navegador web e introducir la dirección IP del equipo MAC-HD: DIRECCIÓN IP INICIAL: 192.168.1.6 NOTA Esta dirección IP inicial puede ser modificada por el usuario.
-
Página 7: Configuración General
Conexión al interfaz web Configuración general Menú principal 1-Menú principal 2-Submenús 3-Área de trabajo 4-Selección idioma 5-Guardar configuración Para explorar los diferentes menús, seleccionar cada uno en el área de menús (posición 1 en la ilustración anterior). En función de las necesidades de cada menú, estos constarán de uno o varios submenús (posición 2 en la ilustración anterior). -
Página 8: Identificación
Seleccionar el menú GENERAL y a continuación el submenú CONFIGURACIÓN. Acceder a la ficha IDENTIFICACIÓN. La ficha de configuración IDENTIFICACIÓN establece los datos identificativos del equi- po MAC-HD. MODELO: Muestra la denominación del modelo de equipo. El dato no se puede modificar. -
Página 9: Lcd+Joystick
Seleccionar la ficha CONFIGURACIÓN DE RED. La ficha de configuración RED establece los parámetros de conexión de red Ethernet del equipo MAC-HD. DIRECCIÓN IP: Introducir una dirección IP estática dentro del rango válido de la red local a que está conectado el equipo. -
Página 10: Cambiar Clave Acceso
Acceder a la ficha CLAVE. La ficha de configuración CLAVE permite cambiar la actual clave de acceso al Interfaz web del equipo MAC-HD (ver sección, conexión al interfaz web). CLAVE ANTIGUA: Introducir la clave actual. CLAVE NUEVA: Introducir la clave nueva. -
Página 11: Actualización
Conexión al interfaz web Acceder a RESTAURAR CONFIGURACIÓN DE FÁBRICA y hacer clic en el botón RESET DE FÁBRICA para restablecer la configuración de fábrica del equipo. ¡CUIDADO! esto hará que se pierdan sus datos de configuración. Actualización Seleccionar el menú GENERAL y a continuación el submenú ACTUALIZACIÓN. El equipo muestra automáticamente la versión de firmware actualmente instalada. -
Página 12: Reiniciar
Reiniciar Seleccionar el menú GENERAL y a continuación el submenú REINICIAR. Hacer clic en el botón REINICIAR. La ficha de configuración REINICIAR permite reiniciar el equipo MAC-HD. A continuación de reiniciar el equipo aparece la pantalla de bienvenida del mismo. -
Página 13: Ajustes En Las Señales
Ajustes en las señales Ajustes en las señales Servicios Seleccionar el menú AJUSTES y a continuación el submenú SERVICIOS. Dentro del submenú SELECCIÓN especificar los parámetros: TIPO DE ENTRADA: Especificar una de las cinco combinaciones posibles. TIPO DE SALIDA: DVB-T o IP. Dentro del submenú... - Página 14 Ajustes en las señales Dentro del submenú CONFIGURACIÓN DE SALIDA especificar los parámetros: BRILLO (1-255): Permite configurar el brillo de la imagen dentro del rango de valores 1 a 255. Se puede introducir un valor o subir y bajar unidad a unidad con los botones a la derecha del campo del valor.
-
Página 15: Salida Dvb-T
Ajustes en las señales BLOQUEO PIDs: Para bloquear cualquiera de los PIDs de cada servicio hacer clic sobre la casilla de selección correspondiente. NOMBRE: Informa del nombre de cada servicio. SID: Permite modificar el valor SID. NOTA El valor SID es importante para la detección de canales en algunos receptores. Todos los valores de SID deben ser diferentes para el conjunto de servicios pro- cesados por uno o más equipos que contribuyen a una salida RF común. - Página 16 Ajustes en las señales FRECUENCIA: Informa de la frecuencia de salida de la portadora de radiofrecuencia actual y permite modificar su valor. El valor de frecuencia debe corresponder al rango válido para las bandas VHF o UHF. ATENUACIÓN: Permite configurar una atenuación para la señal portadora de radiofre- cuencia a la salida variando este valor en el rango de 0 dB hasta 25 dB.
-
Página 17: Salida Ip
Ajustes en las señales EUROPE MODE: Se inserta descriptor para Europa. INDEPENDENT TELEVISION COMISION: Se inserta descriptor para UK. NORDIG MODE V1: Se inserta descriptor según la especificación Nordig V1. NORDIG MODE V2: Se inserta descriptor según la especificación Nordig V2. GENERIC MODE: Descriptor LCN genérico. - Página 18 Ajustes en las señales TTL: Contador interno que incorporan los paquetes de servicios y determina su propa- gación. QoS: Permite seleccionar la calidad del servicio. IP ORIGEN: Muestra la IP que se marca como emisor. PUERTO ORIGEN: Número identificativo del puerto que se marca como emisor. ACTIVAR VLAN: Permite activar/desactivar la red LAN virtual.
-
Página 19: Reproductor Usb
Estado Reproductor USB Seleccionar el menú AJUSTES y a continuación el submenú REPRODUCTOR USB. Dentro del submenú REPRODUCCIÓN DE ARCHIVOS el apartado de Estado nos infor- ma de: USB INSERTADO: Informa de la presencia o no de un pendrive insertado en el equipo. ARCHIVO DISPONIBLE: Informa de la disponibilidad de un archivo adecuado para su reproducción. -
Página 20: Estado
Estado Estado Seleccionar el menú ESTADO. Las fichas ESTADO informan conjuntamente del estado de las entradas, salida y otros parámetros generales del equipo (alarmas, temperatura y servicios). Acceder a la ficha ENTRADA. ENTRADA 1 y ENTRADA 2: VIDEO: informa de la existencia de señal de video válida a la entrada. AUDIO: informa de la existencia de señal de audio válida a la entrada. -
Página 21: General
Estado Acceder a la ficha GENERAL. ES ES GENERAL: VALORES: OK/ERROR TIEMPO EN MARCHA: Tiempo transcurrido desde el último arranque. ESTADO HW: Muestra error si se ha detectado un problema en el hardward. ESTADO IN: Muestra error si en una entrada SD se inserta una entrada HD. ESTADO COD: Muestra el estado del encoder MPEG. -
Página 22: Informes
Informes Informes Configuración Seleccionar el menú INFORMES y a continuación el submenú CONFIGURACIÓN. El informe general aporta información acerca de la configuración general del equipo realiza- da en las fichas de los submenús siguientes:... - Página 23 Informes...
-
Página 24: Logs
Logs Logs Seleccionar el menú INFORMES y a continuación el submenú LOGS DEL SISTEMA. El informe histórico del sistema nos informa de los eventos más recientes. Las entradas mostradas por este informe se pueden filtrar en función del nivel y del proce-... - Página 28 Ángel Iglesias, S.A. Paseo Miramón, 170 20014 San Sebastián, Spain Tel. +34 943 44 88 00 Fax +34 943 44 88 20 television@ikusi.com www.ikusi.tv MAC-HD (ES)
