Fundamentos, Gestión de ficheros | Nociones básicas

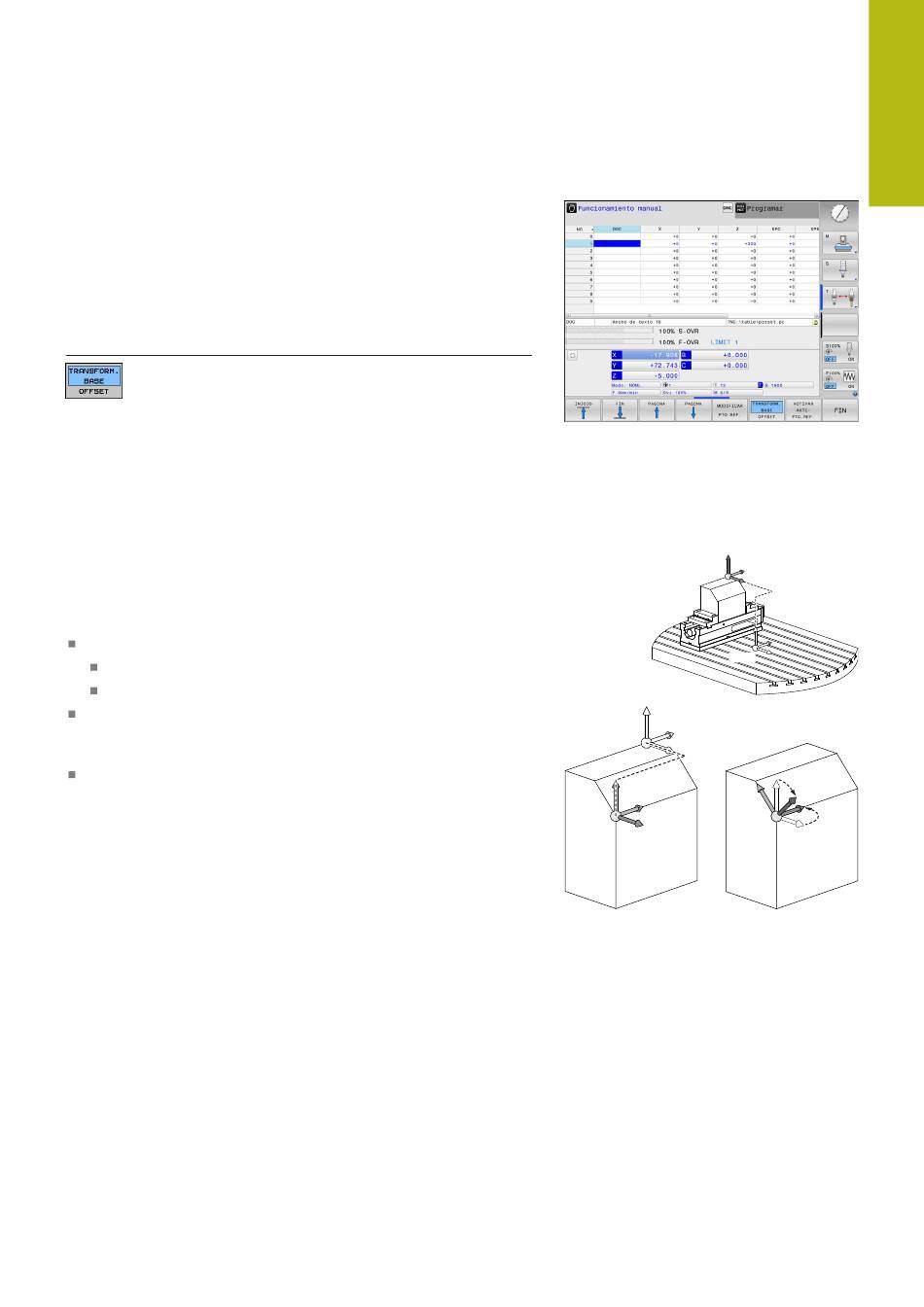

Sistema de coordenadas de la pieza W-CS
El sistema de coordenadas de la pieza es un sistema de
coordenadas cartesiano tridimensional cuyo origen de coordenadas
es el punto de referencia activo.
El usuario determina la posición y la orientación del sistema
de coordenadas de la pieza dependen de los valores
TRANSFORM. BASE de la fila activa de la tabla de puntos cero.
Softkey Aplicación
El usuario determina la posición y la orientación
del sistema de coordenadas de la pieza p. ej.
con la ayuda de un palpador digital 3D. El control
numérico guarda los valores calculados referidos
al sistema de coordenadas básico como valores
TRANSFORM. BASE en la gestión del punto de
referencia.
Información adicional: "Gestión de puntos de referencia",
Página 581
Con la ayuda de transformaciones, el usuario define en el sistema
de coordenadas de la pieza la posición y la orientación del sistema
de coordenadas del plano de mecanizado.
Transformaciones en el sistema de coordenadas de la pieza:
Funciones 3D ROT
Funciones PLANE
Ciclo 19 PLANO DE TRABAJO
Ciclo 7 PUNTO CERO
(desplazamiento antes
mecanizado)
Ciclo 8 ESPEJO
(espejo antes de la inclinación del plano de mecanizado)
HEIDENHAIN | TNC 320 | Manual del usuario Programación en lenguaje conversacional | 10/2017
de la inclinación del plano de
W-CS
B-CS
W-CS
WPL -CS
WPL -CS
