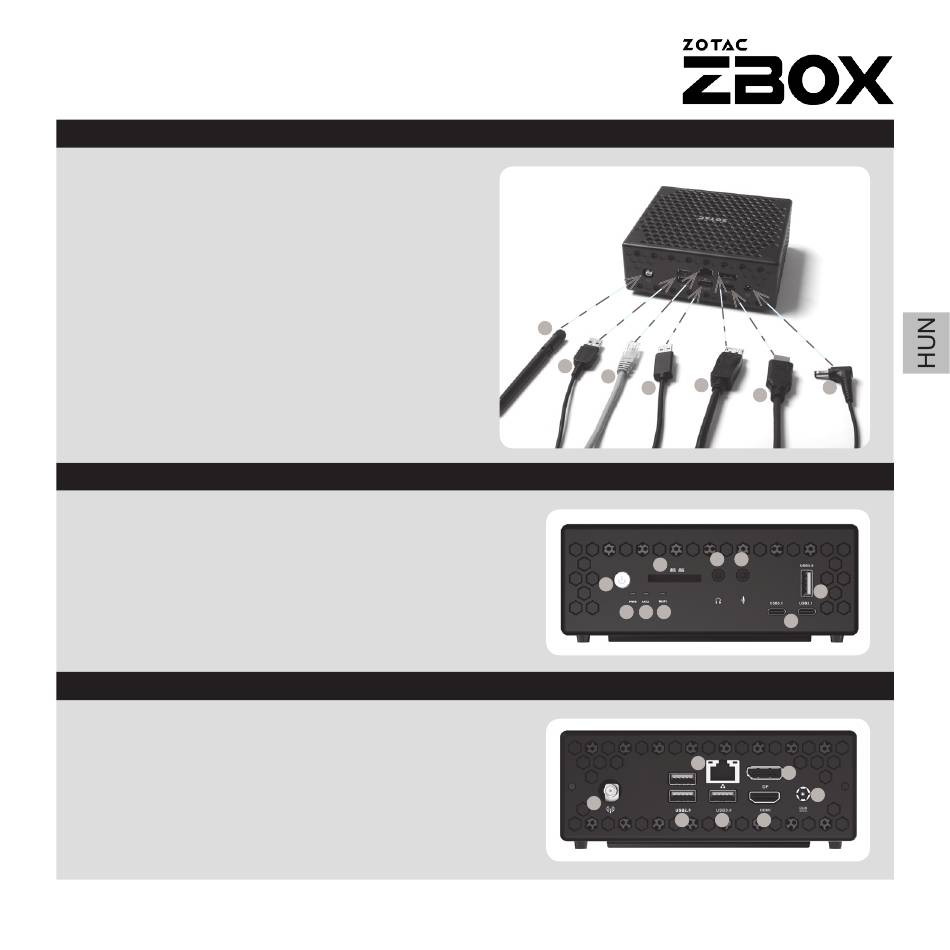

A ZOTAC ZBOX NANO BEÁLLÍTÁSA
1. Wi-Fi antenna csatlakoztatása
2. USB 2.0 eszközök csatlakoztatása
3. Csatlakozás a vezetékes otthoni hálózathoz
4. USB 3.0 eszközök csatlakoztatása
5. DisplayPort kijelző csatlakoztatása
6. HDMI kijelző csatlakoztatása
7. A tápadapter csatlakoztatása és a rendszer
bekapcsolása
ELŐLAP
1. Be/kikapcsológomb
2. PWR LED
3. SATA LED
4. WiFi LED
5. Memóriakártya-olvasó (SD/SDHC/SDXC)
6. Fejhallgató/Audio kimenet aljzat
7. Mikrofon aljzat
8. USB 3.1 Type-C csatlakozó
9. USB 3.0 csatlakozók
HÁTLAP
1. WiFi antenna csatlakozó
2. USB 2.0 csatlakozók
3. LAN (RJ45) csatlakozó
4. USB 3.0 csatlakozó
5. Kijelzőportok
6. HDMI csatlakozó
7. Áramforrás bemenet (19V egyenáram)
1
2
3
5
4
6
5
1
2 3 4
3
1
2 4
7
6
7
9
8
5
7
6
