- Página 1 TURBO s.r.l. Electronic Control Systems for dust collectors Correo electrónico: info@turbocontrols.it Sitio web: www.turbocontrols.eu Tel.: +39 (0)362 574024 Fax: +39 (0)362 574092 SECUENCIADOR 20 ÷ 24 CANALES Manual del usuario 05/01/2016 Versión del manual 1.00 Versión del hardware 1.01...
- Página 2 Descripción General Secuenciador para controlar la limpieza neumática de las instalaciones de eliminación de polvo industrial. Tres contactos de relé en salida y dos entradas digitales por contacto. Pantalla luminosa que permite conocer el nivel de obstrucción del filtro, las electroválvulas activas y las alarmas presentes.
-
Página 3: Características Eléctricas
Características Eléctricas ¡ A t e n c i ó n ! A n t e s d e c o n e c t a r e l d i s p o s i t i v o , l e e r l a s e c c i ó n Alimentación Eléctrica: c o r r e s p o n d i e n t e a l a i n s t a l a c i ó... - Página 4 Símbolos De Advertencia Utilizados En El Manual Las indicaciones que conciernen a la seguridad se destacan con los siguientes símbolos: Atención - Peligro Advertencia - General Riesgo – Peligro Corriente eléctrica Eliminar según las normas para aparatos eléctricos y electrónicos RAAE Normas De Instalación Y Advertencias Proteger el equipo de la exposición directa a los rayos solares.
- Página 5 El cable conductor de tierra de protección tiene que ser de color amarillo/verde. El cable conductor de tierra de protección se tiene que conectar en primer lugar. El cable de color amarillo/verde solo se tiene que utilizar para el conductor de tierra.

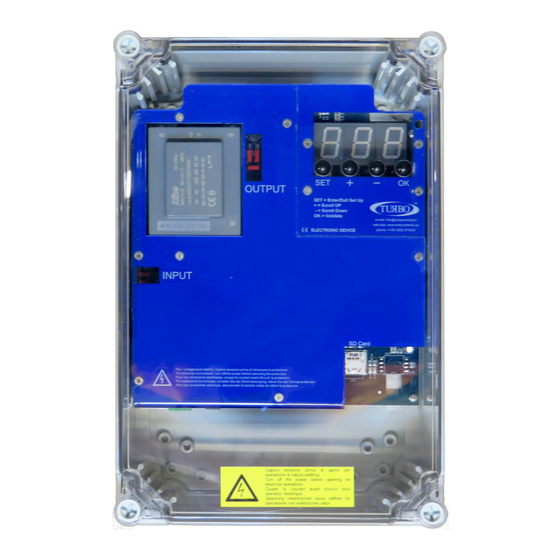

- Página 6 Pantalla Y Teclado En el panel frontal hay 4 teclas o botones redondos para controlar el equipo y, cuando se enciende, la pantalla se presenta como se ilustra en la imagen. La tecla SET permite entrar y salir del menú de programación y activar la prueba manual de la electroválvula seleccionada mediante la función F06.
- Página 7 Lista De Funciones F02: Tiempo de activación de las electroválvulas. Valores configurables: 0,05” – 5,00” con pasos de 0,01”. Por defecto = 0,20”. F03: Tiempo de pausa entre las electroválvulas durante el lavado. Valores configurables: 001” – 999” con pasos de 1”. Por defecto = 020”.
- Página 8 Alarmas Durante el ciclo de encendido y el funcionamiento normal, la centralita efectúa una serie de controles. A continuación, se describen las posibles alarmas y las correspondientes soluciones. Núm. Descripción Intervención alarma - Si se desea una tensión de 24 Vcc, apagar el dispositivo y poner el puente CA/CC en CC.
- Página 9 - Si se desea utilizar válvulas de 230V, apagar el dispositivo y poner el puente de selección de la tensión de salida en 230V. F05 configurado en 230V. Detectada - Si, por el contrario, el puente se tensión fuera de intervalo. encuentra en la posición correcta, pulsar OK y, luego, SET.
- Página 10 Descripción Del Funcionamiento Cuando el secuenciador está encendido, la pantalla muestra, en primer lugar, la versión del software instalado y el símbolo ---, que indica que se está controlando la coherencia entre la configuración memorizada en la E2Prom y la posición de los puentes. Si existe una discrepancia entre las configuraciones, se visualizará...
-
Página 11: Esquema De Conexión
Esquema De Conexión... - Página 12 Contactos Y Relés De La Placa De Bornes J4 Contacto entrada de consentimiento bornes 14 y15. Sirve para activar la centralita de control en modo remoto, es decir, para encenderla o apagarla a distancia. La centralita se suministra con un puente en los dos bornes 14 y15 y, sin dicho puente, no se enciende.
- Página 13 Tabla De Los Bornes Para acceder a la placa de bornes de la tarjeta de control, desenroscar los tornillos de cabeza avellanada con ranura en cruz de la tapa azul. Borne Descripción Borne Descripción Alimentación 115 – 230 Vca Salida para electroválvula 16 Alimentación 115 –...
- Página 14 Configuración De Los Puentes - Alimentación 115 VCA 230 VCA Configuración De Los Puentes - Tensiones De Salida 115 VCA 230 VCA 24 VCA 24 VCC...
- Página 15 Instalación Y Dimensiones Totales Peso 2.4 Kg...
- Página 16 Mantenimiento Las únicas partes que pueden ser sustituidas son los fusibles y la batería. Todas las demás operaciones de reparación deben ser efectuadas por el fabricante. Valores Configurados En Fábrica Número Valor Descripción configurado función Tiempo de activación 0.20 Sec. Tiempo de pausa en ciclo normal 020 Sec.
- Página 17 Eliminación No abandonar el producto en el medioambiente después de usarlo. Desechar el producto según las normas vigentes para la eliminación de apararos electrónicos. El dispositivo es un aparato utilizable en una instalación de eliminación de polvo y, por lo tanto, es parte de una instalación fija. Garantía La garantía tiene una duración de 2 años.
-
Página 18: Resolución De Problemas
Resolución De Problemas Defecto Causa posible Solución Controlar el fusible de protección de la tensión de alimentación. La pantalla no se enciende. Fusible quemado. Comprobar que haya tensión de alimentación y que sea conforme a la requerida por el equipo (bornes 1, 2 y 3). Comprobar que la tensión de salida de la centralita y la Tensión de salida errónea. - Página 19 TURBO s.r.l. Dirección del fabricante: Via Po 33/35 20811 Cesano Maderno Italia Declara que el producto: Nombre del producto: Secuenciador E1T Opciones del producto: Todas Es conforme con las siguientes directivas: Directiva 2014/30/UE sobre compatibilidad electromagnética que responden a las...
