- Página 1 TURBO s.r.l. Electronic Control Systems For Dust Collectors e-mail: info@turbocontrols.it web: www.turbocontrols.eu Tel. ++39 (0)362 574024 Fax ++39 (0)362 574092 ECONOMIZADOR SERIE 24Vdc MANUAL DEL USUARIO 01/03/2016 Versión del manual 1.25 Electrónica Versión 1.2...
-
Página 2: Descripción General
Descripción General Economizador para el comando de la limpieza neumática de sistemas de despolvoración industrial. Control digital de la presión diferencial mediante transductor interno, que permite un análisis preciso del nivel de obstrucción del filtro. Hay 2 contactos de relé en salida y 2 entradas digitales desde contactos. -
Página 3: Entradas Y Salidas No Galvánicamente Aisladas
Características Eléctricas ¡Atención! Antes de conectar Alimentación Eléctrica el dispositivo, leer la sección • 24 VDC ± 10% 25W referente a la instalación Tensión De Salida Seleccionable Entre • 24Vdc Entradas Y Salidas No Galvánicamente Aisladas • Contacto auxiliar confirmatorio (habilitación remota limpieza). •... -
Página 4: Símbolos De Advertencia Utilizados En El Manual
Símbolos De Advertencia Utilizados En El Manual Las indicaciones que conciernen a la seguridad se destacan con los siguientes símbolos: Atención - Peligro Advertencia - General Riesgo – Peligro Corriente eléctrica Eliminar según las normas para aparatos eléctricos y electrónicos RAAE Normas De Instalación Y Advertencias Proteger el equipo de la exposición directa de los rayos solares. - Página 5 Los prensacables se tienen que escoger en función del diámetro del cable que se va a utilizar. La sujeción del prensacables está garantizada por la compresión de la junta de goma que aprieta el cable externamente. Las dimensiones del cable y del prensacables tienen que garantizar que una tracción del cable de alimentación no afecte a los bornes.
-
Página 6: Esquemas De Los Menús

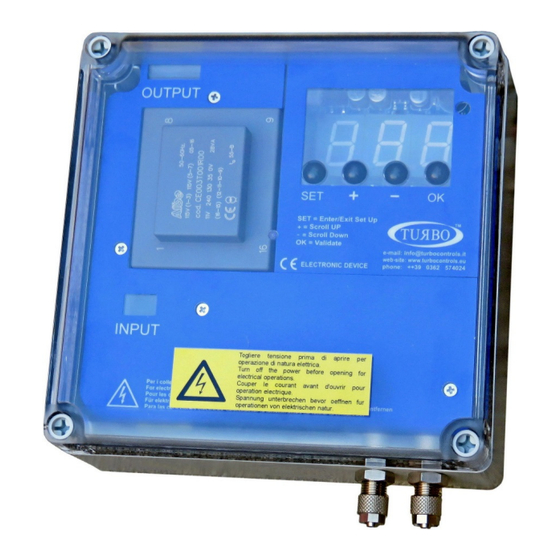

Pantalla / Teclado En el panel frontal hay 4 teclas circulares para controlar los equipos; al encender, la pantalla se presenta como se muestra en la siguiente imagen. La tecla SET le permite entrar y salir del menú de programación, y para activar la prueba manual de la electroválvula seleccionada en la función F06. -
Página 7: Lista De Funciones
Lista De Funciones F01: Configuración de la modalidad operativa. Valores seleccionables: 0 – Manual ( ∆p excluido ) 1 – Automático (Predefinido) ( ∆p incluido ) 2 – Automático con ciclo forzado ( ∆p incluido ) 3 – Proporcional ( ∆p incluido ) Al establecer el Modo Manual, es necesario variar el valor de F11 Reconocimiento del Ventilador en 0, la detección por contacto, y no por la dP, estrechos contactos entre ellos 12:13 a J2 bloque de terminales. - Página 8 F13: Número de ciclos de Post-Limpieza, después de la parada del ventilador. Valores seleccionables: 01 – 99 intervalo 1. Predefinido = 01. F14: Tiempo de pausa entre electroválvulas en Post-Limpieza (ventilador apagado). Valores seleccionables: 001” – 999” intervalo 1”. Predefinido = 010”. F15: Intervalo de mantenimiento expresado en decenas de horas (ej.: 1=10h, 10=100h).
- Página 9 Alarmas Durante el ciclo de encendido y el funcionamiento normal, la centralita efectúa una serie de controles. A continuación se indican la descripción de las posibles alarmas y las relativas soluciones. Descripción Acción - Si se quiere 24Vdc, apagar el dispositivo y cambiar los puentes AC/DC a DC - Para 24Vac, F05 predefinido en 24V dc –...
- Página 10 Descripción Del Funcionamiento Al conectar el economizador, la pantalla muestra en primer lugar la versión de SW instalada y el símbolo ---, que indica que se está llevando a cabo la verificación de la congruencia entre los valores predeterminados memorizados en E2Prom y los puentes seleccionados. Si hay una discrepancia entre dichos valores aparece el código de error correspondiente (ver Tabla de Alarmas).
-
Página 11: Función De Limpieza Con Ventilador Apagado (Pcc)
Función De Limpieza Con Ventilador Apagado (PCC) Esta función permite efectuar uno o más ciclos de limpieza (el número de ciclos se define en F13), con el ventilador apagado. El estado de encendido o apagado del ventilador está determinado por el estado de los contactos 12-13 (contactos abiertos = ventilador apagado), si F11=0, o bien automáticamente (con F11=1), cuando la presión DP desciende por debajo del umbral definido en F12. -
Página 12: Esquema De Conexión
Esquema De Conexión Sensor De Presión dP + entrada presión sección sucia dP - entrada depresión sección limpia... -
Página 13: Contactos Y El Relé Bloque De Terminales J2
Contactos Y El Relé Bloque De Terminales J2 Contacto de entrada consenso 14.15 terminales. Se utiliza para activar la unidad de control de forma remota, se pueden activar y desactivar de forma remota. La unidad se suministra con un puente en las dos terminales 14:15, sin no se enciende. Contacto de entrada ventilador 12.13 terminales. - Página 14 Tabla Fusibles Tensión Valor 24 Vdc Configuración Puente Salida 24VDC...
- Página 15 Instalación Cotas contenedor 4 - 8 salidas Peso 0.8 Kg...
- Página 16 Instalación Cotas contenedor 12 - 16 salidas Peso 1.2 Kg...
-
Página 17: Mantenimiento
Mantenimiento Las únicas piezas que pueden reemplazarse son los fusibles. Todas las demás operaciones de reparación deben ser efectuadas por el constructor. Eliminación No dispersar en el medio ambiente después del uso. Eliminar el producto según las normas vigentes para la eliminación de equipos electrónicos. El dispositivo es un aparato utilizable en un sistema de despolvoración, por lo tanto hace parte de unas instalaciones fijas. -
Página 18: Exclusiones De La Garantía
Garantía La garantía tiene una duración de 2 años. La Empresa se encargará de reemplazar cualquier componente electrónico considerado defectuoso, exclusivamente en nuestro taller, salvo diferentes acuerdos, que deben ser autorizados por la Empresa. Exclusiones De La Garantía La garantía caduca en caso de: •... -
Página 19: Resolución De Problemas Faq
Resolución De Problemas FAQ Problema Posible Causa Solución Controlar el fusible de protección en la tensión de alimentación. La pantalla no se enciende Fusible quemado Controlar que haya tensión de alimentación y que ésta corresponda a la exigida por el equipo (bornes 1, 2 y 3). Verificar che la tensión de salida de la centralita y la de Tensión de salida errada. -
Página 20: Declaración De Conformidad Del Constructor
Declaración De Conformidad Del Constructor Nombre Del Constructor TURBO SRL Dirección Del Constructor via Po 33/35, 20811 Cesano Maderno, Italia Declara Que El Producto Economizador E2T Modelos: E2T 4 - 16 Opciones Del Producto Todas Cumple con las siguientes normativas: Es conforme con las siguientes directivas: Directiva 2014/30/UE sobre compatibilidad electromagnética que responden a las normas...
