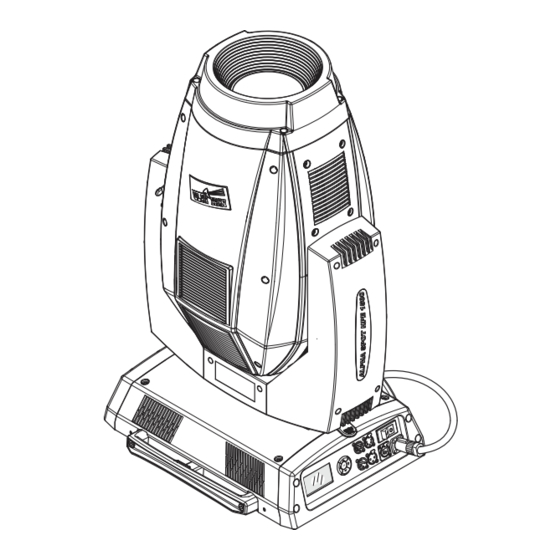

ALPHA SPOT HPE 1500
MANUAL DE INSTRUCCIONES
Enhorabuena por haber elegido un producto Clay Paky!
Le agradecemos por la preferencia y le informamos que también
este producto, como todos los demás de la rica gama Clay Paky,
ha sido proyectado y realizado eligiendo la calidad, para
garantizarle siempre la excelencia de las prestaciones y
responder mejor a sus expectativas y exigencias.
Lea atentamente todas las partes del presente manual de
instrucciones y consérvelo cuidadosamente para futuras
consultas. El conocimiento de las informaciones y el respeto de
las prescripciones contenidas en esta publicación son esenciales
para garantizar la integridad y la seguridad de las operaciones de
instalación, uso y mantenimiento del aparato.
CLAY PAKY S.p.A declina toda responsabilidad por daños al
aparato u otras cosas o personas, que derivan de su instalación,
uso y mantenimiento efectuados no conformes a lo indicado en el
presente manual de instrucciones, que deberá siempre
acompañar al aparato.
CLAY PAKY S.p.A. se reserva la facultad de modificar, en
cualquier momento y sin previo aviso, las características
mencionadas en el presente manual de instrucciones.
1
1
C61325
