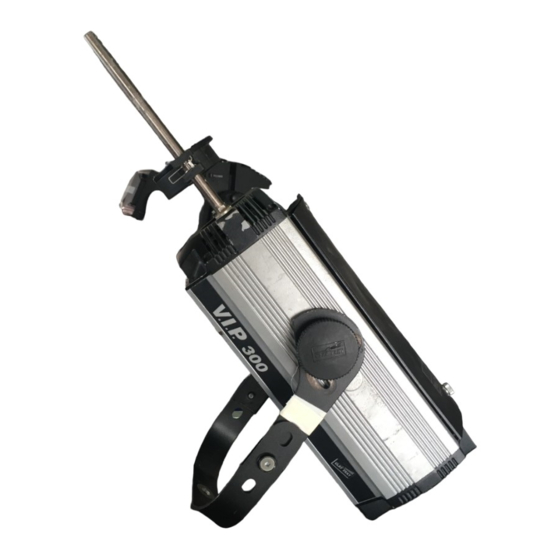

Clay Paky V.I.P. DIA Manual De Instrucciones

Enhorabuena por haber elegido un artículo Clay Paky y gracias por honrarnos
con su preferencia. Este producto, como todos los demás de esta marca, ha
sido proyectado y realizado con los más elevados criterios de calidad para
garantizarle siempre unas prestaciones excelentes y satisfacer mejor sus
expectativas y exigencias.
MANUAL DE INSTRUCCIONES
Lea atentamente todo el manual de instrucciones y guárdelo para futuras
consultas.
Las informaciones e indicaciones que figuran en esta publicación son
esenciales para efectuar de modo correcto y seguro las operaciones de
instalación, uso y mantenimiento del aparato.
CLAY PAKY S.p.A. declina toda responsabilidad ante daños sufridos por el
proyector, por personas u objetos, que puedan atribuirse a operaciones de
instalación, uso o mantenimiento no conformes a lo indicado en este manual,
el cual debe guardarse siempre junto con el aparato.
CLAY PAKY S.p.A. se reserva el derecho de modificar, en cualquier momento y
sin aviso previo, las características mencionadas en el presente manual de
instrucciones.
1
INFORMACIONES DE SEGURIDAD
• Instalación
Controle que todos los elementos de fijación del proyector estén en buenas
condiciones.
Compruebe la estabilidad del punto de anclaje antes de instalar el proyector.
• Distancia mínima de los objetos
iluminados
Ubique el proyector de manera tal que los
objetos iluminados se hallen a no menos de
1 m del objetivo.
• Distancia mínima de materiales inflamables
El proyector debe ubicarse de modo tal que ningún punto de su superficie quede a
menos de 0,10 m de cualquier material inflamable.
El aparato puede montarse sobre superficies normalmente inflamables.
• Temperatura ambiente máxima
Para asegurar un funcionamiento más correcto del aparato, la temperatura ambiente
no debe superar los 35° C.
• Grado de protección IP20
El aparato está protegido contra la penetración de objetos sólidos de diámetro
superior a 12 mm (primer dígito "2"), mientras que debe ser resguardado de goteo,
lluvia, salpicaduras y chorros de agua (segundo dígito "0").
• Protección contra descargas eléctricas
Según su protección contra las descargas eléctricas, este aparato se clasifica como
perteneciente a la Clase I. Por lo tanto, la instalación eléctrica a la cual se conecte
debe estar dotada de una puesta a tierra eficaz.
Se recomienda, además, proteger las líneas de alimentación de los proyectores
contra contactos indirectos y cortocircuitos hacia masa, mediante el uso de
interruptores diferenciales oportunamente dimensionados.
• Conexión a la red de alimentación
El conexionado a la red de distribución de la energía eléctrica debe ser efectuado
por un instalador electricista cualificado.
Constate que los valores de frecuencia y tensión de la red sean iguales a los que
figuran en la etiqueta de datos eléctricos del proyector.
En la misma etiqueta se indica la potencia absorbida. Tenga en cuenta este dato
para calcular el número máximo de aparatos que puede conectar a la línea sin
provocar sobrecargas.
V.I.P. DIA
1.0
HTI / HMD 300
• Mantenimiento
Antes de comenzar cualquier operación de mantenimiento o limpieza del proyector,
desconéctelo de la corriente eléctrica.
Después del apagado, no quite ninguna parte del aparato durante 4 minutos.
Transcurrido dicho tiempo, la probabilidad de que la lámpara explote es prácticamente
nula. Si debe sustituir la lámpara, espere 15 minutos más para evitar quemarse.
El aparato está diseñado de manera tal que retenga las astillas producidas por un
eventual estallido de la lámpara. Las lentes deben montarse obligatoriamente;
además, si están visiblemente dañadas se las debe sustituir utilizando recambios
originales.
• Temperatura de la superficie exterior
La temperatura máxima que puede alcanzar la superficie exterior del aparato, en
condiciones de régimen térmico, es de 100° C.
• Lámpara
El aparato utiliza una lámpara de alta presión que requiere un arrancador
externo, incorporado en el aparato.
- Lea atentamente las instrucciones suministradas por el fabricante de la lámpara.
- Sustituya inmediatamente la lámpara si está dañada o deformada por el calor.
Los productos a los cuales se refiere este manual cumplen
las directivas pertinentes de la Comunidad Europea:
• Baja tensión 73/23
• Compatibilidad electromagnética 89/336
2
DESEMBALAJE Y PREPARACIÓN
• Desembalaje
Abra la caja de cartón y saque la
protección de poliestireno.
Extraiga el proyector de la bolsa
de plástico y apóyelo en una
superficie horizontal.
• Contenido del embalaje
Además del proyector, el embalaje
contiene los siguientes elementos:
- Asa cód. 173008/001 (1).
- 2 tornillos de cabeza avellanada
M6 x 10 mm cód. 020005/021 (2).
- 2 arandelas avellanadas
cód. 020214/001 (3).
- Llave Allen de 4 mm cód. 050004 (4).
- 2 guías para accesorios longitud de serie
170 mm cód. 173007/801 (5).
- Llave fija doble 7/8 mm
cód. 050003 (6).
- Llave fija de 16 mm cód. 750467/001 (7).
- Objetivo de serie 1:2,4/100 mm
cód. 173040/801 (8).
- Soporte del objetivo
cód. 173051/801 (9).
- Pantalla cód. 173017/001 (10).
- Toma para montar en el cable
cód. 030210 (11).
- El presente manual de
instrucciones cód. 099575 (12).
HTI / HMD 300
2
3
1
4
6 5
8
7
11 9
12
10
17
