Lista de tornillos
NOTA:
Cuando quite los tornillos de un componente, se recomienda que anote el tipo y la cantidad de tornillos, y que los
coloque en una caja de almacenamiento de tornillos. Esto sirve para garantizar que se restaure el tipo y el número de
tornillos correcto cuando se reemplace el componente.
NOTA:
Algunas computadoras tienen superficies magnéticas. Asegúrese de que los tornillos no se queden pegados a esa
superficie cuando reemplace un componente.
NOTA:
El color de los tornillos puede variar según la configuración solicitada.

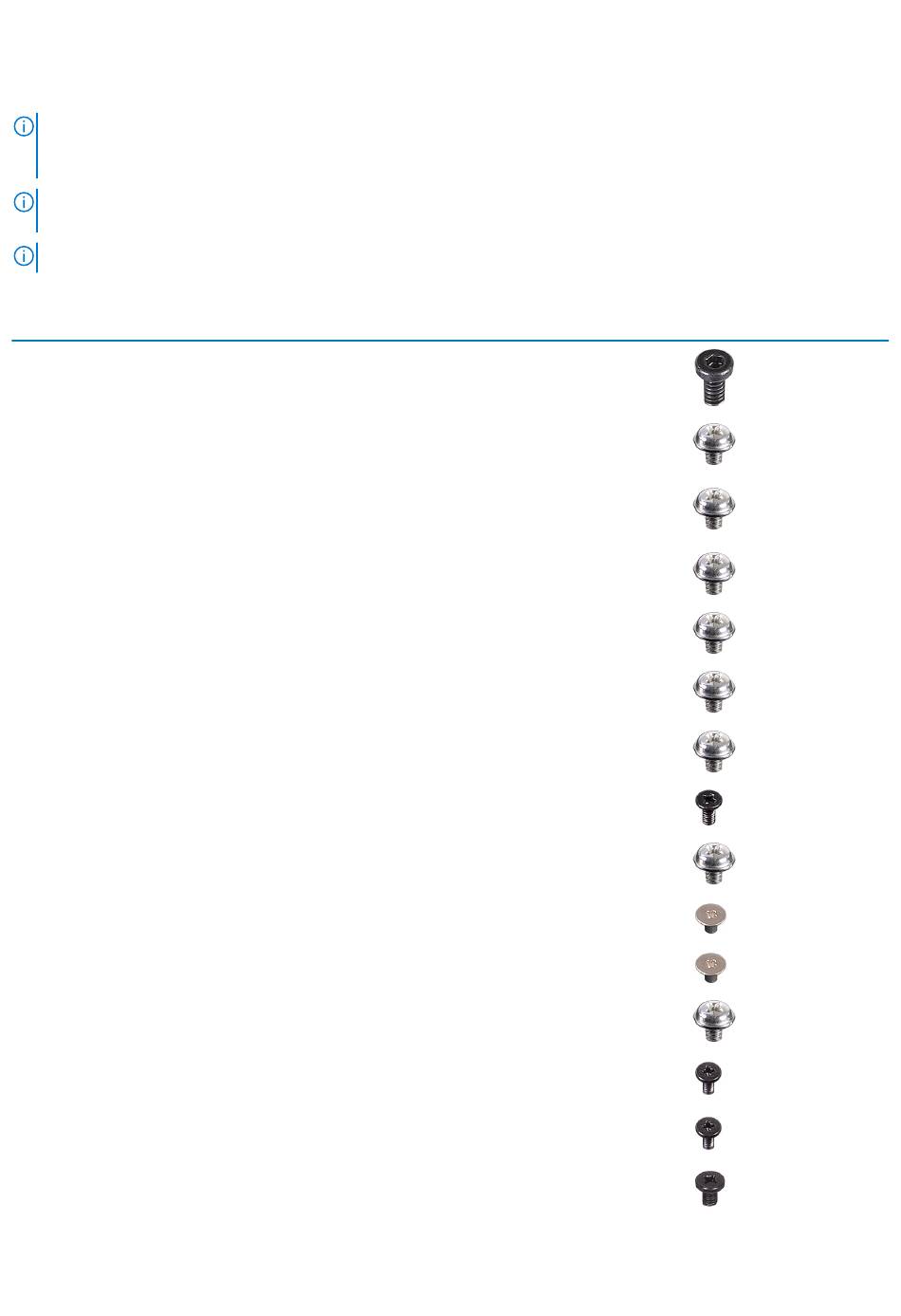

Tabla 1. Lista de tornillos
Componente
Pestillo de liberación del
panel lateral
Compartimento para
unidades de disco duro de
2,5 pulgadas
Compartimento para
unidades de disco duro de
3,5 pulgadas
Soporte de la unidad de la
fuente de alimentación
Fuente de alimentación
Placa luminosa Tron
derecha
Ensamblaje del ventilador y
el radiador
Antenas
Bisel superior
Unidad de estado sólido
Tarjeta inalámbrica
Panel de administración de
cables
Placa luminosa del panel
frontal
Módulo del botón de
encendido
Panel de I/O frontal
12
Extracción e instalación de componentes
Fijado al
Chasis
Chasis
Chasis
Canastilla de la unidad de
suministro de energía
Chasis
Chasis
Canastilla del ventilador y el
radiador
Chasis
Chasis
Tarjeta madre
Tarjeta madre
Chasis
Bisel frontal
Bisel frontal
Bisel frontal
Tipo de tornillo
Cantidad
6-32x12-7L
1
#6-32
2
#6-32
2
#6-32
2
#6-32
4
#6-32
4
#6-32
4
M3x4t
4
#6-32
4
M2x2.5
1
M2x2.5
1
#6-32
2
M2x4
4
M2x4
2
M3x4
4
Imagen del tornillo
