Guía de instalación
Cámara IP
(Preparada para PoE)

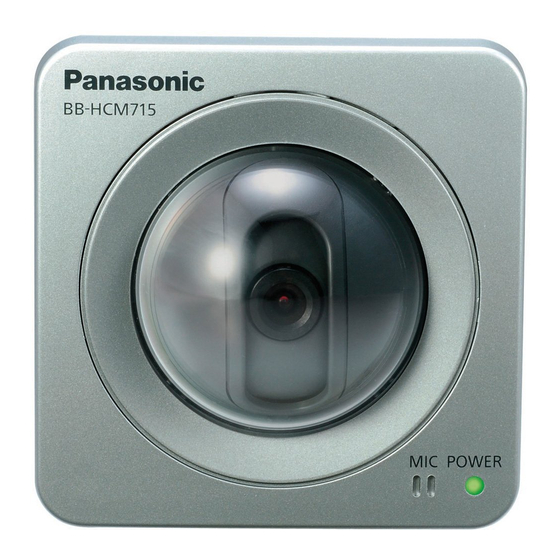

BB-HCM715
Nº de modelo
BB-HCM735
Este manual está escrito para los modelos BB-HCM715 (sólo uso en interiores) y BB-HCM735 (preparado para exteriores). Las características y funciones disponibles
varían ligeramente en función del modelo. Para confirmar el nº de modelo de la cámara, compruebe el número impreso en la parte frontal de la cámara.
Los sufijos de números de modelos ("A" y "CE") se omiten en los siguientes números de modelos mostrados en este documento, a menos que sean necesarios.
BB-HCM715A, BB-HCM715CE, BB-HCM735A, BB-HCM735CE
Lea el documento Información importante suministrado antes de continuar.
En el CD-ROM suministrado encontrará instrucciones de funcionamiento completas en el documento Manual de instrucciones, así como
otra documentación adicional.
• Este documento (Guía de instalación) explica cómo conectar físicamente la cámara
al suministro eléctrico y a la red, así como el montaje o colocación de la cámara para
uso habitual.
• La Guía de configuración describe cómo configurar la cámara para poder acceder
a ella mediante un PC.
• Consulte el Manual de instrucciones en el CD-ROM para obtener detalles sobre las
funciones de la cámara.
Abreviaturas
• UPnP es la abreviatura de "Universal Plug and Play" (Plug and Play universal).
• En este documento se hace referencia a la cámara IP como "la cámara".
• En este documento se hace referencia al CD-ROM de configuración como "el CD-
ROM".
Información general sobre el proceso de instalación
A continuación se ofrece información general sobre los pasos necesarios para instalar y configurar la cámara. Todos los pasos están explicados en este documento, a menos que se indique lo contrario.
Preparación
Diagrama de la cámara
Compruebe que dispone de
Asegúrese de conocer todos los
todos los elementos necesarios
nombres de las características
para la instalación.
físicas de la cámara.
Preparación
1.
Compruebe que el embalaje de la cámara incluye los siguientes elementos.
Unidad principal (1 unidad)
Tornillo A
BB-HCM715 (1 unidad para el
cable de seguridad)
Nº de pedido PQHV2610PJ65
BB-HCM735 (1 unidad para el
cable de seguridad, 4 unidades
para la cubierta del conector)
Nº de pedido XTN26+10GVW
Información importante (1 unidad)
Guía de instalación (este documento) (1 unidad)
Guía de configuración (1 unidad)
Guía para la grabación en tarjeta de memoria SD independiente
(1 unidad)
Parasol (1 unidad)
[Sólo BB-HCM735]
Nº de pedido PQKV10074Z1
2.
Necesitará los siguientes elementos adicionales para instalar y configurar la cámara.
– Un PC (consulte los requisitos del sistema en el documento Información importante)
– Un enrutador
Opción
También puede conectar la cámara mediante el adaptador de CA opcional de Panasonic BB-HCA7A, BB-HCA7CE o BB-HCA7E. El adaptador de CA opcional incluye los
siguientes elementos. (Para obtener más información, consulte a su distribuidor Panasonic autorizado).
BB-HCA7A
Adaptador de CA (1 unidad)
Longitud del cable: 3 m
aproximadamente
(9 pies y 10 pulgadas)
BB-HCA7CE (cable de CA de 2 clavijas)
Adaptador de CA (1 unidad)
Longitud del cable: 3 m
aproximadamente
(9 pies y 10 pulgadas)
BB-HCA7E (cable de CA de 3 clavijas)
Adaptador de CA (1 unidad)
Longitud del cable: 3 m
aproximadamente
(9 pies y 10 pulgadas)
• El adaptador de CA, el cable del adaptador de CA, el cable de CA y el alargador no son resistentes a las salpicaduras y están diseñados exclusivamente para su uso en interiores.
El adaptador de CA, el cable del adaptador de CA, el cable de CA y el alargador deben impermeabilizarse para su uso en exteriores.
© Panasonic System Networks Co., Ltd. 2009
PNQX2162YA KK0809CQ1129
Lea este documento antes de utilizar el producto y guárdelo para futura referencia.
Página web de la cámara IP de Panasonic: http://panasonic.net/pcc/ipcam/
Sólo uso en interiores
Preparado para exteriores
• Consulte la Guía de solución de problemas en el CD-ROM si tiene problemas para
• La Guía para la grabación en tarjeta de memoria SD independiente describe
• Las ilustraciones empleadas en la Guía de instalación son del modelo BB-HCM735.
• En este documento el término "tarjeta de memoria SD" se utiliza para hacer
Conexiones
Conexión de la cámara a la red y
a la toma de alimentación.
Soporte flexible (1 unidad)
Nº de pedido PNZMHCM515A
Tornillo B (1 unidad para el
cable de seguridad, 3 unidades
para el soporte flexible)
Nº de pedido XTB4+20AFJ
Cubierta del conector
(1 unidad)
[Sólo BB-HCM735]
Nº de pedido PQYCHCM531A
Cable de CA (1 unidad)
Longitud del cable: 1,8 m
aproximadamente
(5 pies y 11 pulgadas)
Cable de CA (1 unidad)
Longitud del cable: 1,8 m
aproximadamente
(5 pies y 11 pulgadas)
Cable de CA (1 unidad)
Longitud del cable: 1,8 m
aproximadamente
(5 pies y 11 pulgadas)
configurar o utilizar la cámara.
cómo grabar imágenes en una tarjeta de memoria SD sin PC.
referencia a tarjetas de memoria SD y a tarjetas de memoria SDHC.
Configuración
Configuración de la cámara (descrita en la Guía de
configuración suministrada). Supone la configuración de la
cámara para que se pueda acceder a ella desde un PC.
Cable de seguridad
(1 unidad)
Nº de pedido PQME10080Z
Se utiliza para fijar la cámara
al montarla.
Arandela S (1 unidad)
Nº de pedido XWG26D12VW
Se utiliza al fijar el cable de
seguridad a la cámara.
CD-ROM de configuración (1 unidad)
Nº de pedido PNQC1016N
Contiene el Programa de configuración, necesario para configurar la
cámara, así como la documentación de la cámara.*
*Consulte el documento Información importante suministrado para obtener una descripción de cada documento.
Tira de goma espuma
(1 unidad)
[Sólo BB-HCM735]
Nº de pedido PQHG10748Z
– Un cable LAN (cable recto CAT-5)
Montaje
Montaje o colocación de la
cámara.
Tapa de tarjeta SD (tipo
duro) (1 unidad)
[Sólo BB-HCM715]
Nº de pedido PNKV1065Z1
Arandela L (1 unidad)
Nº de pedido XWG4F16VW
Se utiliza al fijar el cable de
seguridad al techo o a la
pared.
Cinta autoadherente
(1 unidad)
[Sólo BB-HCM735]
Nº de pedido PSHG1235Z
Alargador (1 unidad)
Longitud del cable: 7 m
aproximadamente
(23 pies)
Alargador (1 unidad)
Longitud del cable: 7 m
aproximadamente
(23 pies)
Alargador (1 unidad)
Longitud del cable: 7 m
aproximadamente
(23 pies)
1
