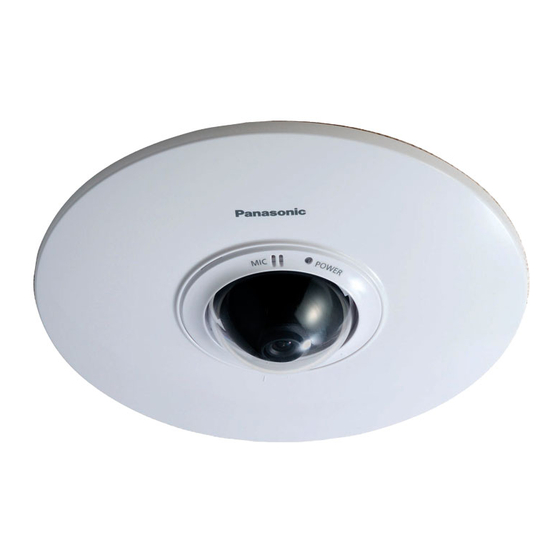

- Página 1 BB-HCA10CE Installation Guide Guide d’installation Installationsanleitung Guida di installazione Guía de instalación Руководство по установке PQQX16478ZA KK0208CM0 (CE)
- Página 2 Model No. Please read this document before using the product, and save this document for future reference. Panasonic Network Camera Website: http://panasonic.co.jp/pcc/products/en/netwkcam/ Please read the Operating Instructions included with the camera before proceeding. • This document (Installation Guide) explains how to install the BB-HCM527 Network Camera using the Ceiling Flush Mount Bracket, and install the bracket in a ceiling.
- Página 3 Important Information Regarding Camera Mounting Please read the following information before mounting the camera. Consult an authorized dealer for mounting. Caution • Make sure you attach the safety wire when mounting the bracket and the camera on a ceiling to prevent them from falling.
- Página 4 Mounting the Bracket and the Camera Tighten the 3 clamp screws (attached to the bracket) and secure the bracket. Using the included template as a guide, make a • The clamps tighten as the screws are hole (φ 240 mm) in the ceiling. tightened.
- Página 5 Attach the connector cover (included) and 3 Turn the ceiling mounting cover clockwise connect the necessary cables to the camera. until the “ ” mark on the rear of the camera • Align the “ ” of the connector cover with the and the “...
- Página 6 Modèle numéro Veuillez lire ce document avant toute utilisation du produit et le conserver pour référence future. Site Web des caméras réseau Panasonic : http://panasonic.co.jp/pcc/products/en/netwkcam/ Veuillez lire le Manuel d’utilisation fourni avec la caméra avant la mise en route. • Le présent document (Guide d’installation) explique comment installer la caméra réseau BB-HCM527 à l’aide de l’applique de montage au plafond encastré, et comment installer l’applique au plafond.
- Página 7 Informations importantes concernant le montage de la caméra Veuillez lire les informations suivantes avant de monter la caméra. Consultez un vendeur agréé pour le montage. Mise en garde • Veillez à fixer le fil de sécurité lors du montage de l’applique et de la caméra au plafond pour les empêcher de tomber. Note •...
- Página 8 Montage de l’applique et de la caméra Resserrez les 3 vis de serrage (fixées à l’applique) et sécurisez l’applique. En utilisant le gabarit fourni comme guide, percez un • Les attaches se resserrent à mesure que les vis trou (φ 240 mm) dans le plafond. sont serrées.
-
Página 9: Caractéristiques Techniques
Fixez le cache du connecteur (fourni) et connectez 3 Tournez le cache de montage au plafond dans le les câbles nécessaires à la caméra. sens des aiguilles d’une montre jusqu’à ce que le • Alignez le “ ” du cache du connecteur avec le repère “... - Página 10 Modellnr. Lesen Sie vor der Verwendung des Produkts dieses Dokument und bewahren Sie es für spätere Referenzzwecke auf. Website der Netzwerk Kamera von Panasonic: http://panasonic.co.jp/pcc/products/en/netwkcam/ Lesen Sie die der Kamera beiliegende Betriebsanleitung, bevor Sie fortfahren. • Das vorliegende Dokument (Installationsanleitung) erläutert, wie Sie die Netzwerk Kamera BB-HCM527 mit der Deckenbefestigungshalterung für den Einbau installieren und die Halterung in einer Decke anbringen.
- Página 11 Wichtige Informationen zur Kameramontage Lesen Sie die folgenden Informationen, bevor Sie die Kamera montieren. Hilfe bei der Montage erhalten Sie bei einem autorisierten Händler. Vorsicht • Befestigen Sie bei der Deckenmontage von Halterung und Kamera unbedingt auch den Sicherheitsdraht, damit sie nicht herunterfallen können.
- Página 12 Montage von Halterung und Kamera Ziehen Sie die 3 Klemmschrauben (an der Halterung) an, und sichern Sie die Halterung. Bohren Sie mithilfe der beiliegenden Schablone ein • Die Klemmen werden mithilfe der Schrauben Loch (φ 240 mm) in die Decke. angezogen.
- Página 13 Befestigen Sie die Anschlussabdeckung 3 Drehen Sie die Abdeckung der (Lieferumfang), und schließen Sie anschließend alle Deckenbefestigung im Uhrzeigersinn, bis die “ ”- erforderlichen Kabel an der Kamera an. Markierung auf der Rückseite der Kamera und die • Richten Sie die “ ”-Markierung der “...
- Página 14 Nr. modello Prima di utilizzare il prodotto, leggere questo documento e conservarlo per riferimenti futuri. Sito Web Panasonic Network Camera: http://panasonic.co.jp/pcc/products/en/netwkcam/ Prima di procedere, leggere le istruzioni per l’uso fornite con la videocamera. • In questo documento (Guida di installazione) viene descritta la modalità di installazione della BB-HCM527 Network Camera utilizzando la staffa di montaggio con livellamento a soffitto, nonché...
- Página 15 Informazioni importanti relative al montaggio della videocamera Prima di montare la videocamera, leggere le informazioni che seguono. Per il montaggio, consultare un rivenditore autorizzato. Attenzione • Assicurarsi di collegare il cavo di sicurezza quando si montano la staffa e la videocamera a soffitto, al fine di evitare che cadano.
- Página 16 Montaggio della staffa e della videocamera Serrare le 3 viti a morsetto (presenti sulla staffa) e fissare la staffa. Utilizzando la maschera come guida, praticare un • I morsetti stringono progressivamente durante il foro (φ 240 mm) nel soffitto. serraggio delle viti. Maschera Vite a morsetto Morsetto...
- Página 17 Montare il coperchio per connettore (in dotazione) e 3 Ruotare la copertura per montaggio a soffitto in collegare i cavi necessari alla videocamera. senso orario fino ad allineare il segno “ ” sul retro • Allineare il segno “ ” del coperchio per della videocamera al segno “...
-
Página 18: Abreviaturas
Nº de modelo Lea este documento antes de utilizar el producto y guárdelo para futura referencia. Página web de la cámara IP de Panasonic: http://panasonic.co.jp/pcc/products/en/netwkcam/ Lea las Instrucciones de funcionamiento suministradas con la cámara antes de comenzar a utilizarla. • Este documento (Guía de instalación) explica cómo instalar la cámara IP BB-HCM527 mediante un soporte de montaje empotrado en techo y cómo instalar el soporte en el techo. - Página 19 Información importante relativa al montaje de la cámara Lea la siguiente información antes de montar la cámara. Consulte con un distribuidor autorizado para obtener información sobre el montaje. Precaución • Asegúrese de instalar el cable de seguridad cuando monte el soporte y la cámara en un techo para evitar que se caigan.
- Página 20 Montaje del soporte y de la cámara Apriete los 3 tornillos de fijación (acoplados al soporte) y fije el soporte. Haga un agujero en el techo guiándose con la • Las abrazaderas se aprietan conforme se aprietan plantilla suministrada (φ 240 mm). los tornillos.
-
Página 21: Especificaciones
Acople la cubierta del conector (suministrada) y 3 Gire la cubierta de montaje del techo hacia la conecte los cables necesarios a la cámara. derecha hasta que la marca “ ” de la parte • Alinee el “ ” de la cubierta del conector con el posterior de la cámara y la marca “... -
Página 22: Руководство По Установке
Настоятельно рекомендуется ознакомиться с этим документом до начала использования этого продукта и сохранить его для обращения в будущем. Веб-сайт сетевых камер Panasonic: http://panasonic.co.jp/pcc/products/en/netwkcam/ Прежде чем продолжать, прочитайте инструкции по эксплуатации, поставляемые с камерой. • В данном документе (Руководстве по установке) объясняется способ установки сетевой камеры BB-HCM527 с... - Página 23 Важная информация относительно установки камеры Прочитайте приведенные ниже инструкции перед установкой камеры. Относительно монтажа обратитесь к авторизованному дилеру. Внимание • При установке кронштейна и камеры на потолке не забудьте прикрепить контровочную проволоку, чтобы предотвратить их падение. Примечание • Это изделие следует использовать только с сетевой •...
- Página 24 Монтаж кронштейна и камеры Затяните 3 зажимных винта (прикрепленные к кронштейну) и закрепите кронштейн. Сверяясь с прилагаемым шаблоном, сделайте • Зажимы затягиваются по мере затяжки винтов. отверстие (φ 240 мм (mm)) в потолке. Шаблон Зажимной винт Зажим Потолочная пластина Ввинтите анкерный болт (не входит в комплект) в По...
- Página 25 Прикрепите крышку разъема (в комплекте) и 3 Поворачивайте крышку для крепления к подсоедините необходимые кабели к камере. потолку по часовой стрелке до тех пор, пока • Совместите “ ” на крышке разъема с центром метка “ ” на задней стороне камеры и метка “ ” углубленной...
- Página 26 安装手册 天花板暗装支架 BB-HCA10CE 型号 请在使用前阅读本手册并保存本手册以备日后参考。 松下网络摄像机网站： http://panasonic.co.jp/pcc/products/en/netwkcam/ 继续进行下一步之前，请阅读摄像机附带的使用说明书。 • 本手册 （安装手册）介绍如何使用天花板暗装支架安装 BB-HCM527 网络摄像机，以及将支架安装到天花 板中。 缩写 • 在本手册中天花板暗装支架又称为 “支架” 。 • 本手册中网络摄像机又称为 “摄像机” 。 准备 确认本支架包装中附带下列物品。 天花板暗装支架 （1 个） 垫圈 （1 个） 模板 （1 块） 部件号 XWG4F16VW 部件号 PNPD1087Z 将保险丝固定在天花板上时使用。 在天花板上打孔时用作参考。...
- Página 27 有关摄像机安装的重要信息 安装摄像机之前请先阅读以下信息。 有关安装，请咨询授权的经销商。 注意 • 在天花板上安装支架和摄像机时，确保附带保险丝，以防其掉落。 备注 • 本产品仅供 BB-HCM527 网络摄像机使用。 • 安装摄像机时，务必将交流适配器电线 （如使 • 如果使用 SD 存储卡，将摄像机安装到支架中之前 用）和其他电线 （外部麦克风或扬声器电缆、视 请插入存储卡。 频电缆等）按图中所示缠绕在挂钩周围，以确保 • 请使用适合天花板材料的螺丝。 安全连接。 • 附带的螺丝仅用于木制天花板。 • 不要直接触摸镜头盖。 如有必要，请用柔软的干 • 为确保正确显示摄像机图像，请勿将支架安装在 布清洁镜头盖。 斜面上。 • 安装本产品的天花板盖板上方至少需保留 80 mm • 摄像机的 MAC 地址和序列号印在摄像机底部，并 的空间。...
- Página 28 拧紧 3 颗夹紧螺丝 （附带在支架上）并固定支 安装支架和摄像机 架。 将附带的模板作为导板使用，在天花板中打孔 • 螺丝被拧紧后，夹子也会拧紧。 （φ 240 mm） 。 将锚杆 （非附带）钻入原有的天花板中，然后 将螺母 （非附带）套在锚杆上。 • 在步骤1中所打孔的上方，直接将锚杆钻入原 有的天花板。 将螺母 （非附带）安装并拧紧到锚杆后，将支 • 锚杆末端应在距离天花板盖板底部的上方 架固定。 47 mm 处。 • 螺母底部应在距离天花板盖板底部上方的 61 mm 处。 用螺丝 B （摄像机附带）和垫圈 B （摄像机附 带）将保险丝 （摄像机附带）固定到摄像机。 •...
- Página 29 3 顺时针将天花板安装盖旋转直到摄像机后部 安装连接器盖 （附带） ，然后将必要的电缆连 接到摄像机。 的 “ ”标记与天花板安装盖上的 “ ”标记 • 将连接器盖的 “ ”与支架下凹区域的中心 如图所示对齐。 对齐。 • 在连接器盖中切割出空隙，为将要连接到摄 像机的电缆留出空间。 沿着穿孔线切割。 • 小心不要夹到电缆、电线等。 • 若要拆下天花板安装盖，将其逆时针旋转直 到摄像机后部的 “ ”标记与天花板安装盖上 的标记对齐，然后放低天花板安装盖。 12. 将保险丝固定在天花板上。 • 首先用螺丝 A 和垫圈 （支架附带）固定支架 的保险丝，然后用螺丝 A 和垫圈 A （均由摄 10.
- Página 30 모델 번호 제품을 사용하기 전에 이 문서를 자세히 읽어본 다음 잘 보관해 두었다가 나중에 참조하십시오. Panasonic 네트워크 카메라 웹 사이트: http://panasonic.co.jp/pcc/products/en/netwkcam/ 진행하기 전에 카메라와 함께 제공된 작동 지침을 읽어보십시오. • 이 문서(설치 가이드)에서는 천장 평면 장착 받침대를 사용하여 BB-HCM527 네트워크 카메라를 설치하는...
- Página 31 카메라 장착 관련 중요 정보 카메라를 장착하기 전에 다음 정보를 자세히 읽어보십시오. 장착에 대해서는 지정 대리점에 문의하십시오. 주의 • 천장에 받침대와 카메라를 장착할 때 안전 와이어를 연결하여 받침대와 카메라가 떨어지지 않도록 하십시 오. 참고 • 이 제품은 BB-HCM527 네트워크 카메라에만 사용 •...
- Página 32 받침대 및 카메라 장착 받침대에 연결된 3개의 클램프 나사를 조여 받침 대를 고정합니다. 템플릿(기본 구성품)을 참조하여 천장에 구멍 • 나사를 조이면 클램프도 조여집니다. (φ 240mm)을 뚫습니다. 본 천장에 고정 볼트(별매품)를 삽입하고 너트 (별매품)를 볼트에 연결합니다. • 1단계에서 뚫은 구멍 중심의 위쪽 본 천장에 직접...
- Página 33 3 카메라 뒷면의 “ ” 표시와 천장 장착 커버의 커넥터 커버(기본 구성품)를 연결하고 필요한 케 이블을 카메라에 연결합니다. “ ” 표시가 그림과 같이 맞춰질 때까지 천장 장 • 커넥터 커버의 “ ”를 받침대의 우묵한 부분 착 커버를 시계 방향으로 돌립니다. 중심에...
- Página 36 © 2008 Panasonic Communications Co., Ltd. All Rights Reserved.
