Montar el soporte Big-Ski en el larguero
La construcción entera del Big-Ski es
A
montada lateralmente en los largueros.
Para ello deben montarse primero los dos
soportes de larguero. La ejecución de los
dos soportes de larguero es diferente en
función de la terminadora empleada.
En el montaje existe la posibilidad de ator-
nillar los soportes directamente en los ta-
ladros existentes
mediante placas de apriete en el larguero.
El soporte delantero es montado poco
A
detrás del punto de tracción. El soporte
posterior es montado aproximadamente
a la altura del tornillo sinfin.

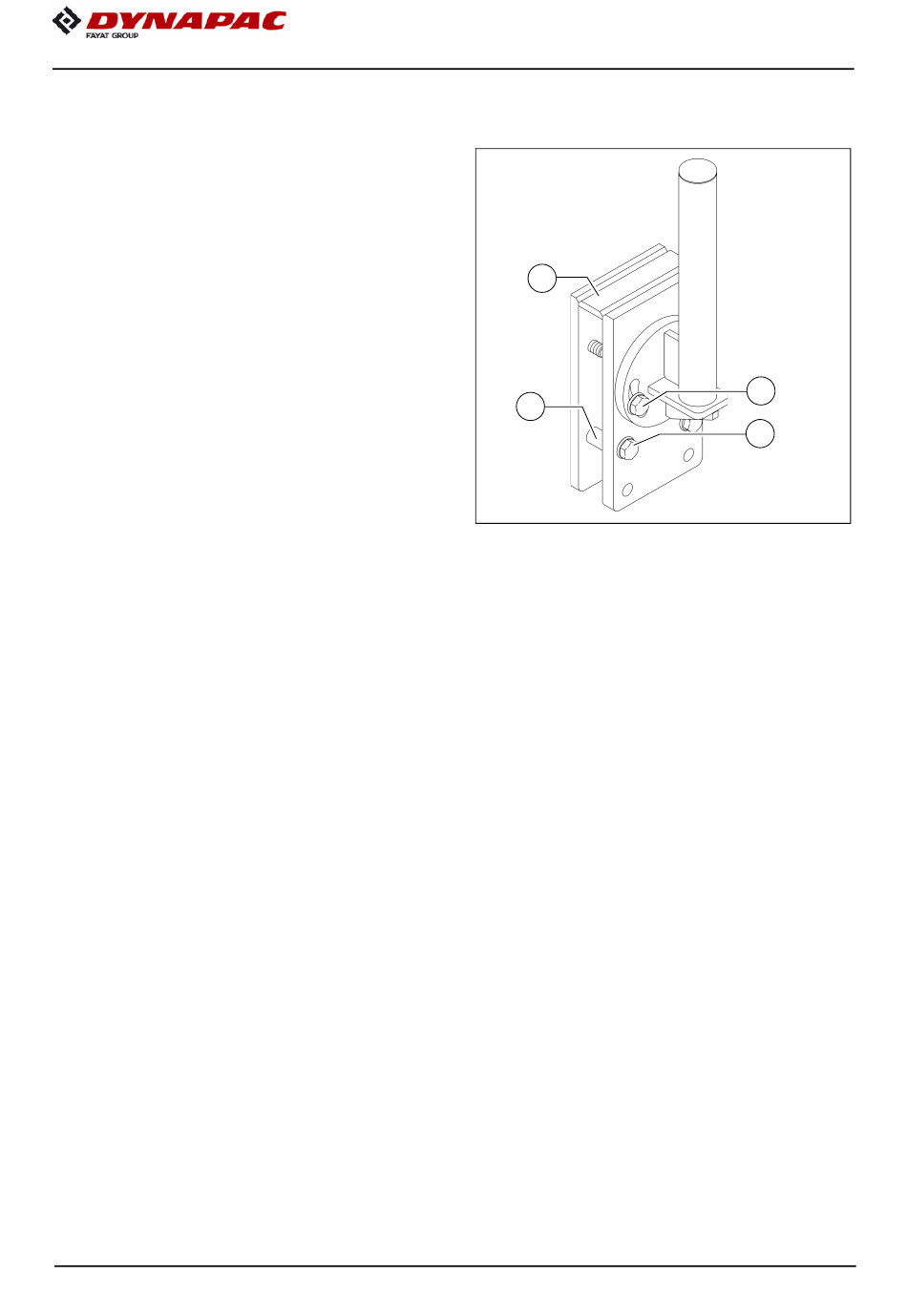

- Colocar ambos soportes (1) en el pun-
to correspondiente encima del larguero y montar con tornillos (2) y manguitos (3).
Para diferentes espesores de larguero debe emplear los taladros correspondientes
A
del asiento.
- La alineación del tubo de recepción tiene lugar a través de los dos tornillos (4).
Alinear verticalmente el soporte.
A
E 11 38
o bien sujetarlos
1
3
4
2
