Configuration de l'armoire

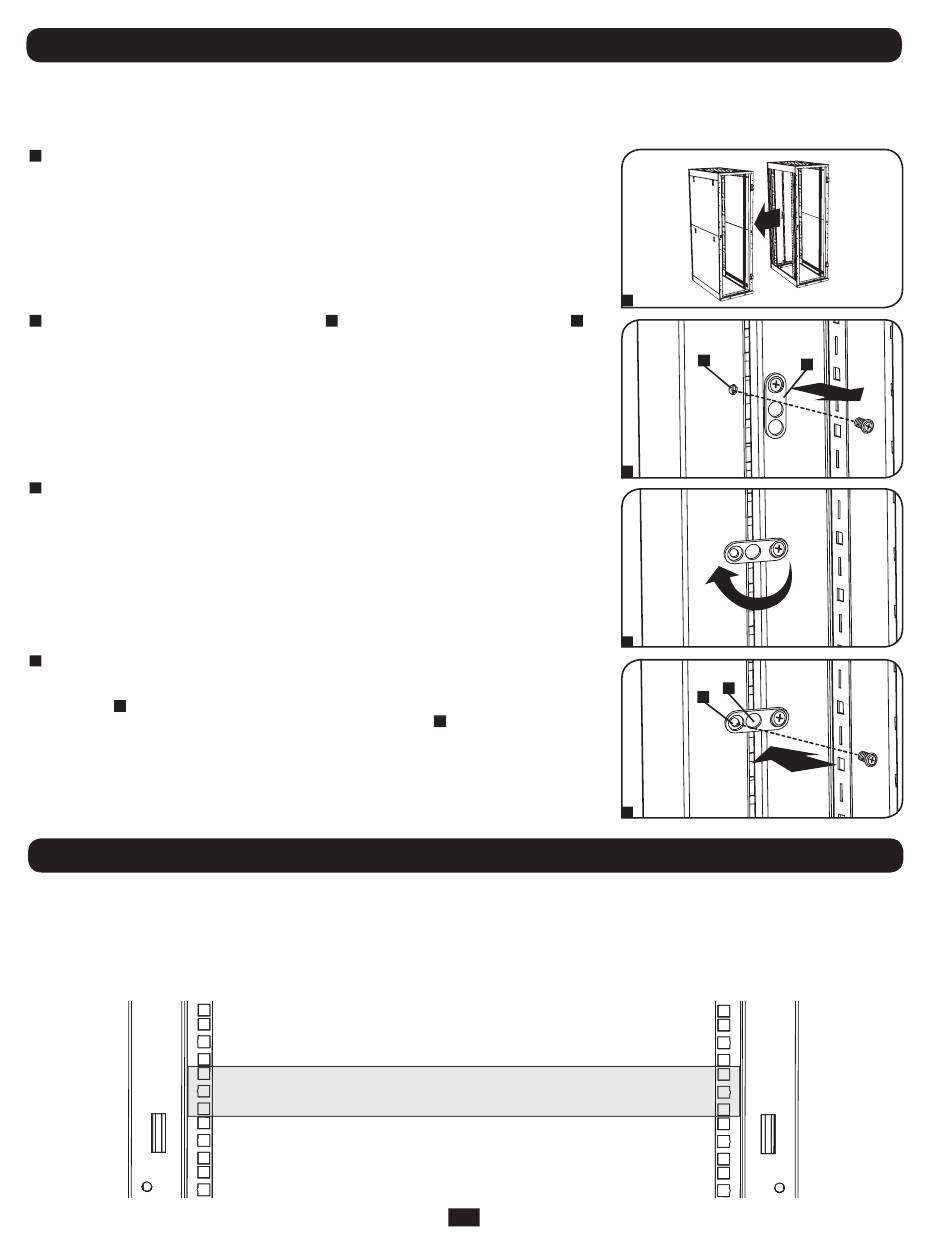

Combinaison (Assemblage en baie) d'armoires de stockage

MISE EN GARDE : La combinaison d'armoires n'est pas un substitut à leur stabilisation. Chaque armoire dans une baie d'armoires combinées exige
les mêmes mesures de stabilisation qu'une armoire autonome.
1 Disposer les armoires dans la bonne position pour l'assemblage en baie.
2 Chaque armoire comprend 4 pattes d'assemblage
l'armoire attenante. Les points d'assemblage contiennent déjà des vis. Retirer la vis de chaque point
d'assemblage sur l'armoire attenante.
3 Desserrer la vis de chaque patte d'assemblage et tourner celle-ci à 90 degrés vers l'armoire
attenante, en l'alignant avec le point d'assemblage correspondant de cette armoire.
4 Raccorder chaque patte à l'armoire attenante à l'aide des vis retirées à l'étape 2, mais ne pas serrer
les vis à fond. Ajuster la position des armoires comme désiré. Si vous désirez que les armoires soient
à 61 cm (24 po)/29,9 po (76 cm) pour les modèles amples, centre à centre, utiliser le trou extérieur
de la patte C . Si vous désirez que les armoires soient à 60 cm (23,6 po)/75 cm (29,5 po) pour les
modèles amples, centre à centre, utiliser le trou du milieu de la patte
les pattes et vérifier que les armoires n'ont pas besoin de plus d'ajustement, serrer toutes les vis.
Remarque : Vous pouvez enlever les portes avant de combiner les armoires. La réinstallation des portes
est facultative. Retirer les panneaux latéraux intérieurs avant d'assembler les armoires en baie si vous
désirez avoir un accès entre les armoires.
29
Installation de l'équipement
MISE EN GARDE : Ne pas installer d'équipement avant d'avoir stabilisé l'armoire. Installer d'abord l'équipement lourd et à la base de l'armoire.
28
Installer l'équipement en commençant à la base de l'armoire vers son sommet - jamais l'inverse. Si vous utilisez des rails glissières, faire attention
lors de l'extension des rails. Ne pas ouvrir plus d'un jeu de rails glissières en même temps. Éviter d'ouvrir un jeu de rails glissières près du sommet
de l'armoire.
27
Remarque : Les trous carrés au milieu de chaque division de bâti sont numérotés et disposent aussi d'une petite encoche pour aider à l'identification. Une seule
division de bâti comprend l'espace occupé par le trou numéroté et les trous immédiatement au dessus et au dessous.
26
25
24 24
23
22
21
A correspondant à des points d'assemblage
D . Après avoir raccordé toutes
1 division de bâti
1 Rack Unit
40
1
B sur
B
2
3
D
C
4
29
28
27
26
25
24 2 24
23
22
21
A
90°
