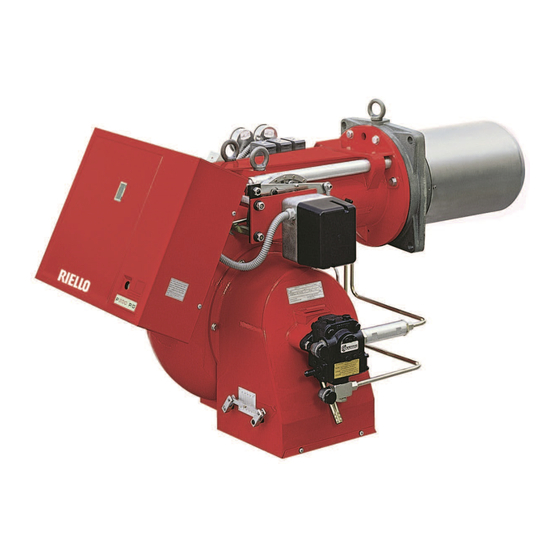

Quemador de gasóleo

Publicidad

Enlaces rápidos

Instalación, Uso y Mantenimiento
Quemadores de gasóleo
E
Funcionamiento con dos llamas progresivo o modulante
CÓDIGO
3477767
3477768
MODELO
P 200 P/G
P 200 P/G
TIPO
482 M1
482 M1
2915820 (0)

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Riello Burners P 200 P/G

  • Página 1 Instalación, Uso y Mantenimiento Quemadores de gasóleo Funcionamiento con dos llamas progresivo o modulante CÓDIGO TIPO MODELO 3477767 P 200 P/G 482 M1 3477768 P 200 P/G 482 M1 2915820 (0)
  • Página 2: Dimensiones

    Potencia Térmica - Caudal 590 ÷ 2370 kW - 50 ÷ 200 kg/h Funcionamento 2 llamas progresivas / modulante (con kit) Combustibile gasóleo visc. máx. 6 mm2/s (1,5°E) a 20°C 3N ~ 50 Hz 400 / 230 V Alimentación eléctrica 3 ~ 50 Hz 230 V Motor 16,4A / 230V - 9,5A / 400V...
  • Página 3: Presión En La Cámara De Combustión - Caudal Máximo

    Durante el funcionamiento, el caudal del quemador varía entre un máximo y un mínimo El caudal máximo debe estar comprendido dentro del campo de trabajo indicado abajo. El caudal mínimo puede descender hasta 50 kg/h. PRESIÓN EN LA CÁMARA DE COMBUSTIÓN - CAUDAL MÁXIMO D2695 kg/h FIJACIÓN DEL QUEMADOR A LA CALDERA...
  • Página 4: Instalaciones Hidráulicas

    INSTALACIONES HIDRÁULICAS Atención: antes de poner en funcionamiento el quemador, compruebe que el tubo de retorno no esté obstruido. Un posible impedimento podría averiar el obturador de la bomba. L metros øi øi metros 16 mm 18 mm + 2,0 + 1,5 + 1,0 + 0,5...
  • Página 5: Instalación Eléctrica

    INSTALACIÓN ELÉCTRICA (efectuada en fábrica) D2573 LEGENDA Contactor motor Conector Filtro antiperturbaciones radioeléctricas Fotorresistencia LAL 1.25 Caja de control Regleta de conexsiones quemador Motor ventilador Presóstato aceite Relé térmico Servomotor Transformador de encendido Tierra quemador Válvula de funcionamiento Válvula de seguridad (alimentación) Válvula de seguridad (retorno) Válvula de seguridad (retorno) 5820...
  • Página 6: Conexiones Eléctricas A La Regleta De Conexiones

    CONEXIONES ELÉCTRICAS A LA REGLETA DE CONEXIONES (a cargo del instalador) 230V 400V D2574 Ampere (1): para funcionamento de dos llamas progresivas (2): para funcionamento modulante NOTE - Compruebe el bloqueo cubriendo la fotorresistencia, tras haber quitado la tapa de la ménsula. Atención: alta tensión.
  • Página 7: Componentes Del Quemador Regulados En Fábrica

    COMPONENTES DEL QUEMADOR REGULADOS EN FÁBRICA En la mayoría de los casos no requieren otros ajustes: A - Servomotor B - Bompa C - Dispositivo remoto de protección del motor A - SERVOMOTOR 1 - 1 Leva (azul) 2 - 2 Leva (roja) 3 - 3 Leva (negra)
  • Página 8: C - Dispositivo Remoto De Protección Del Motor

    B - BOMPA Sale de fábrica ajustada a 25 bar. C - DISPOSITIVO REMOTO DE PROTECCIÓN DEL MOTOR Sale de fábrica ajustado para alimentación eléctrica trifásica 400V. Si la alimentación eléctrica es trifásica 230V, el ajuste se modifica según lo indicado en pág. 5. REGULACIONES REQUERIDAS POR EL QUEMADOR El instalador debe realizar estas regulaciones cuando instale el quemador.
  • Página 9: B - Regulación Del Variador De Presión

    B - REGULACIÓN DEL VARIADOR DE PRESIÓN La variación de presión en el retorno (manómetro 3 fig. 3) modifica el caudal de combustible que sale de la boquilla. RELACIÓN ENTRE: TIPO Y CAUDAL BOQUILLA - PRESIÓN EN EL RETORNO 2697 Caudal kg/h Diagrama referido a boquillas Fluidics tipo N1 - 50°...
  • Página 10: Variador De Presión

    VARIADOR DE PRESIÓN Fig. 3 D2001 1 - Conexión presóstato 6 - Tuerca y contratuerca ajuste pistón 2 - Manómetro presión de alimentación 7 - Tornillos de bloqueo excéntrica 3 - Manómetro presión de retorno 8 - Excéntrica variable 4 - Tornillo de regulación excéntrica 9 - Cárter 5 - Anillo de tope pistón Para la regulación de la excéntrica (8):...
  • Página 11: C - Regulación Del Cabezal De Combustión

    C - REGULACIÓN DEL CABEZAL DE COMBUSTIÓN El cabezal de combustión se mueve junto con la excéntrica (8) (fig. 3) y con la leva de perfil variable (1) (fig. 5). La posición del cabezal se puede observar desde el cilindro (2) (fig. 4). Los mecanismos de palanca de accionamiento del cabezal se ajustan en fábrica para la carrera máxima de 45 mm (el cilindro graduado (2) se desplaza desde la marca 0 hasta la marca 9), adecuada para un campo de modulación 50 ÷...
  • Página 12 Para modificar la carrera del cabezal de combustión, proceda de la siguiente manera: la biela (1) de accionamiento de la varilla de arrastre (8) del cabezal de combustión tiene un orificio; al desplazar el tirante (9) hacia afuera del orificio, se acorta la carrera del cabezal, hasta alrededor de 20 mm. Si se requiere una reducción aún mayor, siga estas instrucciones: con servomotor en 0°, afloje los tornillos (5) y empuje, en la dirección de la flecha, el anillo (6) situado debajo de la leva de perfil variable (7).
  • Página 13: D - Regulación Del Registro De Aire

    D - REGULACIÓN DEL REGISTRO DE AIRE Fig. 5 1 - Leva 2 - Tornillos de regulación 3 - Tornillos de bloqueo 4 - Perfil variable D1998 El registro de aire se regula por medio de la leva de perfil variable (1). Dicha labor se realiza después de haber regulado el variador de presión y el cabezal de combustión.
  • Página 14: Programa De Arranque Del Quemador

    PROGRAMA DE ARRANQUE DEL QUEMADOR Normal Bloqueo por fatta de encendido Control remoto Motor Transformador Válvula F - R - S Llama Bloqueo 2,5 s 2,5 s 45 s 22,5 s 45 s 22,5 s máx mín BLOQUEO MOTOR: es provocado por el relé térmico de protección del motor si se produce una sobrecarga o si falta la fase 2582 Imprima sobre la placa de característi-...
  • Página 16 RIELLO S.p.A.. Via degli Alpini 1 I - 37045 Legnago (VR) Tel.: +39.0442.630111 Fax: +39.0442.630375 http:// www.rielloburners.com Subject modifications...
