C -

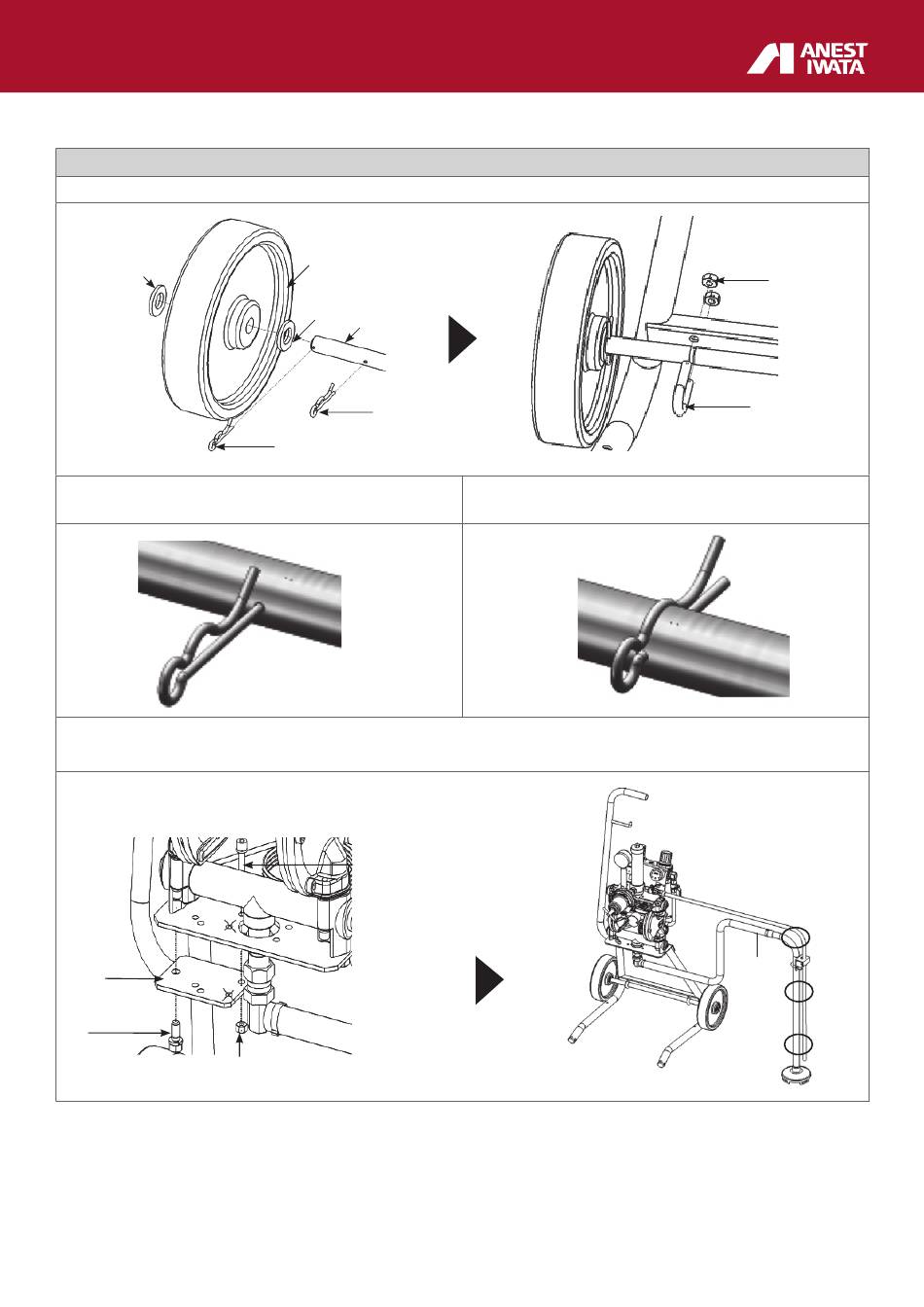

VERSION SOBRE CARRO
1. Montar las siguientes piezas en el orden numérico, y fije el grupo reunido en el suporte.
4. Arandela
5. Pasador*
* Inserte el extremo del pasador en el orificio del vástago,
y empujarlo hasta el fondo con un martillo.
2. Retire el tornillo con agujero hexagonal (M8) del adaptador inferior, y montar el mango, sobre al suporte , con los
tornillos con agujero hexagonal (M8) y (M6).
Mango
Tornillo con
agujero hexago-
nal (M8)
3. Rueda
2. Arandela
Vástago
1. Pasador*
Tornillo con
agujero hexa-
gonal (M6)
Tuerca hexagonal (M6)
Como se puede ver cuando se monta correctamente
ENSAMBLADO
Tuerca
hexagonal
Perno a "U"
Fijar lo sellos de tira en
los 3 puntos deseados
Tubería de
aspiración
17
