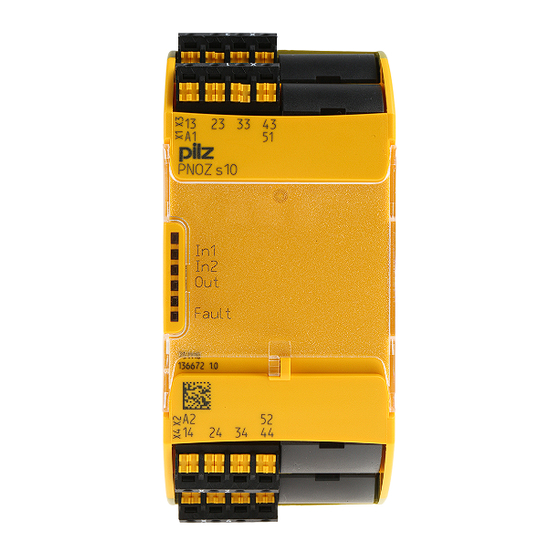

- Página 1 PNOZ s10 Dispositivos conmutadores de seguridad Manual de instrucciones-21402-ES-12...
- Página 2 Prólogo Este documento es la versión original. Pilz GmbH & Co. KG se reserva todos los derechos sobre este documento. Los usuarios están autorizados a hacer copias para uso interno. Se aceptan indicaciones y sugerencias que permitan mejorar esta documentación.
-
Página 3: Tabla De Contenido
Montaje Cableado Disposición para el funcionamiento Funcionamiento Indicación de estado Indicaciones de error Errores - Fallos Dimensiones en mm Datos técnicos Índices de seguridad Datos complementarios Curva de vida útil Altitud de funcionamiento permitida Manual de instrucciones PNOZ s10 21402-ES-12... - Página 4 Índice Extraer los bornes enchufables Datos de pedido Declaración CE de conformidad Manual de instrucciones PNOZ s10 21402-ES-12...
-
Página 5: Introducción
Introducción Validez de la documentación La documentación es válida para el producto PNOZ s10. Será válida hasta la publicación de una versión más actual. En estas instrucciones de uso se explica el funcionamiento y el manejo y se describe el montaje y la conexión del producto. -
Página 6: Seguridad
Para que la máquina/instalación completa alcance el grado de seguridad deseado, es preciso definir los requisitos de seguridad de la máquina/instalación y la forma de implementarlos a nivel técnico y organizativo. Manual de instrucciones PNOZ s10 21402-ES-12... -
Página 7: Cualificación Del Personal
(>50 V AC o >120 V DC), los elementos de mando y sensores conectados han de tener una tensión de aislamiento asignada de por lo me- nos 250 V. Manual de instrucciones PNOZ s10 21402-ES-12... -
Página 8: Características Del Dispositivo
Defecto a tierra en el circuito de realimentación: detección según el dispositivo base utilizado. Defecto a tierra en el circuito de entrada: los relés de salidas se desexcitan y los contactos de seguridad se abren. Manual de instrucciones PNOZ s10 21402-ES-12... -
Página 9: Diagrama De Bloques/Asignación De Bornes
Diagrama de tiempos POWER/Input Output safe Output aux. Leyenda POWER/Input: Tensión de alimentación/circuito de entrada Output safe: contactos de seguridad Output aux.: contactos auxiliares : retardo a la conexión : retardo a la desconexión Manual de instrucciones PNOZ s10 21402-ES-12... -
Página 10: Montaje
La fuente de alimentación ha de cumplir las normativas de muy bajas tensiones de fun- cionamiento con separación eléctrica segura (SELV, PELV) según VDE 0100, parte 410. Tenga en cuenta los requisitos de cableado y de CEM de la norma UNE-EN 60204-1. Manual de instrucciones PNOZ s10 21402-ES-12... -
Página 11: Disposición Para El Funcionamiento
INFORMACIÓN Si un dispositivo base y un bloque de ampliación de contactos están conec- tados mediante el conector, no se precisa más cableado. No conectar A1 al bloque de ampliación de contactos. Manual de instrucciones PNOZ s10 21402-ES-12... -
Página 12: Funcionamiento
Solución: enchufar la clavija de terminación, desconectar y conectar la ten- sión de alimentación. Errores - Fallos Funcionamiento defectuoso de los contactos: En caso de contactos soldados, después de abrir el circuito de entrada no es posible ninguna nueva activación. Manual de instrucciones PNOZ s10 21402-ES-12... -
Página 13: Dimensiones En Mm
Impulso de corriente de conexión máx. Impulso de corriente circuito de entrada Duración de impulso circuito de 0,1 ms 0,1 ms entrada Resistencia total máx. de la línea RImáx. Monocanal con UB DC 30 Ohm 30 Ohm Manual de instrucciones PNOZ s10 21402-ES-12... - Página 14 Categoría de uso según UL Tensión 240 V AC G. P. 240 V AC G. P. Con corriente 12 A 12 A 24 V DC Resistive 24 V DC Resistive Tensión Con corriente 12 A 12 A Manual de instrucciones PNOZ s10 21402-ES-12...
- Página 15 30 ms 30 ms con una caída de tensión, típica 20 ms 20 ms con una caída de tensión, máx. 30 ms 30 ms Datos ambientales 750110 751110 Condiciones climáticas EN 60068-2-78 EN 60068-2-78 Manual de instrucciones PNOZ s10 21402-ES-12...
- Página 16 – 2 conductores con la misma sección, flexibles, sin terminal o con terminal TWIN 0,2 - 1,5 mm², 24 - 16 AWG – Par de apriete para bornes de tor- nillo 0,5 Nm – Manual de instrucciones PNOZ s10 21402-ES-12...
-
Página 17: Índices De Seguridad
Los valores SIL/PL de una función de seguridad no son idénticos a los va- lores SIL/PL de los dispositivos utilizados y pueden diferir de estos. Reco- mendamos la herramienta de software PAScal para calcular los valores SIL/PL de la función de seguridad. Manual de instrucciones PNOZ s10 21402-ES-12... -
Página 18: Datos Complementarios
El desgaste es producto sobre todo de la carga eléctrica; el desgaste mecánico es insignificante. Corriente de conmutación (A) Fig.: Curvas de vida útil con 24 V DC y 230 V AC Manual de instrucciones PNOZ s10 21402-ES-12... - Página 19 Prever una extinción de chispas suficiente en todos los contactos de salida para prolongar la vida útil. En caso de cargas capacitivas, controlar las puntas de tensión que puedan cre- arse. Utilizar diodos volantes para la extinción de chispas de contactores DC. Manual de instrucciones PNOZ s10 21402-ES-12...
-
Página 20: Altitud De Funcionamiento Permitida
A partir de 2000 m de altitud de funcionamiento: reducción de la temperatura ambiente máx. permitida en 0,5 °C/100 m Altitud de funcionamiento Temperatura ambiente permitida 3000 m 50 °C 4000 m 45 °C 5000 m 40 °C Manual de instrucciones PNOZ s10 21402-ES-12... - Página 21 Estos productos cumplen los requisitos de la Directiva de Máquinas 2006/42/CE del Parla- mento Europeo y del Consejo. La declaración CE de conformidad completa puede consul- tarse en la página web www.pilz.com/downloads. Representante: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Alemania Manual de instrucciones PNOZ s10...
