DINUY MI PLA 002 Manual De Instrucciones

MINUTERO PARA
CAJA DE REGISTRO

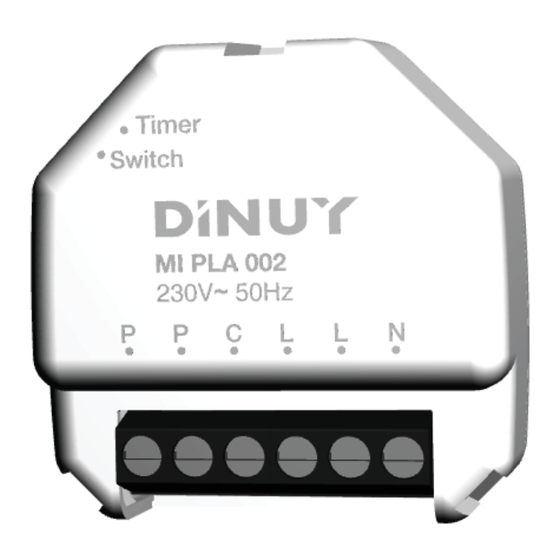

MI PLA 002
DESCRIPCIÓN
Temporizador electrónico para instalación en caja de registro.
Conexión a 3 hilos, necesita el Neutro.
Válido para todo tipo de lámparas, incluído LEDs.
Activación mediante pulsadores, tanto luminosos como no luminosos.
Temporización rearmable en cualquier momento.
Protección térmica incorporada.
Dos modos de funcionamiento: Temporizador rearmable o Telerruptor temporizado.
FUNCIONAMIENTO
En el momento que el temporizador es alimentado, el aparato se activa durante la
temporización establecida.
Una vez transcurrida esta temporización, el aparato se encuentra preparado para su
funcionamiento normal.
Dispone de 2 modos de funcionamiento seleccionables mediante un pequeño
interruptor:
- Temporizador rearmable (Timer): actuando sobre el pulsador se inicia el ciclo de
temporización. Si durante el ciclo se vuelve a actuar sobre el pulsador, se vuelve a
reiniciar la temporización.
- Telerruptor temporizado (Switch): actuando sobre el pulsador se inicia el ciclo de
temporización. Si durante el ciclo se vuelve a actuar sobre el pulsador, se
interrumpe la temporización y se desconecta.
MANUAL DE INSTRUCCIONES
ESPECIFICACIONES TÉCNICAS
Tensión de Alimentación
Consumo
Potencia Nominal
Lámparas LED
Incandescencia / Halógenas 230V
Halógenas 12V con transformador
Fluorescencia
Nº Pulsadores Luminosos
Instalación
Modos de Funcionamiento
Temporización
Dimensiones
Peso
Teemperatura Funcionamiento
Grado de Protección
Normativa
ATENCIÓN: ¡Tensión peligrosa!.
¡Los trabajos con equipos eléctricos en la red de 230V, deben de ser
realizados exclusivamente por técnicos cualificados!.
¡Desconecte la tensión de red antes de proceder al montaje, desmontaje o
manipulación del equipo eléctrico!.
230V~ 50Hz
0,7W
16A / 250V~
400W
3.000W
2.400W
1.300W (130µF)
Hasta 20
En caja de registro
Temporizador rearmable o
Telerruptor temporizado
30seg ~ 10min
46 x 46 x 24mm
35,1g
0ºC ~ +40ºC
IP20 según UNE20324
UNE-EN60669-2-1 y UNE-EN60669-2-3
