LD Systems LD ROADMAN 102 Manual De Usuario página 75

3
2
1
5
6
7
4

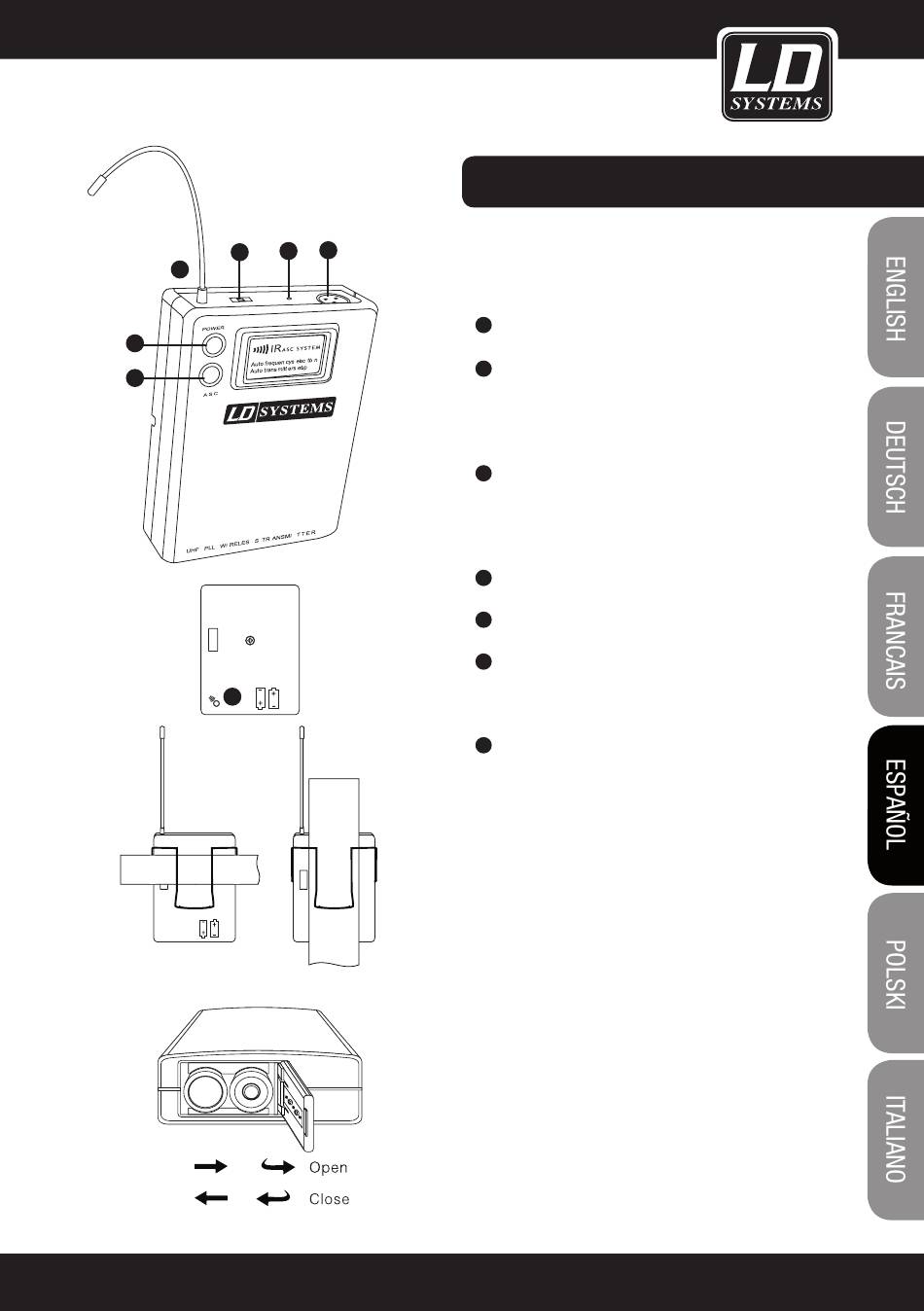

1 ANTENA
AJUSTE DE GANANCIA
2
Micro: Micrófono
0: guitarra con pastilla no activa
-10 dB: guitarra con pastilla activa
LED DE ENCENDIDO:
3
Verde: en funcionamiento
Rojo: batería baja
Rojo intermitente: transmitiendo por infrarrojos
ENTRADA DE MICRÓFONO (MINI XLR)
4
BOTÓN POWER (ENCENDIDO/APAGADO)
5
BOTÓN ASC (ACTIVAR SINCRONIZACIÓN)
6
Permite realizar la sincronización de frecuencias a
través de infrarrojos.
SENSOR DE INFRARROJOS
7
USO DE LA PETACA
La petaca se cuelga del cinturón o de la cinta de la
guitarra. Para garantizar un agarre seguro, deslice el
clip de la petaca transmisora hasta el fondo .
El guitarrista puede pasar la cinta de guitarra directamente
a través del clip.
SUSTITUCIÓN DE LAS BATERÍAS
Cuando el indicador de estado de la batería parpadee en
color rojo, deberá sustituir las baterías inmediatamente,
como se muestra en la figura izquierda. Inserte 2 pilas
alcalinas tipo AA (LR6 1,5 V).
PETACA TRANSMISORA:
75
