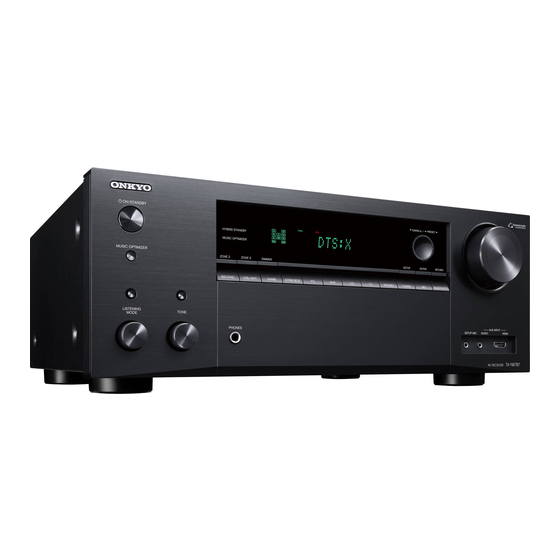

Página 1 AV RECEIVER ≫ Tabla de contenidos TX-NR787 ≫ Conexiones Manual de instrucciones ≫ - Conexión de los altavoces ≫ Reproducción ≫ Configuración ≫ Solución de problemas ≫ Apéndice ≫ Información complementaria Panel frontal≫ Panel trasero≫ Mando a distancia≫...
Página 2: Tabla De Contenido
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Qué se encuentra en la caja Conexión de un componente de AV en una sala separada (conexión multizona) Nombres de las piezas Conexióndeunpreamplificadorprincipal(ZONE2) 53 Panel frontal Conexión de antenas Pantalla Conexión de red Panel trasero Conectar dispositivos de control externos Mando a distancia...
Página 3 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ FlareConnect Funciones prácticas Reproducción Ajuste del tono Dispositivo USB de almacenamiento Modo de escucha Operacionesbásicas Selección el modo de escucha Dispositivo y formato admitido Efectosdelmododeescucha Reproducir archivos en un ordenador y en NAS Modos de escucha que pueden seleccionarse (Servidor de música) Configuración...
Página 4 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Firmware Update Función de actualización de esta unidad Actualizacióndelfirmwareatravésdelared ActualizaciónmedianteUSB Initial Setup con el asistente de arranque automático Operaciones Solución de problemas Cuando el funcionamiento de la unidad sea errático Solución de problemas Apéndice Acerca de HDMI Especificaciones generales...
Página 5: Qué Se Encuentra En La Caja
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Qué se encuentra en la caja 1. Unidadprincipal(1) 2. Mandoadistancia(RC-911R)(1),pilas(AAA/R03)(2) 3. Micrófonodeconfiguracióndealtavoz(1) • UtilizadodurantelaInitialSetup. 4. AntenadeFMparainteriores(1) 5. AntenaenbucledeAM(1) 6. Cabledealimentación(1) • Guíadeiniciorápido(1) * E stedocumentoesunmanualdeinstruccionesenlínea.Noseincluyecomo accesorio. • Conectelosaltavocesconunaimpedanciade4Ωa16Ω. • Elcabledealimentaciónnodebeconectarsehastaquenosehayan completado todas las demás conexiones. •...
Página 6: Nombres De Las Piezas
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Nombres de las piezas Panel frontal 3456 ❏ Para más información, consulte ( Panel frontal≫ Panel trasero≫ Mando a distancia≫...
Página 7 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ 1. Botón ON/STANDBY 2. Botón/indicadorMUSICOPTIMIZER:Activa/desactivalafunciónMUSIC OPTIMIZERparamejorarlacalidaddelsonidodelaudiocomprimido. 3. IndicadorHYBRIDSTANDBY:Seiluminasilaunidadentraenmodode esperacuandoseactivanfuncionestalescomoHDMIStandbyThroughy Network Standby y que funcionan en modo de espera. 4. Sensordelmandoadistancia:Recibeseñalesdelmandoadistancia. • Elrangoderecepcióndelmandoadistanciaestáaunadistancia aproximadade16´/5myaunángulode20°endirecciónverticaly30°de derecha a izquierda. 5. BotónZONE2/ZONE3:Controlalafunciónmultizona.( p84) 6. BotónDIMMER:Cambiaelbrillodelapantallacontresniveles.Nosepuede apagarcompletamente. 7.
Página 8: Pantalla
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Pantalla 1. Visualizacióndealtavoz/canal:Muestraelcanaldesalidaquecorrespondeal 6. Muestra información de las señales de entrada. modo de escucha seleccionado. • "DialogNorm:XdB"("X"esunvalornumérico)sepuedevisualizaral 2. Seiluminaenlassiguientescondiciones. reproducirunafuentedeDolbyDigital,DolbyDigitalPlusoDolbyTrueHD. :Losauricularesestánconectados. Porejemplo,sisemuestra"DialogNorm:+4dB",lafuentereproducida Z2/Z3:LaZONE2/ZONE3estáencendida. segrabacon4dByelnivelestándarTHX.Sisereproduceconelnivel :ConectadomedianteBLUETOOTH. estándarTHX,bajeelvolumenen4dB. :ConectadomedianteWi-Fi. 7. Puede iluminarse cuando se realizan operaciones con el selector de entrada NET:Seiluminacuandoseconectaalaredsonelselectordeentrada"NET". "NET".
Página 9: Panel Trasero
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Panel trasero 90° 180° ❏ Para más información, consulte ( p10) Panel frontal≫ Panel trasero≫ Mando a distancia≫...
Página 10 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ 1. ConectoresDIGITALINOPTICAL/COAXIAL:Introduzcaseñalesdeaudio dos subwoofers con alimentación propia. Se emite la misma señal desde cada digitaldesdeuncomponentedeAVounTVconuncableópticodigitaloun unodelosconectoresSUBWOOFERPREOUT. cablecoaxialdigital. 18. ConectoresZONE2LINEOUT:Transmitaseñalesdeaudioconuncable 2. TerminalTUNERAM/FM:Conectelasantenasprovistas. deaudioanalógicoaunpreamplificadorprincipalenunasalaseparada 3. ConectoresCOMPONENTVIDEOIN:Introduzcaseñalesdevídeode (ZONE2). componentedeAVconuncabledevídeodecomponente.(Compatible únicamenteconunaresolución480io576i.) 4. Antenainalámbrica:SeutilizaparalaconexiónWi-Fioalutilizarundispositivo habilitadoconBLUETOOTH.Ajustelosángulosenfuncióndelestadode conexión. 5. PuertoUSB:ConecteundispositivoUSBdealmacenamientoparareproducir archivosdemúsica.( p68)Tambiénpuedesuministraralimentación (5V/1A)adispositivosUSBconuncableUSB.
Página 11: Mando A Distancia
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Mando a distancia 1. Botón ON/STANDBY 2. Botonesdelselectordeentrada:Cambialaentradaareproducir. 3. BotónQ(QUICKMENU):Alpulsarestebotóndurantelareproducción,sepuede configurarrápidamenteel"Tone"yelnivel"Level"enlapantalladelaTV.( p129) 4. BotonesdelcursorybotónENTER:Seleccioneelelementoconloscursores ypulseENTERparaconfirmarsuselección.Alpulsar / se puede cambiar la pantalla cuando no se visualiza la lista de carpetas de música o la lista de archivos en una de las pantallas de la TV.
Página 12: Conexiones
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Conexiones Conexión de los altavoces Conexión de la TV Conexión de los dispositivos de reproducción Conexión de un componente de AV en una sala separada (conexión multizona) Conexión de antenas Conexión de red Conectar dispositivos de control externos Conexión del cable de alimentación Panel frontal≫...
Página 13: Conexión De Los Altavoces
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Conexión de los altavoces Parautilizarestaunidad,sepuedeseleccionarladisposicióndelosaltavocesdesdevariospatrones.Utiliceelsiguientediagramadeflujoparaseleccionarlamejor disposiciónparasusaltavocesyelusodelentorno.Puedecomprobarelmétododeconexiónylaconfiguraciónpredeterminada.ElmododeescuchaDolbyAtmos ( p88)reproducefehacientementeeldiseñodesonidograbadoenformatodeaudioDolbyAtmosalinstalaraltavocesenvolventestraserosodealtura.Dolby Atmos permite posicionar con precisión objetos sonoros con movimiento independiente en un espacio tridimensional con una claridad todavía mayor. ¿Ha disfrutado del sonido con Dolby Atmos? Sí...
Página 14: Instalación De Altavoces
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Instalación de altavoces „ Sistema de canales 5.1 Esteesunsistemabásicodecanales5.1.Losaltavocesdelanterosemiten sonidos delanteros en estéreo y el altavoz central emite sonidos que provienen delcentrodelapantalla,comolosdiálogosylasvoces.Losaltavoces envolventescreanuncampodesonidotrasero.Elsubwooferconfuentede alimentación propia reproduce sonidos de bajo y crea un campo de sonido rico. Los altavoces delanteros deberían colocarse a la altura de la oreja, mientras que los altavoces envolventes deberían ubicarse justo por encima de la altura de la oreja.Elaltavozcentraldebeinstalarseorientadoenángulohacialaposición...
Página 15 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ Sistema de canales 7.1 Esteesunsistemadecanales7.1queincluyeelsistemabásicodecanales5.1 ( p14)yunosaltavocesenvolventestraserosadicionales.Losaltavoces delanteros emiten sonidos delanteros en estéreo y el altavoz central emite sonidosqueprovienendelcentrodelapantalla,comolosdiálogosylasvoces. Losaltavocesenvolventescreanuncampodesonidotrasero.Elsubwoofer con fuente de alimentación propia reproduce sonidos de bajo y crea un campo de sonido rico. Los altavoces envolventes traseros mejoran la sensación de envolvimiento y conectividad de sonido creada por el campo de sonido trasero y proporciona un campo sonoro más real.
Página 16 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ Sistema de canales 5.1.2 Elsistemadecanales5.1.2esunadisposicióndealtavocesqueincluyeelsistemabásicodecanales5.1( p14)yunosaltavocesdealturaadicionales.Deentre lossiguientestrestiposdealtavoces,seleccionelosaltavocesdealturaquemásseajustenalosaltavocesyelentornodeuso. ❏ Ejemplo de instalación de altavoces altos delanteros y traseros ( p17) ❏ Ejemplo de instalación de altavoces de techo p18) ❏ Ejemplo de instalación de altavoces con tecnología Dolby (altavoces Dolby) ( p19) Panel frontal≫...
Página 17 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ ❏ Ejemplo de instalación de altavoces altos Esteesunsistemaconelsistemabásicodecanales5.1( p14)queincluye unos altavoces delanteros, un altavoz central, unos altavoces envolventes y delanteros y traseros un subwoofer con fuente de alimentación propia, así como una combinación de altavoces altos delanteros o traseros.
Página 18 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ ❏ Ejemplo de instalación de altavoces de techo Esteesunsistemaconelsistemabásicodecanales5.1( p14)queincluye unos altavoces delanteros, un altavoz central, unos altavoces envolventes y un subwoofer con fuente de alimentación propia, así como una combinación de altavoces delanteros superiores, altavoces medios superiores o altavoces traseros superiores.
Página 19 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ ❏ Ejemplo de instalación de altavoces con Esteesunsistemaconelsistemabásicodecanales5.1( p14)queincluye unos altavoces delanteros, un altavoz central, unos altavoces envolventes y un tecnología Dolby (altavoces Dolby) subwoofer con fuente de alimentación propia, así como una combinación de altavocescontecnologíaDolbydelanterosoaltavocescontecnologíaDolby envolventesadicionales.LosaltavocescontecnologíaDolbysonaltavoces diseñados especialmente para orientarse hacia el techo, de forma que el sonido...
Página 20 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ Sistema de canales 7.1.2 Elsistemadecanales7.1.2esunadisposicióndealtavocesqueincluyeelsistemadecanales7.1( p15)yunosaltavocesdealturaadicionales.Deentrelos siguientestrestiposdealtavoces,seleccionelosaltavocesdealturaquemásseajustenalosaltavocesyelentornodeuso. ❏ Ejemplo de instalación de altavoces altos delanteros y traseros ( p21) ❏ Ejemplo de instalación de altavoces de techo p22) ❏ Ejemplo de instalación de altavoces con tecnología Dolby (altavoces Dolby) ( p23) Panel frontal≫...
Página 21 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ ❏ Ejemplo de instalación de altavoces altos Esteesunsistemaconelsistemadecanales7.1( p15)queincluyeunos altavoces delanteros, un altavoz central, unos altavoces envolventes traseros y delanteros y traseros un subwoofer con alimentación propia, así como una combinación de altavoces altos delanteros o traseros.
Página 22 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ ❏ Ejemplo de instalación de altavoces de techo Esteesunsistemaconelsistemadecanales7.1( p15)queincluyeunos altavoces delanteros, un altavoz central, unos altavoces envolventes traseros y un subwoofer con alimentación propia, así como una combinación de altavoces altos centrales, delanteros o traseros. Al instalar dichos altavoces de altura, cuando el formato de entrada es Dolby Atmos, se puede seleccionar el modo de escucha Dolby Atmos que emite el sonido 3D más actualizado, incluyendo el sonido superior.
Página 23 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ ❏ Ejemplo de instalación de altavoces con Esteesunsistemaconelsistemadecanales7.1( p15)queincluye unos altavoces delanteros, un altavoz central, unos altavoces envolventes, tecnología Dolby (altavoces Dolby) unos altavoces envolventes traseros y un subwoofer con alimentación propia, asícomounacombinacióndealtavocescontecnologíaDolby(delantero), altavocescontecnologíaDolby(envolventes)oaltavocescontecnologíaDolby (envolventestraseros).LosaltavocescontecnologíaDolbysonaltavoces diseñados especialmente para orientarse hacia el techo, de forma que el sonido pueda escucharse proyectado desde arriba, al rebotar en el techo.
Página 24 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ Sistema de canales 5.1.4 Elsistemadecanales5.1.4esunadisposicióndealtavocesqueincluye2juegosdealtavocesdealtura,1juegoizquierdoyderechodelantey1juegoizquierdoy derechodetrás,lsistemadecanalesbásico5.1( p14).Alinstalarlosaltavocesdealtura,elmododeescuchaqueemiteelsonido3Dmásactualizadoincluyendo elespaciosuperiorconlaentradadeformatoDolbyAtmos.Sepuedeseleccionarunacombinaciónde2altavocesdealturaentrelosiguiente. ❏ Ejemplo de combinación cuando los altavoces delanteros superiores se utilizan delante ( p25) ❏ Ejemplo de combinación cuando los altavoces medios superiores se utilizan delante ( p27) ❏...
Página 25 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ ❏ Ejemplo de combinación cuando los altavoces (Ejemplo 1) Utilice altavoces traseros superiores detrás delanteros superiores se utilizan delante Acerca de los altavoces delanteros superiores *2:125°a150° Los altavoces traseros superiores se instalan en el techo en la parte delantera de la posición de escucha y el ancho entre los altavoces izquierdos y derechos es ideal para que coincida con el ancho de los altavoces delanteros.
Página 26 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ (Ejemplo 3) Utilice altavoces con tecnología Dolby (envolventes) detrás LosaltavocescontecnologíaDolbysonaltavocesespecialesqueemitenel sonidohaciaeltechoyprovocanqueelmismosalgadesdearribaalreflejarel sonido en el techo. LosaltavocescontecnologíaDolby(envolventes)seinstalanencimadelos altavoces envolventes. 9,10AltavocescontecnologíaDolby(Envolventes) Panel frontal≫ Panel trasero≫ Mando a distancia≫...
Página 27 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ ❏ Ejemplo de combinación cuando los altavoces Utilice altavoces altos traseros detrás medios superiores se utilizan delante Acerca de los altavoces medios superiores 3´ (0,9 m) o más Elanchoentrelosaltavocesaltostraserosdebecoincidirconelanchodelos altavoces delanteros y deben instalarse a una altura mínima de 3’/0,9 m con respecto a los altavoces delanteros y se inclinan hacia la posición del oyente.
Página 28 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ ❏ Ejemplo de combinación cuando los (Ejemplo 1) Utilice altavoces altos traseros detrás altavoces altos delanteros se utilizan delante   Acerca de los altavoces altos delanteros   3´ (0,9 m) o más Elanchoentrelosaltavocesaltostraserosdebecoincidirconelanchodelos 3´...
Página 29 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ (Ejemplo 3) Utilice altavoces traseros superiores detrás     *4:125°a150° Los altavoces traseros superiores se instalan en el techo en la parte delantera de la posición de escucha y el ancho entre los altavoces izquierdos y derechos es ideal para que coincida con el ancho de los altavoces delanteros.
Página 30 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ ❏ Ejemplo de combinación cuando los altavoces con (Ejemplo 1) Utilice altavoces traseros superiores detrás tecnología Dolby (Delanteros) se utilizan delante Acerca de los altavoces con tecnología Dolby (delanteros) *3:125°a150° Los altavoces traseros superiores se instalan en el techo en la parte delantera de la posición de escucha y el ancho entre los altavoces izquierdos y derechos es ideal para que coincida con el ancho de los altavoces delanteros.
Página 31 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ (Ejemplo 3) Utilice altavoces con tecnología Dolby (envolventes) detrás LosaltavocescontecnologíaDolbysonaltavocesespecialesqueemitenel sonidohaciaeltechoyprovocanqueelmismosalgadesdearribaalreflejarel sonido en el techo. LosaltavocescontecnologíaDolby(envolventes)seinstalanencimadelos altavoces envolventes. 9,10 AltavocescontecnologíaDolby(Envolventes) Panel frontal≫ Panel trasero≫ Mando a distancia≫...
Página 32: Conexiones De Los Altavoces Y Ajustes "Speaker Setup
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Conexiones de los altavoces y ajustes "Speaker Setup" Conexiones Conectecorrectamentelosconectoresdelaunidadylosdelaltavoz(lado+en lado+ylado-enlado-)paracadacanal.Silaconexiónesincorrecta,losbajos „ (Nota) Impedancia de los altavoces no se reproducirán adecuadamente debido a una fase inversa. Retuerza los hilos de la punta del cable del altavoz que queden expuestos, de forma que no Conectelosaltavocesconunaimpedanciade4Ωa16Ω.Sicualquieradelos sobresalgandelterminaldelaltavozalrealizarlaconexión.Siloshilosexpuestos altavocesquedebeconectarsepresentaunaimpedanciade4Ωomásy6Ω...
Página 33 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ Conectar el subwoofer a cable del Subwoofer Conecte un subwoofer con fuente de alimentación propia a la unidad con un cable de subwoofer. Se pueden conectar hasta dos subwoofers con alimentación propia. Se emite la misma señal desde cada uno de los conectores SUBWOOFERPREOUT.
Página 34 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ Sistema de canales 5.1 Ajustes de la "Speaker Setup" „ durante la Initial Setup ( p138) Speaker Setup Speaker Channels 5.1 ch < > Subwoofer Height 1 Speaker Height 2 Speaker Zone Speaker Bi-Amp Select how many speakers you have.
Página 35 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ Sistema de canales 5.1 + ZONE SPEAKER MAIN ROOM Ajustes de la "Speaker Setup" „ durante la Initial Setup ( p138) Speaker Setup Speaker Channels 5.1ch < > Subwoofer Height 1 Speaker Height 2 Speaker Zone Speaker Zone 2 Bi-Amp Select how many speakers you have.
Página 36 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ Sistema de canales 5.1 (Biamplificación de altavoces) Ajustes de la "Speaker Setup" „ durante la Initial Setup ( p138) Speaker Setup Speaker Channels 5.1 ch < > Subwoofer Height 1 Speaker Height 2 Speaker Zone Speaker Bi-Amp Select how many speakers you have.
Página 37 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ Sistema de canales 7.1 Ajustes de la "Speaker Setup" „ durante la Initial Setup ( p138) Speaker Setup Speaker Channels 7.1 ch < > Subwoofer Height 1 Speaker Height 2 Speaker Zone Speaker Bi-Amp Select how many speakers you have.
Página 38 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ Sistema de canales 7.1 + ZONE SPEAKER MAIN ROOM Ajustes de la "Speaker Setup" „ durante la Initial Setup ( p138) Speaker Setup Speaker Channels 7.1 ch < > Subwoofer Height 1 Speaker Height 2 Speaker Zone Speaker Zone 2 Bi-Amp Select how many speakers you have.
Página 39 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ Sistema de canales 7.1 (Biamplificación de altavoces) Ajustes de la "Speaker Setup" „ durante la Initial Setup ( p138) Speaker Setup Speaker Channels 7.1 ch < > Subwoofer Height 1 Speaker Height 2 Speaker Zone Speaker Bi-Amp Select how many speakers you have.
Página 40 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ Sistema de canales 5.1.2 Ajustes de la "Speaker Setup" „ durante la Initial Setup ( p138) Speaker Setup Speaker Channels 5.1.2 ch < > Subwoofer Height 1 Speaker Front High Height 2 Speaker Zone Speaker Bi-Amp Select how many speakers you have.
Página 41 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ Sistema de canales 5.1.2 + ZONE SPEAKER MAIN ROOM Ajustes de la "Speaker Setup" „ durante la Initial Setup ( p138) Speaker Setup Speaker Channels 5.1.2 ch < > Subwoofer Height 1 Speaker Height 2 Speaker Front High Zone Speaker Zone 2 Bi-Amp...
Página 42 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ Sistema de canales 5.1.2 (Biamplificación de altavoces) Ajustes de la "Speaker Setup" „ durante la Initial Setup ( p138) Speaker Setup Speaker Channels 5.1.2 ch < > Subwoofer Height 1 Speaker Height 2 Speaker Front High Zone Speaker Bi-Amp Select how many speakers you have.
Página 43 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ Sistema de canales 7.1.2 Ajustes de la "Speaker Setup" „ durante la Initial Setup ( p138) Speaker Setup Speaker Channels 7.1.2 ch < > Subwoofer Height 1 Speaker Front High Height 2 Speaker Zone Speaker Bi-Amp Select how many speakers you have.
Página 44 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ Sistema de canales 5.1.4 Ajustes de la "Speaker Setup" „ durante la Initial Setup ( p138) Speaker Setup Speaker Channels 5.1.4 ch < > Subwoofer Height 1 Speaker Top Middle Height 2 Speaker Rear High Zone Speaker Bi-Amp Select how many speakers you have.
Página 45: Combinaciones De Altavoces
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Combinaciones de altavoces • Se pueden conectar hasta dos subwoofers con alimentación propia, con cualquier combinación. ZONE 2 (*1) ZONE 3 (*1) Canales de SURROUND FRONT CENTER SURROUND HEIGHT 1 HEIGHT 2 Bi-AMP (*1) (ZONE (ZONE altavoz BACK SPEAKER)
Página 46: Conexión De La Tv
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Conexión de la TV Conecte esta unidad entre un televisor y un componente de AV. La conexión de esta unidad con el televisor permite emitir las señales de vídeo y audio del componente deAVeneltelevisororeproducirelsonidodeltelevisorenestaunidad.LaconexiónconeltelevisorvariaráenfuncióndesiesteadmitelafunciónARC(AudioReturn Channel).LafunciónARCtransmitelasseñalesdeaudiodeltelevisoratravésdeuncableHDMIyreproduceelaudiodeltelevisorenestaunidad.Paracomprobarsi el televisor admite la función ARC, consulte el manual de instrucciones del televisor, etc.
Página 47: Con Un Televisor Compatible Con Arc
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Con un televisor compatible con ARC SieltelevisoradmitelafunciónARC(AudioReturnChannel)(*),utilice únicamenteelcableHDMIparaconectarconeltelevisor.Utiliceelconector compatible con ARC HDMI IN del televisor para realizar la conexión. • EsposibleconectarotrotelevisoroproyectoralconectorHDMIOUTSUB. ParaalternarentreMAINySUB,pulseelbotónQ( p129)delmandoa distanciay,acontinuación,seleccione"Other"-"HDMIOut".Tengaencuenta que este conector no es compatible con ARC. Configuración •...
Página 48: Con Un Televisor No Compatible Con Arc
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Con un televisor no compatible con ARC SieltelevisornoadmitelafunciónARC(AudioReturnChannel)(*),conecteun cableHDMIyuncableópticodigital.Sieltelevisornodisponedeunconector DIGITALOPTICALOUT,puedeutilizaruncabledeaudioanalógicoparael conectorAUDIOINTV. • Si utiliza un sintonizador de sintonización por cable, etc. conectado al conector deentradadeestaunidadparamirareltelevisor(sinutilizarelsintonizador integradoeneltelevisor),noseránecesarioutilizaruncableópticodigitaloun cabledeaudioanalógicopararealizarlaconexión. • EsposibleconectarotrotelevisoroproyectoralconectorHDMIOUTSUB. ParaalternarentreMAINySUB,pulseelbotónQ( p129)delmandoa distanciay,acontinuación,seleccione"Other"-"HDMIOut".Tengaencuenta que este conector no es compatible con ARC.
Página 49: Conexión De Los Dispositivos De Reproducción
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Conexión de los dispositivos de reproducción Conexión de un componente de AV con conector HDMI montado EsteesunejemplodeconexióndeuncomponentedeAVequipadoconun conector HDMI. Cuando se realice la conexión con un componente de AV que cumplalanormaCEC(Controldeaparatoselectrónicos).seráposibleutilizarla funciónHDMICEC(*),quepermiteenlazarconselectoresdeentrada,etc.yla funciónHDMIStandbyThrough,quepuedetransmitirseñalesdevídeoyaudio del componente de AV al televisor, incluso si esta unidad está...
Página 50: Conexión De Un Componente De Av Sin Conector Hdmi Montado
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Conexión de un componente de AV SIN conector HDMI montado EsteesunejemplodeconexióndeuncomponentedeAVquenoincorporaun conector HDMI. Seleccione cables que se correspondan con los conectores del componente de AV para la conexión. Por ejemplo, cuando la entrada de vídeoseconectealconectorBD/DVD,tambiéndeberáconectarselaentrada desonidoalconectorBD/DVD.Porlotanto,losconectoresdeentradadevídeo y los conectores de entrada de audio deberían tener el mismo nombre para la...
Página 51: Conexión De Un Componente De Audio
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Conexión de un componente de audio Esteesunejemplodeconexióndeuncomponentedeaudio.Conecteun reproductordeCDutilizandouncableópticodigitalouncabledeaudio analógico.Tambiénpuedeconectaruntocadiscosqueincorporeuncartuchode tipoMMenelconectorPHONO. • Si el tocadiscos incorpora un ecualizador de phono, conéctelo a cualquiera de losconectoresAUDIOIN,salvoalconectorPHONO.Además,sieltocadiscos utiliza un cartucho de tipo MC, instale un ecualizador de phono compatible con el cartucho de tipo MC, entre la unidad y el tocadiscos y, a continuación, conécteloacualquierconectorAUDIOIN,salvoalconectorPHONO.
Página 52: Conexión De Una Cámara De Vídeo, Etc
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Conexión de una cámara de vídeo, etc. Conecteunacámaradevídeo,etc.alconectorAUXINPUTAUDIO/HDMI, situado en el panel frontal, mediante un cable HDMI o un cable estéreo con miniclavija(ø1/8″/3,5mm). Cámara de vídeo a Cable HDMI Panel frontal≫ Panel trasero≫ Mando a distancia≫...
Página 53: Conexión De Un Componente De Av En Una Sala Separada (Conexión Multizona)
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Conexión de un componente de AV en una sala separada (conexión multizona) Conexión de un preamplificador principal (ZONE 2) Puededisfrutardesonidoen2canalesenunasalaseparada(ZONE2)mientras sereproducenlos7.1canalesenlasalaprincipal(enlaqueseencuentraesta unidad).UtiliceuncableanalógicoparaconectarelconectorZONE2LINEOUT deestaunidadyelconectorLINEINdelpreamplificadorprincipalenlasala separada.Esposiblereproducirlamismafuentetantoenlasalaprincipalcomo enlaZONE2.Además,tambiénesposiblereproducirfuentesdistintasenambas salas. • Para emitir sonido procedente de un componente de AV conectado externamenteenlaZONE2,utiliceuncablecoaxialdigital,uncable ópticodigitalouncabledeaudioanalógicoparalaconexión.Elaudiode componentes de AV conectados externamente solo se puede reproducir enlaZONE2cuandoelaudioesanalógicooesaudioPCMde2canales....
Página 54: Conexión De Antenas
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Conexión de antenas Conecte la antena a esta unidad y colóquela en una posición óptima para escuchar las señales de radio recibidas. Coloque la antena de FM para interiores en la pared con chinchetas o cinta adhesiva. a Antena de FM para interiores, b Antena de bucle en AM Panel frontal≫...
Página 55: Conexión De Red
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Conexión de red EstaunidadpuedeconectarsealaredusandounaredLANconcableoWi- Fi(LANinalámbrica).Podrádisfrutardefuncionesdered,comolaradiopor internet, si conecta la unidad a la red. Si la conexión se realiza mediante la LAN concable,conecteelrouteryelconectorETHERNETconelcableLAN,taly como se muestra en la ilustración. Para realizar la conexión mediante Wi-Fi, seleccione "Wireless"...
Página 56: Conectar Dispositivos De Control Externos
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Conectar dispositivos de control externos Puerto IR IN Cuando conecte una unidad de recepción de mando a distancia compuesta de un receptor de infrarrojos, etc. a esta unidad, podrán realizarse operaciones mediante el mando a distancia incluso si la señal del mando a distancia resulta difícilderecibir(debidoalainstalaciónenarmario,etc.).Tambiénpodráhacer funcionar la unidad mediante el mando a distancia desde una sala separada como,porejemplo,laZONE2.Parainstalarunaunidadderecepcióndemando...
Página 57: Conector12VTriggerOut
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Conector 12V TRIGGER OUT CuandoconecteundispositivoequipadoconunconectorTRIGGERINcomo, porejemplo,unreproductorBD/DVDaestaunidad,eldispositivopodrá encenderse o ajustarse en espera si se interbloquea la operación en esta unidad. Cuando se seleccione cualquier entrada, la unidad emitirá una señal de controldeunmáximode12V/100mAdesdeelconector12VTRIGGEROUTy controlará la operación de alimentación enlazada del dispositivo externo. •...
Página 58: Conexión Del Cable De Alimentación
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Conexión del cable de alimentación Conecte el cable de alimentación tras haber completado las otras conexiones. • Estaunidadincluyeuncabledealimentaciónextraíble.Asegúresede conectarelcabledealimentaciónalaACINLETenprimerlugary,a continuación, conéctelo a la salida. Cuando desconecte el cable de alimentación,desconecte,siempre,elladodesalidaenprimerlugar. a Cable de alimentación Panel frontal≫...
Página 59: Reproducción
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Reproducción Reproducción de componente de AV Reproducción BLUETOOTH ® Radio por Internet Spotify AirPlay ® DTS Play-Fi ® FlareConnect Dispositivo USB de almacenamiento Reproducir archivos en un ordenador y en NAS (Servidor de música) Play Queue Escuchar la radio AM/FM Multizona...
Página 60: Reproducción De Componente De Av
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Reproducción de componente de AV PuedereproducirelaudiodesdecomponentesdeAV,comoreproductoresdediscosBlu-rayatravésdeestaunidad. • CuandoconecteuntelevisoralconectorHDMIOUTSUB,pulseQyseleccione"Other"-"HDMIOut"paraalternarentreMAINySUB. Operaciones básicas Realiceelsiguienteprocedimientocuandolaunidadestéencendida. 1. Conmute la entrada del televisor a la entrada conectada a la unidad. TV’s REMOTE 2. Pulse el selector de entrada cuyo nombre sea el mismo que el del conector al Inputs que está...
Página 61: Reproducción Bluetooth
• Estaunidadsemuestracomo"OnkyoTX-NR787XXXXXX".Estapantalla sepuedecambiarconlafunciónFriendlyName( p124)olaOnkyo ControllerApp(sepuedeutilizarconiOSoAndroid™). • ParaconectarotrodispositivocontecnologíaBLUETOOTH, mantengapulsadoelbotón hastaquesemuestre"NowPairing..." y,acontinuación,realiceelpaso2.Estaunidadpuedealmacenarla información de emparejamiento de hasta ocho dispositivos emparejados. • Eláreadecoberturaesde48´/15m.Tengaencuentaquelaconexióncontodos losdispositivoscontecnologíaBLUETOOTHnosiempreestágarantizada. Onkyo TX-NR787 XXX Reproducción 1. Lleveacaboelprocedimientodeconexióneneldispositivocontecnología BLUETOOTH. Laentradadelaunidadcambiará,automáticamente,a"BLUETOOTH". 2. Reproducción de un archivo de música. SubaelvolumendeldispositivocontecnologíaBLUETOOTHhastaunniveladecuado. • DebidoalascaracterísticasdelatecnologíainalámbricaBLUETOOTH,el sonidoproducidoenestaunidadpuedeirligeramentepordetrásdelsonido reproducidoeneldispositivocontecnologíaBLUETOOTH.
Página 62: Radio Por Internet
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Radio por Internet Al conectar esta unidad a una red conectada a internet, podrá disfrutar de los servicios de radio por internet como TuneIn Radio, etc. • Para reproducir servicios de radio por internet, la red debe estar conectada a internet. •...
Página 63 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Menú del servicio de radio por internet Puedemarcarcomofavoritasemisorasespecíficas,oeliminaraquellasqueya hanestadomarcadascomofavoritas.Elmenúquesemuestrevariaráenfunción del servicio que se seleccione. Eliconodelmenú se mostrará mientras se esté reproduciendo una emisora. SipulsaENTERcuandosoloseestémostrandoestemensaje,apareceráel menú en la pantalla. Cuando aparezcan varios iconos, seleccione el icono conelcursorypulseENTER.
Página 64: Spotify
• Para disfrutar de la música de Spotify en otra sala, seleccione manualmente NETcomolaentradadelaotrasala.Acontinuación,seleccioneestaunidad en la aplicación Spotify. • ElajustedevolumenconlaaplicaciónSpotifyúnicamentesepuedeutilizar, únicamente,paralosaltavocesconectadosalosterminalesdealtavozZONE Onkyo TX-NR787 XXX Devices Available ocuandoelvolumendeldispositivodeaudiodelaotrasalaestéconfigurado demodoquesuvolumenpuedaajustarseenestaunidad.Encualquierotro caso, ajuste el volumen en el dispositivo de audio situado en la otra sala.
Página 65: Airplay
También puede reproducir archivos de música en un ordenador con iTunes (Ver.10.2oposterior).Confirme,previamente,quelaunidadyelordenador esténconectadosalamismared.Acontinuación,pulseNETenlaunidad. Seguidamente,hagacliceneliconoAirPlay en iTunes, seleccione esta unidad en la lista de dispositivos mostrada e inicie la reproducción de un archivo de música. iPhone Onkyo TX-NR787 XXXXXX Porej.,iOS10 Panel frontal≫ Panel trasero≫ Mando a distancia≫...
Página 66: Dts Play-Fi
≫ ≫ ≫ DTS Play-Fi ® 2. Conecte el dispositivo móvil a la misma red que la unidad. 3. AliniciarlaOnkyoControllerAppsemostrarán,automáticamente,los dispositivos compatibles. 4. Seleccioneestedispositivoentrelosdispositivoscompatibles.Seguidamente, se mostrará una lista de aplicaciones como, por ejemplo, un servicio de distribucióndemúsicaenstreaming.Seleccioneelcontenidoquedesee https://play-fi.com/ reproducir y realice la operación conforme a las instrucciones que aparezcan Cuando conecte esta unidad a la misma red que los dispositivos móviles...
Página 67: Flareconnect Tm
Reproducción Lailustraciónmuestraunaimagen. 1. Conecte esta unidad y otros dispositivos compatibles con FlareConnect a la misma red. 2. DescarguelaOnkyoControllerAppdelaAppStoreoGooglePlay Store. 3. Conecte el dispositivo móvil a la misma red que la unidad. 4. AliniciarlaOnkyoControllerAppsereconocerán,automáticamente,los dispositivos compatibles. 5. Seleccione la pantalla del dispositivo compatible que desee utilizar y toque el iconodegrupo,situadoenlaparteinferiordelapantalla.
Página 68: Dispositivo Usb De Almacenamiento
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Dispositivo USB de almacenamiento PuedereproducirarchivosdemúsicaalmacenadosenundispositivoUSBdealmacenamiento. Operaciones básicas Realiceelsiguienteprocedimientocuandolaunidadestéencendida. 1. Conmute la entrada del televisor a la entrada conectada a la unidad. TV’s REMOTE 2. ConecteeldispositivoUSBdealmacenamientoquecontengalosarchivosde Inputs músicaenelpuertoUSBsituadoenelpaneltraserodeestaunidad. INPUT 3. PulseNETparaverlapantalladelalistadeserviciosdered. 4. Seleccione"USB"conloscursoresy,acontinuación,pulseENTER. HDMI 1 •...
Página 69 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ • Pararegresaralapantallaanterior,pulse • Para mostrar el título de un álbum, el nombre del artista y la carátula de un archivo en formato WAV, convierta la estructura de la carpeta y los nombres dearchivocomoseindicaacontinuacióncuandoguardearchivosdemúsica. Lacarátulapuedemostrarsesielguardaunarchivo.jpgquesemostraráen lapantalla,enlacarpetadelnivelinferior.Tengaencuentaqueunarchivo.jpg...
Página 70: Dispositivo Y Formato Admitido
FLAC(.flac/.FLAC): • LosmediosintroducidosenellectordetarjetasUSBpuedennoestar • Tasasdemuestreocompatibles:44,1kHz,48kHz,88,2kHz,96kHz,176,4kHz,192kHz disponiblesenestafunción.Además,dependiendodeldispositivoUSBde • Bitdecuantificación:8bits,16bits,24bits almacenamiento, la correcta lectura del contenido podría no ser posible. AppleLossless(.m4a/.mp4/.M4A/.MP4): • CuandoseutiliceundispositivoUSBdealmacenamiento,Onkyonoaceptará • Tasasdemuestreocompatibles:44,1kHz,48kHz,88,2kHz,96kHz,176,4kHz,192kHz responsabilidadalgunaporlapérdidaomodificacióndelosdatosalmacenados • Bitdecuantificación:16bits,24bits eneldispositivoUSBdealmacenamientoniporunfallodefuncionamientodel DSD(.dsf/.dff/.DSF/.DFF): mismo.Serecomiendarealizarunacopiadeseguridaddelosdatosalmacenados • Formatoscompatibles:DSF/DSDIFF enundispositivoUSBdealmacenamiento,antesdeutilizarloconestaunidad.
Página 71: Reproducir Archivos En Un Ordenador Y En Nas (Servidor De Música)
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Reproducir archivos en un ordenador y en NAS (Servidor de música) EsposibletransmitirlareproduccióndearchivosdemúsicaalmacenadosenPCodispositivosNASconectadosalamismaredqueestaunidad. • Los servidores de red admitidos por esta unidad son ordenadores que incorporen reproductores equipados con funciones de servidor, como, por ejemplo Windows Media Player 11 o 12 o NASes compatibles con la función de red doméstica.
Página 72: Reproducción
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Reproducción Realiceelsiguienteprocedimientocuandolaunidadestéencendida. 1. Conmute la entrada del televisor a la entrada conectada a la unidad. TV’s REMOTE 2. Inicieelservidor(WindowsMedia Player 11, Windows Media Player ® ® Inputs 12odispositivoNAS)quecontengalosarchivosdemúsicaquedeben INPUT reproducirse. 3. AsegúresedequeelordenadoroeldispositivoNASesténcorrectamente HDMI 1 conectados a la misma red que la unidad.
Página 73 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Control de la reproducción remota desde un 6. SeleccioneelservidordedestinoconloscursoresypulseENTERpara mostrar la pantalla de la lista de elementos. ordenador • Estaunidadnopuedeaccederalasimágenesylosvídeosalmacenados en servidores. Puede utilizar esta unidad para reproducir archivos de música almacenados en •...
Página 74 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ • Si su ordenador funciona con Windows 8.1,hagaclicen"Playto"y ® seleccione esta unidad. Si su ordenador funciona con Windows 10,haga ® clic en "Cast to Device" y seleccione esta unidad. Las operaciones durante la reproducción remota pueden realizarse desde la ventana "Play to"...
Página 75: Formatos De Audio Compatibles
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Formatos de audio compatibles Estaunidadescompatibleconlossiguientesformatosdearchivosdemúsica.La AppleLossless(.m4a/.mp4/.M4A/.MP4): reproducción a distancia de FLAC y DSD no es compatible. • Tasasdemuestreocompatibles:44,1kHz,48kHz,88,2kHzy96kHz • Bitdecuantificación:16bits,24bits MP3(.mp3/.MP3): DSD(.dsf/.dff/.DSF/.DFF): • Formatoscompatibles:MPEG-1/MPEG-2AudioLayer3 • Formatoscompatibles:DSF/DSDIFF • Tasasdemuestreocompatibles:44,1kHz,48kHz • Tasasdemuestreocompatibles:2,8MHz,5,6MHz • Tasasdebitscompatibles:Entre8kbpsy320kbpsyVBR. WMA(.wma/.WMA): •...
Página 76: Play Queue
1. Conecte la unidad a su red doméstica mediante los ajustes de red de dicha 2. Altocarelicono"+"delacanciónquedeseeañadir,seabriráunmensaje unidad. emergenteparaañadirlainformacióndelaPlayQueue. 2. DescarguelaOnkyoControllerAppdelaAppStoreoGooglePlay Store. 3. Conecte el dispositivo móvil a la misma red que la unidad. 4. AbralaOnkyoControllerAppyseleccioneestaunidad. Panel frontal≫ Panel trasero≫ Mando a distancia≫...
Página 77: ClasificarYEliminar
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ 3. Para eliminar una canción, toque la canción y deslice el icono de la papelera 3. Toque los iconos "Play Now ", "Play Next " o "Play Last " para añadir la hacia la izquierda, hasta que el icono pase a "...
Página 78: Escuchar La Radio Am/Fm
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Escuchar la radio AM/FM Conelsintonizadorintegrado,puederecibiremisorasderadioAMyFMenestaunidad. Sintonización de una emisora de radio Realiceelsiguienteprocedimientocuandolaunidadestéencendida. Sintonización automática 1. PulserepetidamenteTUNERparaseleccionar"AM"o"FM". 2. PulseMODEparamostrar"TunMode:Auto"enlapantalla. 3. Cuando se pulsen los cursores / , se iniciará la sintonización automática y la búsqueda se detendrá cuando se encuentre una emisora. Cuando se sintoniceunaemisoraderadio,elindicador"TUNED"seiluminaráenla pantalla.
Página 79 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Cuando la recepción de las emisiones FM es de mala calidad: Lleve a cabo elprocedimientopara"Sintonizaciónmanual"( p79).Tengaencuentaquesi sintoniza manualmente, la recepción de transmisiones FM será en monoaural en vez de estéreo, independientemente de la sensibilidad de recepción. Sintonización manual Tengaencuentaquesisintonizamanualmente,larecepcióndetransmisiones FM será...
Página 80: Presintonización De Una Emisora De Radio
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Presintonización de una emisora de radio Procedimiento de registro Puede presintonizar un máximo de 40 emisoras de radio AM/FM favoritas. TrassintonizarlaemisoraderadioAM/FMquedeseeregistrar,realiceel siguienteprocedimiento. 1. PulseMEMORY,demodoqueelnúmeropredefinidoparpadeeenlapantalla. 2. Mientraselnúmeropredefinidoestéparpadeando(unos8segundos),pulse repetidamente los botones de cursor / , para seleccionar un número entre 1 y 40.
Página 81 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Selección de una emisora de radio presintonizada 1. PulseTUNER. 2. Pulse los cursores / paraseleccionarelnúmeropredefinido. Eliminación de una emisora de radio presintonizada 1. PulseTUNER. 2. Pulse los cursores / paraseleccionarelnúmeropredefinidoquesedesea eliminar. 3. TraspulsarMEMORY,pulseCLEARmientraselnúmeropredefinido esté...
Página 82: Multizona
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Multizona Puededisfrutardesonidoen2canalesenunasalaseparada(ZONE2/ZONE3)mientrassereproducenenlasalaprincipal(enlaqueseencuentraestaunidad).Esposiblereproducir lamismafuentetantoenlasalaprincipalcomoenlaZONE2/ZONE3.Además,tambiénesposiblereproducirfuentesdistintasenambassalas.Paraelselectordeentrada"NET"o "BLUETOOTH",puedeseleccionarúnicamentelamismafuenteparalasalaprincipalylasalaseparada.Sihaseleccionado"NET"enlasalaprincipalyluegoselecciona"BLUETOOTH" enlasalaseparada,elajustedelasalaprincipalcambiaráa"BLUETOOTH".NoesposibleseleccionaremisorasAM/FMdistintasparalasalaprincipalylasalaseparada. Cambiar el modo de mando a distancia (ZONE 2) Enelmomentodelacompra,elmandoadistanciaseencuentraenunmodoque Ajuste del modo de permite controlar la reproducción en la sala principal. Para reproducir una fuente control ZONE (ZONE 2) enlaZONE2,deberáajustarseelmandoadistanciaalmododecontrolZONE (ZONE2).Paracontrolardenuevolareproducciónenlasalaprincipal,restaure el mando a distancia al modo de control de la sala principal. 1.
Página 83: CambiarElModoDeMandoADistancia(Zone3)
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Cambiar el modo de mando a distancia (ZONE 3) Enelmomentodelacompra,elmandoadistanciaseencuentraenunmodo Ajuste del modo de quepermitecontrolarlareproducciónenlasalaprincipal.Requiereconfiguración control ZONE (ZONE 3) parareproducirunafuenteenZONE3.Establezca"2.Speaker"-"Configuration" -"ZoneSpeaker"enelmenúSetup( p56)a"Zone2/Zone3",yestablezca elmandoadistanciaenmododecontroldeZONE(ZONE3).Paracontrolarde nuevo la reproducción en la sala principal, restaure el mando a distancia al modo de control de la sala principal. 1.
Página 84: Reproducción
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Reproducción AjusteelmandoadistanciaenelmododecontrolZONE(ZONE2/ZONE3) p82, 83)y,acontinuación,realicelasoperacionesqueseindicanacontinuación. 1. Apunte el mando a distancia hacia la unidad y pulse . • "Z2"o"Z3"seiluminaráenlapantalladelaunidadprincipal. • ZONE3nosepuedenONanoserque"2.Speaker"-"Configuration"-"Zone Speaker"enelmenúSetup( p113)noestáconfiguradoen"Zone2/Zone3". 2. Pulse el selector de entrada de la fuente de entrada que desee reproducir en la salaseparada.Paracontrolarenlaunidadprincipal,pulseelbotónZONE2o elbotónZONE3y,acontinuación,antesdequetranscurran8segundos,pulse el botón del selector de entrada de la entrada que se reproducirá...
Página 85: Funciones Prácticas
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Funciones prácticas Ajuste del tono Puede ajustar la calidad del sonido de los altavoces. 1. PulseelbotónTONEenlaunidadprincipal,paraseleccionarelajustepara definir"Bass"y"Treble". Bass:Intensificaomoderaelrangodetonobajodelosaltavoces. Treble:Intensificaomoderaelrangodetonoaltodelosaltavoces. 2. GireeldialTONEpararealizarelajuste. Eltonopuedeajustarseenelmenúrápidomedianteelmandoadistancia. ( p129) Panel frontal≫ Panel trasero≫ Mando a distancia≫...
Página 86: Modo De Escucha
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Modo de escucha Estaunidadestáequipadacondiversosmodosdeescucha.Puedeseleccionarelmododeescuchaóptimoparapelículas,TV,músicayjuegospulsando repetidamentelosbotonesMOVIE/TV,MUSICyGAME. Selección el modo de escucha 1. PulseMOVIE/TV,MUSICoGAMEdurantelareproducción. 2. Pulse el botón seleccionado repetidamente para cambiar los modos mostrados en la pantalla de la unidad principal. • CadaunodelosbotonesMOVIE/TV,MUSICyGAMEguardaelmodode escucha que se seleccionó...
Página 87 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Comprobación del formato de entrada y el modo de escucha Si pulsa repetidamente, la pantalla de la unidad principal cambiará en el orden que se indica a continuación. Fuente de entrada y volumen Modo de escucha Formato de entrada La pantalla cambiará...
Página 88: EfectosDelModoDeEscucha
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Efectos del modo de escucha En orden alfabético DolbyDigitalesunformatodigitalmulticanaldesarrolladoporDolbyLaboratories, Inc., ampliamente adoptado para la producción de películas. Además es el „ AllCh Stereo formatodeaudioestándardelvídeoDVDylosdiscosBlu-ray.Sepuedegrabar unmáximode5.1canalesenvídeoDVDodiscoBlu-ray:doscanalesfrontales, Estemodoesidealparalamúsicadefondo.Elsonidoestéreosereproducea uncanalcentral,doscanalesenvolventesyelcanalLFEdedicadoalaregiónde través de los altavoces envolventes y de los altavoces delanteros, creando así graves(elementossonorosparaelsubwoofer).
Página 89 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ ElformatodeaudioDolbyTrueHDesunformato"lossless"ampliado,quese Blu-ray.Permitegrabar5.1canales:doscanalesfrontales,uncanalcentral,dos basaenlatecnologíadecompresiónsinpérdidasdenominadaMLPyposibilita canalesenvolventesyelcanalLFEdedicadoalaregióndegraves(elementos unareproducciónfieldelaudiomaestrograbadoenelestudio.DolbyTrueHDes sonorosparaelsubwoofer).Lareproduccióndetalladaseobtienemedianteuna unformatodeaudioopcionalbasadoenlos5.1canales,paralosdiscosBlu-ray. grabacióndecontenidoaunavelocidaddemuestreode96kHzyunaresolución Esposibleregistrarunmáximode7.1canales,concanalesadicionalescomo, de 24 bits. porejemplo,elcanalenvolventetrasero.Laopciónde7.1canalessegrabaa • Para poder transferir este formato de audio, establezca una conexión a través 96 kHz/24 bits y la de 5.1 canales, a 192 kHz/24 bits. deuncabledigitalyconfigurelasalidadeaudiodelreproductorcomosalida •...
Página 90 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ mediantelatecnologíadereproduccióndeaudiosinpérdidas.Seadmiten DTS-ESMatrixesunformatodeaudioopcionalbasadoenlos5.1canales,para 96 kHz/24 bits para 7.1 canales y 192 kHz/24 bits para 5.1 canales. vídeoDVDydiscosBlu-ray.Seintroduceuncanalenvolventetraseroeneste • Para poder transferir este formato de audio, establezca una conexión a través formatomediantecodificaciónmatricial.Durantelareproducción,lareproducción deuncableHDMIyconfigurelasalidadeaudiodelreproductorcomosalida de6.1canalesseobtienemedianteeldescodificadormatricialdeestaunidad. de secuencia de bits.
Página 91 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ Stereo compensa los cambios tonales y espaciales que se producen cuando el nivel delvolumensereduce,ajustandodemanerainteligentelosnivelesdelcanal Enestemodo,elsonidoseemitedesdelosaltavocesdelanterosderechoe envolvente y su respuesta de frecuencia. izquierdo y el subwoofer. • Re-EQ „ Studio-Mix Los altavoces para el canal frontal de una sala de cine están instalados detrás delapantalla.Porestarazón,elrangoaltosemejoraenelcanalfrontalde Estemodoesadecuadoparamúsicapopyrock.Estemodocreauncampode la banda sonora, para tener en cuenta características acústicas tales como la...
Página 92 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ Unplugged ModosdeescuchaTHX: – THXCinema:Utiliceestemodoenunentornodecineencasa,para Adecuadoparalosinstrumentosacústicos,vocesyjazz.Estemodohace reproducirunabandasonoraquesegrabóconlaintencióndequese hincapiéenlaimagenestéreofrontal,dandolasensacióndeestarjustodelante reprodujeseenunasaladecineounasalacondimensionessimilares.En del escenario. estemodo,THXLoudnessPlusseestablecealniveldesaladecineyRe-EQ, TimbreMatchingyAdaptiveDecorrelationseactivan. – THXGames:Utiliceestemodoparaunareproducciónespacialdealta fidelidaddelossonidosdelvideojuego.THXLoudnessPlusseestableceenun niveladecuadoparaelniveldeaudiodeljuegoyseactivaTimbreMatching. – THXMusic:Estemodoajustaprincipalmentelareproduccióndelasfuentesde música que se han masterizado a una calidad mucho más elevada que la del sonidodeunapelícula.Enestemodo,THXLoudnessPlusseestableceenun niveladecuadoparalareproduccióndemúsicayseactivaTimbreMatching.
Página 93: Modos De Escucha Que Pueden Seleccionarse
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Modos de escucha que pueden seleccionarse „ Botón MOVIE/TV Puede seleccionar distintos modos de escucha, en Formato de entrada Modo de escucha función del formato de audio de la señal introducida. Multich PCM Direct •...
Página 94 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Formato de entrada Modo de escucha Formato de entrada Modo de escucha Formato de entrada Modo de escucha Direct Direct Direct DD+ DD+ *1 *2 *1 *2 *1 *2 DSur DSur DSur DTSNeural:X DTSNeural:X DTSNeural:X...
Página 95 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Formato de entrada Modo de escucha Formato de entrada Modo de escucha Formato de entrada Modo de escucha Direct Direct DTS 96/24 Direct DTHD DTHD DTS 96/24 *1 *2 *1 *2 *1 *2 DSur DSur DSur...
Página 96 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Formato de entrada Modo de escucha Formato de entrada Modo de escucha Formato de entrada Modo de escucha DTSExpress Direct DTS-HD HR Direct DTS-HD MSTR Direct DTSExpress DTS-HD HR DTS-HD MSTR *1 *2 *1 *2 *1 *2 DSur...
Página 97 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ Botón MUSIC Formato de entrada Modo de escucha Formato de entrada Modo de escucha DTS-ES Direct Multich PCM Direct Formato de entrada Modo de escucha Stereo Analog Direct Multich ESMatrix Stereo ESDiscrete DSur DSur...
Página 98 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Formato de entrada Modo de escucha Formato de entrada Modo de escucha Formato de entrada Modo de escucha Direct Direct Direct DD+ Stereo Stereo Stereo *1 *2 DD+ *1 *2 *1 *2 DSur DSur DSur...
Página 99 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Formato de entrada Modo de escucha Formato de entrada Modo de escucha Formato de entrada Modo de escucha Direct Direct DTS 96/24 Direct DTHD Stereo Stereo Stereo DTS 96/24 DTHD *1 *2 *1 *2 *1 *2 DSur...
Página 100 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Formato de entrada Modo de escucha Formato de entrada Modo de escucha Formato de entrada Modo de escucha DTSExpress Direct DTS-HD HR Direct DTS-HD MSTR Direct Stereo Stereo Stereo DTSExpress DTS-HD HR DTS-HD MSTR *1 *2 *1 *2...
Página 101 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ Botón GAME Formato de entrada Modo de escucha Formato de entrada Modo de escucha DTS-ES Direct Multich PCM Direct Formato de entrada Modo de escucha Stereo Multich Analog Direct DSur DSur ESMatrix DTSNeural:X DTSNeural:X...
Página 102 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Formato de entrada Modo de escucha Formato de entrada Modo de escucha Formato de entrada Modo de escucha Direct Direct Direct DD+ *1 *2 DD+ *1 *2 *1 *2 DSur DSur DSur DTSNeural:X DTSNeural:X DTSNeural:X...
Página 103 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Formato de entrada Modo de escucha Formato de entrada Modo de escucha Formato de entrada Modo de escucha Direct Direct DTS 96/24 Direct DTHD DTS 96/24 DTHD *1 *2 *1 *2 *1 *2 DSur DSur DSur...
Página 104 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Formato de entrada Modo de escucha Formato de entrada Modo de escucha Formato de entrada Modo de escucha DTSExpress Direct DTS-HD HR Direct DTS-HD MSTR Direct DTSExpress DTS-HD HR DTS-HD MSTR *1 *2 *1 *2 *1 *2 DSur...
Página 105 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Formato de entrada Modo de escucha Formato de entrada Modo de escucha DTS-ES Direct DTS:X Direct DTS:X ESMatrix Game-RPG ESDiscrete Game-Action Game-Rock DSur DTSNeural:X Game-Sports THXGames AllCh Stereo Full Mono Game-RPG Game-Action Game-Rock Deben estar instalados los altavoces envolventes o los altavoces de altura.
Página 106: Menú De Configuración
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Menú de configuración Lista del menú Puedeconfigurarlosajustesavanzadosparadisfrutardeunamejorexperienciaconestaunidad.Paraobtenerinformacióndetallada,consulte"Operacionesdel menú".( p108) 1. I nput/Output 1. TV Out / OSD p109 Realicelosajustesparalasalidadetelevisiónyelmenúenpantalla(OSD)quesemuestraenel Assign televisor. 2. HDMI Input p110 CambielaasignacióndeentradaentrelosselectoresdeentradaylosconectoresHDMIIN. 3. Video Input p111 CambielaasignacióndeentradaentrelosselectoresdeentradaylosconectoresCOMPONENT VIDEOINyVIDEOIN. 4. Digital Audio Input p112 CambielaasignacióndeentradaentrelosselectoresdeentradaylosconectoresDIGITALIN COAXIAL/OPTICAL. 5. Analog Audio Input p112 CambielaasignacióndeentradaentrelosselectoresdeentradaylosconectoresAUDIOIN. 2. Speaker 1. Configuration Cambie los ajustes del entorno de conexión de los altavoces.
Página 107 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ 4. Source 1. IntelliVolume Ajuste el nivel de volumen cuando existan diferencias en el nivel de volumen entre distintos p120 dispositivos conectados a esta unidad. 2. Name Edit Definaunnombresencilloparacadaentrada. p120 Audio Select Seleccione la prioridad de la selección de entrada cuando haya varias fuentes de audio p121 conectadas a un selector de entrada.
Página 108: OperacionesDelMenú
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Operaciones del menú Utiliceelmenúenpantalla(OSD)queapareceneneltelevisorpararealizarlos ajustes. Pulse enelmandoadistanciaparamostrarelmenúdeconfiguración. Setup 1. Input/Output Assign 1. TV Out / OSD 2. Speaker 2. HDMI Input 3. Audio Adjust 3. Video Input 4. Source 4. Digital Audio Input 5.
Página 109: Input/OutputAssign
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ 1. Input/Output Assign Elemento de Valor Detalles del ajuste ajuste predeterminado „ 1. TV Out / OSD ImposeOSD Definasilapantalladeltelevisormostrará información, como, por ejemplo, el ajuste del Realicelosajustesparalasalidadetelevisiónyelmenúenpantalla(OSD)que volumen o el cambio de entrada. se muestra en el televisor. "On":Elmenúenpantalla(OSD)semostraráenel televisor.
Página 110 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ 2. HDMI Input Elemento de Valor Detalles del ajuste ajuste predeterminado Cambielaasignacióndeentradaentrelosselectoresdeentradaylos "HDMI1(HDCP2.2)"a"HDMI6(HDCP2.2)": conectores HDMI IN. AsigneelconectorHDMIINdesuelecciónalbotón CD.Sinodeseaasignarunconector,seleccione Elemento de Valor Detalles del ajuste "---". Para seleccionar un conector HDMI IN ya ajuste predeterminado asignadoaotroselectordeentrada,primero...
Página 111 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ 3. Video Input Elemento de Valor Detalles del ajuste ajuste predeterminado Cambielaasignacióndeentradaentrelosselectoresdeentradaylos "COMPONENT1","COMPONENT2":Asignelos conectoresCOMPONENTVIDEOINyVIDEOIN.Sinodeseaasignarun conectoresCOMPONENTVIDEOINalbotónTV. conector, seleccione "---". "VIDEO1","VIDEO2":AsigneelconectorVIDEO IN de su elección al botón TV. Elemento de Valor Detalles del ajuste PHONO "COMPONENT1","COMPONENT2":Asigne ajuste...
Página 112 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ 4. Digital Audio Input „ 5. Analog Audio Input Cambielaasignacióndeentradaentrelosselectoresdeentradaylos Cambielaasignacióndeentradaentrelosselectoresdeentradaylos conectoresDIGITALINCOAXIAL/OPTICAL.Sinodeseaasignarunconector, conectoresAUDIOIN.Sinodeseaasignarunconector,seleccione"---". seleccione "---". Elemento de Valor Detalles del ajuste ajuste predeterminado Elemento de Valor Detalles del ajuste ajuste predeterminado BD/DVD AUDIO1 "AUDIO1"a"AUDIO6":AsigneelconectorAUDIO INdesuelecciónalbotónBD/DVD. BD/DVD COAXIAL "COAXIAL","OPTICAL1","OPTICAL2":Asigneel conectorDIGITALINdesuelecciónalbotónBD/ CBL/SAT...
Página 113: Speaker
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ 2. Speaker Elemento de Valor Detalles del ajuste ajuste predeterminado „ 1. Configuration Height2Speaker RearHigh Ajuste el tipo de altavoz si los altavoces de altura estánconectadosalosterminalesHEIGHT Cambie los ajustes del entorno de conexión de los altavoces. 2.Seleccione"FrontHigh","TopFront","Top Middle","TopRear","RearHigh","DolbySpeaker Elemento de...
Página 114 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ 2. Crossover Elemento de Valor Detalles del ajuste ajuste predeterminado Cambie los ajustes de las frecuencias de cruce. Bi-Amp Determine si los altavoces delanteros están • Serecomiendanlossiguientesajustesparalosaltavocesconcertificación conectadosconbiamplificación. THX. "No":Cuandolosaltavocesdelanterosnoestén – Frecuenciadecruce→"80Hz(THX)" conectadosconbiamplificación –...
Página 115 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Elemento de Valor Elemento de Valor Detalles del ajuste Detalles del ajuste ajuste predeterminado ajuste predeterminado Height2 80Hz(THX) Seleccione la frecuencia de cruce de "40Hz" a DoubleBass Estosolosepuedeseleccionarcuando "200Hz" para iniciar la emisión de frecuencias para "Configuration"-"Subwoofer"estédefinidoen cada canal.
Página 116 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Elemento de Valor Elemento de Valor Detalles del ajuste Detalles del ajuste ajuste predeterminado ajuste predeterminado Height2Right 9' 0" / 2.70 m Especifiqueladistanciaentrecadaaltavozyla Center 0.0dB Seleccioneunvalorentre"-12.0dB"y"+12.0dB" posición de escucha. (enincrementosde0.5dB).Seemitiráuntonode • DependiendodelusodelosaltavocesdeZONE, prueba cada vez que cambie el valor.
Página 117 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ 6. Equalizer Settings Elemento de Valor Detalles del ajuste ajuste predeterminado Puedeajustarelvolumendesalidadelrangoparacadaaltavozconectado.Ajuste SurrBackRight 0.0dB Seleccioneunvalorentre"-12.0dB"y"+12.0dB" elvolumendelosdistintosrangosdesonidoparacadaaltavoz.Puedeestablecer (enincrementosde0.5dB).Seemitiráuntonode tresecualizadoresdistintosenlosajustesProgramados1a3.Elnúmerode prueba cada vez que cambie el valor. Seleccione el frecuencias que pueden seleccionarse para cada altavoz es de un máximo de nivel deseado.
Página 118 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Elemento de Valor Elemento de Valor Detalles del ajuste Detalles del ajuste ajuste predeterminado ajuste predeterminado Subwoofer 0.0dB Tras seleccionar la frecuencia del altavoz entre Corrijaunosgravesenfatizadoscuandoescuchemúsica "25 Hz" y "160 Hz" con los cursores / , ajuste cerca de la pared o los límites de la sala debido a una elvolumendedichafrecuenciaentre"-6.0dB"y...
Página 119: Audio Adjust
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ 3. Audio Adjust „ 2. Dolby Cambie el ajuste para la entrada de señales Dolby. „ 1. Multiplex/Mono Elemento de Valor Detalles del ajuste Cambie los ajustes de la reproducción de audio multiplex. ajuste predeterminado Loudness Cuando reproduzca Dolby TrueHD, habilite la Elemento de Valor...
Página 120: Source
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ 4. Source „ 4. LFE Level Ajusteelniveldeefectodefrecuenciabaja(LFE)paralasseñalesdelaserie „ 1. IntelliVolume DolbyDigital,laserieDTS,PCMmulticanalyDSD. Ajuste el nivel de volumen cuando existan diferencias en el nivel de volumen entre distintos Elemento de Valor Detalles del ajuste dispositivos conectados a esta unidad. Seleccione el selector de entrada para realizar este ajuste. ajuste predeterminado LFELevel...
Página 121 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ • Estonosepodráajustarsilasentradas"NET"o"BLUETOOTH"estánseleccionadas. Elemento de Valor Detalles del ajuste „ Audio Select ajuste predeterminado PCM Fixed Mode Seleccionesideseafijarlasseñalesdeentrada Seleccione la prioridad de la selección de entrada cuando haya varias fuentes de audio aPCM(exceptoPCMmulticanal)cuandohaya conectadasaunselectordeentrada,porejemplo,conexionestantoalconector"BD/ seleccionado"HDMI","COAXIAL"u"OPTICAL" DVD"HDMIINcomoalconector"BD/DVD"AUDIOIN.Elajustepuederealizarsepara...
Página 122: Hardware
• Sisedefineen"On"ysecierralapantalla Cuando se seleccione "Last", podrá cambiarse la de operaciones, se mostrará el nombre del entrada de la unidad con el mando a distancia o la dispositivocompatibleconCECy"CECOn"en aplicaciónOnkyoRemote,inclusoenelmodode la pantalla de la unidad principal. espera. • Cuandosedefinaen"On",elconsumode "Auto","Auto(Eco)":Seleccioneunodelosajustes energíaenelmododeesperapodríaaumentar. si el reproductor conectado cumple con el estándar...
Página 123 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ 2. Network Elemento de Valor Detalles del ajuste ajuste predeterminado Cambie los ajustes para la función de red. AudioTVOut Puede disfrutar del audio a través de los altavoces • CuandolaLANestáconfiguradaconunDHCP,ajuste"DHCP"en"Enable" del televisor mientras esta unidad esté encendida. paraconfigurarlosajustesautomáticamente.("Enable"eselvalor "On":Cuandoseutiliceestafunción.
Página 124 Repita esta operación para introducir hasta 31 proxyalintroducir"ProxyURL". caracteres. Friendly Name Onkyo Cambie el nombre del modelo de esta unidad "A/a":Cambiaentremayúsculasyminúsculas. TX-NR787 que se muestra en otros dispositivos conectados (Tambiénsealternaentremayúsculasyminúsculas XXXXXX a la red por un nombre que pueda reconocer pulsandoMODEenelmandoadistancia). fácilmente.
Página 125 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Elemento de Valor Elemento de Valor Detalles del ajuste Detalles del ajuste ajuste predeterminado ajuste predeterminado Network Check Podrá comprobar la conexión de la red. Pairing Puede inicializar la información de PulseENTERcuandoaparezca"Start". Information emparejamientoguardadaenestaunidad.
Página 126 20 minutos de activar la alimentación de la unidad a través de la inactividad,sinrecibirningúntipodeentradade red mediante una aplicación que pueda controlar audio.(Cuando"USBPowerOutatStandby"o estaunidadcomo,porejemplo,OnkyoRemote. "Network Standby" estén activados, la unidad • Cuando se utilice "Network Standby", el entraráenelmodoHYBRIDSTANDBY,quereduce consumodeenergíaaumentaráenelmodo almínimoelaumentodeconsumodeenergía).
Página 127: MultiZone
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ 5. 12V Trigger „ 2. Zone 3 Configureestaopcióncuandoestéemitiendolaseñaldecontrol(máximo CambielosajustesparaZone3. 12V/100mA)atravésdelconector12VTRIGGEROUT.Puedehabilitar Elemento de Valor Detalles del ajuste el funcionamiento de la conexión eléctrica cuando conecta la unidad y los ajuste predeterminado dispositivos externos con toma de entrada del disparador de 12 voltios. Maximum Volume Off AjusteelvalormáximodeZone3,paraevitarque el volumen sea excesivamente alto.
Página 128: Miscellaneous
Detalles del ajuste ajuste predeterminado • Esteajustenopodráseleccionarsesinohayun dispositivoUSBdealmacenamientoconectadoo Remote ID SihaymúltiplesproductosONKYOinstalados sinoexistefirmwaredeactualizacióneneldicho en la misma sala, seleccione la ID del mando a dispositivo. distancia utilizado con esta unidad, entre "1", "2" y "3", para evitar interferencias entre la unidad y •...
Página 129: Quick Menu
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Quick Menu Operaciones del menú Puedeconfigurarrápidamentelosajustesqueutiliceconfrecuencia,comoel tono, etc. Puede llevar a cabo ajustes en la pantalla del televisor durante la reproducción. Pulse Q en el mando a distancia para visualizar el Quick Menu. Quick Menu BD/DVD Tone...
Página 130 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ AccuEQ Late Night: Habilite la posibilidad de escuchar detalladamente pequeños sonidos. Resulta útil cuando es necesario bajar el volumen mientras se mira AccuEQ Room Calibration: Habilite o deshabilite la función del ecualizador, una película por la noche.
Página 131: Web Setup
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Web Setup Operaciones del menú Puede realizar los ajustes de las funciones de red para esta unidad desde el Conexióndered:Puedeseleccionarunmétododeconexiónalared.Si navegadordeinternetdeunordenador,unsmartphone,etc. selecciona "Wireless", en "Wi-Fi Setup" seleccione un punto de acceso al que conectar.
Página 132: Firmware Update
≫ Firmware Update Función de actualización de esta unidad Launidaddisponedeunafunciónparaactualizarelfirmware(elsoftwaredel sistema)atravésdeunaredodelpuertoUSB.Estafunciónpuedemejorar diversas operaciones y añadir varias funciones. • Para obtener la información más reciente acerca de las actualizaciones, visite elsitiowebdeOnkyo.Sinohayunaactualizacióndisponible,noesnecesario actualizarelfirmwaredelaunidad. • Antesderealizarlaactualización,asegúresedequeelmicrófonode configuracióndelaltavoznoestéconectado. • Durantelaactualizacióndelfirmware,evite: – Desconectaryvolveraconectarcables,undispositivoUSBde almacenamiento,elmicrófonodeconfiguracióndelaltavozoauriculares,o realizaroperacionesenlaunidadcomo,porejemplo,apagarla.
Página 133: ActualizaciónDelFirmwareATravésDeLaRed
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Actualización del firmware a través de la red • Compruebe que la unidad esté encendida y que la conexión a internet sea correcta. • Si"FirmwareUpdate"estáengrisynosepuedeseleccionar,espereun • Apagueloscomponentesdelcontrolador(ordenador,etc.)conectadosalared. momento hasta que se inicie. • Detengalareproducciónderadioporinternet,deldispositivoUSBde • Sinoexisteunfirmwaredeactualización,noseráposibleseleccionar almacenamiento o del contenido del servidor. "UpdateviaNET".
Página 134 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ • Otros: Tras desenchufar el enchufe de alimentación, introdúzcalo en la toma doméstica y, a continuación, inicie la operación desde el principio. ❏ Actualización mediante USB ( p135) Panel frontal≫ Panel trasero≫ Mando a distancia≫...
Página 135: ActualizaciónMedianteUsb
5. Analog Audio Input seleccione"HDMICEC"y,acontinuación,seleccione"Off". 6. Multi Zone * EnfuncióndeldispositivoUSBdealmacenamientoodesucontenido,la 7. Miscellaneous cargapodríarequeriruntiempoprolongado,elcontenidopodríanocargarse correctamenteoelsuministrodealimentaciónpodríaserdeficiente. * Onkyonoasumiráningunaresponsabilidadporcualquierpérdidaodañode 6. Seleccione"7.Miscellaneous"-"FirmwareUpdate"-"UpdateviaUSB"conlos datos,niporfallosdealmacenamientoresultantesdelusodeldispositivoUSBde cursoresenordenydespuéspulseENTER. almacenamientoconestaunidad.Tengaencuentaestodeantemano. * Las descripciones pueden diferir de las visualizaciones en pantalla, si bien las Setup operaciones y las funciones son las mismas.
Página 136 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ • Sinoexisteunfirmwaredeactualización,noseráposibleseleccionar "UpdateviaUSB". 7. PulseENTER,habiendoseleccionado"Update"parainiciarlaactualización. • Durantelaactualización,lapantalladeltelevisorpodríaponerseennegro, dependiendodelprogramadeactualización.Entalcaso,compruebeel progresoenlapantalladelaunidad.Lapantalladeltelevisorpermanecerá ennegrohastaquesecompletelaactualizaciónysehayaencendido nuevamente la alimentación. • Durantelaactualización,noapaguenidesconecteyvuelvaaconectarel dispositivoUSBdealmacenamiento. • Cuando se muestre el mensaje "Completed!", se habrá completado la actualización. 8. DesconecteeldispositivoUSBdealmacenamientodelaunidad. 9. Pulse ON/STANDBYenlaunidadprincipalparaponerlaunidadenmodo deespera.Elprocesosehabrácompletadoyelfirmwareestaráactualizado con la última versión.
Página 137: Initial Setup Con El Asistente De Arranque Automático
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Initial Setup con el asistente de arranque automático Operaciones Cuando encienda la unidad por primera vez después de la compra, la Initial Setup se mostrará automáticamente en el televisor. De este modo, podrá realizar TV’s REMOTE los ajustes necesarios para la puesta en marcha mediante operaciones sencillas, Inputs...
Página 138 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ • SifinalizalaInitialSetupantesdecompletarla,pongalaunidadenmodode mismo. Ajuste el volumen del subwoofer a más de la mitad. espera. A continuación, enciéndala de nuevo para que vuelva a mostrarse la • Si la alimentación de la unidad se corta de repente, podría deberse a que los Initial Setup.
Página 139 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Entrada del teclado • Cuando no se pueda solucionar con la nueva medición, compruebe que los altavocesesténcorrectamenteconectados.Sihayalgúnproblemaconla Para cambiar entre mayúsculas y minúsculas, seleccione "A/a" en la pantalla y conexión del altavoz, realice la conexión después de desconectar el cable pulseENTERenelmandoadistancia.
Página 140: Solución De Problemas
„ Pantalla graves,elruidoprocedentedefuentesexternasolaelectricidadestática „ Otros puedenprovocarquesebloquee.Enelremotocasodequeestoocurriera, desconecte el cable de alimentación de la toma de corriente, espere un mínimode5segundosyconéctelonuevamente. • Onkyonosehaceresponsableporlosdaños(talescomolospagospor alquilerdeCD)debidosalasgrabacionesrealizadassinéxitodebidoaunmal funcionamientodelaunidad.Antesdegrabardatosimportantes,compruebe queseaposiblegrabarelmaterialcorrectamente. Cuando el funcionamiento de la unidad sea errático 141 Pruebe a reiniciar la unidad Restauracióndelaunidad(estorestaurala configuraciónpredeterminadadefábrica)...
Página 141: Cuando El Funcionamiento De La Unidad Sea Errático
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Cuando el funcionamiento de la unidad sea errático ❏ Pruebe a reiniciar la unidad Reiniciarlaunidadpodríaresolverelproblema.Trasponerlaunidadenmododeespera,mantengapulsadoelbotón ON/STANDBYdelaunidadprincipaldurante unmínimode5segundosy,acontinuación,reinicielaunidad.(Losajustesdelaunidadsemantendrán.)Sielproblemapersistetrasreiniciarlaunidad,desenchufey enchufe de nuevo los cables de alimentación de la unidad y los dispositivos conectados. ❏ Restauración de la unidad (esto restaura la configuración predeterminada de fábrica) Sialreiniciarlaunidad,elproblemapersiste,restaurelaunidadytodoslosajustesalaconfiguraciónpredeterminadadefábrica.Estopodríaresolverelproblema. Siserestauralaunidad,losajustesserestauraránalosvalorespredeterminados.Asegúresedeanotarelcontenidodelosajustesantesderealizarlassiguientes operaciones.
Página 142: Solución De Problemas
• Lafuncióndelcircuitodeprotecciónpodríahaberseactivadodebidoaunincrementoanormalenlatemperaturadelaunidad.Entalcaso,el aparatoseapagarárepetidamente,inclusoaunqueseenciendadenuevocadavez.Faciliteunespaciodeventilaciónsuficientealrededordela unidad y espere un tiempo hasta que la temperatura de la unidad disminuya. A continuación, encienda de nuevo la unidad. ADVERTENCIA:Sisalehumoosepercibeunolorounruidoanormalesqueprocedendelaunidad,desconecteelcabledealimentacióndela tomadecorrienteinmediatamenteypóngaseencontactoconeldistribuidoroconelserviciodeasistenciatécnicadeOnkyo. „ Audio • Asegúresedequeelmicrófonodeconfiguracióndealtavoznoestéconectado. • Confirmequelaconexiónentreelconectordesalidadeldispositivoconectadoyelconectordeentradadeestaunidadseacorrecta. • Compruebe que los cables de conexión no estén doblados o dañados.
Página 143 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ ❏ El reproductor conectado no emite sonido • Cambie el selector de entrada de esta unidad a la posición del terminal al cual está conectado el reproductor. • Compruebelaconfiguracióndelasalidadeaudiodigitaleneldispositivoconectado.Enalgunasconsolasdevideojuegos,comolascompatibles con DVD, el valor predeterminado podría ser desactivado. •...
Página 144: X84; Modos De Escucha
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ ❏ El sonido baja de repente • Cuandoseutilizalaunidadduranteunperiodoprolongadodetiempoyelinteriordelamismasuperaunatemperaturadeterminada,elvolumen puedereducirseautomáticamenteparaprotegerloscircuitos. „ Modos de escucha • ParadisfrutardeunareproducciónenvolventedigitalenformatoscomoDolbyDigital,esnecesariorealizarunaconexiónparaseñalesdeaudio conuncableHDMI,coaxialdigitaluópticodigital.Además,lasalidadeaudiodebeajustarsecomosalidadesecuenciadebitsenelreproductor dediscosBlu-rayconectado,etc. • Pulse en el mando a distancia varias veces para cambiar la pantalla de la unidad principal y comprobar el formato de entrada. Compruebelosiguientesielproblemapersistetrasconfirmarloanterior.
Página 145: X84; Vídeo
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ Vídeo • Confirmequelaconexiónentreelconectordesalidadeldispositivoconectadoyelconectordeentradadeestaunidadseacorrecta. • Compruebe que los cables de conexión no estén doblados o dañados. • Cuandolaimagendeltelevisorseaborrosaopococlara,esposiblequeexistaninterferenciasenloscablesdeconexióndelcablede alimentación.Entalcaso,mantengaunadistanciaentreelcabledeantenadeltelevisoryloscablesdelaunidad. • Compruebe el cambio de la pantalla de entrada en el lado del monitor, como, por ejemplo, el televisor. Compruebelosiguientesielproblemapersistetrasconfirmarloanterior.
Página 146: X84; OperaciónEnlazada
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ Operación enlazada ❏ La operación enlazada HDMI no funciona con los dispositivos con conformidad CEC, como un televisor • Enelmenúdeconfiguracióndelaunidad,ajuste"5.Hardware"-"HDMI"-"HDMICEC"a"On". ( p122) • TambiénesnecesarioconfigurarlavinculaciónHDMIeneldispositivoconconformidadCEC.Consulteelmanualdeinstrucciones. „ Sintonizador ❏ Recepción deficiente o ruido excesivo • Compruebe de nuevo la conexión de la antena. ( p54) •...
Página 147: X84; Función De Red
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ ❏ El sonido se interrumpe • EsposiblequeexistaalgúnproblemaconeldispositivocontecnologíaBLUETOOTH.CompruebelainformaciónenlapáginaWeb. ❏ La calidad del audio es deficiente tras establecer la conexión con un dispositivo con tecnología BLUETOOTH • LarecepcióndeBLUETOOTHesdeficiente.AcerqueeldispositivocontecnologíaBLUETOOTHalaunidadoeliminecualquierobstáculo presenteentreeldispositivocontecnologíaBLUETOOTHyestaunidad. „ Función de red • Encasodenopoderseleccionarunserviciodered,inicielafunciónderedparaseleccionarlo.Lapuestaenmarchapuederequerirunminuto aproximadamente. • ElindicadorNETintermitenteindicaquelaunidadnoestácorrectamenteconectadaalaredlocal. • Desenchufe y vuelva a enchufar los cables de alimentación de esta unidad y del router o reinicie el router. •...
Página 148: X84; DispositivoUsbDeAlmacenamiento
Player ® 12,etc.). • Cuandoseesténdescargandoocopiandoarchivosdegrantamaño,elsonidodereproducciónpodríainterrumpirse. ❏ La configuración inicial de Chromecast built-in no puede realizarse en la Onkyo Controller App • Si ha aceptado la política de privacidad necesaria para utilizar la función Chromecast built-in durante la Initial Setup de la unidad, no será necesarioqueaceptelapolíticadelaOnkyoControllerApp. „ Dispositivo USB de almacenamiento ❏ No se visualiza el dispositivo USB de almacenamiento •...
Página 149: X84; Función Multizona (Solo Para Modelos Compatibles)
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ ❏ Conexión con un SSID distinto al SSID seleccionado • AlgunosroutersLANinalámbricospermitenconfigurarmúltiplesSSIDparaunaunidad.Encasodeconectarseaunrouterutilizandoelbotón deajusteautomático,puedeconectarseaunSSIDdistintoalSSIDalquedeseaconectarse.Enestecaso,utiliceunmétododeconexiónque requiera la introducción de una contraseña. ❏ El sonido de reproducción se interrumpe o no es posible establecer la comunicación •...
Página 150: X84; Mando A Distancia
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ Mando a distancia • Compruebe que las pilas estén instaladas con la polaridad correcta. • Introduzca pilas nuevas. No mezcle distintos tipos de pilas, ni pilas viejas con pilas nuevas. • Compruebequeelsensordelaunidadprincipalnoestéexpuestoalaluzsolardirectaoalucesfluorescentesdetipoinverter.Encasode necesidad,colóqueloenotrolugar.
Página 151: Acerca De Hdmi
• Sintonizadordetelevisiónporcable,sintonizadordigitalterrestrey compatible con HDMI Lip Sync. sintonizadoremisorsatelital:hasta4unidades Laoperaciónsehaconfirmadoenlossiguientesdispositivos:(Confechade ProtecciónCopyright: enerode2018) ElconectorHDMIdeestaunidadcumplelasnormasRevisión1.4yRevisión2.2 TelevisoresmarcaToshiba;televisoresmarcaSharp;reproductorescompatibles delaespecificaciónHDCP(Proteccióndecontenidodigitaldeelevadoancho conRIHDmarcaOnkyoeIntegra;reproductoresygrabadorasmarcaToshiba debanda),unsistemadeproteccióncontralacopiadeseñalesdevídeodigital. reproductoresygrabadorasmarcaSharp(cuandoseutilicenconuntelevisor OtrosdispositivosconectadosalaunidaddebencumplirlosestándaresHDCP. marcaSharp). Panel frontal≫ Panel trasero≫ Mando a distancia≫...
Página 152 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Formatos de audio compatibles – 4K(3840×2160p)24/25/30Hz,4KSMPTE(4096×2160p)24/25/30Hz: RGB/YCbCr4:4:4(8bits),YCbCr4:2:2(12bits) PCMlinealde2canales: – 4K(3840×2160p)50/60Hz,4KSMPTE(4096×2160p)50/60Hz: 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 16/20/24 bits YCbCr4:2:0(8bits) PCMlinealmulticanal: Máximo 7.1 canales, 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 16/20/24 bits Secuenciadebits: DolbyAtmos,DolbyDigital,DolbyDigitalPlus,DolbyTrueHD,DTS,DTS:X,DTS-...
Página 153: Especificaciones Generales
Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ Especificaciones generales „ Sección del amplificador Señal de ruido en radio 106dB(IHF-A,LINEIN,SPOUT) Potenciadesalidanominal(FTC)(Norteamericano) 80dB(IHF-A,PHONOIN,SPOUT) Concargasde8ohmios,amboscanalesactivados,de20-20.000Hz; Impedancia de los altavoces 100 vatios nominales por canal de potencia RMS mínima, con no más del 4Ω-16Ω 0,08 % de distorsión armónica total desde 250 milivatios a salida nominal. Salida nominal de los auriculares Potencia de salida efectiva máxima 85mW+85mW(32Ω,1kHz,10%THD)
Página 154 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ Sección de red „ General EthernetLAN Alimentación 10BASE-T/100BASE-TX 120 V CA, 60 Hz LAN inalámbrica Consumodeenergía EstándarIEEE802.11a/b/g/n 750 W (Wi-Fi estándar) 0,15W(mododeesperatotal) ® Banda5GHz/2,4GHz 1,5W(NetworkStandby(wired)) 1,8W(NetworkStandby(wireless)) „ Sección BLUETOOTH 1,5W(BluetoothWakeup) 0,15W(HDMICEC) Sistema de comunicación 2W(Modoenesperadered(ALLON)) VersióndeespecificaciónBLUETOOTH4.1+LE...
Página 155 Contenido Conexiones Reproducción Configuración ≫ ≫ ≫ ≫ „ Salidas de audio Compatible Deep Color, x.v.Color™, Lip Sync, Audio Return Channel, 3D, 4K 60 Hz, Analógica CEC, Extended Colorimetry (sYCC601, Adobe RGB, Adobe YCC601), ZONE2 LINE OUT Content Type, HDR 2 SUBWOOFER PRE OUT Formato de audio Salidas de altavoces...
Página 156 SN29403437_ES (C)Copyright2018Onkyo&PioneerCorporationJapan.Allrightsreserved. http://www.onkyo.com/privacy/ H1804-0...

Onkyo TX-NR787 Manual De Instrucciones

Enlaces rápidos

Capítulos

Solución de problemas

Manuales relacionados para Onkyo TX-NR787

Resumen de contenidos para Onkyo TX-NR787
