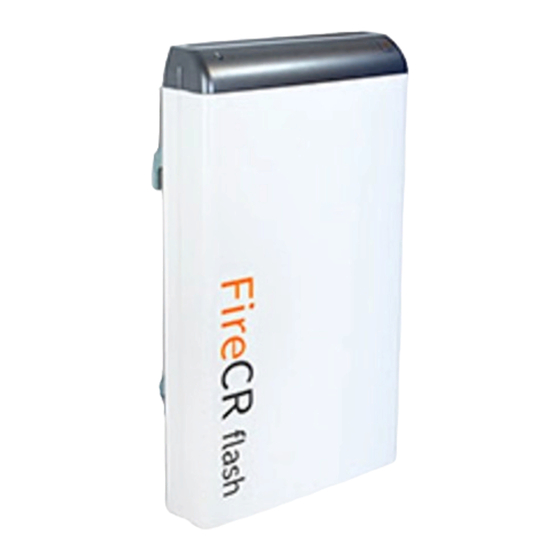

3Disc FireCR flash Manual Del Usuario

Lector de radiografía computarizada
Ocultar thumbs
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Manual del usuario
Lector de radiografí a computarizada
3DISC, FireCR Flash, Quantor y 3D Cube son marcas comerciales de 3D Imaging &
Simulations Corp., Corea del Sur, y sus filiales. Todas las demás marcas comerciales son
propiedad de sus respectivos propietarios y se utilizan con fines editoriales sin intención de
hacer un uso indebido de éstas. Los datos de esta publicación se proporcionan únicamente a
tí tulo ilustrativo y no constituyen necesariamente normas o especificaciones que deba cumplir
3D Imaging & Simulations Corp. Toda la información contenida en este documento se ofrece
de forma meramente orientativa, y las caracterí sticas de los productos y servicios descritos en
esta publicación se pueden actualizar en cualquier momento sin previo aviso. Es posible que
los productos y servicios no estén disponibles en su región. Póngase en contacto con su
representante de ventas local para obtener información sobre su disponibilidad. 3D Imaging &
Simulations Corp. procura proporcionar información con la mayor precisión posible. No
obstante, no asume ninguna responsabilidad ante posibles errores tipográficos.
© Copyright 2010 3D Imaging & Simulations Corp. Todos los derechos reservados. Impreso y
publicado en Corea del Sur por 3D Imaging & Simulations Corp.
Doc No. : TM-401-ES
Rev 1.2.4 Jul 2018
Part No. : CR-FPM-44-001-ES

Publicidad

Tabla de contenido
loading

Manuales relacionados para 3Disc FireCR flash

Resumen de contenidos para 3Disc FireCR flash

  • Página 1 Rev 1.2.4 Jul 2018 Part No. : CR-FPM-44-001-ES 3DISC, FireCR Flash, Quantor y 3D Cube son marcas comerciales de 3D Imaging & Simulations Corp., Corea del Sur, y sus filiales. Todas las demás marcas comerciales son propiedad de sus respectivos propietarios y se utilizan con fines editoriales sin intención de hacer un uso indebido de éstas.
  • Página 2 Manual del usuario FireCR Flash TM-401-ES Contacto 3D Imaging & Simulations Corp. Bldg.1, 48, Yuseong-daero 1184 beon-gil, Yuseong-gu, Daejeon, 34109 Korea Tel.: 82-42-931-2100 Fax: 82-42-931-2299 Sitio web: www.3DISC.com Correo electrónico: info@3DISC.com 3DISC Americas 22560 Glenn Dr, Suite 116 Sterling, VA 20164 USA Tel.: 1-703-430-6080...
  • Página 3 Manual del usuario FireCR Flash TM-401-ES El dispositivo cumple con el apartado 15 de las normas de la FCC. Su funcionamiento está sujeto a la condició n de no ocasionar interferencias perjudiciales. NOTA: se ha comprobado que este equipo cumple los lí mites para dispositivos digitales de clase B, de acuerdo con el apartado 15 de las normas de la FCC.
  • Página 4 3D Imaging & Simulations Corp. Lea los manuales correspondientes del software conectado, como el de adquisición y diagnóstico, antes de comenzar a utilizar el sistema FireCR Flash. En este manual se utilizarán los siguientes sí mbolos: PELIGRO Acció...
  • Página 5 Manual del usuario FireCR Flash TM-401-ES Normas generales de seguridad Deben leerse detenidamente todas las instrucciones de seguridad y funcionamiento antes de utilizar este dispositivo. Este dispositivo se ha diseñado y probado para cumplir todos los requisitos de seguridad aplicables a equipos médicos, y se ha suministrado en un estado seguro. Para garantizar la seguridad del personal y el paciente, el dispositivo deberá...
  • Página 6 X en formato digital. A continuación, la imagen digital se transfiere a la estación de trabajo (ordenador) para su posterior procesamiento y transferencia. El dispositivo está diseñado para funcionar en entornos de radiologí a y deberá ser utilizado por personal cualificado. FireCR Flash no está aprobado para la adquisición de datos de imágenes mamográficas.

  • Página 7: Tabla De Contenido

    Manual del usuario FireCR Flash TM-401-ES Í ndice Capí tulo 1. Introducción ..............9 Capí tulo 2. Desembalaje ..............11 2.1. Inspección de daños ................ 11 2.2. Identificación de componentes ............11 Capí tulo 3. Instalación ..............13 3.1. Montaje de escritorio ..............13 3.2.
  • Página 8 Manual del usuario FireCR Flash TM-401-ES Capí tulo 5. Sí mbolos ..............25 5.1. Declaración del fabricante: emisiones electromagnéticas ....26 5.2. Declaración del fabricante: inmunidad electromagnética ....27 5.3. Indicaciones y declaración del fabricante: inmunidad electro- magnética ....................29 5.4.

  • Página 9: Capí Tulo 1. Introducción

    El sistema FireCR Flash es perfecto para realizar exámenes por radiografí a computarizada en consultas con un alto número de pacientes y clí nicas especializadas. FireCR Flash es un sistema económico, robusto, compacto, ligero, rápido y eficaz que permite llevar a cabo todas las funciones de adquisición de imágenes con un software de gestión de imágenes avanzado,...
  • Página 10 Las resoluciones disponibles de 100 m y 200 m permiten realizar diagnósticos con distintos fines. Detector El tubo fotomultiplicador de elevada sensibilidad con el que cuenta el sistema FireCR Flash proporciona un alcance amplio y dinámico, y responde con gran rapidez a la hora de adquirir imágenes radiográficas.

  • Página 11: Capí Tulo 2. Desembalaje

    Capí tulo 2. Desembalaje 2.1. Inspección de daños FireCR Flash se enví a en una caja especí ficamente diseñada para proteger el lector frente a golpes externos. Antes de desembalar el lector, revise si la caja de transporte está dañada. En tal caso, informe inmediatamente al transportista.
  • Página 12 Manual del usuario FireCR Flash TM-401-ES ADVERTENCIA Uso del cable de alimentación: Tipo SJT o SVT, mí n. 18 AWG, 3 conductores, VW-1, 125 V, mí n. 10 A (o 250 V, 10 A). Longitud máx. de 3 m. Enchufe NEMA 5-15P de grado hospitalario para 125 V o NEMA 6-15P para 250 V en un extremo y conector de alimentación en el otro.

  • Página 13: Capí Tulo 3. Instalación

    Manual del usuario FireCR Flash TM-401-ES Capí tulo 3. Instalación ADVERTENCIA Ubicaciones de instalación no recomendadas Lugares con humedad o polvo excesivos Lugares sujetos a altas temperaturas Lugares sujetos a golpes o vibraciones Lugares expuestos a interferencias eléctricas o magnéticas considerables, o a otras formas de energí...

  • Página 14: Montaje De Pared (Opcional)

    Debe dejar una distancia mí nima de 1 m con otros equipos adyacentes. 3.2. Montaje de pared (opcional) FireCR Flash puede montarse en la pared para aprovechar espacio. Al comprar el kit de montaje de pared, se proporciona un manual de instalación y todas las piezas necesarias para el montaje.
  • Página 15 Manual del usuario FireCR Flash TM-401-ES Free space of 50 cm (20 inch) on top side, at least, for cassette insertion and ejection. Parte delantera Espacio libre de al menos 10 cm (4 pulgadas) en los dos laterales. Parte trasera...

  • Página 16: Identificación De Las Caracterí Sticas Principales

    Manual del usuario FireCR Flash TM-401-ES PELIGRO Instale el montaje de pared en una pared sólida perpendicular al suelo. Si el material de construcción de la ubicación de montaje es distinto, póngase en contacto con el distribuidor local. Si se instala en una pared inclinada, podrí...

  • Página 17: Indicador Led De Estado Del Escáner

    Manual del usuario FireCR Flash TM-401-ES 3.3.2. Indicador LED de estado del escáner El indicador LED muestra el estado del escáner, tal como se describe a continuación. Estado Comentario Verde Azul Encendido Sistema encendido El casete se encuentra en la...

  • Página 18: Requisitos De La Computadora

    Manual del usuario FireCR Flash TM-401-ES 3.4. Requisitos de la computadora 3.4.1. Requisitos recomendados Sistema operativo Microsoft Windows 7, 8, o 10 Intel CORE i5 Memoria 4 GB de RAM o más Disco duro 500 GB de espacio libre en disco duro Ethernet de 1 Gbps Ví...

  • Página 19: Conexión Del Cable Eléctrico

    Manual del usuario FireCR Flash TM-401-ES PELIGRO Este equipo debe utilizarse solo en interiores y todo el circuito de comunicaciones debe encontrarse dentro de las instalaciones. ADVERTENCIA No tire del cable USB / Ethernet durante el escaneado. 3.6.2. Conexión del cable eléctrico 1.

  • Página 20: Informe De Instalación

    Manual del usuario FireCR Flash TM-401-ES 3.6.3. Informe de instalación Después de instalar el escáner, rellene el formulario del Informe de instalación (Apéndice I) y enví elo al departamento de mantenimiento de 3D Imaging & Simulations Corp. por fax o correo electrónico.

  • Página 21: Capí Tulo 4. Funcionamiento

    Manual del usuario FireCR Flash TM-401-ES Capí tulo 4. Funcionamiento 4.1. Especificaciones del sistema 200 m Estándar Tamaño de pí xel de muestreo 100 m Alta Estándar 1750 x 2150 Matriz de pí xeles (IP de 35cm x 43 cm)

  • Página 22: Condiciones De Funcionamiento

    Manual del usuario FireCR Flash TM-401-ES 4.2. Condiciones de funcionamiento Solo para uso en interiores Temperatura de funcionamiento 15C ~ 30C (59F ~ 86F) 0,5 C/mí n. Gradiente de temperatura Humedad relativa 15% ~ 95% (sin condensación) Temperatura de almacenamiento - 10C ~ 50C (14F ~ 122F)

  • Página 23: Instrucciones De Funcionamiento

    Manual del usuario FireCR Flash TM-401-ES 4.3. Instrucciones de funcionamiento 4.3.1. Encendido del escáner Encienda el escáner. El interruptor de encendido se encuentra en la parte posterior del escáner. PELIGRO Este dispositivo utiliza rayos láser. No debe abrir el escáner.

  • Página 24: Funciones Del Circuito

    Manual del usuario FireCR Flash TM-401-ES 4.3.5. Funciones del circuito Figura 11. Diagrama del circuito  Tarjeta de energí a : Energí a DC generada por la tarjeta de energí a of +15V, -15V, +5V  Tarjeta principal : Controla los periféricos para la adquisición de imágenes, y entrega una señal digital amplificada al computador ví...

  • Página 25: Capí Tulo 5. Sí Mbolos

    Manual del usuario FireCR Flash TM-401-ES Capí tulo 5. Sí mbolos Sí mbolo Descripció n Fabricante Fecha de fabricación Encendido del equipo Apagado del equipo Advertencia: consulte la documentación proporcionada. Manual de acción general obligatorio Indicación general de prohibición Referencia al manual de usuario Directiva sobre disposición de equipos eléctricos y...

  • Página 26: Declaración Del Fabricante: Emisiones Electromagnéticas

    Declaración del fabricante: emisiones electromagnéticas El sistema FireCR Flash debe utilizarse en el entorno electromagnético especificado a continuación. El cliente o el usuario del sistema FireCR Flash debe asegurarse de que se utiliza en el entorno definido. Prueba de emisiones Conformidad Entorno electromagnético - Indicaciones...

  • Página 27: Declaración Del Fabricante: Inmunidad Electromagnética

    Declaración del fabricante: inmunidad electromagnética El sistema FireCR Flash debe utilizarse en el entorno electromagnético especificado a continuación. El cliente o el usuario del sistema FireCR Flash debe asegurarse de que se utiliza en el entorno definido. Nivel de ensayo...
  • Página 28 Manual del usuario FireCR Flash TM-401-ES RF conducida 3 Vrms 3 Vrms equipos IEC 61000-4-6 150 kHz a 80 MHz 150 kHz a 80 MHz comunicaciones portátiles y móviles no deben utilizarse a una distancia de cualquier parte del sistema...

  • Página 29: Indicaciones Y Declaración Del Fabricante: Inmunidad Electro- Magnética

    Distancias de separación recomendadas entre los equipos de comunicaciones portátiles y móviles y el sistema FireCR Flash. El sistema FireCR Flash debe utilizarse en un entorno electromagnético como el especificado a continuación, en el que estén controladas las interferencias causadas por RF radiada. El usuario del sistema FireCR Flash puede ayudar a evitar las interferencias electromagnéticas...

  • Página 30: Declaración Sobre La Seguridad Del Laser

    FireCR Flash TM-401-ES El sistema FireCR Flash debe utilizarse en el entorno electromagnético especificado a continuación. El cliente o el usuario del sistema FireCR Flash debe asegurarse de que se utiliza en el entorno definido. Nivel de ensayo Prueba de Nivel de Entorno electromagnético -...
  • Página 31 Manual del usuario FireCR Flash TM-401-ES clasificación I(1), y en otros lugares está certificado como un producto de láser Clase I(1) que cumple con los requisitos de IEC 60825-1: 2007. Los productos láser Clase I(1) no son considerados como peligrosos. El sistema de láser y el lector de radiografí a computarizada están diseñados de forma que, nunca haya radiación de láser a seres humanos sobre el nivel...

  • Página 32: Capí Tulo 6. Asistencia Técnica

    Manual del usuario FireCR Flash TM-401-ES Capí tulo 6. Asistencia técnica Si desea realizar cualquier pregunta acerca de la instalación o el uso del dispositivo, póngase en contacto con el representante de 3D Imaging & Simulations Corp. o el distribuidor local.
  • Página 33 Hospital/Instituto Nombre Dirección Tel. Correo electrónico Informació n del distribuidor instalador Empresa Nombre Dirección Tel. Correo electrónico Informació n del sistema Modelo Lector de CR FireCR Flash Nº de serie del sistema Firma del instalador: Fecha: Firma del cliente: Fecha:...
