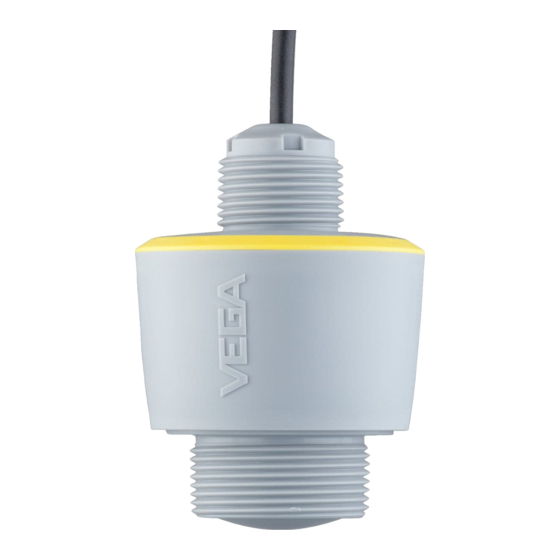

Vega VEGAPULS C 11 Instrucciones De Servicio
Sensor de radar para la medición continua de nivel
Ocultar thumbs
Ver también para VEGAPULS C 11:
- Instrucciones de servicio (68 páginas) ,
- Información sobre el producto (16 páginas) ,
- Instructivo de servicio (48 páginas)
Manuales relacionados para Vega VEGAPULS C 11
Resumen de contenidos para Vega VEGAPULS C 11
- Página 1 Instrucciones de servicio Sensor de radar para la medición continua de nivel VEGAPULS C 11 De dos hilos 4 … 20 mA Document ID: 58340...
-
Página 2: Tabla De Contenido
Sinopsis del menú ......................28 Descripción de las aplicaciones ..................30 10 Diagnóstico y Servicio ......................34 10.1 Mantenimiento ....................... 34 10.2 Eliminar fallos ......................... 34 10.3 Diagnóstico, mensajes de error ..................35 VEGAPULS C 11 • De dos hilos 4 … 20 mA... - Página 3 En caso de aplicaciones Ex atender las instrucciones de seguridad específicas Ex. Las mismas están anexas en forma de documenta- ción en cada instrumento con homologación Ex y forman parte del manual de instrucciones. Estado de redacción: 2021-03-09 VEGAPULS C 11 • De dos hilos 4 … 20 mA...
-
Página 4: Acerca De Este Documento
El punto precedente caracteriza una lista sin secuencia obligatoria Secuencia de procedimiento Los números precedentes caracterizan pasos de operación secuen- ciales. Eliminación de baterías Este símbolo caracteriza indicaciones especiales para la eliminación de baterías y acumuladores. VEGAPULS C 11 • De dos hilos 4 … 20 mA... -
Página 5: Para Su Seguridad
Durante los trabajos en y con el dispositivo siempre es necesario el uso del equipo de protección necesario. Uso previsto VEGAPULS C 11 es un sensor para la medición continua de nivel Informaciones detalladas sobre el campo de aplicación se encuen- tran en el capítulo " Descripción del producto". -
Página 6: Modos De Operación Para El Empleo En Todo El Mundo
Encontrará más información en el documento " Regulations for radar level measuring instruments with radio approvals" en nuestro sitio web. VEGAPULS C 11 • De dos hilos 4 … 20 mA... -
Página 7: Descripción Del Producto
El manual de instrucciones siguiente es válido para las versiones de este manual de instruc- equipos siguientes: ciones • Versión de hardware a partir de 1.0.0 • Versión de software a partir de 1.2.0 Para rosca G VEGAPULS C 11 • De dos hilos 4 … 20 mA... - Página 8 Código QR para la documentación del equipo Código de acceso de Bluetooth Número de pedido Documentos y software Vaya a " www.vega.com" e introduzca el número de serie de su dispo- sitivo en el campo de búsqueda. Allí encontrará la siguiente información sobre el dispositivo: •...
-
Página 9: Principio De Operación
3 Descripción del producto Principio de operación Campo de aplicación El VEGAPULS C 11 es un sensor de radar para la medición continua de nivel sin contacto. Es apropiado para líquidos y sólidos a granel en casi todas las ramas de la industria. -
Página 10: Accesorios
Estribo de montaje Los accesorios de montaje sirven para un montaje estable del equipo en el punto de medición. Los componentes están disponibles en diferentes versiones y tamaños. VEGAPULS C 11 • De dos hilos 4 … 20 mA... -
Página 11: Montaje
" Instruccio- nes de montaje". > 200 mm (7.87") Fig. 4: Montaje a través de un brazo de soporte VEGAPULS C 11 • De dos hilos 4 … 20 mA... -
Página 12: Instrucciones De Montaje
Fig. 6: Montaje del sensor en tapas de depósito redondas En caso de depósitos de fondo cónico, puede resultar ventajoso montar el equipo en el centro del depósito, ya que así es posible la medición hasta el fondo. VEGAPULS C 11 • De dos hilos 4 … 20 mA... - Página 13 En caso de montaje en tubuladura, la tubuladura tiene que ser lo más corta posible y el extremo de la misma tiene que ser redondeado. De este modo se mantienen reducidas las reflexiones de interferencia producidas por la tubuladura. VEGAPULS C 11 • De dos hilos 4 … 20 mA...
- Página 14 4 Montaje En caso de un racor roscado, el borde de antena tiene que sobresalir como mínimo 5 mm (0,2 in) de la tubuladura. Fig. 10: Valores recomendados para el montaje de racor roscado del VEGA- PULS C 11 En caso de buenas condiciones de reflexión del producto, es posible montar el VEGAPULS C 11 también sobre tubuladuras con una longitud mayor que la de la antena.
- Página 15 En caso de agitadores en el depósito hay que realizar una supresión de señal parásita durante la marcha del agitador. De esta forma se asegura, que las reflexiones parásitas del agitador sean almacena- das en posiciones diferentes. Fig. 14: Agitadores VEGAPULS C 11 • De dos hilos 4 … 20 mA...
-
Página 16: Configuración De Medición De Flujo
• Fórmula de caudal: Q = k x h Con distancias menores se reduce la precisión de medición, ver "Datos técnicos". VEGAPULS C 11 • De dos hilos 4 … 20 mA... - Página 17 Fig. 15: Medición de caudal con canal rectangular: h = llenado máx. del máx. canal rectangular Compuerta del aliviadero (Vista lateral) Aguas arriba Aguas abajo Compuerta del aliviadero (vista de aguas abajo) VEGAPULS C 11 • De dos hilos 4 … 20 mA...
- Página 18 3 ... 4 x h 90° Fig. 16: Medición de caudal con canal venturi Khafagi: h = llenado máx. del max. canal; B = mayor estrechamiento del canal Posición del sensor Canal venturi VEGAPULS C 11 • De dos hilos 4 … 20 mA...
-
Página 19: Conectar A La Alimentación De Tensión
Fig. 17: Dotación de conductores, cable de conexión de conexión fija Color de los Función Polaridad conductores Pardo Alimentación de tensión, salida Positivo (+) de señal Azul Alimentación de tensión, salida Negativo (-) de señal VEGAPULS C 11 • De dos hilos 4 … 20 mA... -
Página 20: Fase De Conexión
• Comprobación interna de la electrónica • La señal de salida se pone a fallo A continuación se transmite el valor de medición actual a la línea de señal. VEGAPULS C 11 • De dos hilos 4 … 20 mA... -
Página 21: Protección De Acceso
DTM, se sugiere al usuario el código del dispositivo almacenado para desbloquearlo. Código del dispositivo de El código del equipo de emergencia permite el desbloqueo del emergencia equipo en caso de una pérdida del código de equipo. No puede VEGAPULS C 11 • De dos hilos 4 … 20 mA... -
Página 22: Almacenamiento De Códigos En Myvega
Bluetooth comop el código del equipo se guarda además en su cuenta bajo " PINs y Códigos". Con ello se simplifica mucho el empleo de otras herramientas de configuración, ya que todos los Códigos de acceso y dispositivos Bluetooth se sincronizan automáticamente al conectar con la cuenta " myVEGA". VEGAPULS C 11 • De dos hilos 4 … 20 mA... -
Página 23: Puesta En Funcionamiento Con Smartphone/Tableta (Bluetooth)
Sistema operativo: Android 5.1 o posterior • Bluetooth 4.0 LE o superior Descargue la app VEGA Tools de " Apple App Store", de " Goo- gle Play Store" o de " Baidu Store" a su smartphone o tableta. Establecer la conexión Establecer conexión... -
Página 24: Parametrización
Fig. 19: Ejemplo de una vista de aplicación - puesta en marcha - valores de medición Introduzca los parámetros deseados y confirmar mediante el teclado o campo de edición. De esta forma las entradas están activas en el sensor. Cierre la aplicación para terminar la conexión VEGAPULS C 11 • De dos hilos 4 … 20 mA... -
Página 25: Puesta En Funcionamiento Con Pc/Notebook (Bluetooth)
Entrar el código de acce- Entre entonces para la autentificación el código de acceso de Blue- so de Bluetooth tooth de 6 posiciones en la siguiente ventana de menú: VEGAPULS C 11 • De dos hilos 4 … 20 mA... -
Página 26: Parametrización
Para la parametrización del equipo a través de una PC Windows es necesario el software de configuración PACTware y un controlador de equipo adecuado (DTM) según la norma FDT. La versión de PAC- Tware actual así como todos los DTM disponibles están resumidos en una DTM-Collection. Además, los DTM pueden integrarse en otras aplicaciones generales según la norma FDT. VEGAPULS C 11 • De dos hilos 4 … 20 mA... - Página 27 8 Puesta en funcionamiento con PC/notebook (Bluetooth) Fig. 21: Ejemplo de una vista de DTM - Configuración ajuste del sensor VEGAPULS C 11 • De dos hilos 4 … 20 mA...
-
Página 28: Menú De Configuración
< 3,6 mA Linealización Tipo de linealización Lineal Altura intermedia Escala Magnitud de escalada Volumen Unidad de escalada Formato de escalado 100 % equivale a 100 l 0 % equivale a VEGAPULS C 11 • De dos hilos 4 … 20 mA... - Página 29 Nombre de equipo, número de serie, versión de hardwa- re/software, revisión de dispositivo, fecha de calibración de fábrica Características del sensor Características del sensor del texto del pedido Simulación Valor de medición Valor de simulación VEGAPULS C 11 • De dos hilos 4 … 20 mA...
-
Página 30: Descripción De Las Aplicaciones
– Supresión de señal de interferencia con agitador en marcha mediante app de configuración o PACTware/DTM Depósito de dosificación • Depósito: – Depósito pequeño • Condiciones de medición/proceso: – Llenado y vaciado frecuente y rápido – Situación de montaje estrecha VEGAPULS C 11 • De dos hilos 4 … 20 mA... - Página 31 – Al medir a través de la tapa del tanque en exteriores, techo de protección para el punto de medición Tanque de plástico móvil (IBC) • Condiciones de medición/proceso: – Material y espesor diferente VEGAPULS C 11 • De dos hilos 4 … 20 mA...
- Página 32 • Otras recomendaciones – Supresión de señal de interferencia mediante app de configu- ración o PACTware/DTM – Alineación de la medición con respecto a la salida del silo Tolva (de gran volumen) • Condiciones de medición/proceso: VEGAPULS C 11 • De dos hilos 4 … 20 mA...
- Página 33 Aplicaciones que no son mediciones típicas de nivel – Demostración de equipo – Detección/supervisión de objetos – Comprobaciones de valor de medición con alta precisión de medición con reflexión sin sólidos a granel, p.ej. con una placa de medición VEGAPULS C 11 • De dos hilos 4 … 20 mA...
-
Página 34: Diagnóstico Y Servicio
En dependencia de la causa de interrupción y de las medidas toma- pués de la eliminación de das hay que realizar nuevamente en caso necesario los pasos de fallos procedimiento descritos en el capítulo " Puesta en marcha". VEGAPULS C 11 • De dos hilos 4 … 20 mA... -
Página 35: Diagnóstico, Mensajes De Error
Si estas medidas no produjeran ningún resultado, en casos urgen- Línea directa de asisten- cia técnica - Servicio 24 tes póngase en contacto con la línea directa de servicio de VEGA horas llamando al número +49 1805 858550. El servicio de asistencia técnica está disponible también fuera del horario normal de trabajo, 7 días a la semana durante las 24 horas. - Página 36 F036 Error de suma de comprobación con Repetir actualización del software actualización del software fallida o can- Ningún software eje- Enviar el equipo a reparación celada cutable VEGAPULS C 11 • De dos hilos 4 … 20 mA...
- Página 37 Controlar el nivel en el depósito S603 Tensión en los bornes muy baja Comprobar la tensión en los bornes, au- mentar la tensión de alimentación Tensión de alimentación inadmisible VEGAPULS C 11 • De dos hilos 4 … 20 mA...
-
Página 38: Tratamiento De Errores De Medición
Las imágenes de la columna " Descripción de errores" indican el nivel efectivo como línea discontinua, y el nivel indicado como línea contínua. time Nivel real Nivel indicado por el sensor VEGAPULS C 11 • De dos hilos 4 … 20 mA... - Página 39 0 % to (salta a eco múltiple) la dirección de polarización Seleccionar una posición de monta- je favorable time VEGAPULS C 11 • De dos hilos 4 … 20 mA...
- Página 40 área cercana mediante edición En el caso de sólidos emplear un sen- sor de radar con conexión de lavado de aire time VEGAPULS C 11 • De dos hilos 4 … 20 mA...
- Página 41 Aumentar la supresión de señales pará- medición salta esporádica- antena sitas o supresión de señales parásitas mente al 100 % con condensado/suciedad en el área cercana mediante edición time VEGAPULS C 11 • De dos hilos 4 … 20 mA...
-
Página 42: Actualización Del Software
10.7 Procedimiento en caso de reparación En el área de descargas de nuestro sitio web encontrará una hoja de retorno de equipo así como información detallada sobre el procedi- VEGAPULS C 11 • De dos hilos 4 … 20 mA... - Página 43 Colocar el formulario lleno y una hoja de datos de seguridad even- tualmente en la parte externa del equipo • Solicite la dirección para la devolución a su representación local. Podrá encontrar ésta en nuestro sitio web. VEGAPULS C 11 • De dos hilos 4 … 20 mA...
-
Página 44: Desmontaje
11.2 Eliminar El aparato está fabricado con materiales reciclables. Por esta razón, debe ser eliminado por una empresa de reciclaje especializada. Observar las normas nacionales vigentes. VEGAPULS C 11 • De dos hilos 4 … 20 mA... -
Página 45: Certificados Y Homologaciones
Por esta razón, hemos introducido un siste- ma de gestión ambiental con el objetivo de mejorar continuamente la protección ambiental operacional. El sistema de gestión ambiental está certificado según la norma DIN EN ISO 14001. Ayúdenos a VEGAPULS C 11 • De dos hilos 4 … 20 mA... - Página 46 12 Certificados y homologaciones cumplir con estos requisitos y observe las informaciones medioam- bientales de los capítulos " Embalaje, transporte y almacenamiento ", " Eliminación" de este manual de instrucciones. VEGAPULS C 11 • De dos hilos 4 … 20 mA...
-
Página 47: Anexo
El valor medido es la distancia entre el borde de la antena del sensor y la superficie del producto. El borde de la antena es también el plano de referencia para la medición. Solo con rosca G Solo con rosca G VEGAPULS C 11 • De dos hilos 4 … 20 mA... - Página 48 Salida del valor de medición Consumo de potencia Dependiendo de la aplicación y del producto Con sólidos a granel Dependiendo de la aplicación y del producto Dependiente de las condiciones de empleo VEGAPULS C 11 • De dos hilos 4 … 20 mA...
- Página 49 Error de medición para líquidos ≤ 5 mm (distancia de medición > 0,25 m/0.8202 ft) Irrepetibilidad ≤ 5 mm Error de medición para sólidos a granel Los valores dependen en gran medida de la aplicación. Por eso es imposible especificaciones garantizadas. Ya incluido en la desviación de medición. VEGAPULS C 11 • De dos hilos 4 … 20 mA...
- Página 50 Lapso de tiempo después de un cambio súbito de la distancia de medición de 1 m a 5 m hasta que la señal de salida ha adoptado por primera vez el 90 % de su valor de régimen (IEC 61298-2). Vale con la tensión de alimentación U ≥ 24 V DC. Fuera del ángulo de radiación especificado la energía de la señal de radar tiene nivel reducido al 50 % (-3 dB)). EIRP: Equivalent Isotropic Radiated Power VEGAPULS C 11 • De dos hilos 4 … 20 mA...
- Página 51 Frecuencia 2,402 … 2,480 GHz Potencia máxima de emisión +2,2 dBm Número máx. de participantes Alcance típico 25 m (82 ft) Ajuste PC/Notebook PACTware/DTM Smartphone/tableta App de configuración En función de las circunstancias locales VEGAPULS C 11 • De dos hilos 4 … 20 mA...
- Página 52 Electrónica libre de potencial hasta 500 V AC Tipo de protección IP66/IP68 (3 bar, 24 h) según IEC 60529, Tipo 6P según UL 50 Altura sobre el nivel del mar 5000 m (16404 ft) Clase de aislamiento Grado de contaminación VEGAPULS C 11 • De dos hilos 4 … 20 mA...
-
Página 53: Dimensiones
(0.24") SW 41 G1; 1NPT R 1½ 1½ - 14 NPT G1½ ø 68 mm (2.68") Fig. 26: Medidas VEGAPULS C 11 Rosca G1½ Rosca 1½ NPT Rosca R1½ VEGAPULS C 11 • De dos hilos 4 … 20 mA... -
Página 54: Derechos De Protección Industrial
Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellectue- lle. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com. - Página 55 Notes VEGAPULS C 11 • De dos hilos 4 … 20 mA...
- Página 56 Reservado el derecho de modificación © VEGA Grieshaber KG, Schiltach/Germany 2021 VEGA Grieshaber KG Am Hohenstein 113 Teléfono +49 7836 50-0 77761 Schiltach E-Mail: info.de@vega.com...
