HP Compaq dc5850 microtorre Guía De Referencia Del Hardware página 40

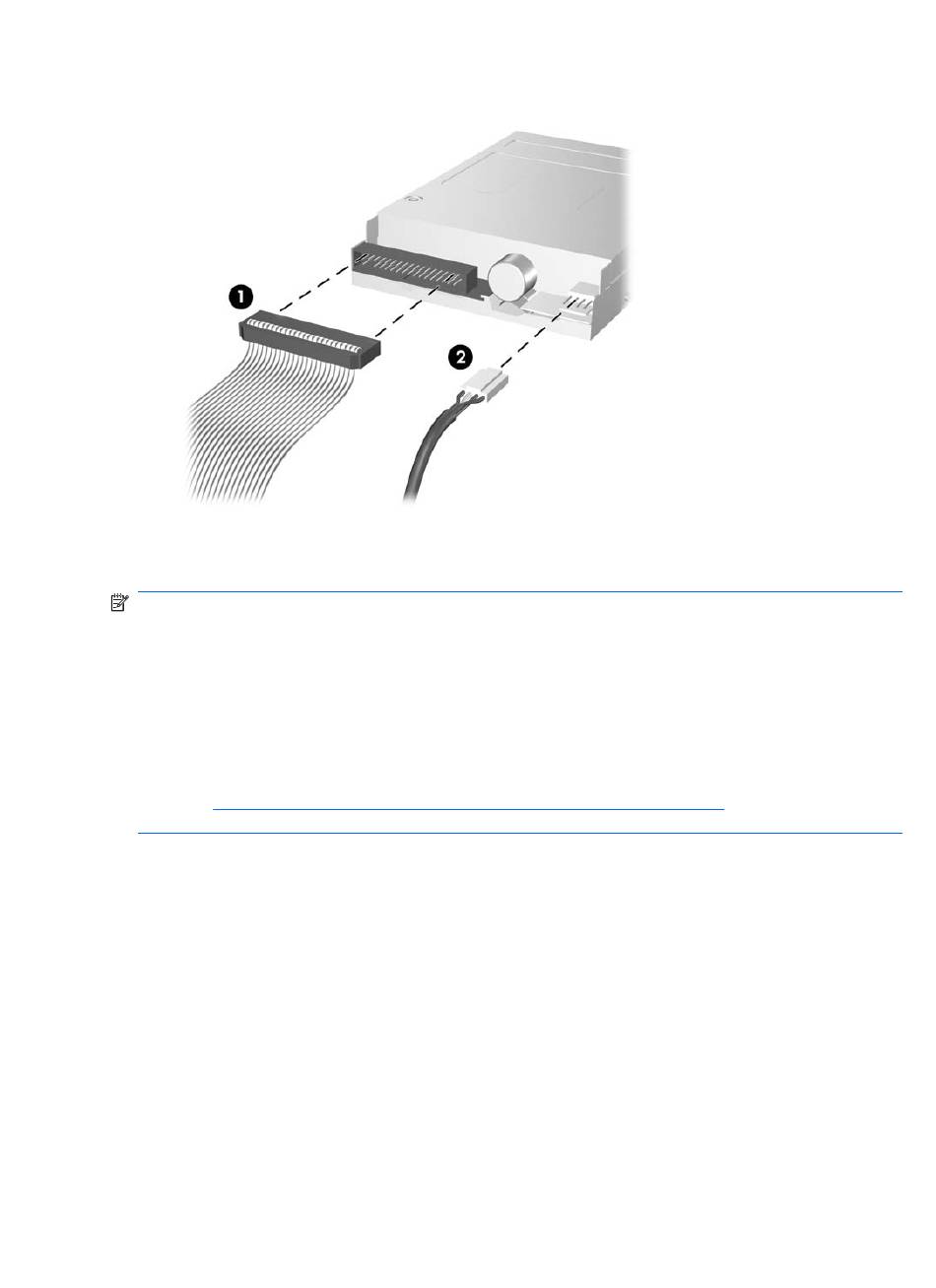

b. Si va a instalar una unidad de disquete, conecte el cable de datos (1) y de alimentación (2)
a la parte posterior de la unidad.
Figura 2-25
5. Si se instala una unidad nueva, hay que conectar el extremo opuesto del cable de datos al conector
correspondiente de la placa del sistema.
NOTA:
SATA blanco de la placa del sistema identificado como SATA1. Conecte la segunda unidad óptica
al conector SATA naranja identificado como SATA3.
Si va a instalar una unidad de disquete, conéctela al conector de la placa del sistema identificado
como FLOPPY.
Si va a instalar un lector de tarjetas multimedia, conecte el cable USB del lector de tarjetas
multimedia al conector USB de la placa del sistema identificada como MEDIA.
Consulte
ilustración de los conectores de la unidad de la placa del sistema.
6. Vuelva a colocar el panel frontal y el panel de acceso del ordenador.
7. Vuelva a conectar el cable de alimentación y el resto de dispositivos externos, y a continuación
encienda el ordenador.
8. Bloquee todos los dispositivos de seguridad que estuvieran desconectados cuando se extrajo el
panel de acceso.
34 Capítulo 2 Actualizaciones de Hardware
Conexión de los cables de la unidad de disquete
Si va a instalar una unidad óptica SATA, conecte la primera unidad óptica al conector
Conexiones de la unidad de la placa del sistema en la página 28 para obtener una
ESES
