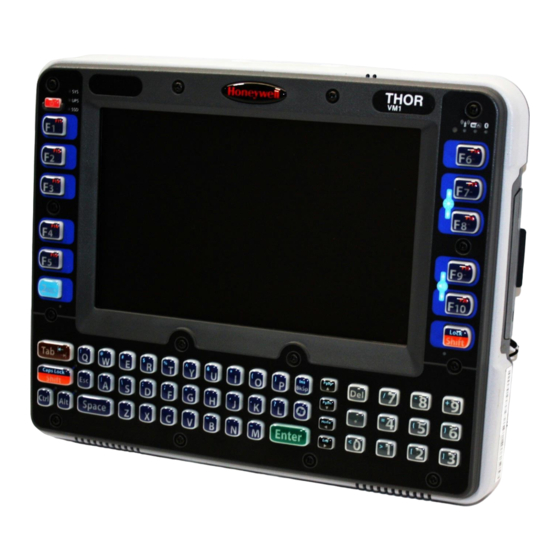

Thor™ VM1
Computadora con soporte para vehículo
Guía de inicio rápido
VM1-ESLA-QS Rev A
1/16

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Honeywell Thor VM1

  • Página 1 Thor™ VM1 Computadora con soporte para vehículo Guía de inicio rápido VM1-ESLA-QS Rev A 1/16...
  • Página 2: Componentes - Panel Frontal

    Componentes - Panel frontal Botón de LEDs del LEDs de encendido sistema conexión THOR...
  • Página 3: Componentes - Panel Trasero

    Fusible Interrup- Conector Desengan- Conectores E/S: tor de del cable che de la COM1 encen- de alimen- base COM2 dido tación USB: CANbus/Audio Consulte en la Guía del usuario Thor VM1 las instrucciones para sustituir el fusible de la base.
  • Página 4: Montaje En El Vehículo

    2. Sujete la bola RAM y el soporte de teclado opcional al puerto inteligente Smart Dock. 3. Fije la unidad Thor VM1 a la base RAM con la ayuda del brazo RAM y apriete la perilla en el brazo RAM.
  • Página 5: Conecte Accesorios

    Conecte accesorios USB al cable adaptador VM1052CABLE opcional que se fija en el puerto USB. Conecte a la fuente de alimentación El Thor VM1 puede conectarse a la fuente de alimentación del vehículo del modo siguiente: • Conexión directa a la fuente de alimentación (vehículos de 12-48 VDC).
  • Página 6: Conexión Del Cable De Alimentación

    Conexión del cable de alimentación La siguiente opción de alimentación es para vehículos de 12-48 VDC (conexión directa de 10-60 VDC). PRECAUCIÓN - La instalación debe ser realizada por personal de servicio debidamente adiestrado. Requisitos de los fusibles ADVERTENCIA - Para una instalación correcta y segura debe conectarse el cable de alimentación de entrada a un circuito con fusible en el vehículo.
  • Página 7: Ruta Del Cable De Alimentación

    • Elija un lugar de montaje por el que el cable de alimentación no se extienda por fuera del vehículo y deje suficiente espacio para que el cable de alimentación (especialmente el extremo del conector del puerto) no quede prensado contra ninguna parte del vehículo. •...
  • Página 8: Información Sobre El Cable De Alimentación

    Rojo DC + (10-60 VDC) Rojo/Blanco DC + (10-60 VDC) Negro DC – Negro/Blanco DC – Verde Tierra Azul Entrada de ignición (opcional) Para más información sobre el control de ignición consulte la Guía del usuario Thor VM1 en www.honeywellaidc.com.
  • Página 9: Instalación Del Cable De Alimentación

    Instalación del cable de alimentación 1. El Thor VM1 no debe estar montado en el puerto inteligente. El interruptor de la alimentación en el puerto debe colocarse en Off (Apagado). El cable de alimentación debe DESENCHUFARSE del puerto. 2. Instale el kit de fusibles VM3 (o fusible de acción retardada equivalente) a 5 pulgadas (12,7 cm) de la batería del...
  • Página 10 9. Sujete el cable de alimentación al puerto utilizando abrazaderas contra tirones y coloque el Thor VM1 en el puerto. 10. Si utiliza la opción de Pantalla en blanco, instale la caja o el interruptor de pantalla en blanco.
  • Página 11: Inicio Del Software De Thor Vm1

    1. Conecte el Thor VM1 a una fuente de alimentación externa. 2. Oprima el botón Power (Encendido). 3. Conecte un teclado USB durante el proceso de configuración si va a configurar un teclado de 12 teclas de Thor VM1. 4. Acepte el EULA. 5. Calibre la pantalla táctil.
  • Página 12: Configuración Para Redes Inalámbricas

    Para más información u opciones de configuración no listadas aquí, consulte la Guía del usuario Thor VM1 en www.honeywellaidc.com. 1. Toque Inicio > Programas > Summit > SCU o pulse el icono Summit Client Utility en el escritorio.
  • Página 13 Toque Aceptar. Salte al paso 8. 8. Toque el botón Confirmar para guardar la configuración radioeléctrica. 9. Toque la pestaña del menú Principal. Espere el mensaje por radioconexión. 10. Toque el botón Fin de sesión de admin. cuando finalice. Reinicie el Thor VM1.
  • Página 14: Configuración Del Applock (Sólo Ce 6.0)

    Una vez que el administrador completa el proceso siguiente, el Thor VM1 pasa al modo de usuario final y restringe el acceso únicamente a las aplicaciones especificadas. 1. Toque el icono Inicio > Ajustes > Panel de control >...
  • Página 15: Conexión Mediante Rfterm

    1. Confirme que la configuración de red de clientes móviles es la correcta. Si está conectando a través de WLAN (802.11x), asegúrese de que su Thor VM1 está conectado a la red. 2. Inicie RFTerm tocando el icono RFTerm en el escritorio.
  • Página 16: Reinicio Del Thor Vm1

    Para reiniciar el Thor VM1 con Windows CE 6.0: 1. Seleccione Inicio > Ajustes > Panel de control > Registro. 2. Toque el botón Arranque en caliente. Para reiniciar el Thor VM1 con todos los demás sistemas operativos Windows: 1. Seleccione Inicio > Apagado > Reinicio para reiniciar.
  • Página 17 Encontrará información de contacto para soporte técnico, servicio de productos y reparaciones en el sitio www.honeywellaidc.com. Garantía limitada Visite www.honeywellaidc.com/warranty_information para obtener información sobre la garantía de su producto. Documentación para el usuario Para descargar la documentación del usuario de Thor VM1 visite www.honeywellaidc.com.
