Dj MOVEIS 16.707 Instrucciones De Montaje

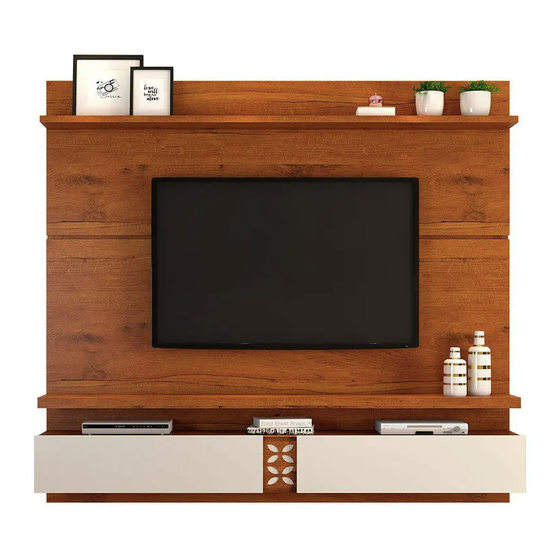

16.707 - PAINEL FORLI
Vista Explodida:
Detalle de las piezas
Parts detail
12
08
09
16
03
N° PEÇAS
01 Painel inferior
02 Base bancada
03 Lateral esquerda
04 Detalhe porta
05 Lateral direita
06 Base DVD
07 Tampo
08 Suporte inferior painel/parede
09 Travessa lateral inferior
10 Painel central
11 Painel superior
12 Travessa lateral superior
13 Travessa central
14 Suporte superior painel/parede
15 Prateleira superior
16 Porta esquerda
17 Porta direita
0
10 20 30
Cod.
Cod.
Assist.Téc.
A Bucha UX 8x50 nylon com aba
14427
B Cavilha 6x30mm
156
170 C Cavilha 8x20mm
D Distanciador 15mm preto
14165
E Dobradiça 26mm baixa
12450
F Calço 1 dobradiça 26mm
12795
Parafuso 3,5x40 cabeça chata
984 G
H Parafuso 4,0x12 cabeça flangeada
1043
I Parafuso 4,5x25 cabeça chata
10204
1041 J Parafuso 5,0x70 cabeça chata
K Parafuso 6,0x75 cabeça chata
14428
L Parafuso minifix light
10771
M Passa fio 40mm preto
183
187 N Sachê de cola
O Tambor minifix 15mm
157
P Batente silicone 8mm
2361
Q Limitador 265mm
13107
Tapa furo adesivo Rústico Terrara
16097
R
Tapa furo adesivo Rústico Malbec
10466
2018
Up-to-date on
Atualizado em:
Modernizacion en
CDIP-009-16.707
22/03/2018
Revisão - 00
14
15
11
13
10
07
06
01
04
02
PIECE
Bottom panel Panel inferior
Bench base Base de la bancada
Left side Lateral izquierdo
Door detail Detalle puerta
Right side Lateral derecho
DVD base Base DVD
Cover Tapa
Bottom panel/wall bracket Soporte inferior panel / pared
Lateral lower lock Bloqueo lateral inferior
Central panel Panel central
Top panel Panel superior
Lateral upper lock Bloqueo superior lateral
Central lock Bloqueo central
Top panel/wall bracket Soporte superior panel / pared
Top shelf Estante
Left door Puerta izquierda
Right door Puerta derecha
40 50 60 70
Acessórios / Accessories / Accesorios
UX bushing 8x50 nylon with flap
Dowel 6x30mm
Dowel 8x20mm
15mm black spacer
26mm low hinge
1 hinged chock 26mm
Screw 3,5x40 flathead
Screw 4,0x12 flanged head
Screw 4,5x25 flathead
Screw 5,0x70 flathead
Screw 6,0x75 flathead
Cam lock screw
Black plastic grommet
Sachet of glue
Cam lock nut 15mm
8mm Clear Self Adhesive Cushion
Stop door restrain
Tapa hole stickers Rústico Terrara
Tapa hole stickers Rústico Malbec
Ao solicitar assistência, informe o número da peça e código do acessório
When requesting assistance, tell the part number and serial number of accessory
Al solicitar asistencia, informe el número de pieza y número de serie del accesorio
DJ - Indústria e Comércio de Móveis Ltda.
Rua Juriti Vermelha nº 210 a 290 - Pq. Industrial V - Cx. Postal 2068 - CEP 86702-280 - Arapongas - Paraná - Brasil
Fone (55) (0**43) 3172-7777 - E-mail: sac@djmoveis.ind.br Site: www.djmoveis.ind.br
12
08
09
05
17
CÓD.
PIEZA
16838
16839
16840
16861
16862
16863
16864
16868
16869
16870
16871
16872
16873
16874
16875
16876
16877
80 90 100 110
Bucha UX 8x50 nylon con pestaña
Pin 6x30mm
Pin 8x20mm
Espaciador 15mm negro
Bisagra de 26mm baja
Base en cruz 1 bisagra 26mm
Tornillo 3,5x40 cabeza plana
Tornillo 4,0x12 cabeza embridada
Tornillo 4,5x25 cabeza plana
Tornillo 5,0x70 cabeza plana
Tornillo 6,0x75 cabeza plana
Tornillo minifix light
Pasacables negro
Bolsita de pegamento
Muebles conexión cam
Cojín autoadhesivo de 8 mm
Limitador de puerta
Tapa del agujero de pegatinas Rústico Terrara
Tapa del agujero de pegatinas Rústico Malbec
Instruções para a montagem do produto:
Separe as peças e acessórios de maneira organizada.
Separate the parts and accessories in an organized way.
Separe las piezas y accesorios de forma organizada
Forrar o chão com o papelão das embalagens.
Cover the floor with the cardboard from the pack.
Cubra el suelo con el papelón de los embalajes.
É necessário duas pessoas para montar o produto.
It's necessary two people to assembly the product.
Se requiere dos personas para montar el producto.
Ferramentas necessárias(não fornecidas)
Herramientas necesarias (no suministradas)
Required tools (not provided)
Chave
Chave
Philips Fenda Martelo
Cuidados para conservação e limpeza do móvel:
x
RÚST. TERRARA RÚST. MALBEC
OFF WHITE OFF WHITE
060 047
060 047
060 047
150 146
060 047
060 047
060 047
000 000
060 047
060 047
060 047
060 047
060 047
000 000
060 047
055 055
055 055
120 130 140 150
ENTENDENDO OS CÓDIGOS:
Qtd.
ENTENDIENDO LOS CÓDIGOS CARIBE EN LAS PIEZAS:
9
UNDERSTANDING THE CODES STAMPED IN THE PARTS:
18
18
0000. 000
2
4
4
color number
número de color
18
30
piece number
56
número de pieza
9
ENTENDENDO OS CÓDIGOS CARIMBADO NAS PEÇAS:
9
ENTENDIENDO LOS CÓDIGOS CARIBE EN LAS PIEZAS:
UNDERSTANDING THE CODES STAMPED IN THE PARTS:
6
2
00000
000 00
2
6
Número da peça
Piece number
4
Número de pieza
2 Número do lote
lot number
4 número de lote
Código do produto
4
Product number
Número de producto
Parafusadeira Furadeira
RÚST. MALBEC
DIMENSÕES
Qt
RÚST.MALBEC
(MM)
047 1830x430x15 01
047 1820x268x15 01
047 267x177x15 01
108 177x164x15 01
047 267x177x15 01
047 1820x268x15 01
047 1820x220x40 01
000 450x82x15 04
047 410x60x15 02
047 1830x610x15 01
047 1830x610x15 01
047 1250x60x15 02
047 1701x82x15 01
000 1366x82x15 02
047 1820x176x25 01
047 848x212x15 01
047 848x212x15 01
160 170 180 190
LEGENDA DE CORES:
COLOR SUBTITLE:
LEYENDA DE COLORES:
000 - MDF CRU
047 - RÚSTICO MALBEC
055 - OFF WHITE
060 - RÚSTICO TERRARA
150 - R.TERRARA/OFF WHITE
146 - R. MALBEC/OFF WHITE
108 - R. MALBEC/R.MALBEC
