Conexiones DMX512

En general, la conexión DMX512 se utiliza para el control inteli-
gente de equipos de iluminación, con un máximo de 512 canales.
Para reducir errores en las señales y evitar problemas de
transmisión e interferencias, se recomienda utilizar un termi-
nador DMX. Para generar una terminación, ubique un resistor
de 120 Ω y 1/4 W entre el pin 2 (DMX-) y el pin 3 (DMX+) de la
última unidad.

Modo de 4 canales

NEBULA 3 - 3W * 54PCS LED PAR LIGHT
Versión Español

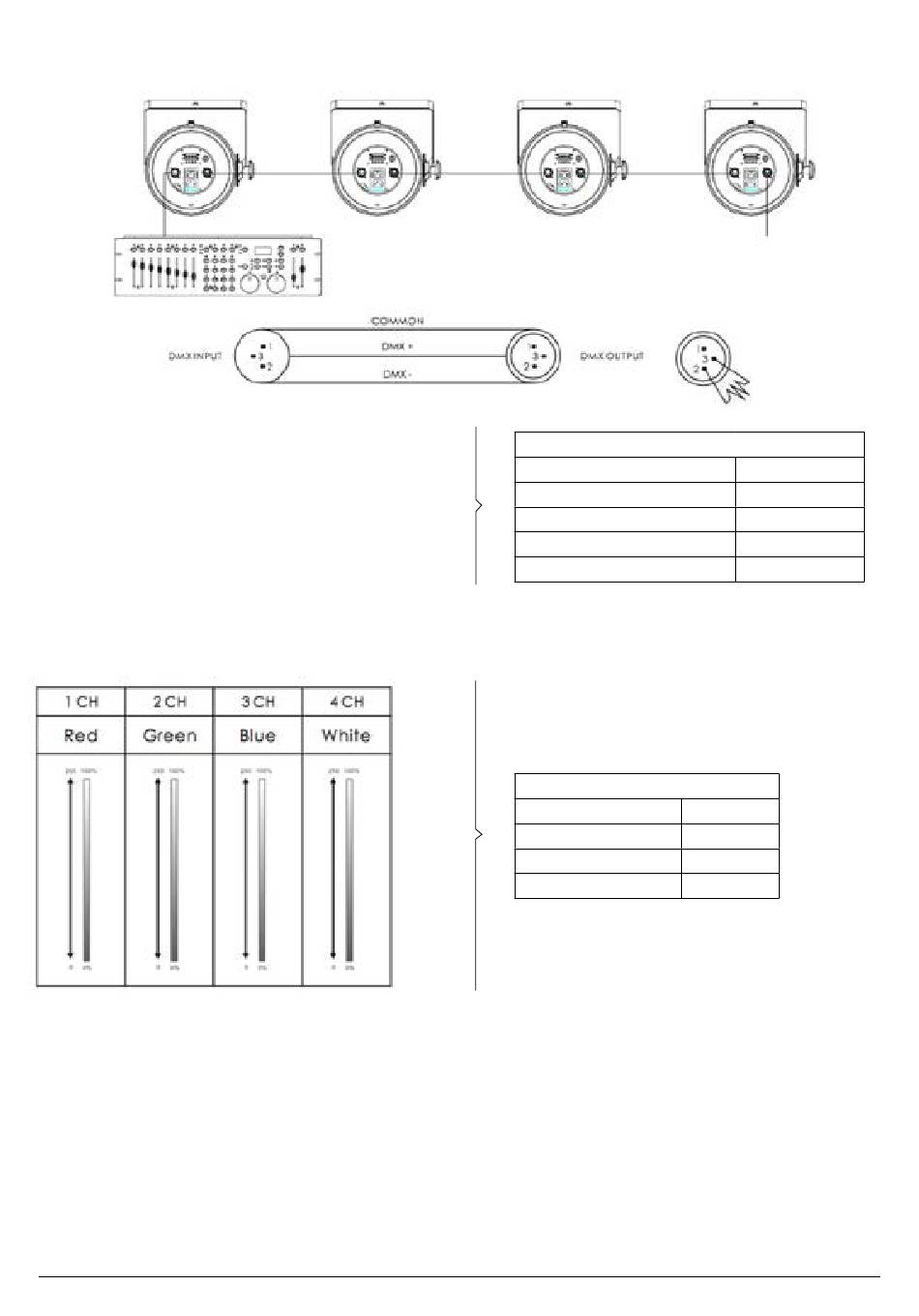

REfERENciAS dE LA iMAgEN
COMMON
DMX-
DMX INPUT
DMX OUTPUT
DMX+
REfERENciAS dE LA iMAgEN
Blue Azul
Green Verde
Red Rojo
White Blanco
COMÚN
DMX-
ENTRADA DMX
SALIDA DMX
DMX+
