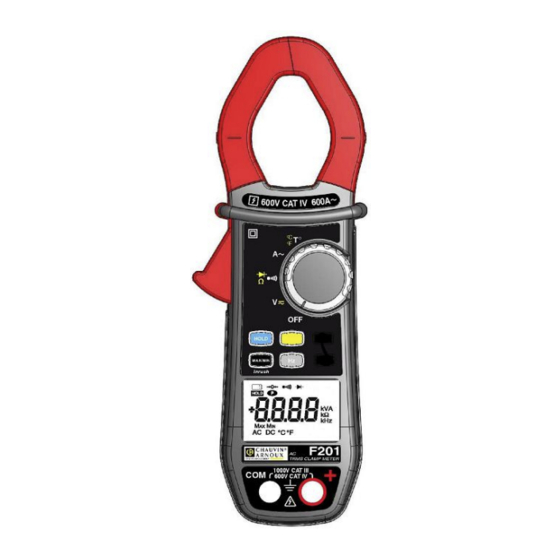

- Página 1 ES - Manual de instrucciones F201 Pinza multimétrica...
-
Página 2: Tabla De Contenido
ÍNDICE PRESENTACIÓN......................7 EL CONMUTADOR ......................8 LAS TECLAS DEL TECLADO ..................9 LA PANTALLA ........................ 10 1.3.1 Los símbolos de la pantalla ................. 10 1.3.2 Rebasamiento de las capacidades de medida (O.L) ........11 LOS BORNES ........................11 LAS TECLAS ......................12 TECLA ........................ - Página 3 3.11 MEDIDA DE FRECUENCIA (H ) ................. 23 3.11.1 Medida de frecuencia en tensión ..............23 3.11.2 Medida de frecuencia en intensidad............. 24 3.12 MEDIDA DE TEMPERATURA ..................25 3.12.1 Medida sin sensor externo ................25 3.12.2 Medida con sensor externo ................25 CARACTERÍSTICAS ....................
- Página 4 Usted acaba de adquirir una Pinza multimétrica F201 y le agradecemos la confianza que ha depositado en nosotros. Para conseguir las mejores prestaciones de su instrumento: : • lea detenidamente este manual de instrucciones, • respete las precauciones de uso Significado de los símbolos utilizados en el instrumento :...
- Página 5 PRECAUCIONES DE USO Este instrumento cumple con las normas de seguridad IEC 61010-1 y 61010-2-032 para tensiones de 1000 V en categoría III o de 600 V en categoría IV a una altitud inferior a 2.000 m y en interiores, con un grado de contaminación igual a 2 como máximo.
- Página 6 Como medida de seguridad y para evitar sobrecargas sucesivas en las entradas del instrumento, se recomienda realizar las operaciones de configuración únicamente cuando no está conectado a tensiones peligrosas. CATEGORÍAS DE MEDIDA Definición de las categorías de medida: CAT II : Circuitos directamente conectados a la instalación de baja tensión. Ejemplo: alimentación de aparatos electrodomésticos y de herramientas portátiles.
-
Página 7: Presentación
PRESENTACIÓN La pinza F201 es un instrumento profesional para las medidas de las magnitudes eléctricas que aúna las siguientes funciones : Medida de intensidad; Medida de corriente de inserción/sobreintensidad (True-Inrush); Medida de tensión; Medida de frecuencia;... -
Página 8: El Conmutador
EL CONMUTADOR El conmutador consta de cinco posiciones. Para acceder a las funciones , posicione el conmutador en la función elegida. Se valida cada posición con una señal acústica. Las funciones están descritas en la tabla a continuación ; Figura 2 : el conmutador N°... -
Página 9: Las Teclas Del Teclado
LAS TECLAS DEL TECLADO A continuación se muestran las cuatro teclas del teclado : Figura 3 : el teclas del teclado N° Función Véase § Memorización de los valores, bloqueo de la visualización Compensación de la resistencia de los cables para la 3.6.1 función de continuidad y ohmiómetro Selección del tipo de medida (AC o DC) -
Página 10: La Pantalla
LA PANTALLA A continuación se muestra la pantalla de la pinza multimétrica: Figura 4 : la pantalla N° Función Véase § Visualización de los modos seleccionados (teclas) Visualización de los valores y de las unidades de 3.12 medida Visualización de los modos MÁX./MÍN. Naturaleza de la medida (alterna o continua) Visualización de los modos seleccionados (conmutador) -
Página 11: Rebasamiento De Las Capacidades De Medida (O.L)
Voltio Hertz Amperio Ω Ohmio Prefijo mili- Prefijo kilo- Compensación de la resistencia de los cables Prueba de continuidad Prueba de diodo Visualización permanente (auto apagado desactivado) Indicador de pila gastada 1.3.2 Rebasamiento de las capacidades de medida (O.L) El símbolo O.L (Over Load) aparece en pantalla cuando se rebasa la capacidad de visualización. -
Página 12: Las Teclas
2 LAS TECLAS Las teclas del teclado funcionan cuando se pulsan de forma corta, larga o se mantienen pulsadas. En este capítulo, el icono representa las posiciones del conmutador para las cuales la tecla implicada surte efecto. TECLA Esta función permite: ... -
Página 13: Tecla
Asimismo, permite modificar los valores por defecto en modo configuración (véase § 3.4). Observación: la tecla no surte efecto en modo MAX/MIN, HOLD. Cada pulsación … permite sucesiva en - seleccionar AC o DC. En función de su selección, aparece AC o DC en pantalla. - seleccionar sucesivamente los modos Ω, prueba de diodo y volver a la prueba de... -
Página 14: El Modo Máx/Mín + Activación Del Modo Hold
2.3.2 El modo MÁX/MÍN + activación del modo HOLD Cada pulsación sucesiva … permite corto visualizar sucesivamente los valores MÁX./MÍN. detectados antes de pulsar la tecla Nota: la función HOLD no interrumpe la adquisición de nuevos valores MÁX., MÍN. 2.3.3 Acceso al modo True-INRUSH ( en posición Esta tecla permite la medida de las corrientes True-Inrush (corrientes de inserción... -
Página 15: Tecla
TECLA Esta tecla permite visualizar las medidas de frecuencia de una señal. Observación: esta tecla no funciona en corriente DC. 2.4.1 La función Hz en modo normal Cada pulsación sucesiva … permite visualizar: - el valor de la frecuencia de la señal medida - el valor de la medida corriente en tensión (V) o en corriente (A) 2.4.2... -
Página 16: Uso
3 USO PRIMERA PUESTA EN MARCHA Coloque la pila suministrada con el instrumento como se indica a continuación: Con un destornillador, desatornille el tornillo de la tapa (nº 1) situada en la parte posterior de la carcasa y abra la tapa; Inserte la pila en su alojamiento (nº... -
Página 17: Configuración
CONFIGURACIÓN Como medida de seguridad y para evitar sobrecargas sucesivas en las entradas del instrumento, se recomienda realizar las operaciones de configuración únicamente cuando no está conectado a tensiones peligrosas. 3.4.1 Programación de la resistencia máxima admisible para una continuidad Parar programar la resistencia máxima admisible para una continuidad, siga los siguientes pasos: Desde la posición OFF, mantenga pulsada la tecla... -
Página 18: Programación Del Umbral De Corriente En Medida True Inrush
3.4.3 Programación del umbral de corriente en medida True INRUSH Para programar el umbral de corriente de inicio de la medida True INRUSH, proceda como se indica a continuación: Desde la posición OFF, mantenga pulsada la tecla girando el conmutador hasta , hasta el final de la presentación “pantalla completa”... -
Página 19: Configuración Por Defecto
3.4.5 Configuración por defecto Para reinicializar la pinza con sus parámetros por defecto (o configuración de fábrica): A partir de la posición OFF, mantenga pulsada la tecla girando el conmutador hasta , hasta el final de la presentación “pantalla completa” y la emisión de una señal acústica, para entrar en el modo configuración. -
Página 20: Prueba De Continuidad
PRUEBA DE CONTINUIDAD Advertencia: Antes de realizar la prueba, asegúrese de que el circuito esté desconectado y los posibles condensadores descargados. Posicione el conmutador en ; aparece el símbolo Conecte el cable negro al borne COM y el cable rojo al “+”; Coloque las puntas de prueba o las pinzas cocodrilo en los bornes del circuito o componente a probar. -
Página 21: Medida De Resistencia Ω
MEDIDA DE RESISTENCIA Ω Advertencia: Antes de realizar la medida de resistencia, asegúrese de que el circuito esté desconectado y los posibles condensadores descargados. Posicione el conmutador en y pulse la tecla . Aparece el símbolo Ω; Conecte el cable negro al borne COM y el cable rojo al “+”; Coloque las puntas de prueba o las pinzas cocodrilo en los bornes del circuito o componente a medir. -
Página 22: Medida De Intensidad (A)
El valor de la medida aparece en la pantalla. MEDIDA DE INTENSIDAD (A) Al apretar el gatillo hacia el cuerpo del instrumento se abren las mordazas. La flecha situada en las mordazas de la pinza (véase el esquema de abajo) debe estar orientada en el sentido supuesto de la circulación de la corriente del generador hacia la carga. -
Página 23: Medida De La Corriente De Inserción O De Sobreintensidad (True Inrush)
3.10 MEDIDA DE LA CORRIENTE DE INSERCIÓN O DE SOBREINTENSIDAD (TRUE INRUSH) Para medir la corriente de arranque o de inserción, proceda como se indica a continuación: Posicione el conmutador en , luego abrace el único conductor implicado con la pinza. Mantenga pulsada la tecla . -
Página 24: Medida De Frecuencia En Intensidad
El valor de la medida aparece en la pantalla. 3.11.2 Medida de frecuencia en intensidad Posicione el conmutador en y pulse la tecla . Aparece el símbolo Hz; Abrace el único conductor implicado con la pinza. El valor de la medida aparece en la pantalla. -
Página 25: Medida De Temperatura
3.12 MEDIDA DE TEMPERATURA 3.12.1 Medida sin sensor externo Posicione el conmutador en La temperatura visualizada (intermitente) es la temperatura interna del instrumento, equivalente a la temperatura ambiente después de un período de estabilización térmica suficiente (al menos una hora). 3.12.2 Medida con sensor externo El instrumento mide la temperatura con una sonda par K. -
Página 26: Características
4 CARACTERÍSTICAS CONDICIONES DE REFERENCIA Condiciones de Magnitudes de influencia referencia Temperatura 23 °C ± 2 °C Humedad relativa 45% a 75% Tensión de alimentación 9,0 V ± 0,5 V Rango de frecuencia de la señal aplicada 45 – 65 Hz Señal sinusoidal pura √... -
Página 27: Medida De Tensión Ac
4.2.2 Medida de tensión AC desde 60,0 V 600V hasta 1000 V desde 0,15 V Rango de medida hasta 599,9 V hasta 59,99 V 1400 V pico o peak (1) Rango de medida de 0 a 100% del rango de medida especificado (2) Incertidumbres desde 0,15 V... -
Página 28: Medida De True-Inrush
Características específicas en modo MAX-MIN (desde 10 Hz hasta 1 kHz en AC, a partir de 0,30 A): • Incertidumbres: añada 1% L a los valores de la tabla de arriba. • Tiempo de captura de los extremos: 100 ms aproximadamente. 4.2.4 Medida de True-Inrush Rango de medida... -
Página 29: Prueba De Diodo
Características específicas en modo MAX-MIN: • Incertidumbres: añada 1% L a los valores de la tabla de arriba. • Tiempo de captura de los extremos: 100 ms aproximadamente. 4.2.7 Prueba de diodo Rango de medida desde 0,000 V hasta 3,199 V DC Rango de medida especificado 1 a 100% del rango de medida Incertidumbres... -
Página 30: Medida De Temperatura
Características específicas en modo MAX-MIN (desde 10 Hz hasta 5kHz en tension y desde 10 Hz hasta 1kHz en intensidad): • Incertidumbres: añada 1% L a los valores de la tabla de arriba. • Tiempo de captura de los extremos: 100 ms aproximadamente. 4.2.9 Medida de temperatura Función... -
Página 31: Características Constructivas
CARACTERÍSTICAS CONSTRUCTIVAS Carcasa Estructura rígida en policarbonato sobremoldeado en elastómero Mordazas En policarbonato Abertura: 34 mm Diámetro de la capacidad para abrazar: 34 mm Pantalla Pantalla LCD Dimensiones: 28 x 43.5 mm Dimensiones Al 222 x An 78 x P 42 mm Peso 340 g (con pilas) SUMINISTRO ELÉCTRICO... -
Página 32: Variaciones En El Rango De Utilización
VARIACIONES EN EL RANGO DE UTILIZACIÓN Influencia Magnitud de Rango de Magnitud influencia influencia influenciada Típica MÁX 0,1%L/10°C V AC 0,1%L/10°C 0,5%L/10°C + 2 ct V DC 1%L/10°C 1,5%L/10°C + 2ct Temperatura -20...+55 °C (0,2%L+1°C)/1 (0,3%L+2°C)/10°C T°C 0°C 0,1%L/10°C + 3ct Hz Ω... -
Página 33: Mantenimiento
5 MANTENIMIENTO El instrumento no contiene ninguna pieza que pueda ser sustituida por un personal no formado y no autorizado. Cualquier intervención no autorizada o cualquier pieza sustituida por piezas similares pueden poner en peligro seriamente la seguridad. LIMPIEZA • Desconecte cualquier cable del instrumento y posicione el conmutador en OFF. •... -
Página 34: Garantía
6 GARANTÍA Nuestra garantía tiene validez, salvo estipulación expresa, durante tres años a partir de la fecha de entrega del material. Extracto de nuestras Condiciones Generales de Venta, comunicadas a quien las solicite. La garantía no se aplicará en los siguientes casos: •... -
Página 35: Estado De Entrega
7 ESTADO DE ENTREGA La pinza multimétrica F201 se suministra en su caja de embalaje con: • 2 cables banana-punta de prueba rojo y negro • 1 termopar-cable K con conector banana • 1 pila 9 V • 1 bolsa de transporte •...
