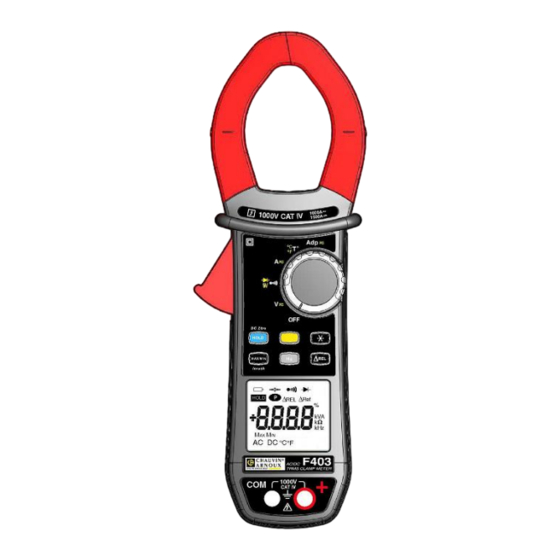

- Página 1 PINZA MULTIMÉTRICA F403 El modelo Chauvin Arnoux F403 es el equivalente al modelo AEMC 403 ESPAÑOL Manual de instrucciones...
-
Página 2: Tabla De Contenido
Pinza Multimétrica F403 Español ÍNDICE PRESENTACIÓN ....................... 7 EL CONMUTADOR ...................... 8 LAS TECLAS DEL TECLADO..................9 LA PANTALLA......................10 1.3.1 Los símbolos de la pantalla ................. 10 1.3.2 Rebasamiento de las capacidades de medida (O.L)........11 LOS BORNES....................... 11 LAS TECLAS ...................... - Página 3 Español Pinza Multimétrica F403 MEDIDA DE INTENSIDAD (A)................. 23 3.9.1 Medida en AC ....................23 3.9.2 Medida en DC....................24 3.10 MEDIDA DE LA CORRIENTE DE INSERCIÓN O DE SOBREINTENSIDAD (TRUE INRUSH)........................25 3.11 MEDIDA DE FRECUENCIA (H )................25 3.11.1...
- Página 4 Pinza Multimétrica F403 Español Usted acaba de adquirir una Pinza multimétrica F403 y le agradecemos la confianza que ha depositado en nosotros. Para conseguir las mejores prestaciones de su instrumento: lea detenidamente este manual de instrucciones, respete las precauciones de uso Significado de los símbolos utilizados en el instrumento :...
- Página 5 Español Pinza Multimétrica F403 PRECAUCIONES DE USO Este instrumento cumple con las normas de seguridad IEC 61010-1 y 61010-2-032 para tensiones de 1.000 V en categoría IV a una altitud inferior a 2.000 m y en interiores, con un grado de contaminación igual a 2 como máximo.
- Página 6 Pinza Multimétrica F403 Español Como medida de seguridad y para evitar sobrecargas sucesivas en las entradas del instrumento, se recomienda realizar las operaciones de configuración únicamente cuando no está conectado a tensiones peligrosas. CATEGORÍAS DE MEDIDA Definición de las categorías de medida: CAT II : Circuitos directamente conectados a la instalación de baja tensión.
-
Página 7: Presentación
Español Pinza Multimétrica F403 1 PRESENTACIÓN La pinza F403 es un instrumento profesional para las medidas de las magnitudes eléctricas que aúna las siguientes funciones : Medida de intensidad; Medida de corriente de inserción/sobreintensidad (True-Inrush); Medida de tensión;... -
Página 8: El Conmutador
Pinza Multimétrica F403 Español EL CONMUTADOR El conmutador posee seis posiciones. Para acceder a las funciones posicione el conmutador en la función elegida. Se valida cada posición con una señal acústica. Las funciones están descritas en la tabla a continuación ;... -
Página 9: Las Teclas Del Teclado
Español Pinza Multimétrica F403 LAS TECLAS DEL TECLADO A continuación se muestran las cinco teclas del teclado : Figura 3 : el teclas del teclado N° Función Véase § Memorización de los valores, bloqueo de la visualización Compensación del cero A 3.9.2... -
Página 10: La Pantalla
Pinza Multimétrica F403 Español LA PANTALLA A continuación se muestra la pantalla de la pinza multimétrica: Figura 4 : la pantalla N° Función Véase § Visualización de los modos seleccionados (teclas) Visualización de los valores y de las unidades de 3.12... -
Página 11: Rebasamiento De Las Capacidades De Medida (O.L)
Español Pinza Multimétrica F403 Valor RMS mínimo Voltio Hertz Amperio Porcentaje Ω Ohmio Prefijo mili- Prefijo kilo- Compensación de la resistencia de los cables Prueba de continuidad Prueba de diodo Visualización permanente (auto apagado desactivado) Indicador de pilas gastadas 1.3.2 Rebasamiento de las capacidades de medida (O.L) -
Página 12: Las Teclas
Pinza Multimétrica F403 Español 2 LAS TECLAS Las teclas del teclado funcionan cuando se pulsan de forma corta, larga o se mantienen pulsadas. Las teclas ofrecen nuevas funciones y permiten detectar y adquirir parámetros complementarios de las medidas elementales tradicionales. -
Página 13: Tecla (Función 2 A )
Español Pinza Multimétrica F403 Asimismo, véase § 2.4.2 y § 2.5.2 para la función de la tecla con la función de la tecla y de la tecla TECLA (FUNCION 2 Esta tecla permite seleccionar el tipo de medida (AC, DC) así como las funciones secundarias marcadas en amarillo frente a las posiciones correspondientes del conmutador. -
Página 14: Tecla
Pinza Multimétrica F403 Español TECLA 2.4.1 En modo normal Esta tecla activa la detección de los valores MÁX. y MÍN. de las medidas realizadas. Máx. y Mín. son los valores promedios extremos en continuo o RMS extremos en alterno. Observación: en este modo, la función “auto apagado automático”... -
Página 15: Acceso Al Modo True-Inrush ( En Posición )
Español Pinza Multimétrica F403 2.4.3 Acceso al modo True-INRUSH ( en posición Esta tecla permite la medida de las corrientes Inrush (corrientes de inserción al arranque o sobreintensidad en régimen establecido), únicamente para las corrientes AC o DC. Cada pulsación …... -
Página 16: La Función Hz + Activación Del Modo Hold
Pinza Multimétrica F403 Español 2.5.2 La función Hz + activación del modo HOLD Cada pulsación … permite sucesiva en - memorizar la frecuencia - visualizar sucesivamente el valor memorizado de la frecuencia y luego el de la tensión o de la... -
Página 17: Uso
Español Pinza Multimétrica F403 3 USO PRIMERA PUESTA EN MARCHA Coloque las pilas suministradas con el instrumento como se indica a continuación: Con un destornillador, desatornille el tornillo de la tapa (nº 1) situada en la parte posterior de la carcasa y abra la tapa;... -
Página 18: Configuración
Pinza Multimétrica F403 Español CONFIGURACIÓN Como medida de seguridad y para evitar sobrecargas sucesivas en las entradas del instrumento, se recomienda realizar las operaciones de configuración únicamente cuando no está conectado a tensiones peligrosas. 3.4.1 Programación de la resistencia máxima admisible para una continuidad Parar programar la resistencia máxima admisible para una continuidad, siga los... -
Página 19: Cambio De Unidad En Medida De Temperatura
Español Pinza Multimétrica F403 El valor memorizado por defecto es 10%, representando el 110% de la corriente establecida medida. Los valores posibles son 5%, 10%, 20%, 50%, 70%, 100%, 150%, 200%. Para cambiar el valor del umbral, pulse la tecla . -
Página 20: Configuración Por Defecto
Pinza Multimétrica F403 Español 3.4.6 Configuración por defecto Para reinicializar la pinza con sus parámetros por defecto (o configuración de fábrica): A partir de la posición OFF, mantenga pulsada la tecla girando el conmutador hasta , hasta el final de la presentación “pantalla completa”... -
Página 21: Prueba De Continuidad
Español Pinza Multimétrica F403 PRUEBA DE CONTINUIDAD Advertencia: Antes de realizar la prueba, asegúrese de que el circuito esté desconectado y los posibles condensadores descargados. Posicione el conmutador en ; aparece el símbolo Conecte el cable negro al borne COM y el cable rojo al “+”;... -
Página 22: Medida De Resistencia
Pinza Multimétrica F403 Español MEDIDA DE RESISTENCIA Advertencia: Antes de realizar la medida de resistencia, asegúrese de que el circuito esté desconectado y los posibles condensadores descargados. Posicione el conmutador en y pulse la tecla . Aparece el símbolo Ω;... -
Página 23: Medida De Intensidad (A)
Español Pinza Multimétrica F403 El valor de la medida aparece en la pantalla. MEDIDA DE INTENSIDAD (A) Al apretar el gatillo hacia el cuerpo del instrumento se abren las mordazas. La flecha situada en las mordazas de la pinza (véase el esquema de abajo) debe estar orientada en el sentido supuesto de la circulación de la corriente del... -
Página 24: Medida En Dc
Pinza Multimétrica F403 Español El valor de la medida aparece en la pantalla. 3.9.2 Medida en DC Para medir la intensidad en DC, si no aparece « 0 » en pantalla, corrija previamente el cero DC como se indica a continuación : Paso 1 : para corregir el cero DC Importante : La pinza no debe abrazar el conductor durante la corrección del cero... -
Página 25: Medida De La Corriente De Inserción O De Sobreintensidad (True Inrush)
Español Pinza Multimétrica F403 El valor de la medida aparece en la pantalla. 3.10 MEDIDA DE LA CORRIENTE DE INSERCIÓN O DE SOBREINTENSIDAD (TRUE INRUSH) Observación : la medida sólo se puede realizar en modo AC o DC. Para medir la corriente Inrush de arranque o de inserción, proceda como se indica a continuación:... -
Página 26: Medida De Frecuencia En Tensión
Pinza Multimétrica F403 Español 3.11.1 Medida de frecuencia en tensión Para medir la frecuencia en tensión, proceda como se indica a continuación: Posicione el conmutador en y pulse la tecla . Aparece el símbolo Hz; Seleccione AC pulsando la tecla amarilla hasta la elección... -
Página 27: Medida De Temperatura
Español Pinza Multimétrica F403 3.12 MEDIDA DE TEMPERATURA 3.12.1 Medida sin sensor externo Posicione el conmutador en La temperatura visualizada (intermitente) es la temperatura interna del instrumento, equivalente a la temperatura ambiente después de un período de estabilización térmica suficiente (al menos una hora). -
Página 28: Medida En Función Adaptador
Pinza Multimétrica F403 Español 3.13 MEDIDA EN FUNCIÓN ADAPTADOR Esta función permite conectar cualquier adaptador/sensor convirtiendo una magnitud eléctrica o física en tensión continua o alterna, y tener una lectura directa inmediata de la medida sin aplicar un coeficiente de conversión. -
Página 29: Características
Español Pinza Multimétrica F403 El valor de la medida aparece en la pantalla. 4 CARACTERÍSTICAS CONDICIONES DE REFERENCIA Condiciones de Magnitudes de influencia referencia Temperatura: 23 °C ± 2 °C Humedad relativa: 45% a 75% Tensión de alimentación: 6,0 V ± 0,5 V Rango de frecuencia de la señal aplicada:... -
Página 30: Medida De Tensión En Dc
Pinza Multimétrica F403 Español 4.2.1 Medida de tensión en DC desde 0,00 V desde 100,0 V Rango de medida 1.000 V (1) hasta 99,99 V hasta 999,9 V Rango de medida de 0 a 100% del rango de medida especificado... -
Página 31: Medida De Intensidad En Dc
Español Pinza Multimétrica F403 Características específicas en modo MÁX./MÍN. (desde 10 Hz hasta 1kHz en AC, y a partir de 0,30 V) : Incertidumbres: añada 1% L a los valores de la tabla de arriba. Tiempo de captura de los extremos: 100 ms aproximadamente. -
Página 32: Medida De True-Inrush
Pinza Multimétrica F403 Español Incertidumbres (cero corregido): añada 1% L a los valores de la tabla de arriba. Tiempo de captura de los extremos: 100 ms aproximadamente. 4.2.5 Medida de True-Inrush desde 10 A hasta desde 10 A hasta... -
Página 33: Prueba De Diodo
Español Pinza Multimétrica F403 Características específicas en modo MAX-MIN: Incertidumbres: añada 1% L a los valores de la tabla de arriba. Tiempo de captura de los extremos: 100 ms aproximadamente. 4.2.8 Prueba de diodo Rango de medida desde 0,000 V hasta 3,199 V DC... -
Página 34: Medida De Temperatura
Pinza Multimétrica F403 Español 4.2.10 Medida de temperatura Función Temperatura externa Tipo de sensor Par K Rango de -60,0 °C a +999,9 °C +1.000 °C a +1.200 °C medida -76,0 °F a +1.831,8 °F +1.832 °F a +2.192 °F Rango de... -
Página 35: Condiciones De Entorno
Español Pinza Multimétrica F403 4.2.11.2 En modo AC Rango de medida (1) 5,0-999,9 mV 1,00-9,99 V Rango de medida 0 a 100% del especificado (2) 1 a 100% del rango de medida rango de medida Incertidumbres desde 5,0 mV hasta 99,9 mV 1% L + 3 cts ±... -
Página 36: Características Constructivas
Pinza Multimétrica F403 Español CARACTERÍSTICAS CONSTRUCTIVAS Carcasa: Estructura rígida en policarbonato sobremoldeado en elastómero Mordazas: En policarbonato Abertura: 48 mm Diámetro de la capacidad para abrazar: 48 mm Pantalla: Pantalla LCD Retroiluminación azul Dimensiones: 41 x 48 mm Dimensiones: Al 272 x An 92 x P 41 mm... -
Página 37: Variaciones En El Rango De Utilización
Español Pinza Multimétrica F403 VARIACIONES EN EL RANGO DE UTILIZACIÓN Influencia Magnitud de Rango de Magnitud influencia influencia influenciada Típica MÁX 0,1%L/10°C V AC 0,5%L/10°C + 2 ct V DC 0,1%L/10°C 1,5%L/10°C + 2ct* Temperatura -20...+55 °C 1%L/10°C* (0,3%L+2°C) T°C (0,2%L+1°C) -
Página 38: Mantenimiento
Le aconsejamos una verificación anual de este instrumento. Para las verificaciones y calibraciones, contacte con nuestros laboratorios de metrología acreditados (solicítenos información y datos), con la filial Chauvin Arnoux o con el agente de su país. REPARACIÓN Para las reparaciones ya sean en garantía y fuera de garantía, devuelva el... -
Página 39: Garantía
daños debidos a golpes, caídas o inundaciones. 7 ESTADO DE ENTREGA La pinza multimétrica F403 se suministra en su caja de embalaje con: 2 cables banana-banana rojo y negro ... - Página 40 Tel: +86 21 65 21 51 96 - Fax: +86 21 65 21 61 07 SCANDINAVIA - CA Mätsystem AB USA - Chauvin Arnoux Inc - d.b.a AEMC Instruments Box 4501 - SE 18304 TÄBY 200 Foxborough Blvd. - Foxborough - MA 02035...
