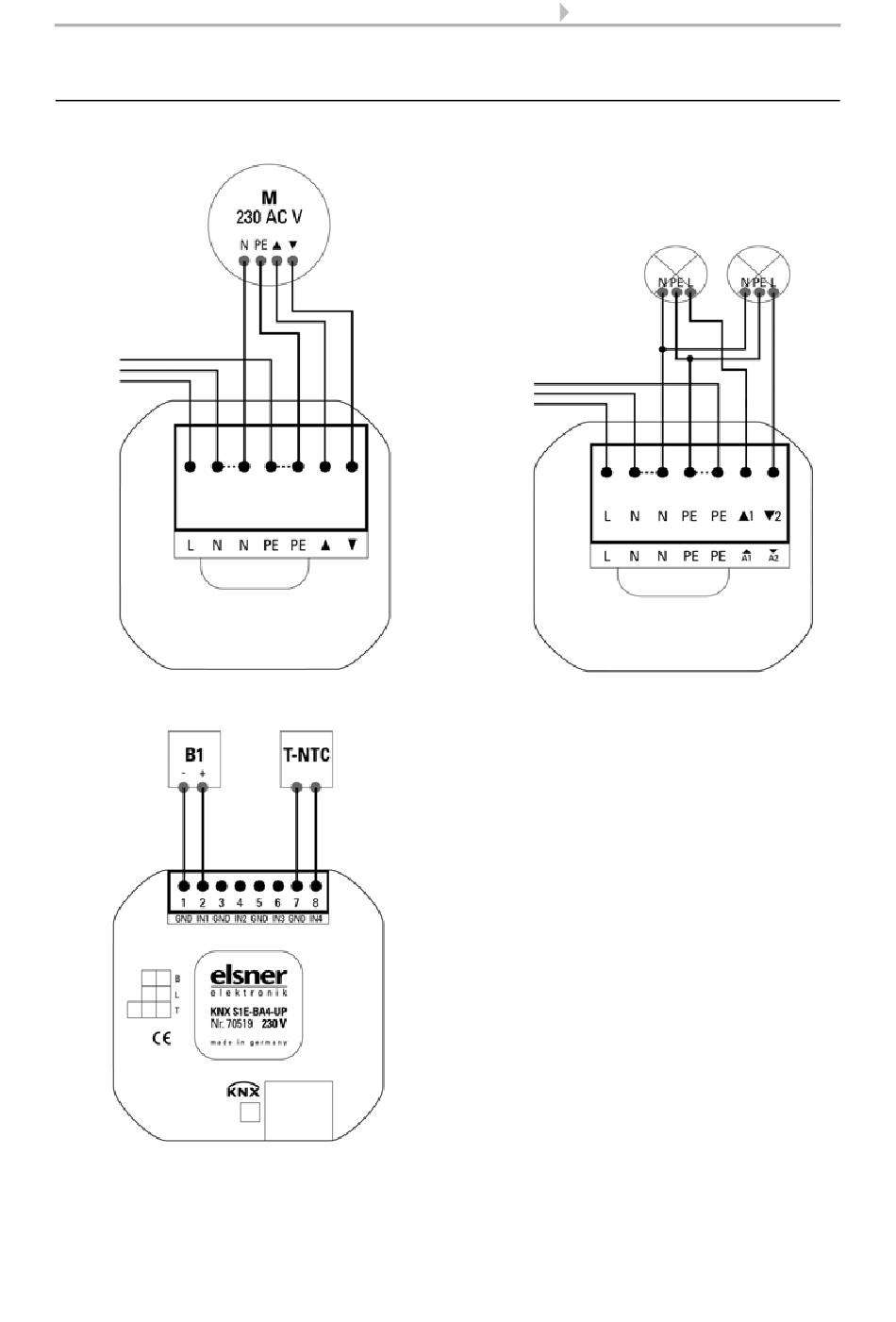

2.3.1. Ejemplo de conexión
Accionamiento de 230 V en
la salida:
Red
(230 V)
Entradas:
Actuadores KNX S1E-UP Estado: 26.04.2018 • a partir de la version software 4.00, ETS version 4.0 •
Reservado el derecho de realizar cambios técnicos. Salvo errores u omisiones.
8 Instalación y puesta en servicio
Dos consumidores de 230 V
en la salida:
Consumidores 1 Consumidores 2
Red
(230 V)
Ejemplo de KNX S1E-BA4-UP con
contacto binario en la entrada 1 y sensor de
temperatura T-NTC en la entrada 4.
Conexión del sensor de temperaturas inde-
pendiente de la polaridad.
