INSTRUCTIONS POUR L'ASSEMBLAGE

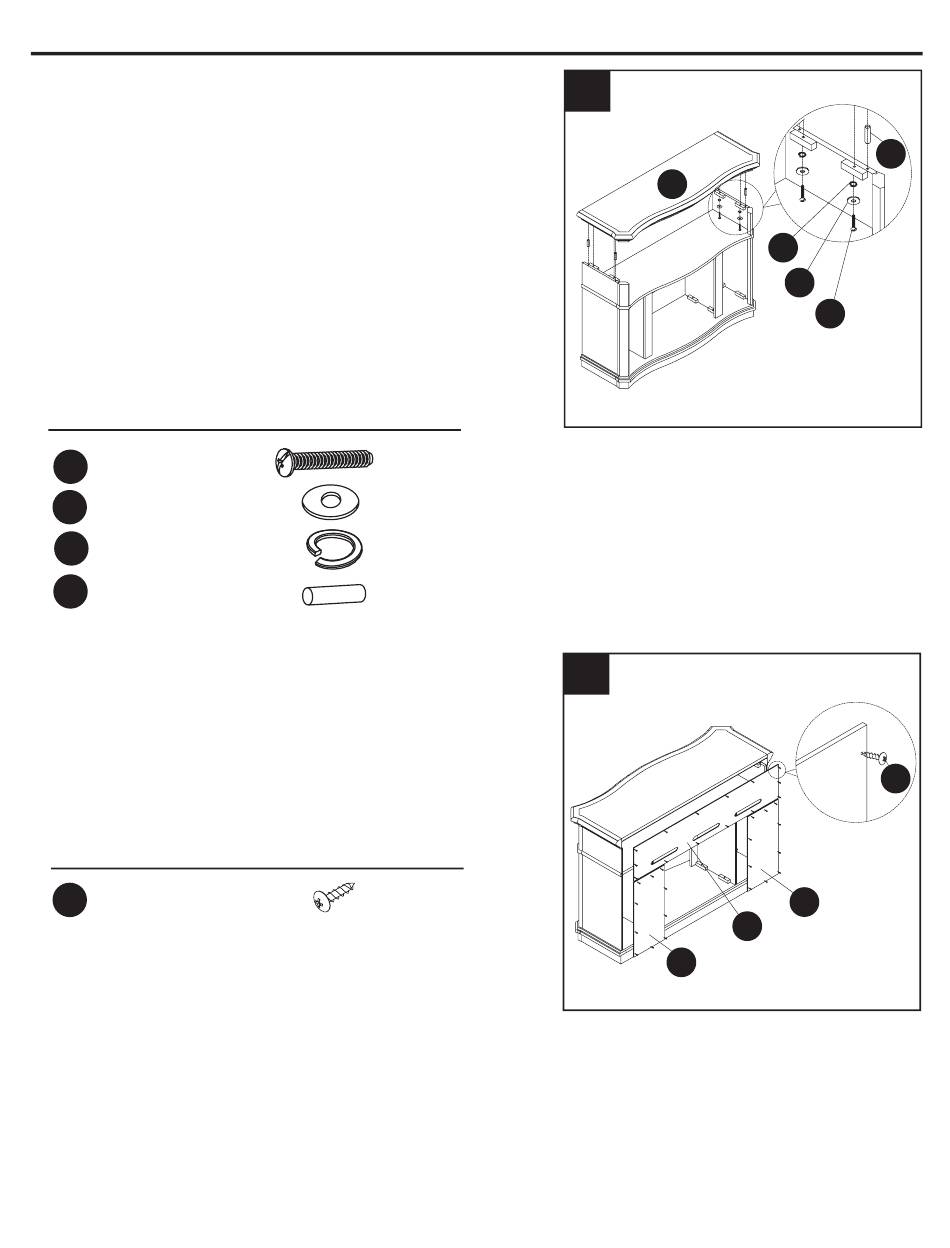

7. L'ensemble debout, insérer quatre goujons (DD)
dans les trous prépercés situés dans le dessus
des bords de l'ensemble. Glisser le panneau
supérieur (A) par-dessus les goujons (DD) de
manière à ce que les goujons rentrent dans les
trous prépercés situés sur le bord inférieur.
Introduire deux boulons (AA) dans des rondelles
plates (BB), des rondelles frein (CC), les trous
prépercés situés dans les blocs du bord et dans
les trous prépercés situés dans le panneau
supérieur (A). Serrer à l'aide d'un tournevis
cruciforme (non inclus).
Répéter du côté opposé.
Quincaillerie utilisée
Boulon
AA
Rondelle
BB
Rondelle de blocage
CC
Goujon
DD
8. Fixer le panneau arrière supérieur (M) et les
panneaux arrière inférieurs (L) en insérant des
vis (EE) dans les trous prépercés et en les
serrant à l'aide d'un tournevis cruciforme
(non inclus).
Quincaillerie utilisée
EE
Vis
7
x 4
x 4
x 4
x 4
8
x 34
