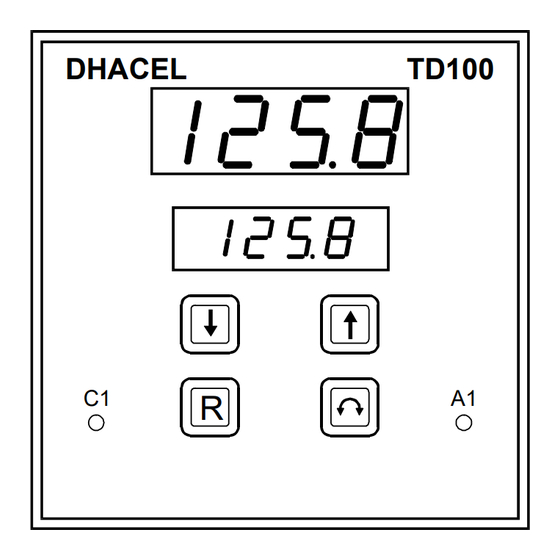

DHACEL TD-100 P Manual De Uso E Instalación

Controlador y programador de temperaturas

Publicidad

Enlaces rápidos

DHACEL
Controlador y Programador
de Temperaturas
Modelo
TD - 100 P
Manual de Uso e Instalación
1

Publicidad

Tabla de contenido
loading

Resumen de contenidos para DHACEL TD-100 P

  • Página 1 DHACEL Controlador y Programador de Temperaturas Modelo TD - 100 P Manual de Uso e Instalación...
  • Página 2 Instalación: 1.- Instalación Mecánica Dimensiones Externas: 96 m.m. 115 m.m. DHACEL TD100 Calado del Panel: 90.5 mm. +0,5 -0,0 Instalación: 1.- preparar el calado en el frente del gabinete donde se colocará el contador del tamaño indicado en “Calado del Panel”.
  • Página 3 2.- Instalación Eléctrica. Etiqueta de Conexiones Típica: De acuerdo a lo marcado en los cuadros pequeños es el Salida Control Salida Auxiliar Relé Relé tipo de salida que se instaló en fábrica. Lógica 12V@10A Lógica 12V@10A Analógica 4-20mA Analógica 4-20mA Debido a que estas salidas son modulares, pueden ser Analógica 0-10Vcc Analógica 0-10Vcc...
  • Página 4: Etiqueta De Conexiones Para Salida Lógica

    Etiqueta de Conexiones para Salida Lógica: Salida Control Salida Lógica 15 Vcc @ 15mA Circuito Típico de Conexiones para Salida Lógica: Este tipo de salidas son usadas generalmente para manejo de relés de estado sólido. La salida es de aproximadamente 15 Vcc y de una 10 11 12 13 14 15 16 17 18 corriente de 15 mA.
  • Página 5: Descripción De Funcionamiento

    DESCRIPCIÓN DE FUNCIONAMIENTO: El controlador modelo TD-100 ( en todas sus variaciones) es un equipo totalmente configurable para ser utilizado en diferentes aplicaciones con solo cambiar su configuración. El controlador dispone un set de parámetros de operador y un set de parámetros de configuración.
  • Página 6 DIAGRAMA DE NAVEGACIÓN: 123.0 0000. ---- ---- ---- ---- 123.0 Cod1 45.0 --0.0 J bt 1 S1 rs 1 Sp 1 Li 1 123.0 10.0 200.0 SP 1 1 E1 ab 1 ofs1 AL 1 Ls 1 10.0 1.000 AL 1 1 t1 pr 1 gAn1...
  • Página 7 PARÁMETROS DE OPERADOR En esta sección encontramos el listado de parámetros que podrá acceder el operador. Más adelante se verá que este listado podrá ser modificado de acuerdo al uso del controlador. El controlador siempre comienza en esta pantalla, es la "Pantalla 123.0 Inicial".
  • Página 8 PARÁMETROS PARA HACER PROGRAMAS de Temperatura vs. Tiempo: Estando en la pantalla inicial, es decir leyendo la temperatura de proceso en el display superior y el Set-Point en el inferior, apretando por más de un segundo el botón de “enter”,aparecerá la siguiente pantalla: En este listado de parámetros podemos preparar programas de temperatura en función del tiempo.
  • Página 9 PARÁMETROS DE SINTONÍA: Una vez puesto el número clave en forma correcta y apretando el botón de “enter” por más de un segundo, aparecerán los parámetros de sintonía: RESET, Con las flechas se cambia este valor. Este parámetro permite corregir la diferencia entre el valor de proceso y el Set-Point cuando el equipo está...
  • Página 10: Parámetros De Calibración

    PARÁMETROS DE CALIBRACIÓN: En los parámetros de Calibración se seleccionan el sensor y ajustan los valores medidos. TIPO DE SENSOR: Con las teclas de flechas se selecciona el tipo de sensor a J bt ser utilizado. Se ofrecen las siguientes posibilidades: J bt (Jbaja temperatura), J At(alta temperatura), PtnL, K At, S, r , t, Pt (pt100), Lin 1, Lin 2, Lin 3, Lin 4 (entradas lineales).
  • Página 11 PARÁMETROS DE "SET": En este listado de parámetros se puede configurar el modo de operación del instrumento. MODO DEL SET POINT: Selecciona el modo de acción de la salida de control. Los valores posibles son: Calefacción (CAL): salida conectada para temperaturas menores que el set point, Refrigeración (rEF): inverso al anterior.
  • Página 12: Parámetros De "Límites"

    Parámetros de "Límites": PARÁMETROS DE LÍMITE: Permiten limitar los valores mínimos y máximos del set point y de la potencia de la salida de control. LÍMITE INFERIOR DEL SET POINT DE CONTROL PRINCIPAL expresado en grados centígrados. Li 1 LÍMITE SUPERIOR DEL SET POINT DE CONTROL PRINCIPAL expresado en grados centígrados.
  • Página 13: Sintonía Automática

    1.- Sintonía Automática: El controlador tiene la posibilidad de ajustar automáticamente los parámetros: Ancho de banda proporcional (Ab), constante de Integración (In) y Constante de Derivación (dr). Uso de la sintonía automática: a) Siguiendo el diagrama de navegación ingresar en los parámetros de (tUn) y oprimiendo y soltando “enter”...
  • Página 14: Modo Manual

    2.- Modo manual: El controlador puede trabajar variando la potencia de salida de forma manual independiente de la temperatura medida y la del Set-Point. La potencia puede ser ajustada (manualmente) entre 0% y 100%. Para poder hacer esto hay que poner en los parámetros de SEt el controlador en bL 1(ver más adelante en capítulo de “Versión”).
  • Página 15 3.- Soft-Start o calefacción suave: Algunos sistemas, como los de colada caliente, precisan de una calefacción inicial suave. Esto se puede lograr disminuyendo la potencia entregada al sistema desde el momento en que comienza a funcionar hasta una temperatura determinada a partir de la cual será entregada la potencia total. Habilitación de Soft-Start: a) En los parámetros de SEt poner el controlador en bl 1 (ver más adelante en capítulo de “Versión”).
  • Página 16 4.- Versión: Tal como indica el diagrama de navegación existe una serie de parámetros del instrumento que solo pueden ser ingresados a través de un código. Cod 1 Estando en la pantalla anterior y colocando el número de código adecuado, podremos acceder a todos los parámetros del instrumento para poder hacer un "seteo"...
  • Página 17: Función "Bkr1"

    Función “bKr” : Este modo de funcionamiento es usado en sistemas donde se debe mantener la temperatura constante durante un tiempo determinado y luego de ese tiempo accionar una alarma para dar aviso que de la terminación de ese ciclo. La activación de la alarma permite conocer que el tiempo ha llegado a su fin pero la temperatura se sigue manteniendo en el valor anterior.
  • Página 18 5.- oprimiendo la tecla de “flecha arriba”, el controlador comienza el ciclo de trabajo, cuando la temperatura llegue a la programada en el punto 3 comenzará a contar el tiempo programado, en este momento se verá destellar el punto situado en el lateral derecho del display inferior, al llegar al tiempo el controlador dejará de calefaccionar, conectará...
  • Página 19 5.- Funcionamiento de los Programas de Temperatura: Descripción: Al ejecutar un Programa de Temperatura, el Set-Point del controlador varía en función del tiempo según una curva determinada. Generalmente esta curva se trata de una quebrada compuesta por rampas y mesetas (ramp &...
  • Página 20: Como Ingresar Un Programa En El Controlador

    6.- Como Ingresar un Programa en el Controlador: Veremos a continuación los pasos a seguir para cargar el programa de la figura del punto 5. De acuerdo al diagrama de navegación, debemos ubicarnos en los parámetros de Programa(PrG). Una vez en este lugar con la tecla "Enter"...
  • Página 21: Como Ejecutar Un Programa

    7.- Como ejecutar un programa: Una vez que se cargó un programa (o más de uno), para hacer que este comience a ejecutarse, se deberá hacer lo siguiente: Ubicarse en la pantalla inicial en la cual veremos solo la temperatura de proceso y el set-point, oprimiendo “enter”...
  • Página 22: Rangos De Medición

    8.- Rangos de medición a) Medición: Ajuste de cero y rango para las escalas lineales Sensores y escalas: Sensores seleccionables por el usuario entre: Siete sensores de temperatura diferentes y entradas lineales. Entradas desde – 10mV a + 50mV Entrada Indicación Termopar “Jbt”...
