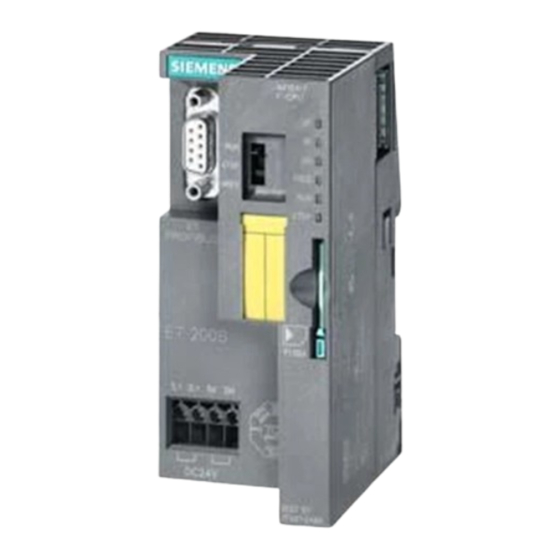

Siemens SIMATIC ET 200S Manual De Producto
Ocultar thumbs
Ver también para SIMATIC ET 200S:
- Manual (512 páginas) ,
- Instrucciones de servicio (402 páginas) ,
- Manual de montaje y de manejo (254 páginas)
Publicidad
Enlaces rápidos
SIMATIC Periferia descentralizada ET 200S Módulo electrónico digital 2DO DC24V/0,5A ST (6ES7132-4BB01-0AA0)
SIMATIC
Periferia descentralizada ET 200S
Módulo electrónico digital
2DO DC24V/0,5A ST
(6ES7132-4BB01-0AA0)
Manual de producto
04/2007
A5E01278919-01
Prólogo
______________
Características
______________
Diagnóstico
1
2
Publicidad
Manuales relacionados para Siemens SIMATIC ET 200S
Resumen de contenidos para Siemens SIMATIC ET 200S
- Página 1 Prólogo SIMATIC Periferia descentralizada ET 200S Módulo electrónico digital 2DO DC24V/0,5A ST (6ES7132-4BB01-0AA0) ______________ Características ______________ Diagnóstico SIMATIC Periferia descentralizada ET 200S Módulo electrónico digital 2DO DC24V/0,5A ST (6ES7132-4BB01-0AA0) Manual de producto 04/2007 A5E01278919-01...
- Página 2 El equipo o los componentes del sistema sólo se podrán utilizar para los casos de aplicación previstos en el catálogo y en la descripción técnica, y sóloassociado a los equipos y componentes de Siemens y de tercera que han sido recomendados y homologados por Siemens. El funcionamiento correcto y seguro del producto presupone un transporte, un almacenamiento, una instalación y un montaje conforme a las prácticas de la...
-
Página 3: Prólogo
Si tiene preguntas relacionadas con el uso de los productos descritos en este manual de producto a las que no encuentre respuesta aquí, póngase en contacto con su representante de más próximo de Siemens. http://www.siemens.com/automation/partner Encontrará una guía de orientación sobre la oferta de documentación técnica de los distintos productos y sistemas SIMATIC en: http://www.siemens.com/automation/simatic/portal... - Página 4 SIMATIC S7, ofrecemos los cursos correspondientes. Diríjase a su centro de formación regional o a la central en D-90327 Nürnberg, Alemania. Teléfono: +49 (911) 895-3200. http://www.siemens.com/sitrain Servicio de asistencia técnica Puede dirigirse al servicio de asistencia técnica de todos los productos A&D ●...
-
Página 5: Tabla De Contenido
Índice Prólogo ..............................3 Características............................7 Módulo electrónico digital 2DO DC24V/0,5A ST (6ES7132-4BB01-0AA0)........7 Diagnóstico.............................. 11 Diagnóstico con indicador LED....................11 Índice alfabético............................13 Módulo electrónico digital 2DO DC24V/0,5A ST (6ES7132-4BB01-0AA0) Manual de producto, 04/2007, A5E01278919-01... -
Página 6: Índice
Índice Módulo electrónico digital 2DO DC24V/0,5A ST (6ES7132-4BB01-0AA0) Manual de producto, 04/2007, A5E01278919-01... -
Página 7: Características
Características Módulo electrónico digital 2DO DC24V/0,5A ST (6ES7132-4BB01-0AA0) Características ● Módulo electrónico digital con dos salidas ● Intensidad de salida 0,5 A por salida ● Tensión nominal de carga 24 V DC ● Protección contra cortocircuitos ● Adecuado para electroválvulas, contactores de corriente continua y lámparas de señalización ●... - Página 8 Características 1.1 Módulo electrónico digital 2DO DC24V/0,5A ST (6ES7132-4BB01-0AA0) Asignación de conexiones del 2DO DC24V/0,5A ST (6ES7132-4BB01-0AA0) Borne Ocupación Borne Ocupación Explicaciones : Señal de salida, canal n • L+: Tensión nominal de carga 24 V DC • M: Masa •...
- Página 9 Características 1.1 Módulo electrónico digital 2DO DC24V/0,5A ST (6ES7132-4BB01-0AA0) Esquema de principio Figura 1-1 Esquema de principio del 2DO DC24V/0,5A ST Datos técnicos del 2DO DC24V/0,5A ST (6ES7132-4BB01-0AA0) Dimensiones y peso Ancho (mm) Peso aprox. 40 g Datos específicos del módulo Compatible con modo isócrono Número de salidas Longitud de cable...
- Página 10 Características 1.1 Módulo electrónico digital 2DO DC24V/0,5A ST (6ES7132-4BB01-0AA0) Tensiones, intensidades, potenciales Tensión nominal de carga L+ (del módulo de 24 V DC potencia) Protección contra inversión de polaridad • sí Intensidad total de las salidas (por módulo) Aislamiento galvánico entre los canales •...
-
Página 11: Diagnóstico
Diagnóstico Diagnóstico con indicador LED Indicador LED ① Indicador de estado para entrada/salida (verde) Indicadores de estado y error Evento (LEDs) Causa Medida encendido Salida del canal 0 activada. — encendido Salida del canal 1 activada. — Módulo electrónico digital 2DO DC24V/0,5A ST (6ES7132-4BB01-0AA0) Manual de producto, 04/2007, A5E01278919-01... - Página 12 Diagnóstico 2.1 Diagnóstico con indicador LED Módulo electrónico digital 2DO DC24V/0,5A ST (6ES7132-4BB01-0AA0) Manual de producto, 04/2007, A5E01278919-01...
-
Página 13: Índice Alfabético
Índice alfabético Ámbito de validez Módulo electrónico digital 2DO DC24V/0,5A ST Manual de producto, 3 Asignación de conexiones, 7 Características, 7 Datos técnicos, 9 Esquema de principio, 9 Centro de formación, 4 Conocimientos básicos necesarios, 3 Reciclaje, 3 Gestión de residuos, 3 Service &... - Página 14 Índice alfabético Módulo electrónico digital 2DO DC24V/0,5A ST (6ES7132-4BB01-0AA0) Manual de producto, 04/2007, A5E01278919-01...
